Braccio Oscillante per Nissan Terrano II (1996): Funzionamento, Problemi e Sostituzione

Il braccio oscillante è un componente cruciale del sistema di sospensione di qualsiasi veicolo, inclusa la Nissan Terrano II del 1996. Lo si trova rispettivamente nella parte anteriore e posteriore dell’auto, posizionato tra le ruote. Questo elemento svolge un ruolo fondamentale nel trasferimento dei movimenti dello sterzo alle ruote, garantendo precisione e reattività nella guida. Oltre a ciò, il braccio oscillante ha il compito di ammortizzare le forze che si verificano durante la marcia, come quelle generate in fase di accelerazione o frenata. Questa funzione è essenziale per proteggere le ruote e per fornire una maggiore stabilità al veicolo.

La stabilità offerta dal braccio oscillante deriva dalla connessione salda dei suoi supporti con il braccio stesso. Questi supporti sono realizzati in gomma e sono progettati per offrire al braccio oscillante uno spazio minimo di gioco, consentendo al contempo la necessaria flessibilità per assorbire gli impatti e le vibrazioni. Comprendere il funzionamento e l'importanza di questo componente è fondamentale per mantenere la sicurezza e le prestazioni della Nissan Terrano II.

Funzionamento del Braccio Oscillante e Componenti Chiave

Il braccio oscillante è un elemento strutturale che collega il mozzo della ruota al telaio del veicolo, consentendo alla ruota di muoversi verticalmente rispetto al corpo vettura, in risposta alle irregolarità della strada, pur mantenendo un allineamento controllato. Questo movimento è cruciale per l'assorbimento degli urti e per garantire che gli pneumatici rimangano a contatto con la superficie stradale.

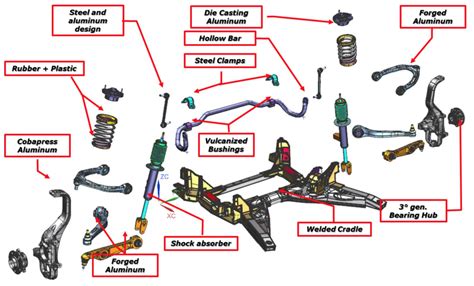

I componenti principali del braccio oscillante includono:

• Il braccio metallico: La parte strutturale più evidente, solitamente in acciaio o alluminio, che fornisce la rigidità necessaria.
• I supporti in gomma (boccole): Questi isolatori, noti anche come "silent block", sono inseriti negli occhielli del braccio e fungono da punti di attacco al telaio. La loro elasticità permette un leggero movimento e assorbe le vibrazioni e i rumori.
• Il giunto sferico (testina): Situato all'estremità del braccio che si collega al mozzo della ruota, permette un movimento rotatorio e oscillatorio, essenziale per la sterzata e la sospensione.

Quando il conducente sterza, il braccio oscillante trasferisce questi movimenti alle ruote attraverso il giunto sferico. Durante l'accelerazione, il braccio contrasta la tendenza della ruota a "scavare" sotto il veicolo, mentre in frenata ne impedisce l'eccessiva inclinazione in avanti. Questa capacità di gestire e distribuire le forze è ciò che contribuisce significativamente alla sicurezza di guida e al comfort generale del veicolo.

Sintomi e Riconoscimento di un Braccio Oscillante Danneggiato

Riconoscere i segnali di un braccio oscillante danneggiato è cruciale per prevenire ulteriori problemi e garantire la sicurezza del veicolo. I sintomi di un braccio oscillante danneggiato o deformato possono essere facilmente confusi con altri tipi di danni, come un giunto di sterzo o un giunto assiale della barra di direzione usurato, o un cuscinetto della ruota rotto, tutti i quali possono provocare problemi simili. Tuttavia, ci sono alcuni indicatori specifici.

Il segno principale di un danno al braccio oscillante è un forte rumore di scatto, che si verifica ogni volta che si sterza. Questo rumore è spesso indicativo di un gioco eccessivo o di un componente rotto all'interno del sistema del braccio oscillante.

Altri segnali comuni includono:

• Rumori di battito o sbattimento: Questi rumori si manifestano tipicamente quando si percorrono strade sconnesse, come quelle acciottolate o con buche. Possono indicare supporti in gomma usurati o allentati che non riescono più ad assorbire adeguatamente gli impatti.
• Imprecisioni nella guida e sensazione di instabilità: Il veicolo potrebbe sembrare meno reattivo allo sterzo o si potrebbe avvertire una sensazione di instabilità, specialmente durante la marcia in rettilineo. Questo accade perché un braccio oscillante compromesso non riesce a mantenere l'allineamento corretto della ruota.

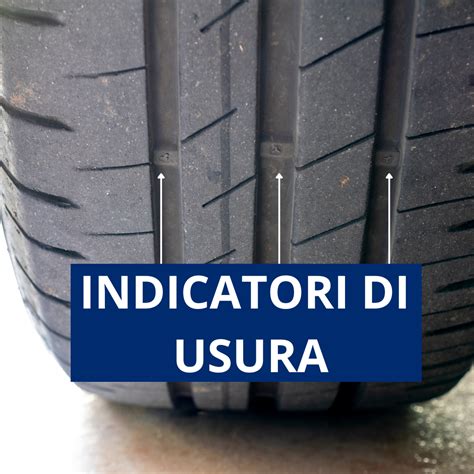

• Pneumatici consumati in modo irregolare: Un braccio oscillante danneggiato può alterare l'angolo di camber o di convergenza della ruota, portando a un'usura anomala e prematura degli pneumatici. Questo non solo riduce la durata degli pneumatici ma compromette anche l'aderenza del veicolo.
• Deviazione laterale del veicolo: Se si accelera o si frena, l'auto potrebbe deviare lateralmente in modo inaspettato. Questo è un sintomo grave che indica un'instabilità significativa causata dal braccio oscillante.

Verifica dello Stato dei Bracci Oscillanti

Data la potenziale confusione dei sintomi con altri problemi del telaio, è fondamentale eseguire una verifica accurata per determinare se i bracci oscillanti sono effettivamente danneggiati. Per verificare lo stato dei bracci oscillanti anteriori e posteriori, il primo passo consiste nel sollevare il veicolo. In alternativa, è possibile utilizzare un ponte sollevatore in un'officina.

Una volta che il veicolo è sollevato e le ruote sono libere da terra, si può procedere con la seguente procedura:

1. Movimento manuale della ruota: Afferrate una delle ruote saldamente con entrambe le mani e provate a muoverla con forza su e giù, o da destra a sinistra. Prestate attenzione a qualsiasi gioco eccessivo o movimento insolito. Se la ruota ha più gioco del normale e si muove come se non fosse fissata correttamente, ciò potrebbe indicare un problema con il braccio oscillante o con i suoi supporti.
2. Ispezione visiva: Con una torcia, esaminate attentamente il braccio oscillante e i suoi supporti in gomma. Cercate crepe, strappi o segni di deterioramento nella gomma dei supporti. Un supporto visibilmente danneggiato è un chiaro indicatore di un problema. Controllate anche il braccio metallico stesso per eventuali piegature, ammaccature o segni di corrosione avanzata.
3. Verifica del giunto sferico: Il giunto sferico all'estremità del braccio è un altro punto critico. Cercate la presenza di gioco eccessivo afferrando la ruota ai lati (alle ore 3 e 9) e provando a muoverla. Un giunto sferico usurato può contribuire all'instabilità e ai rumori. Anche la cuffia protettiva del giunto sferico dovrebbe essere controllata per eventuali strappi che potrebbero aver permesso l'ingresso di sporco e acqua, accelerando l'usura.

Sebbene questi controlli possano dare un'indicazione preliminare, è sempre meglio far controllare il veicolo in un'officina specializzata. I meccanici dispongono di strumenti specifici e l'esperienza necessaria per diagnosticare con precisione la causa del problema, distinguendo tra un braccio oscillante danneggiato e altri componenti con sintomi simili.

La Necessità della Sostituzione: Rischi e Conseguenze

Forse ci si potrebbe chiedere quanto possa essere pericoloso un braccio oscillante danneggiato e se la sostituzione sia davvero necessaria. In effetti, un braccio oscillante compromesso influisce negativamente in diversi modi sulla sicurezza e sul comfort di guida. Ignorare un problema al braccio oscillante può portare a gravi conseguenze.

I principali rischi e le conseguenze di un braccio oscillante danneggiato includono:

• Compromissione della sicurezza di guida: Come già menzionato, se si accelera o si frena, l’auto potrebbe deviare lateralmente in modo imprevedibile. Questa perdita di controllo è un rischio significativo, specialmente ad alta velocità o in situazioni di emergenza. La sicurezza di guida e il comfort peggiorano notevolmente, rendendo il veicolo meno prevedibile e più difficile da gestire.
• Problemi alla revisione principale: I cuscinetti in gomma e i supporti del braccio oscillante danneggiati rappresentano un difetto significativo. Questo vale anche per un braccio oscillante visibilmente danneggiato (piegato, crepato, ecc.). Con tali danni, il veicolo non supererà la revisione principale, rendendolo di fatto non idoneo alla circolazione.
• Rumori fastidiosi: La presenza di rumori di battito, scatto o sbattimento non è solo un disagio ma anche un segnale di un malfunzionamento che deve essere affrontato. Questi rumori indicano un gioco eccessivo tra i componenti, che può progredire e causare problemi più gravi.
• Usura irregolare o eccessiva degli pneumatici: Un braccio oscillante difettoso impedisce agli pneumatici di mantenere il contatto ottimale con la strada, causando un'usura anomala. Questo non solo implica costi aggiuntivi per la sostituzione anticipata degli pneumatici, ma riduce anche l'aderenza del veicolo, aumentando il rischio di aquaplaning o perdita di controllo.
• Danni ad altri componenti: Sebbene sia possibile guidare con un danneggiamento, ciò comporta un notevole rischio per la sicurezza e può causare danni costosi ad altri componenti del veicolo, come sospensioni, ammortizzatori, giunti e persino il telaio stesso, a causa dello stress e delle vibrazioni non controllate. Per questo motivo, è consigliabile rivolgersi a un’officina appena possibile.

Non è sempre necessario sostituire l'intero braccio oscillante. Spesso, se il braccio metallico è integro, è sufficiente sostituire i supporti o i cuscinetti in gomma (le boccole) e/o il giunto sferico. In alcuni casi, potrebbe essere necessario sostituire solo un lato del braccio oscillante o dei supporti. Tuttavia, potrebbe essere una buona idea sostituire entrambi i lati, soprattutto se il veicolo ha un chilometraggio elevato o se un lato mostra già segni di usura significativa. Questo perché spesso il secondo supporto in gomma si danneggia poco dopo, e in questo caso, il costo complessivo sarà maggiore rispetto alla sostituzione immediata completa di entrambi i lati.

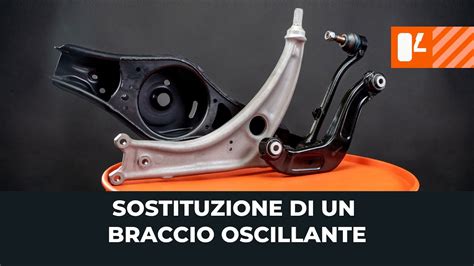

Processo di Sostituzione, Costi e Consigli Pratici

La sostituzione del braccio oscillante o dei suoi componenti è un'operazione che richiede competenza e attrezzi specifici. Il costo della riparazione dipende da cosa deve essere sostituito dall’officina e dalla complessità del design del veicolo, come la Nissan Terrano II (1996).

Opzioni di Sostituzione e Costi Associati:

• Sostituzione dell'intero braccio oscillante: Se si sostituisce l'intero braccio oscillante dell'auto, i costi dei ricambi possono variare tra 140 e 500 euro (70-250 euro per pezzo). Si consiglia di sostituire entrambi i lati, poiché il secondo supporto in gomma potrebbe danneggiarsi poco dopo, e l'usura è spesso simmetrica.
• Sostituzione dei soli supporti (boccole) o giunto sferico: Per alcuni veicoli, non è necessario sostituire completamente il braccio oscillante se il corpo del braccio è ancora in buone condizioni. In questi casi, è sufficiente sostituire i supporti o il giunto sferico, con un costo che va da 20 a 60 euro (10-30 euro per pezzo) per le boccole e solitamente tra 30-80 euro per un giunto sferico.

Costo della Manodopera:

Il tempo di lavoro varia in base al modello del veicolo e alla sua costruzione. Per la Nissan Terrano II (1996), si prevede un tempo di lavoro da una a quattro ore per lato, a seconda della facilità di accesso e dell'eventuale corrosione dei bulloni. Con una tariffa oraria media di 80 euro, il costo della manodopera sarà compreso tra 80 e 320 euro per la sostituzione di un lato.

In totale, la sostituzione di entrambi i bracci oscillanti (o di un lato, se si decide di fare solo quello) comporta un costo che va da 220 a 820 euro, includendo ricambi e manodopera. Se si opta per la sola sostituzione dei supporti del braccio oscillante, il costo totale, compresa la manodopera, sarà tra 100 e 380 euro.

Procedura Tipica di Sostituzione:

1. Preparazione: Il veicolo viene sollevato e messo in sicurezza su un ponte o con cavalletti. La ruota corrispondente viene rimossa.
2. Smontaggio: I bulloni che fissano il braccio oscillante al telaio e al mozzo della ruota vengono allentati e rimossi. Potrebbe essere necessario l'uso di attrezzi speciali per disconnettere il giunto sferico.
3. Ispezione dei componenti circostanti: Durante lo smontaggio, è opportuno ispezionare altri componenti del telaio, come gli ammortizzatori, i giunti assiali, le barre stabilizzatrici e i cuscinetti delle ruote. Potrebbe essere utile anche sostituire altri pezzi di ricambio del telaio che mostrano segni di usura, per evitare lavori futuri e ottimizzare i costi della manodopera.
4. Installazione del nuovo braccio/componente: Il nuovo braccio oscillante o i nuovi supporti vengono installati. Tutti i bulloni devono essere serrati alla coppia corretta, spesso con l'auto a terra per evitare tensioni precaricate nelle boccole.
5. Allineamento delle ruote: Dopo la sostituzione di qualsiasi componente della sospensione o dello sterzo, è assolutamente necessario eseguire un allineamento delle ruote (convergenza ed equilibratura). Questo assicura che il veicolo mantenga la stabilità di guida, la direzionalità e previene l'usura irregolare degli pneumatici.

Consigli Aggiuntivi:

• Qualità dei ricambi: Investire in bracci oscillanti o supporti di qualità equivalente all'originale è fondamentale per garantire la durata e le prestazioni del veicolo. Ricambi economici potrebbero non offrire la stessa resistenza e affidabilità.
• Diagnosi precoce: Non ignorare i primi segnali di malfunzionamento. Un intervento tempestivo può spesso limitare il danno e ridurre i costi di riparazione.
• Manutenzione preventiva: Controlli regolari del sistema di sospensione durante i tagliandi possono aiutare a identificare l'usura dei bracci oscillanti e dei supporti prima che diventino un problema grave.

Domande Frequenti sul Braccio Oscillante

In questa sezione, affronteremo alcune delle domande più comuni relative ai bracci oscillanti, in particolare in riferimento a veicoli come la Nissan Terrano II del 1996.

Si può continuare a guidare con un braccio oscillante rotto o danneggiato?

Sebbene sia tecnicamente possibile continuare a guidare con un braccio oscillante danneggiato, ciò comporta un notevole rischio per la sicurezza. I difetti non trattati possono causare danni costosi, come a sospensioni o pneumatici, e, cosa più importante, compromettono gravemente la stabilità e la direzionalità del veicolo. La capacità di sterzare e frenare in modo efficace è ridotta, aumentando esponenzialmente il rischio di incidenti. Per questo motivo, è consigliabile rivolgersi a un’officina appena possibile e limitare l'uso del veicolo fino alla riparazione.

Come capire se i bracci oscillanti sono rotti o usurati?

Se è necessario sostituire il braccio oscillante, si noteranno cambiamenti evidenti nel comportamento di guida. I segnali più comuni includono:

• Rumori anomali: Rumori di scatto quando si sterza, battiti o sbattimenti quando si guida su strade sconnesse. Questi suoni sono spesso dovuti al gioco eccessivo nei supporti in gomma o nel giunto sferico.
• Instabilità di guida: Il veicolo può sentirsi "allentato" o instabile, con una tendenza a deviare lateralmente durante l'accelerazione o la frenata.
• Usura irregolare degli pneumatici: Un'usura anomala del battistrada è un forte indicatore di un problema di allineamento delle ruote, spesso causato da bracci oscillanti difettosi.
• Difficoltà nello sterzo: Lo sterzo potrebbe risultare meno preciso o più "molle" del solito.
• Vibrazioni: In alcuni casi, si possono avvertire vibrazioni attraverso il volante o il pavimento del veicolo.

Un'ispezione visiva e un test manuale della ruota (come descritto nella sezione "Come verificare se i bracci oscillanti sono danneggiati?") possono confermare questi sintomi.

Come suona un braccio oscillante rotto?

Un braccio oscillante rotto o gravemente danneggiato produce tipicamente una gamma di rumori distintivi:

• Rumore di "clunk" o "thump": Questo è il rumore più comune e si verifica quando il veicolo passa su dossi, buche o superfici irregolari. È causato dal gioco eccessivo tra i componenti metallici che sbattono l'uno contro l'altro o dalla boccole in gomma che non assorbono più gli impatti.
• Rumore di "squeak" o "creak": Un cigolio o scricchiolio può indicare un giunto sferico usurato che necessita di lubrificazione o sostituzione, o supporti in gomma che si sono induriti o danneggiati e sfregano.
• Rumore di "clatter" o "rattle": Simile al "clunk", ma più continuo o ripetitivo su strade sconnesse, indicando un componente allentato che "balla".
• Rumore di "pop" o "snap" (specialmente in sterzata): Questo può essere un segno di un giunto sferico estremamente danneggiato o addirittura rotto, o di un braccio oscillante che si è staccato. Questo è un sintomo grave che richiede un'attenzione immediata.

La natura del suono può spesso aiutare i meccanici a restringere la diagnosi, ma una verifica professionale è sempre consigliata per un'identificazione precisa del problema.
