La Vespa PX DS, un'icona di stile e ingegneria italiana, richiede una manutenzione attenta per mantenere le sue prestazioni e la sua funzionalità. Tra i componenti che necessitano di cura, il contachilometri gioca un ruolo cruciale non solo per la legalità e la sicurezza del viaggio, ma anche per monitorare l'usura del motore e pianificare gli interventi. A volte, questo strumento può presentare problemi, come il cavo che si rompe ripetutamente o la perdita di componenti essenziali durante tentativi di riparazione. È possibile rendere questo lavoro più veloce? La risposta sta in una comprensione approfondita del processo e nella meticolosa attenzione ai dettagli.
Diagnosi dei Problemi Comuni del Contachilometri Vespa PX DS
Uno dei malfunzionamenti più frustranti per i possessori di Vespa PX DS è la rottura del cavo del contachilometri. Questo problema può manifestarsi in diversi modi: il contachilometri smette semplicemente di funzionare, oppure indica velocità errate o irregolari. Spesso, la tentazione è quella di sostituire solo il cavo, ma come dimostra l'esperienza, non sempre questa è la soluzione definitiva. Se si rompe il 3° cavo del contachilometri e lo si cambia, ma non funziona perché sicuramente il cavo è buono, è probabile che il problema risieda altrove, come nel consumo dell'ingranaggio di plastica. Questa situazione porta spesso a un ciclo di riparazioni insoddisfacenti, dove la voglia di intervenire può diminuire con il tempo.
Nel corso di questi interventi, è facile smarrire piccole ma vitali parti. La piastrina che blocca la guaina, la vite di fissaggio, la guarnizione di gomma che sigilla l'alloggiamento, il supporto del cavo e persino l'ingranaggio di plastica possono andare persi. Questa dispersione di componenti rende la riparazione più complessa e richiede un approccio sistemico per recuperare o sostituire ogni pezzo. La frustrazione può aumentare, portando a un temporaneo abbandono del progetto, ma con la giusta metodologia, è possibile superare questi ostacoli.
Smontaggio della Struttura del Contachilometri
Per accedere al cuore del contachilometri e diagnosticare i problemi, è necessario procedere con uno smontaggio attento. Il primo passo consiste nel rimuovere il cupolino. Devi smontare il cupolino togliendo le due viti da sotto. Una volta liberate queste viti, puoi tirare su il cupolino. A questo punto, il cavo del contachilometri diventa accessibile. Devi svitare il cavo del conta Km. Dopodiché, liberato il cupolino, noterai una staffa a "U" fissata con un bullone centrale; era proprio qui che era avvitato il cavo.
Una volta rimossa la staffa che tiene il contachilometri, ci si può imbattere in un dettaglio che causa perplessità: la ghiera nera. Sorge spontanea la domanda: si svita o è su a pressione? Purtroppo, questa ghiera non è un elemento da svitare facilmente; è messa e ripiegata al di sotto, spesso richiedendo un intervento delicato per essere liberata.
Procedura Dettagliata per lo Smontaggio e la Rigenerazione
Per chi desidera affrontare questa operazione con cognizione di causa, una guida dettagliata è fondamentale. Molti interventi, come l'inserimento della guaina nel tubo forcella, possono subire rallentamenti a causa di ostacoli imprevisti. Ad esempio, la guaina potrebbe bloccarsi su qualche cresta metallica interna al tubo, oppure la sua superficie in gomma potrebbe non "strofinare" bene lungo la curvatura a "esse" del braccio forcella, rendendo l'operazione più lenta e laboriosa.
Per prima cosa, si deve togliere la ghiera esterna superiore. Per farlo, abbiamo bisogno di un piccolo cacciavite a spacco; un cercafase va benissimo. Facendo leva con attenzione sulla scocca del contachilometri e sulla ghiera, pian piano la si toglie. Una volta rimossa la ghiera esterna, verranno via tutti i componenti ad essa connessi: la guarnizione in gomma, il cerchio conico in lamiera che permette l’alloggio del vetrino, e il trasparente di colore verde che serve a illuminare il contachilometri durante la notte. È fondamentale aiutarsi con le foto per osservare il giusto ordine di tutti i pezzi in questa fase, per facilitare il rimontaggio.

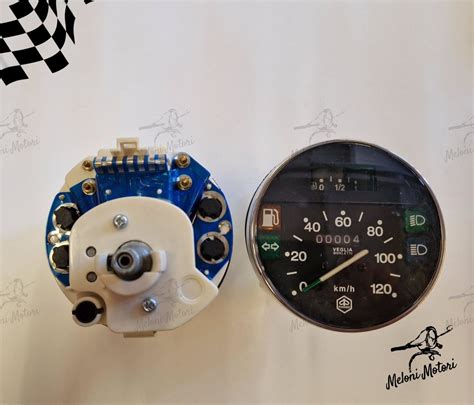

Il Cuore del Meccanismo: Ingranaggi e Contatori
Al di là della scocca esterna, il vero meccanismo del contachilometri risiede negli ingranaggi e nel sistema di conteggio dei chilometri. Se il problema non è il cavo, ma l'ingranaggio di plastica usurato, è necessario intervenire su queste parti interne.
Per intervenire sul meccanismo di conteggio, è necessario agire con estrema delicatezza. Con una pinza, tieni fermo il cilindretto indicato in foto (quello che sporge e interagisce con la lancetta) e gioca un po' sulla lancetta stessa per staccarla dal suo perno. Potrebbe essere utile aiutarsi con un po' di CRC (svitol) per facilitare il distacco, ma con cautela per non danneggiare altri componenti. Una volta rimossa la lancetta, il passo successivo è fare uscire dall'alloggio i due alberini che fermano i cilindretti neri dove sono segnati i numeri del contachilometri. Questo si fa aiutandosi con un piccolo cacciavite.
Questa operazione, apparentemente semplice, ci permetterà di azzerare il tutto e portare a 00000 il nostro "nuovo" contachilometri, se stiamo sostituendo il meccanismo o rigenerando il vecchio. Questa operazione richiede molta pazienza e precisione. Ricordatevi che per fare scorrere i numeri, dovete, gioco forza, mantenere fermi i cavalieri del contachilometri. Quando rimontate i cilindretti, fate attenzione che i cavalieri che si trovano in mezzo ai numeri si incastrino perfettamente nel loro alloggio.
Rimontaggio e Consigli Pratici
Una volta che le parti interne sono state pulite, riparate o sostituite, è il momento di procedere al rimontaggio. Ripulita la parte interna ed esterna del contenitore del contachilometri, rimontate il tutto. Fate particolare attenzione al pistoncino di colore nero che deve essere montato nel giusto verso; un montaggio errato può comprometterne il funzionamento.
Una volta rimontata la ghiera esterna, con un cacciavite o con una pinza stondada, fate leva sulla ghiera stessa in modo tale da fermarla nuovamente al guscio del contachilometri. Questo processo di bloccaggio può non risultare perfetto come in origine, soprattutto se si sono sostituiti componenti come la ghiera e il vetrino. La stondatura della nuova ghiera potrebbe non essere impeccabile, ma la differenza da com'era a com'è, è notevole e funzionale.
Un'ultima nota importante riguarda il collaudo. Ho lasciato volutamente il fondoscala del contachilometri a 99998, in modo tale da poterlo provare su banco prima di rimontarlo definitivamente sulla Vespa. Questo permette di verificare il corretto funzionamento di tutti i meccanismi e del cavo senza installare tutto il complesso, risparmiando tempo e fatica in caso di ulteriori aggiustamenti necessari.
Vespa PX contachilometri (200/150/125) guasto non funziona lancetta (smontaggio, prove) riparazione
Principi di Funzionamento e Manutenzione Preventiva

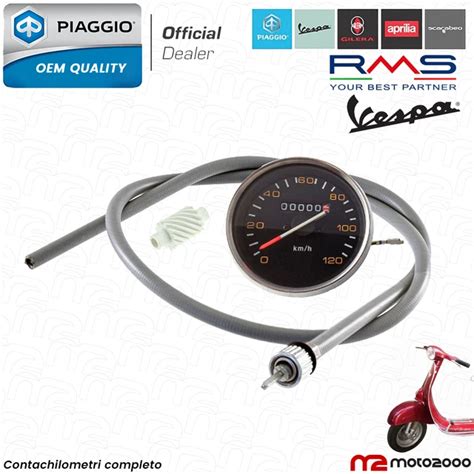

Il contachilometri della Vespa PX DS, come la maggior parte dei modelli di quell'epoca, è un dispositivo di tipo meccanico a cavo. Il principio di funzionamento è relativamente semplice: il cavo del contachilometri, collegato alla ruota anteriore tramite un ingranaggio, ruota a una velocità proporzionale a quella della ruota stessa. Questa rotazione viene trasmessa a una serie di ingranaggi all'interno del contachilometri.
Il cavo è costituito da una guaina esterna flessibile che protegge un'anima metallica interna. Quando la ruota gira, l'anima metallica interna ruota all'interno della guaina. Questa rotazione fa girare il primo ingranaggio del contachilometri, che a sua volta aziona una serie di altri ingranaggi. Questi ingranaggi sono collegati a cilindretti numerati che mostrano i chilometri percorsi. La velocità con cui questi cilindretti ruotano determina la velocità indicata sul tachimetro (se presente) e l'accumulo dei chilometri sul contachilometri parziale o totale.
La manutenzione preventiva è fondamentale per evitare i problemi descritti. Lubrificare regolarmente il cavo del contachilometri, inserendo un po' di grasso o olio specifico all'interno della guaina, specialmente alle estremità, può ridurre l'attrito e prevenire la rottura dell'anima metallica. Controllare periodicamente l'ingranaggio di plastica collegato alla ruota anteriore per segni di usura o danni è altrettanto importante. Assicurarsi che la guaina sia ben fissata e che non presenti pieghe eccessive o strozzature lungo il suo percorso è cruciale per garantire una trasmissione fluida e continua del movimento.
Un corretto montaggio della guaina nella forcella, evitando che si impigli o venga schiacciata, è un accorgimento che può risparmiare molto tempo e frustrazione. La pulizia accurata di tutti i componenti interni durante la revisione, rimuovendo polvere, residui di grasso vecchio e piccole impurità, contribuisce a un funzionamento più fluido e duraturo del meccanismo del contachilometri. La sostituzione tempestiva di componenti usurati, come l'ingranaggio di plastica, prima che causino la rottura del cavo, rappresenta la strategia più efficace per mantenere questo strumento in perfetta efficienza.
