Guida Completa alla Tensionatura e Sostituzione delle Cinghie Servizi su Toyota Yaris (Motore 1NDTV)

La manutenzione delle cinghie servizi è un aspetto cruciale per il corretto funzionamento di ogni veicolo. Le cinghie, spesso sottovalutate, sono responsabili della trasmissione del moto a componenti fondamentali come l'alternatore, la pompa dell'acqua, il compressore dell'aria condizionata e il servosterzo. Una cinghia usurata o non correttamente tensionata può portare a malfunzionamenti di questi sistemi, con conseguenze che vanno dal semplice disagio alla potenziale immobilizzazione del veicolo. Questo articolo si propone di fornire una guida dettagliata su come affrontare la sostituzione e la tensionatura delle cinghie servizi, con particolare riferimento ai modelli Toyota Yaris equipaggiati con motore 1NDTV, basandosi su esperienze pratiche e consigli utili.

Comprendere il Sistema delle Cinghie Servizi

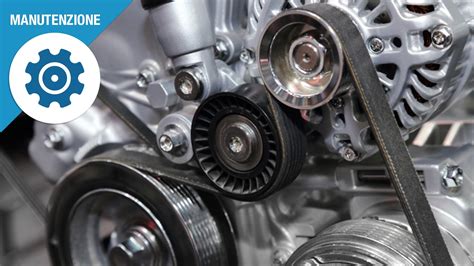

Nel vano motore della Toyota Yaris, in particolare sui modelli con motore 1NDTV, è possibile osservare un sistema di cinghie che alimentano diversi componenti. Generalmente, si distingue una cinghia principale di dimensioni maggiori che collega l'alternatore, la pompa dell'acqua e altri accessori essenziali. Accanto a questa, può essere presente una cinghia più piccola o il percorso complessivo può coinvolgere diversi rinvii e un tendicinghia manuale. La corretta identificazione del percorso delle cinghie è il primo passo fondamentale prima di qualsiasi intervento. È importante notare che, per un lavoro di questo tipo, l'utilizzo di un browser molto obsoleto può incorrere in problemi di visualizzazione di guide e schemi online, oltre che in problemi di sicurezza, rendendo meno agevole la consultazione di risorse utili.

L'Acquisto della Cinghia di Ricambio

Prima di iniziare qualsiasi operazione, è indispensabile procurarsi la cinghia di ricambio corretta. Dato l'enorme numero di modelli e varianti disponibili sul mercato automobilistico, il modo più sicuro per avere il pezzo giusto è recarsi presso una concessionaria Toyota o un rivenditore autorizzato con il libretto di circolazione del veicolo. Il costo di una cinghia dei servizi si aggira intorno ai 26 euro. Sebbene possa sembrare un'operazione semplice, avere il pezzo esatto è cruciale per evitare problemi di compatibilità e successivi inconvenienti.

Strumenti Necessari

Per procedere con la sostituzione della cinghia, sarà necessario disporre di alcuni attrezzi specifici:

• Chiavi a bussola o fisse: da 10, 12 e 14 mm.
• Cric: per sollevare leggermente il motore.
• Supporto motore: per sostenere il motore quando viene sollevato.
• Marcatore: per segnare la posizione del tendicinghia (utile per il riposizionamento).
• Chiave dinamometrica (opzionale ma consigliata): per tensionare la cinghia con precisione.

Preparazione all'Intervento: Sgancio del Supporto Motore Destro

Un aspetto spesso inaspettato e cruciale durante la sostituzione della cinghia servizi sul motore 1NDTV della Toyota Yaris è la necessità di scollegare parzialmente il supporto motore destro. Molti interventi di questo tipo su altri veicoli non richiedono tale passaggio, ma in questo caso la cinghia deve passare intorno a un perno del motore che si trova all'interno della sua circonferenza.

Per effettuare questa operazione:

1. Individuare il supporto motore destro: Questo supporto è generalmente situato sul lato destro del motore (guardando dal fronte del veicolo) e si collega sopra al passaruota tramite un silent-block. Il cerchio rosso nello schema allegato (non visualizzato qui ma generalmente rappresentato in guide specifiche) indica il perno del motore che dal fianco si collega sopra al passaruota su un silent-block.
2. Allentare i bulloni del silent-block: Utilizzando una chiave da 14, si devono mollare i tre bulloni che fissano il silent-block al passaruota. Non è necessario rimuoverli completamente, ma solo allentarli sufficientemente per permettere un leggero movimento.
3. Sollevare il motore con un cric: Con estrema cautela, posizionare un cric sotto il motore e iniziare a sollevarlo lentamente. È fondamentale prestare la massima attenzione alla posizione del cric per evitare danni. Evitare assolutamente di posizionarlo sul collettore della marmitta o, peggio, sulla coppa dell'olio, in quanto ciò potrebbe causare seri danni strutturali al motore. L'obiettivo è sollevare il motore solo quel tanto che basta per consentire alla nuova cinghia di passare agevolmente intorno al perno.
4. Inserire la nuova cinghia: Una volta che c'è spazio sufficiente, far passare la nuova cinghia intorno al perno del motore.
5. Ricollegare il supporto motore: Non appena la cinghia è in posizione, ricollegare immediatamente il supporto motore stringendo i tre bulloni del silent-block. Questo garantisce la stabilità del motore e la sicurezza durante le fasi successive.

Allentamento e Rimozione della Vecchia Cinghia

Prima di montare la nuova cinghia, è necessario rimuovere quella vecchia, se ancora presente. Se la cinghia è già saltata, come nel caso di un'esperienza riportata, si può passare direttamente alla fase successiva di posizionamento della nuova cinghia dopo aver sganciato il supporto motore.

Per allentare e rimuovere la cinghia servizi, l'attenzione si sposta sull'alternatore, che in questo modello funge da punto di tensionamento.

1. Individuare l'alternatore: L'alternatore è un componente visibile nel vano motore, responsabile della generazione di energia elettrica.
2. Allentare i bulloni dell'alternatore: Per liberare l'alternatore e permettergli di spostarsi, è necessario allentare specifici bulloni:
   • Un perno sotto, utilizzando una chiave da 14.
   • Due bulloni sopra, utilizzando una chiave da 12.
   • Il bullone del tendicinghia, utilizzando una chiave da 10.
3. Registro asolato: Una volta allentati questi bulloni, l'alternatore sarà libero di scorrere su un registro asolato, permettendo di allentare o tendere la cinghia. Se la vecchia cinghia è ancora in sede, questo movimento ne consentirà la rimozione. È consigliabile segnare la posizione del tendicinghia prima di allentarlo, per avere un riferimento sulla tensione approssimativa da ristabilire con la nuova cinghia, sebbene sia sempre meglio riferirsi ai valori specifici del costruttore.

Posizionamento della Nuova Cinghia

Una volta che il supporto motore è stato ricollegato e l'alternatore è libero di muoversi, si può procedere con il posizionamento della nuova cinghia.

1. Seguire lo schema: È fondamentale posizionare la cinghia seguendo scrupolosamente lo schema di percorso fornito dal costruttore o reperibile online per il motore 1NDTV della Toyota Yaris. Questo schema illustra chiaramente come la cinghia debba passare intorno a tutte le pulegge (alternatore, pompa dell'acqua, compressore AC, servosterzo, ecc.). Un posizionamento errato potrebbe causare il salto della cinghia o il malfunzionamento dei componenti.
2. Assicurarsi che la cinghia sia ben alloggiata: Verificare che la cinghia sia correttamente alloggiata in tutte le gole delle pulegge, senza torsioni o sbavature.

Tensionatura della Cinghia

La fase di tensionatura è critica per la durata della cinghia e per l'efficienza dei componenti azionati. Una cinghia troppo allentata può slittare, causando rumori e inefficienze (ad esempio, l'alternatore non carica correttamente o il servosterzo è meno reattivo), mentre una cinghia troppo tesa può causare un'usura eccessiva dei cuscinetti delle pulegge e della cinghia stessa.

1. Tirare il tendicinghia: Dopo aver posizionato la cinghia, agire sul tendicinghia (generalmente tramite il bullone da 10 mm precedentemente allentato) per tendere la cinghia. Se si è segnata la posizione precedente, si può usarla come riferimento iniziale. Tuttavia, è importante considerare che una cinghia nuova ha una diversa elasticità rispetto a una usata.
2. Stringere i bulloni: Una volta raggiunta una tensione iniziale, stringere il bullone del tendicinghia (chiave da 10) e successivamente i tre bulloni dell'alternatore (il perno sotto con chiave da 14 e i due bulloni sopra con chiave da 12) per bloccare l'alternatore nella posizione di tensionamento.
3. Verifica della tensione (metodo manuale): Il manuale di servizio della Toyota Yaris (motore 1NDTV) specifica che, applicando una forza di 10 kg nel tratto più lungo della cinghia, la deflessione (il "gioco") deve essere di 7-8.5 mm per una cinghia nuova e di 11-13 mm per una cinghia usata. Questo metodo, sebbene richieda una certa esperienza per stimare la forza di 10 kg, è un buon indicatore.

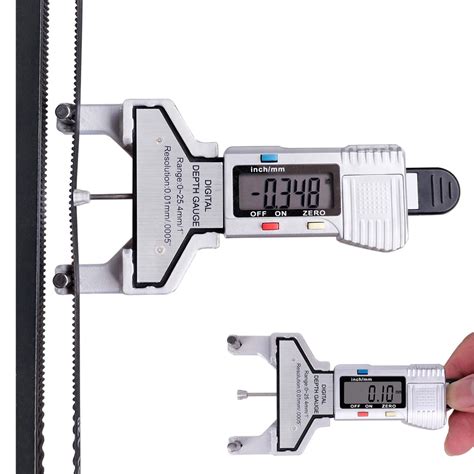

4. Verifica della tensione (strumenti specifici): Per una maggiore precisione, esistono strumenti specifici (tensiometri per cinghie) che misurano la tensione con accuratezza, garantendo che i valori rientrino nelle specifiche del costruttore. Questo è il metodo più professionale e consigliato per chi cerca la massima affidabilità.
5. Test finale: Dopo aver serrato tutti i bulloni, avviare il motore per un breve periodo e verificare che non ci siano rumori strani (come cigolii), slittamenti della cinghia o malfunzionamenti dei componenti. Spegnere il motore e ricontrollare la tensione della cinghia dopo qualche minuto di funzionamento, poiché la cinghia potrebbe assestarsi leggermente.

Considerazioni Aggiuntive e Consigli Pratici

• Sicurezza: Lavorare sempre con il motore spento e scollegando la batteria per evitare avviamenti accidentali o cortocircuiti. Utilizzare guanti da lavoro per proteggere le mani.
• Diagnosi: Se la cinghia è saltata a causa di un cedimento strutturale, è consigliabile ispezionare le pulegge per verificare l'assenza di giochi, danni o allineamenti errati che potrebbero aver contribuito al problema. Cuscinetti usurati o pulegge bloccate possono causare il surriscaldamento e la rottura della cinghia.
• Rumori: Un fischio o un cigolio persistente dopo la sostituzione della cinghia può indicare una tensione insufficiente o eccessiva, oppure un problema di allineamento. Un controllo tempestivo può prevenire ulteriori danni.
• Browser obsoleto: Come menzionato in precedenza, l'uso di un browser molto obsoleto può portare a problemi di visualizzazione di informazioni cruciali, inclusi schemi e video tutorial. Assicurarsi di utilizzare un browser aggiornato per consultare guide online e risorse informative.

Manutenzione Preventiva

La sostituzione della cinghia dei servizi non dovrebbe essere un evento straordinario legato a un guasto improvviso, ma parte di un programma di manutenzione preventiva. Controllare regolarmente lo stato di usura della cinghia (crepe, sfilacciamenti, lucentezza dovuta a slittamento) e la sua tensione può prolungare la vita dei componenti e prevenire spiacevoli inconvenienti. Le cinghie hanno una vita utile limitata e i materiali con cui sono realizzate si degradano nel tempo e con l'uso. Anche se una cinghia sembra in buone condizioni esterne, potrebbe aver perso le sue proprietà elastiche interne.

La capacità di effettuare queste operazioni autonomamente può rappresentare un significativo risparmio sui costi di manodopera, oltre a fornire una maggiore conoscenza del proprio veicolo. Tuttavia, se non ci si sente sicuri nell'eseguire queste operazioni, è sempre consigliabile rivolgersi a un meccanico professionista. L'esperienza e la strumentazione di un tecnico qualificato possono garantire un lavoro svolto a regola d'arte, minimizzando i rischi di errori e garantendo la piena funzionalità e sicurezza del veicolo.
