Guida Completa ai Test degli Amplificatori Audio: Dalla Teoria alla Pratica

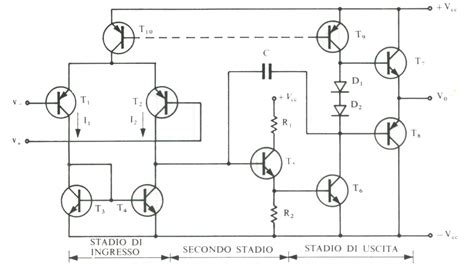

Verificare la qualità e le prestazioni di un amplificatore audio è un processo che va oltre la semplice audizione, specialmente quando si desidera un confronto oggettivo o si affrontano riparazioni complesse. Per ottenere una comprensione completa delle capacità di un amplificatore, è necessario eseguire una serie di test mirati che vanno dalla misurazione delle sue caratteristiche fondamentali alla valutazione della sua fedeltà sonora. Questo articolo si propone di guidare l'appassionato e il tecnico attraverso le procedure di test più comuni e significative, fornendo una base solida per la comprensione e la diagnostica degli amplificatori audio.

1. Introduzione: Perché Testare un Amplificatore?

L'orecchio umano è uno strumento prezioso per valutare la qualità del suono, ma presenta limiti intrinseci legati alla soggettività e alla variabilità delle percezioni. Per ottenere dati oggettivi e termini di paragone affidabili, è indispensabile ricorrere a misurazioni strumentali. Queste prove permettono di quantificare parametri cruciali come il guadagno, la potenza erogabile, la banda passante, la distorsione e il rapporto segnale/rumore, fornendo un quadro completo delle prestazioni dell'amplificatore. La comprensione di questi test è fondamentale sia per chi desidera ottimizzare il proprio impianto audio, sia per chi si dedica alla riparazione e alla manutenzione di apparecchiature elettroniche.

2. Strumenti Necessari per il Test

Per condurre un'analisi approfondita di un amplificatore audio, non è indispensabile disporre di un laboratorio professionale. Molti degli strumenti necessari sono relativamente economici e facilmente reperibili.

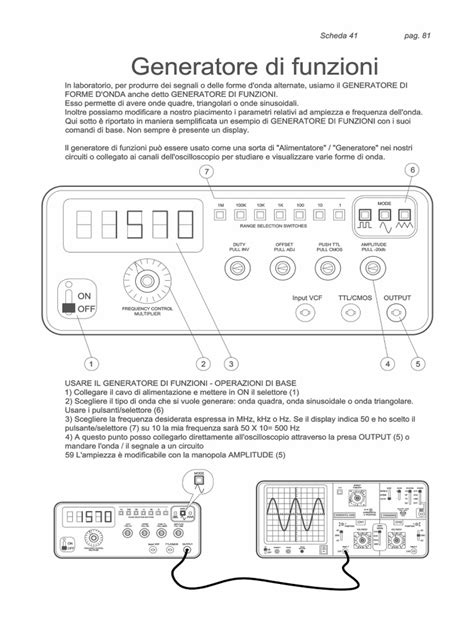

• Generatore di Bassa Frequenza (B.F.) o Generatore di Funzioni: Uno strumento capace di produrre segnali sinusoidali o di altra forma d'onda con frequenze variabili da pochi Hertz a decine di kHz è essenziale per stimolare l'amplificatore. Un generatore di funzioni offre maggiore versatilità.
• Voltmetro RMS: Per misurare accuratamente la tensione efficace dei segnali audio. Un tester digitale standard può essere utilizzato, ma è fondamentale verificarne la risposta in frequenza. Per frequenze audio, una sonda raddrizzatrice può essere necessaria se il voltmetro non ha una risposta sufficientemente lineare.
• Oscilloscopio a Doppia Traccia: Uno strumento indispensabile per visualizzare la forma d'onda dei segnali e rilevare distorsioni. Un modello con una larghezza di banda di 10-20 MHz è generalmente sufficiente per le applicazioni audio. In alternativa, oscilloscopi software per computer (come Picoscope o Visual Analizer) possono essere un'ottima soluzione, con la precisione determinata dalla risoluzione dell'oscilloscopio digitale (tipicamente 8-bit, ma modelli a 16-bit o superiori offrono maggiore accuratezza).
• Resistenze di Carico: Saranno necessarie resistenze di vario valore (da pochi ohm per i finali di potenza a diversi KOhm per i preamplificatori), possibilmente anti-induttive e con la potenza dissipabile adeguata. Per i finali di potenza, si utilizzano carichi fittizi da 4, 8 o 16 ohm per evitare i problemi di riproducibilità e il rumore eccessivo associato all'uso di diffusori acustici reali. Per i preamplificatori, una decade resistiva permette di simulare diverse impedenze.
• Computer con Scheda Audio: Un computer portatile o fisso con una buona scheda audio (almeno 16-bit di risoluzione e frequenza di campionamento elevata) può sostituire efficacemente generatore di funzioni e oscilloscopio. L'ingresso AUX può fungere da ingresso per l'oscilloscopio (una traccia per canale) e l'uscita cuffie da generatore di segnale. Esistono software gratuiti e a pagamento che implementano funzioni di oscilloscopio, analizzatore di spettro e generatore di funzioni.

3. Guadagno di Tensione e Massima Potenza in Uscita

Il guadagno di tensione (Gv) indica quanto un amplificatore aumenta l'ampiezza di un segnale. La massima potenza in uscita (Pumax) è la quantità di energia che l'amplificatore può fornire a un carico senza introdurre distorsioni eccessive.

Procedura per il Guadagno di Tensione:

1. Collegare il generatore di B.F. all'ingresso dell'amplificatore e l'oscilloscopio (o voltmetro) all'uscita, interponendo una resistenza di carico adeguata.
2. Applicare un segnale sinusoidale di 1 kHz all'ingresso, aumentando lentamente l'ampiezza fino a quando la forma d'onda sull'oscilloscopio inizia a mostrare segni di distorsione (appiattimento dei picchi).
3. Ridurre leggermente l'ampiezza del segnale di ingresso fino a ottenere una sinusoide pulita.
4. Misurare con precisione la tensione di ingresso (Vi) e la tensione di uscita (Vu).
5. Calcolare il guadagno di tensione con la formula: Gv = Vu / Vi. Il guadagno è un numero puro, poiché è il rapporto tra due tensioni.

Procedura per la Massima Potenza in Uscita:

1. Utilizzando la stessa configurazione del test del guadagno, identificare la massima tensione di uscita (Vumax) ottenibile in condizioni di linearità (cioè, prima che inizi la distorsione).
2. Calcolare la massima potenza di picco in uscita con la formula: Pumax = Vumax * (Vumax / Rc), dove Rc è la resistenza di carico.
3. Per ottenere la potenza efficace (RMS), utilizzare la tensione efficace Vueff = Vumax / √2. La potenza efficace sarà quindi: Pueff = Vueff * (Vueff / Rc).

È importante notare che la potenza misurata in questo modo è la potenza di picco o RMS erogata a un carico resistivo specifico. La potenza effettiva erogata a un diffusore acustico reale può variare a causa dell'impedenza variabile del diffusore stesso.

4. Banda Passante di un Amplificatore

La banda passante di un amplificatore definisce l'intervallo di frequenze in cui esso opera con un guadagno sostanzialmente costante. Un amplificatore audio di alta qualità dovrebbe idealmente coprire l'intera gamma udibile dall'uomo, che va da circa 20 Hz a 20 kHz.

Procedura:

1. Configurare l'apparecchiatura come per la misurazione del guadagno, utilizzando un segnale di ingresso con un'ampiezza pari al 50% del massimo segnale applicabile senza distorsione.
2. Applicare un segnale sinusoidale e variare la frequenza da 5 Hz fino a 30-40 kHz, incrementando a piccoli passi.
3. Misurare la tensione di uscita (Vu) a ogni frequenza.
4. Tracciare un grafico con la frequenza sull'asse delle ascisse (preferibilmente in scala logaritmica per una migliore visualizzazione delle basse frequenze) e la tensione di uscita sull'asse delle ordinate.
5. Identificare la tensione di uscita massima (Vumax) ottenuta nelle frequenze centrali (tipicamente tra 1 kHz e 10 kHz).
6. Tracciare una linea orizzontale corrispondente a Vumax / √2 (circa 0.707 * Vumax). Questo valore rappresenta il punto in cui il guadagno è diminuito di 3 dB rispetto al massimo, definendo i limiti della banda passante.
7. I punti in cui la curva di risposta in frequenza interseca questa linea orizzontale definiscono la frequenza di taglio inferiore (f1) e la frequenza di taglio superiore (f2). La banda passante è quindi f1-f2.

Un metodo alternativo, più rapido ma meno preciso, consiste nell'applicare rumore bianco all'ingresso e analizzare lo spettro di uscita con un analizzatore di spettro.

5. Misura dell'Impedenza di Ingresso

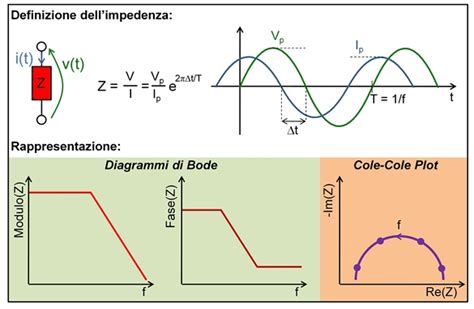

L'impedenza di ingresso di un amplificatore è la resistenza che esso presenta alla sorgente del segnale. Un'impedenza di ingresso troppo bassa può caricare eccessivamente la sorgente, alterando il segnale.

Procedura:

1. Collegare il generatore di segnale all'ingresso dell'amplificatore e un voltmetro all'ingresso stesso. Interporre una resistenza nota (Rs) in serie al generatore e un interruttore (S1) che permetta di escludere Rs dal circuito. L'amplificatore deve essere collegato a un carico fittizio.
2. Applicare un segnale sinusoidale di 1 kHz con ampiezza pari al 50% del massimo segnale applicabile.
3. Con l'interruttore S1 chiuso (Rs esclusa), misurare la tensione di ingresso (V1). Questa è la tensione erogata dal generatore senza carico significativo.
4. Aprire l'interruttore S1 (Rs inclusa nel circuito). Misurare la nuova tensione di ingresso (V2). L'oscilloscopio deve essere utilizzato per verificare che il segnale rimanga sinusoidale.
5. La differenza di tensione (Vrs = V1 - V2) è dovuta alla caduta di tensione sulla resistenza Rs quando il segnale passa attraverso di essa.
6. Calcolare la corrente che scorre in Rs: Irs = Vrs / Rs.
7. L'impedenza di ingresso (Ri) dell'amplificatore è data dal rapporto tra la tensione ai suoi capi (V2) e la corrente che lo attraversa (Irs): Ri = V2 / Irs.

È fondamentale che la resistenza Rs sia dello stesso ordine di grandezza dell'impedenza di ingresso da misurare per ottenere risultati precisi. Se l'impedenza di ingresso è sconosciuta, si può procedere per tentativi, variando il valore di Rs.

6. Misura dell'Impedenza di Uscita

L'impedenza di uscita (Ru) di un amplificatore è cruciale per determinare la sua capacità di pilotare diversi tipi di carichi, in particolare i diffusori acustici. Un corretto adattamento di impedenza assicura il massimo trasferimento di potenza e un buon controllo del cono dell'altoparlante.

Procedura:

1. Collegare il generatore di B.F. all'ingresso dell'amplificatore, che deve essere collegato a una resistenza di carico (Rc) pari all'impedenza nominale del diffusore che si intende pilotare (es. 8 ohm).
2. Interporre una resistenza nota (Rs) in serie alla resistenza di carico Rc, con un valore pari a circa 1/10 di Rc. Utilizzare un interruttore che permetta di escludere Rs dal circuito.
3. Impostare il generatore per produrre un segnale sinusoidale di 1 kHz a un livello che operi l'amplificatore nella sua zona lineare.
4. Con l'interruttore che esclude Rs aperto, misurare la tensione di uscita ai capi di Rc e Rs (Vc1).
5. Chiudere l'interruttore che bypassa Rs, misurando la tensione di uscita ai soli capi di Rc (Vc2).
6. Calcolare la corrente che scorre attraverso Rc in entrambe le condizioni: Ic1 = Vc1 / (Rs + Rc) e Ic2 = Vc2 / Rc.
7. Calcolare la differenza di tensione (ΔV = |Vc1 - Vc2|) e la differenza di corrente (ΔI = |Ic1 - Ic2|).
8. L'impedenza di uscita (Ru) si ottiene dal rapporto: Ru = ΔV / ΔI.

Nel caso di amplificatori a valvole, è importante eseguire la misura in modo da non perturbare eccessivamente il punto di lavoro della valvola. Per altri tipi di amplificatori, una misura semplificata può essere effettuata confrontando la tensione a vuoto (con un carico molto elevato) con la tensione sotto carico.

7. Fattore di Smorzamento (Damping Factor)

Il fattore di smorzamento (DF) è un parametro derivato dall'impedenza di uscita e indica la capacità dell'amplificatore di controllare i movimenti del cono dell'altoparlante, specialmente alle basse frequenze. Un DF elevato significa un migliore controllo e una minore risonanza indesiderata.

Calcolo:

Il fattore di smorzamento si calcola semplicemente come rapporto tra l'impedenza del carico nominale (Rc) e l'impedenza di uscita dell'amplificatore (Ru):

DF = Rc / Ru

Un DF tipico per amplificatori di buona qualità si aggira intorno ai 100 o più.

8. Misura della Distorsione Armonica Totale (THD%)

La distorsione armonica totale (THD) misura la quantità di armoniche indesiderate generate dall'amplificatore rispetto al segnale fondamentale. Un valore basso di THD è indice di maggiore fedeltà.

Procedura:

Per misurare accuratamente la THD sono necessari strumenti specifici come un distorsimetro o un analizzatore di spettro. Tuttavia, con l'ausilio di un oscilloscopio digitale dotato di software appropriato o di un computer con una scheda audio e circuiti esterni di adattamento, è possibile effettuare questa misura.

1. Collegare il generatore di funzioni all'ingresso dell'amplificatore e l'uscita dell'amplificatore all'analizzatore (o al computer tramite la scheda audio).
2. Applicare un segnale sinusoidale di frequenza nota (spesso 1 kHz) all'ingresso, impostando un livello di uscita specifico.
3. L'analizzatore di spettro o il software dedicato misureranno la potenza del segnale fondamentale e la potenza delle sue armoniche.
4. La THD viene espressa come percentuale: THD% = (Potenza armoniche totali / Potenza fondamentale) * 100.

È comune misurare la THD a diverse potenze di uscita e frequenze per ottenere un quadro completo. Per le misure audio, la banda di frequenza viene solitamente limitata a 20 kHz, poiché le armoniche superiori a questa frequenza non sono udibili.

9. Misura della Distorsione di Fase con Oscilloscopio a Doppia Traccia

La distorsione di fase si verifica quando diverse frequenze all'interno di un segnale vengono sfasate tra loro dall'amplificatore. Questo può alterare la "collocazione" sonora e la coerenza dell'immagine stereo.

Procedura:

1. Collegare il generatore di funzioni all'ingresso dell'amplificatore.
2. Collegare entrambe le tracce dell'oscilloscopio all'uscita dell'amplificatore, utilizzando un segnale di ingresso sinusoidale.
3. Osservare la forma d'onda. Variazioni nella fase tra diverse componenti del segnale possono essere difficili da quantificare direttamente in questo modo.

10. Misura della Distorsione di Fase con Oscilloscopio utilizzando il Metodo di Lissajous

Il metodo di Lissajous è una tecnica grafica che utilizza un oscilloscopio a doppia traccia per visualizzare la relazione di fase tra due segnali.

Procedura:

1. Applicare un segnale sinusoidale all'ingresso dell'amplificatore.
2. Collegare un segnale di riferimento (ad esempio, l'uscita del generatore prima dell'amplificatore) a un asse dell'oscilloscopio (es. asse X).
3. Collegare il segnale di uscita dell'amplificatore all'altro asse dell'oscilloscopio (es. asse Y).
4. La forma della figura risultante (figura di Lissajous) indica la relazione di fase. Una linea retta diagonale indica che i segnali sono in fase o in opposizione di fase (180°). Figure ellittiche o circolari indicano uno sfasamento. L'angolo di sfasamento può essere calcolato dalla forma della figura.

11. Misura della Diafonia (Crosstalk)

La diafonia si verifica quando un segnale da un canale (ad esempio, il canale destro) "trapela" nel canale opposto (sinistro). Questo è particolarmente importante negli amplificatori stereo.

Procedura:

1. Applicare un segnale sinusoidale di una frequenza specifica (es. 1 kHz) all'ingresso di un solo canale (es. destro).
2. Mantenere l'altro canale (sinistro) con l'ingresso cortocircuitato a massa o scollegato.
3. Misurare la tensione di uscita del canale che riceve il segnale (canale destro).
4. Misurare la tensione di uscita del canale "silente" (canale sinistro).
5. La diafonia viene calcolata come rapporto tra la tensione nel canale silente e la tensione nel canale attivo, solitamente espressa in decibel (dB). Una diafonia bassa (es. -60 dB o inferiore) è desiderabile.

12. Misura del Rapporto Segnale/Rumore (SNR)

Il rapporto segnale/rumore (SNR) indica quanto è forte il segnale utile rispetto al rumore di fondo generato dall'amplificatore stesso. Un SNR elevato è fondamentale per un suono pulito e dettagliato.

Procedura:

1. Collegare l'amplificatore a un carico fittizio.
2. Applicare un segnale sinusoidale all'ingresso a un livello di potenza specificato (spesso 1 Watt o la potenza nominale).
3. Misurare la tensione di uscita del segnale desiderato.
4. Scollegare la sorgente del segnale dall'ingresso dell'amplificatore (lasciando l'ingresso aperto o cortocircuitato a massa, a seconda della specifica di misura).
5. Misurare la tensione di rumore presente all'uscita dell'amplificatore.
6. Il rapporto segnale/rumore viene calcolato come rapporto tra la potenza del segnale e la potenza del rumore, solitamente espresso in dB. SNR (dB) = 20 * log10 (Vsegnale / Vrumore).

13. Risposta all'Onda Quadra

La risposta di un amplificatore a un segnale a onda quadra rivela il suo comportamento in termini di transitori e la sua capacità di riprodurre segnali con bordi netti.

Procedura:

1. Applicare un segnale a onda quadra (generato dal generatore di funzioni) all'ingresso dell'amplificatore.
2. Osservare la forma d'onda all'uscita con l'oscilloscopio.
3. Un amplificatore ideale dovrebbe riprodurre un'onda quadra perfetta. Tuttavia, gli amplificatori reali mostrano deviazioni:
   • Overshoot e Ringing: Eccesso di tensione sopra il picco seguito da oscillazioni smorzate. Indica instabilità o eccessiva risposta ad alta frequenza.
   • Slew Rate Limitato: I bordi dell'onda quadra non sono verticali ma inclinati. Indica la velocità massima con cui l'uscita dell'amplificatore può cambiare.
   • Pendenza (Tilt): La parte superiore dell'onda quadra non è piatta ma inclinata. Indica una limitazione nella risposta alle basse frequenze o problemi con i condensatori di accoppiamento.

14. Misura del Ripple con Amplificatore sotto Carico

Il ripple è una piccola ondulazione residua della tensione continua presente nell'uscita dell'alimentatore, che può manifestarsi anche all'uscita dell'amplificatore, soprattutto sotto carico.

Procedura:

1. Collegare l'amplificatore a un carico fittizio.
2. Utilizzare un voltmetro AC ad alta sensibilità o un oscilloscopio per misurare la tensione AC presente all'uscita dell'amplificatore, con l'ingresso dell'amplificatore cortocircuitato a massa.
3. Questa misura rivela il livello di ripple residuo dell'alimentazione che non è stato completamente filtrato. Un ripple basso è desiderabile per evitare ronzii udibili, specialmente con diffusori ad alta efficienza.

Considerazioni sulla Riparazione e Test Post-Riparazione

Quando si affronta la riparazione di un amplificatore, specialmente dopo un guasto significativo come quello descritto da "zenit" (con surriscaldamento e fumo), è fondamentale procedere con cautela. L'uso di resistenze in serie all'alimentazione (come suggerito da "valterneri") è una tecnica eccellente per limitare la corrente in caso di guasti residui o auto-oscillazioni, proteggendo i componenti durante le prime fasi di test.

È cruciale identificare la causa scatenante del guasto originale, che potrebbe non essere stata completamente risolta. Componenti come i transistor di potenza, i driver, i condensatori dell'alimentazione e le resistenze di emettitore dei finali sono spesso punti critici. Un controllo meticoloso di tutti i componenti, anche quelli che sembrano integri, è sempre consigliato.

Per quanto riguarda l'alimentazione, la verifica della tensione continua raddrizzata è un primo passo importante. Se le tensioni sono significativamente diverse da quelle previste dal progetto (come i 29V invece dei 25V consigliati per l'Aleph 3), è necessario indagare sulla causa, che potrebbe risiedere nei componenti del regolatore o nei trasformatori.

In definitiva, testare un amplificatore audio è un processo che richiede pazienza, metodo e la giusta strumentazione. Ogni test fornisce un tassello del puzzle, contribuendo a una comprensione completa delle prestazioni e della salute dell'apparecchio.
