Guida Completa ai Connettori Automobilistici a 2 Contatti: Funzioni, Tipi e Installazione Sicura

I connettori automobilistici rappresentano il cuore pulsante del sistema elettrico di qualsiasi veicolo, garantendo la connessione di tutti i dispositivi elettrici presenti, come lo stereo, la videocamera di bordo, i sistemi di illuminazione e molte altre componenti. Essi sono impiegati in tutte quelle circostanze in cui è necessario il passaggio di corrente elettrica per il funzionamento di una qualsiasi componente dell’autovettura. La loro importanza è cruciale per la stabilità, l'affidabilità e la sicurezza dell'intero sistema.

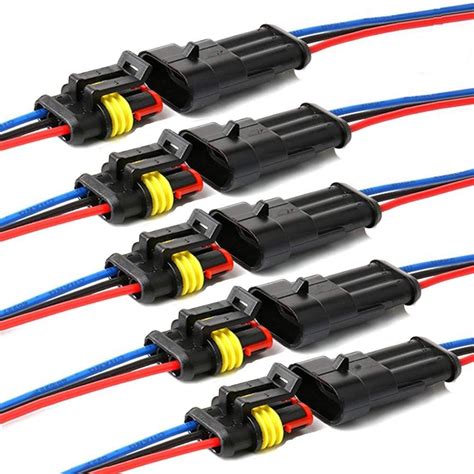

Connettore Automobilistico Impermeabile a 2 Pin: Caratteristiche e Vantaggi

Un connettore automobilistico impermeabile a 2 pin offre prestazioni affidabili anche in ambienti difficili, essendo specificamente progettato per configurazioni di cablaggio pulite e sicure in qualsiasi veicolo. Le sue caratteristiche principali lo rendono una soluzione ideale per tecnici e conducenti fai-da-te che cercano una soluzione di cablaggio pulita, affidabile e senza complicazioni inutili.

Tra i vantaggi più significativi di questi connettori si annoverano:

• Mantenimento di una connessione elettrica stabile: Questo evita perdite di potenza impreviste sulla strada, garantendo un funzionamento ininterrotto dei dispositivi collegati.
• Costruzione sigillata: Il design mantiene l'umidità fuori, permettendo di guidare con sicurezza sotto pioggia, neve o in condizioni di alta umidità. L'involucro impermeabile protegge i punti di contatto sensibili, aiutando a prevenire corrosione e instabilità elettrica nel corso di mesi e anni di utilizzo.
• Design semplice a spina: Permette di completare rapidamente i lavori di cablaggio, consentendo al veicolo di tornare in azione prima. Il sistema di bloccaggio aderente emette un clic rassicurante, indicando che la connessione è completamente inserita.
• Meccanismo di bloccaggio stretto: Previene disconnessioni accidentali, garantendo che le riparazioni restino sicure nel tempo.
• Forma compatta: Si adatta perfettamente a spazi ristretti dell'automobile, rendendo l'installazione semplice. Il suo profilo compatto di 22,1 x 9,7 x 6 mm lo rende facile da integrare nei cablaggi esistenti senza aggiungere ingombro, particolarmente utile quando si lavora in vani motore stretti o dietro pannelli dove lo spazio è limitato.
• Involucro resistente al calore: Garantisce prestazioni stabili, così il cablaggio rimane affidabile anche a temperature estreme. Il suo corpo in ABS gestisce ampie variazioni di temperatura, rendendolo adatto sia per il pendolarismo quotidiano sia per l'uso fuoristrada o a lunga distanza.
• Layout pulito a due pin: Supporta un cablaggio organizzato, rendendo più facili la risoluzione dei problemi e gli aggiornamenti futuri.

Questo tipo di connettore funziona bene con cablaggi automobilistici da 18 a 22 AWG, offrendo flessibilità per una varietà di compiti di riparazione. È valutato per meno di 300V e meno di 10A, supportando le esigenze elettriche di molti accessori automobilistici comuni. È possibile acquistare unità singole per piccole riparazioni o scegliere quantità maggiori quando ci si prepara per più progetti. Fissare le connessioni con fiducia e mantenere il sistema elettrico in funzione senza intoppi è l'obiettivo primario di questi componenti.

Ruolo dei Connettori Automobilistici nel Veicolo

I connettori automotive sono tutti quei cavi che garantiscono la connessione di tutti i dispositivi elettrici presenti all’interno di un veicolo. Tra le principali funzioni di un connettore automotive c’è quella di consentire i diversi collegamenti elettrici negli autoveicoli di ogni tipologia e, a seconda del modello, ciascun connettore può effettuare o un solo collegamento oppure diversi. Molte delle connessioni coinvolgono i dispositivi e i circuiti che si appoggiano ad elementi che rendono gradevole la permanenza in auto, come condizionatori e stereo. Per questo, i connettori sono un elemento irrinunciabile per la qualità del viaggio.

In un'automobile, i cavi elettrici della rete a bordo vengono collegati in modo affidabile tra di loro o con le utenze dell'autovettura stessa tramite connettori. I collegamenti a spina sono a blocco positivo e possono essere nuovamente separati se i componenti devono essere sostituiti. I connettori per auto sono progettati per resistere ai maggiori requisiti di carico meccanico e termico dell'auto, senza che i collegamenti si guastino.

Componenti Aggiuntivi: Cappucci e Adattatori

L’uso di connettori molto spesso si affianca a quello dei cappucci e degli adattatori. I cappucci, o le guaine, sono delle protezioni che solitamente ricoprono i terminali di fili e connettori, in modo che il collegamento tra le parti sia più sicuro e al tempo stesso maggiormente isolato. Invece gli adattatori sono elementi che permettono il collegamento tra diverse tipologie di cavi, qualora non fossero compatibili nelle dimensioni o nel formato.

Gli adattatori per connettori auto sono indispensabili per rendere compatibili, a seconda delle circostanze, le spine associate ai cavi. Sono una soluzione pratica e veloce e possono essere utilizzati, seppur con le dovute precauzioni, in modo abbastanza semplice. Per individuare il giusto adattatore da associare al connettore sarà indispensabile conoscere il tipo di presa a cui connetterlo e informarsi su tutte le caratteristiche del connettore stesso consultando la scheda tecnica associata all’articolo.

Tipologie di Connettori Elettrici per Auto

I connettori elettrici per auto sono numerosi e differenti tra loro. Tuttavia, è possibile dividerli per tipologia. Possiamo distinguere tre categorie principali di connettori elettrici per auto, in base alla terminazione che presentano:

1. Connettori scheda-scheda: Collegano tra loro, tramite connessioni a innesto e senza l’ausilio di cavi, le schede a circuiti stampati.
2. Connettori filo-filo: Collegano direttamente due o più fili tra loro.
3. Connettori filo-circuito stampato: Collegano i fili a una scheda a circuiti stampati.

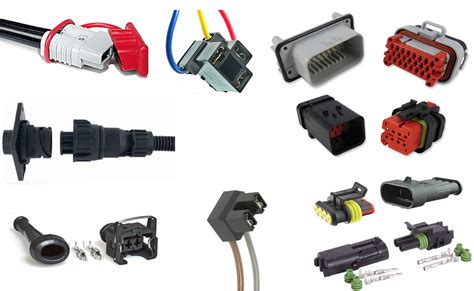

Sebbene sarebbe impossibile elencarli tutti, possiamo identificare alcuni dei connettori più utilizzati nel settore automobilistico:

• Connettori Ampseal: Questi connettori sono utilizzati principalmente per veicoli di grossa cilindrata e sono disponibili nelle varianti filo-filo e filo-circuito stampato. Sono noti per la loro robustezza e affidabilità in applicazioni impegnative.
• Connettori serie DTHD: Vengono impiegati quando c’è l’esigenza di una terminazione di circuito di alimentazione singola impermeabilizzata. Questi connettori sono particolarmente adatti per applicazioni che richiedono una protezione elevata contro l'ingresso di liquidi e polveri.

Oltre ai veri contatti elettrici, i connettori per auto sono solitamente circondati da un alloggiamento in plastica o rivestiti con un robusto materiale isolante. Gli alloggiamenti sono inoltre disponibili come alloggiamento vuoto, che possono essere dotati di contatti a innesto in base alle specifiche esigenze del modello di auto. Gli alloggiamenti e gli isolamenti sono progettati per resistere a lungo all'usura dovuta all'attrito su parti della carrozzeria, urti e vibrazioni. Il collegamento del connettore effettivo con il cavo avviene mediante saldatura, compressione o avvitamento. In questo settore si sono stabilite soluzioni molto innovative. Questi includono i connettori con la cosiddetta tecnologia di serraggio a taglio. Questa tecnica consente un collegamento semplice senza utensili speciali, non è necessario spellare, saldare o avvitare i cavi da collegare.

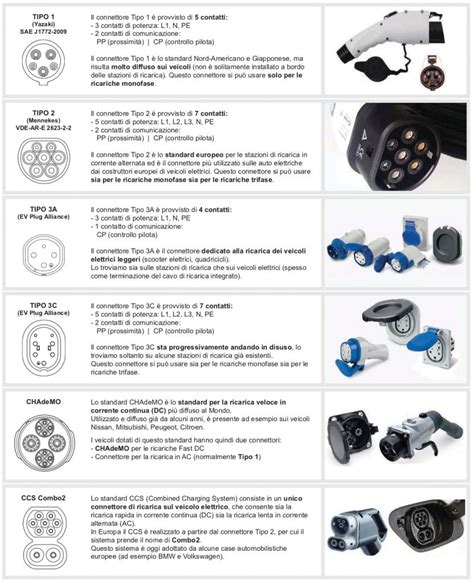

Connettori per Auto Elettriche e Ricarica

Un discorso a parte meritano i connettori per l’auto elettrica, e in special modo quelli relativi alla ricarica della batteria. Questa operazione può avvenire sia in ambito domestico (utilizzando la rete privata o una wallbox) sia in un contesto pubblico presso le strutture o le colonnine destinate all’uso che si trovano presso stazioni dedicate.

La batteria di ogni auto elettrica funziona in corrente continua (DC), anche se alcuni modi di ricarica prevedono la corrente alternata (AC). Per questo motivo, le vetture sono dotate di un caricabatterie che presenta un convertitore di corrente AC/DC. Ogni autovettura ha in dotazione un connettore per eseguire il collegamento alla colonnina della ricarica. Al connettore è associata una spina che può essere di diverso tipo, ed è quella che verrà collegata alla presa delle stazioni.

Tra i cavi più diffusi in Europa vi sono quelli con spina Tipo 2, che servono per caricare l’auto in corrente alternata monofase o trifase. Troviamo, poi, il cavo Connettore CHAdeMO per le auto delle case automobilistiche asiatiche e americane, anche se attualmente stanno adottando anche il cavo di tipo CCS COMBO 2, che è impiegato da molte case automobilistiche europee.

In definitiva, acquistando un’auto elettrica, i cavi di ricarica sono in dotazione, ma è sempre possibile comprarne degli altri compatibili con prese differenti per essere sicuri di poter ricaricare la propria auto presso diversi tipi di dispositivi. Per quanto riguarda il rivenditore, è sempre consigliabile affidarsi a brand specialisti nel settore, che operano nel pieno rispetto degli standard di sicurezza, evitando articoli troppo economici e poco affidabili.

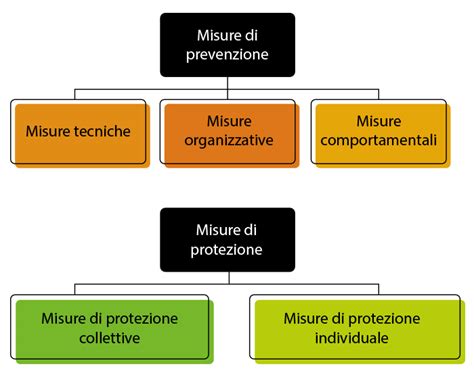

Norme di Sicurezza e Corretta Installazione

Il lavoro sulla rete di bordo dell'auto deve essere eseguito solo da personale qualificato, in quanto è necessario adottare misure per proteggere le persone dall'esposizione a correnti corporee elevate e quindi pericolose. Le versioni errate dei collegamenti elettrici negli autoveicoli possono comportare rischi significativi, soprattutto per i componenti di sicurezza che vengono alimentati dalla rete elettrica di bordo dell'auto.

Ecco alcune precauzioni fondamentali da seguire:

• Scollegamento della batteria: Quando si scollega la batteria del veicolo, possono essere interessati componenti del veicolo che devono essere attivati con codici dopo aver riacceso la tensione di bordo (ad esempio l'autoradio).
• Lavori a impianto spento: Il collegamento e lo sblocco dei collegamenti a spina devono essere privi di tensione, in quanto a causa delle correnti elevate possono verificarsi archi pericolosi durante la separazione. Il lavoro diretto su cavi e contatti può essere eseguito solo a impianto spento.
• Utilizzo di attrezzi idonei: Se richiesto, utilizzare un attrezzo idoneo per non danneggiare i dispositivi di fissaggio, l'alloggiamento, gli isolamenti e i componenti del veicolo.
• Materiale del cavo e costruzione: Per alcuni connettori sono richiesti il materiale del cavo da utilizzare e la sua costruzione.
• Sostituzione con connettori identici: Quando si sostituiscono i connettori, utilizzare sempre gli stessi colori per evitare confusioni e errori di cablaggio.
• Intervalli operativi: Utilizzare i connettori negli intervalli di tensione nominale, con la corrente nominale massima, la resistenza alla temperatura e la temperatura di lavorazione specificate dal produttore.
• Ambiente di utilizzo: La maggior parte dei connettori per auto non sono destinati all'uso all'aperto. Evitare il contatto di connettori, i loro alloggiamenti e cavi con olio, sostanze chimiche o gas corrosivo, che potrebbero comprometterne l'integrità e la funzionalità.
• Fissaggio dei cavi: Dopo l'elaborazione, fissare i cavi in modo che non vi sia forza di trazione. A tale scopo, utilizzare le possibilità di fissaggio esistenti nel veicolo o fascette fermacavi aggiuntive. Alcuni tipi di costruzione possono anche essere collegati tra loro con meccanismi a innesto. Utilizzare i serracavi direttamente sui connettori, se presenti.
• Connettori a morsetto da taglio: I connettori a morsetto da taglio possono essere utilizzati una sola volta.
• Collegamento e scollegamento orizzontale: I connettori devono essere collegati o scollegati orizzontalmente per evitare danni ai pin o all'alloggiamento.
• Protezione contro il contatto accidentale: I dispositivi di collegamento di cavi di alimentazione elettrica flessibili e mobili devono essere protetti contro il contatto accidentale. L'inserimento o lo scollegamento dei dispositivi di collegamento non devono essere sotto carico se i dispositivi di collegamento non sono progettati secondo la loro struttura.
• Smaltimento corretto: I connettori per auto non più utilizzabili devono essere conferiti ai centri di raccolta pubblici come rifiuti elettrici.
• Cause di surriscaldamento: A causa dell'esposizione a temperature elevate, gli elementi isolanti possono essere inutilizzabili. Determinare le cause dell'aumento della temperatura e rimuoverle prima di sostituire i connettori per auto. A causa della corrosione possono verificarsi resistenze di transizione elevate sui contatti che possono causare il riscaldamento. In questo modo si possono danneggiare isolamenti, guaine o gli alloggiamenti. Anche i componenti collegati non funzionano più in modo affidabile.

Per la maggior parte dei connettori per auto sono disponibili schede tecniche dei produttori da scaricare nei negozi online specializzati. L'offerta professionale di connettori per auto di alta qualità consente di realizzare in modo rapido e affidabile tutti i collegamenti elettrici necessari in auto.
