La sostituzione dell'autoradio di serie su una Fiat Panda, specialmente i modelli più recenti dotati di sistemi di comunicazione avanzati, può presentare delle sfide tecniche uniche. Comprendere la natura dei connettori specifici utilizzati dalla casa automobilistica è fondamentale per un'installazione senza problemi e per garantire la piena funzionalità del nuovo sistema audio. Questo articolo esplora in dettaglio il connettore dell'autoradio Fiat Panda, affrontando le problematiche comuni, le soluzioni e le opzioni disponibili per gli appassionati di audio per auto.
La Complessità dei Connettori Autoradio Nelle Auto Moderne
Solitamente, ogni casa automobilistica utilizza uno o più connettori specifici per la connessione dell'alimentazione, degli altoparlanti e di eventuali servizi accessori (come display, ingressi USB, comandi al volante, ecc.) con la radio originale. Questi connettori sono progettati per un'integrazione perfetta con l'impianto elettrico del veicolo, garantendo non solo la corretta alimentazione e il segnale audio, ma anche la comunicazione con altri sistemi dell'auto. Nel caso della Fiat Panda, in particolare a partire dalla generazione 169, si introduce una complessità aggiuntiva dovuta all'integrazione con il "body computer" del veicolo. Questo sistema centrale gestisce numerose funzioni dell'auto, e la radio di serie spesso comunica con esso per ricevere informazioni vitali.
La Sfida della Compatibilità: Versioni e Allestimenti Differenti
È importante notare che, sebbene un cavetto adattatore possa risultare compatibile con tutti i veicoli indicati nella sezione "Compatibilità", in alcuni casi potrebbe non esserlo. Questo accade perché, per lo stesso modello di veicolo, possono esistere versioni o allestimenti differenti che montano autoradio di serie diverse. La tecnologia automobilistica è in continua evoluzione, e le case produttrici aggiornano frequentemente i propri componenti elettronici per migliorare le prestazioni, la sicurezza e l'efficienza. Pertanto, è sempre consigliabile verificare attentamente il connettore presente nel proprio veicolo prima di procedere all'acquisto di un adattatore o di una nuova autoradio.
Il Caso Specifico: Sostituire una Bosch 169 MP3 con una Kenwood KDC-BT40U
Un esempio concreto di questa problematica si presenta quando si desidera sostituire l'autoradio di serie di una Fiat Panda, come una Bosch 169 MP3, con un modello più recente, ad esempio una Kenwood KDC-BT40U. Dopo aver testato la nuova unità e verificato che tutto funzioni correttamente, si potrebbe incontrare un inconveniente: la nuova autoradio non è utilizzabile a quadro spento. Questa è una funzionalità desiderabile per molti utenti, poiché permette di ascoltare la musica anche quando il motore è spento, senza scaricare la batteria. Perdere questa comodità può essere un aspetto deludente.
L'Interazione con il Body Computer: CAN A e CAN B
Il motivo per cui la nuova autoradio potrebbe non funzionare a quadro spento, o non gestire correttamente altre funzioni, risiede spesso nell'interazione con il body computer del veicolo. Nelle Fiat, a partire dalla Panda 169 (la prima a introdurre questa caratteristica, secondo le osservazioni), il body computer comunica con la radio fornendo informazioni essenziali. Queste informazioni possono includere lo stato delle luci (per regolare automaticamente la luminosità del display), la velocità del veicolo, lo stato della chiave di accensione e molto altro.
Questi dati vengono trasmessi attraverso una rete chiamata CAN (Controller Area Network). In alcuni connettori autoradio, è possibile identificare pin dedicati a questa comunicazione, spesso etichettati come CAN A e CAN B. La radio di serie è progettata per interpretare questi segnali e agire di conseguenza. Un'autoradio aftermarket, tuttavia, potrebbe non avere la capacità nativa di decodificare questi segnali CAN, a meno che non venga fornita un'interfaccia adeguata.
Soluzioni per l'Integrazione con la Rete CAN
Fortunatamente, esistono soluzioni per superare queste limitazioni e garantire che una radio aftermarket funzioni correttamente all'interno dell'ecosistema elettronico della Fiat Panda.
1. Centraline d'Interfaccia
La soluzione più completa e versatile consiste nell'acquistare una centralina d'interfaccia specifica per l'auto e l'autoradio. Marche come PASER, Phonocar, e CAN SERVICE offrono queste centraline. Queste unità agiscono da "traduttori" tra la rete CAN dell'auto e i pin dell'autoradio aftermarket. In questo modo, i dati provenienti dalla rete CAN vengono convertiti in segnali che la nuova autoradio può comprendere e utilizzare. L'utilizzo di una centralina d'interfaccia può abilitare diverse funzioni, tra cui:
- Remoto dell'amplificatore: Attiva automaticamente l'amplificatore esterno quando l'autoradio viene accesa.
- Antenna elettrica: Gestisce l'estensione e il rientro dell'antenna elettrica, se presente.
- Attivazione retrocamera: Permette l'attivazione automatica della telecamera posteriore quando si inserisce la retromarcia.
- Abbassamento luci: Riduce la luminosità del display dell'autoradio quando i fari dell'auto vengono accesi, migliorando la visibilità notturna.
- Alimentazione sottochiave: Garantisce che l'autoradio si accenda e si spenga correttamente con la chiave di accensione, risolvendo il problema dell'alimentazione a quadro spento.
Il costo di una centralina d'interfaccia, unito a quello del cablaggio specifico per l'auto, può rappresentare un investimento significativo, ma garantisce la massima integrazione e funzionalità.
comandi al volante PSA canbus/ steering control radio PSA canbus
2. Modifica Manuale del Cablaggio (Soluzione Avanzata)
In alcuni casi, con una buona conoscenza dell'elettronica e dei cablaggi dell'auto, è possibile ottenere un risultato simile attraverso una modifica manuale del cablaggio. Questo approccio richiede precisione e attenzione per evitare danni all'impianto elettrico del veicolo.
Un esempio pratico di questa modifica, come riportato da un utente esperto, riguarda la necessità di far funzionare l'autoradio a quadro spento. La soluzione trovata è stata quella di giuntare specifici cavi nel connettore dell'autoradio. Nello specifico, si indica di "tagliare A7 rosso e lo giunto insieme ad A4 giallo". Questa operazione mira a modificare il modo in cui l'autoradio riceve l'alimentazione, bypassando la necessità del segnale "sottochiave" proveniente dal body computer e collegandola direttamente a un'alimentazione sempre attiva o a un circuito che ne permetta il funzionamento indipendente dal quadro.
Per eseguire questa modifica in modo sicuro e affidabile, si suggerisce di "riuscire a sfilare i due cavi rosso e giallo con i piedini compresi banalmente con un cavetto sottile spellato ai capi avvolgi con sue spirali i due piedini e li rimetti in sede forzando un pochino". Questo metodo permette di evitare di tagliare completamente i cavi, mantenendo la possibilità di ripristinare la configurazione originale in futuro. La giunzione dei cavi, una volta posizionati correttamente, dovrebbe essere eseguita con metodi sicuri e duraturi, come l'utilizzo di una "guaina termorestringente stagnante". Questa guaina, una volta scaldata, si restringe e sigilla la connessione, garantendo un isolamento elettrico e una tenuta meccanica ottimali.
È fondamentale sottolineare che la modifica manuale del cablaggio è una procedura avanzata che comporta rischi. Un errore nell'esecuzione può causare cortocircuiti, danni all'autoradio, all'impianto elettrico dell'auto o persino al body computer, con conseguenti costi di riparazione elevati.
Considerazioni Aggiuntive per l'Installazione
Indipendentemente dalla soluzione scelta, ci sono alcune considerazioni generali da tenere a mente durante l'installazione di una nuova autoradio su una Fiat Panda:
- Estrazione dell'Autoradio di Serie: Spesso, le autoradio di serie sono fissate con delle viti o richiedono l'uso di specifici attrezzi per essere estratte dal cruscotto. Consultare il manuale d'uso del veicolo o cercare guide online specifiche per il modello di Panda può essere d'aiuto.

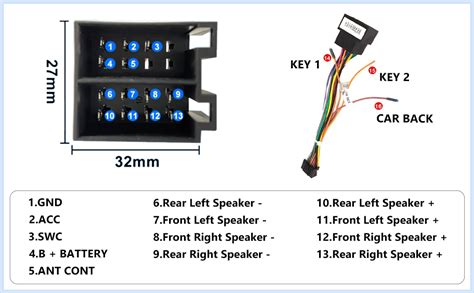

- Connettore Specifico: È essenziale identificare correttamente il connettore presente sul cablaggio dell'auto. La maggior parte delle autoradio aftermarket utilizza connettori ISO standard, ma il cablaggio dell'auto potrebbe necessitare di un adattatore specifico.
- Cablaggio degli Altoparlanti: Assicurarsi di collegare correttamente i cavi degli altoparlanti (positivo e negativo) per evitare problemi di fase o di suono distorto.
- Alimentazione e Massa: Collegare correttamente il cavo di alimentazione (solitamente giallo per l'alimentazione costante e rosso per l'alimentazione sottochiave) e il cavo di massa (nero). Un collegamento di massa inadeguato può causare malfunzionamenti o rumori di fondo.
- Illuminazione del Cruscotto: Se la nuova autoradio dispone di un cavo per l'illuminazione del cruscotto (spesso di colore arancione o grigio), collegarlo al cavo corrispondente del cablaggio dell'auto per far sì che la luminosità dell'autoradio si adatti a quella del cruscotto.
- Comandi al Volante: Se la Fiat Panda è dotata di comandi al volante e si desidera mantenerne la funzionalità, sarà necessaria una centralina d'interfaccia specifica che supporti anche questa funzione, oltre a un adattatore per i comandi al volante.
La sostituzione dell'autoradio di serie sulla Fiat Panda, pur potendo presentare delle complessità legate all'elettronica moderna e all'integrazione con il body computer, è un progetto realizzabile con la giusta preparazione e le soluzioni adeguate. Sia che si opti per una centralina d'interfaccia per una soluzione "plug-and-play" e completa, sia che si preferisca una modifica manuale del cablaggio per una soluzione più economica (ma più rischiosa), comprendere il funzionamento dei connettori e dei sistemi di comunicazione dell'auto è la chiave per un successo duraturo.
