L'efficienza di un moderno motore a combustione interna dipende in larga misura dalla precisione del sistema di alimentazione. Bosch, pioniere indiscusso nel settore, ha evoluto la propria tecnologia dai primi sistemi a magnete fino ai sofisticati iniettori Common Rail odierni. La gestione elettrica di questi componenti avviene tramite interfacce specifiche, i cui connettori svolgono un ruolo critico nella trasmissione del segnale e nella durata dell'intero sistema.

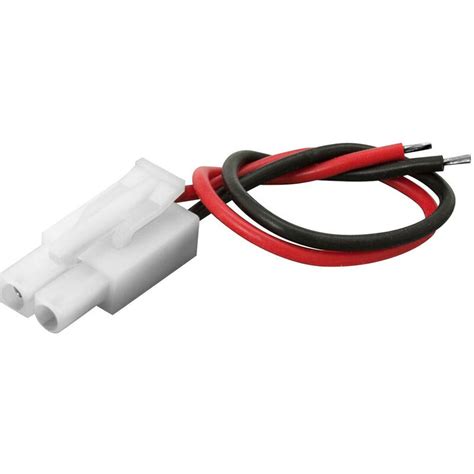

L'importanza dei connettori e degli adattatori
In un contesto di manutenzione e preparazione, spesso sorge la necessità di interfacciare componenti di epoche o serie differenti. Gli adattatori per iniettori, come quelli proposti da realtà specializzate, permettono di cambiare il tipo di attacco per utilizzarlo su un cablaggio differente. Questa operazione è fondamentale quando si esegue un upgrade del sistema di iniezione o si procede alla sostituzione di componenti originali con versioni più performanti.
Il sistema di accensione a magnete ha dato il via alla scoperta del motore a combustione interna, aprendo la strada a Bosch per diventare un fornitore automobilistico globale. A ciò ha fatto seguito un costante progresso tecnologico: l'accensione a contatto con un interruttore meccanico, poi il salto all'elettronica con l'accensione a transistor e infine l'efficientissima accensione diretta a bobina, che assegna una bobina separata a ciascun cilindro. Oggi Bosch offre ai suoi clienti una vasta gamma di bobine di accensione per quasi tutte le applicazioni, dalle auto d'epoca ai veicoli ibridi, a testimonianza di una versatilità che si riflette anche nella componentistica per iniettori.
Procedure di installazione per iniettori Common Rail Bosch
L'installazione corretta di iniettori di carburante common rail Bosch è essenziale per prestazioni ottimali del motore diesel, efficienza nei consumi e conformità alle normative sulle emissioni. Questa guida fornisce una procedura dettagliata passo dopo passo per l'installazione di Bosch CRIN2, CRIN3 e CRIN4, garantendo precisione e affidabilità. Per le specifiche esatte, fare sempre riferimento al Manuale tecnico Bosch o al manuale di manutenzione del veicolo.
1. Preparazione preliminare
La pulizia e l'ispezione rappresentano il primo passo critico. È necessario usare aria compressa e strumenti di pulizia specializzati (ad esempio una spazzola per il foro dell'iniettore) per rimuovere depositi di carbonio, detriti metallici o contaminanti dal foro dell'iniettore, dalle linee del carburante e dalle superfici di tenuta. Assicurarsi che la zona di alloggiamento dell'iniettore sia priva di danni, sbavature o irregolarità.

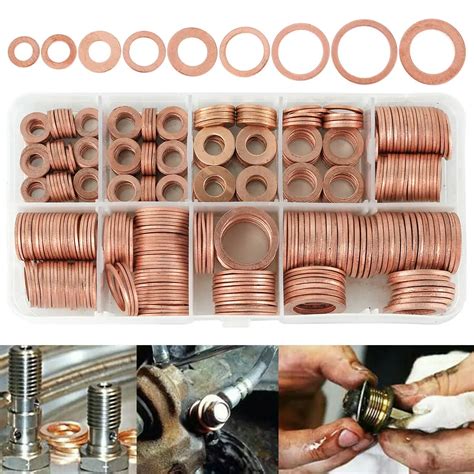

Contestualmente, verificare che il file modello dell'iniettore (ad esempio, 0445110XXX) corrisponda ai requisiti del motore. Ispezionare l'iniettore per danni di spedizione, assicurandosi che la superficie di tenuta, gli O-ring e l'ago dell'ugello siano intatti. La sostituzione di guarnizioni e rondelle è un'operazione obbligatoria: vanno sostituiti O-ring (sia per il lato carburante che per quello cilindro), rondelle di tenuta in rame/acciaio e, per i modelli CRIN3, le clip di fissaggio. Non riutilizzare mai vecchie guarnizioni o rondelle, poiché potrebbero causare perdite di carburante ad alta pressione o perdita di compressione.
2. Geometria e montaggio
Alcuni motori, come i modelli Weichai e Yuchai, richiedono la misurazione precisa dell'altezza della sporgenza dell'iniettore utilizzando un comparatore (ad esempio, Bosch 0986 850 140). Si utilizzano rondelle di spessoramento per regolare con precisione la profondità di alloggiamento dell'iniettore, solitamente in una gamma di 2.5-4.0 mm.
Per quanto riguarda il processo di installazione, è fondamentale la lubrificazione delle guarnizioni: applicare una piccola quantità di carburante diesel pulito o lubrificante approvato Bosch (ad esempio, G 052 195 A1) agli O-ring e alle superfici di tenuta dell'iniettore per garantire un'installazione fluida. Inserire l'iniettore verticalmente nel foro per evitare disallineamenti. A seconda del modello, si utilizzerà la ritenzione del morsetto per CRIN2, fissato tramite bullone, o la ritenzione della clip per CRIN3, che richiede una pinza di fissaggio specifica.
3. Serraggio e collegamenti critici
Il serraggio dei bulloni deve seguire un'applicazione graduale della coppia (ad esempio, 20 N·m + rotazione di 90°) per prevenire la deformazione da stress. Per il collegamento della linea del carburante ad alta pressione, assicurarsi che i raccordi siano puliti e pre-serrarli manualmente prima della coppia finale, raccomandata tra 25 e 30 Nm, evitando di serrare eccessivamente per prevenire deformazioni della filettatura o perdite di carburante.
Beta 1462 KI Tutorial Utensili estrazione iniettori Diesel Common Rail
4. Controlli post-installazione e codifica
Una volta installato, è necessario spurgare l'aria dal sistema utilizzando una pompa di adescamento manuale o uno strumento diagnostico per evitare problemi di avviamento. La prova statica consiste nel girare la chiave su posizione ON (senza avviare) e verificare la presenza di perdite, seguita da una prova dinamica a motore acceso.
Per le nuove installazioni, il codice di rifinitura (codice QR) deve essere programmato utilizzando uno strumento diagnostico compatibile con Bosch (come ESI[tronic] o KTS). La mancata codifica degli iniettori può portare a squilibrio nell'iniezione del carburante, fumo nero o prestazioni ridotte del motore. Infine, utilizzare il software diagnostico per controllare i tassi di bilanciamento degli iniettori, assicurando che tutti i cilindri abbiano una deviazione di iniezione di ≤ ± 3%.
Considerazioni strategiche sulla manutenzione
È imperativo utilizzare sempre una chiave dinamometrica, evitando categoricamente l'uso di chiavi a impulsi per il fissaggio degli iniettori. Il mantenimento di un ambiente privo di contaminazione è vitale; anche detriti microscopici possono causare guasti catastrofici all'iniettore. È buona norma ricontrollare la coppia dei bulloni dopo che il motore ha raggiunto la normale temperatura di esercizio.
Gli errori comuni, come il riutilizzo di O-ring o rondelle, portano inevitabilmente a perdite di compressione. Il disallineamento dell'iniettore causa sigillatura impropria e danni fisici al corpo dell'iniettore. La mancata programmazione elettronica del codice di assetto, d'altro canto, compromette irreparabilmente la strategia di gestione dell'iniezione, causando fumo nero e perdite di potenza, mentre un serraggio eccessivo dei bulloni può causare la deformazione dell'iniettore o il danneggiamento della filettatura della testata del cilindro.
La catena di fornitura per il settore diesel
Scegliere componenti di alta qualità è il primo passo per garantire la longevità del motore. Aziende specializzate operano come fornitori all'ingrosso di parti per motori diesel, specializzandosi in iniettori common rail Bosch, turbocompressori, pompe del carburante e componenti ad alta pressione. Questi attori servono officine di riparazione, operatori di flotte di attrezzature pesanti e distributori globali che necessitano di stabilità nella supply chain.
La gestione della complessità dei sistemi Bosch richiede una competenza tecnica che va oltre il semplice montaggio meccanico. La compatibilità tra il cablaggio del veicolo e l'iniettore, gestita attraverso connettori dedicati o adattatori specifici, è il fulcro del sistema di controllo elettronico del motore. Una corretta interpretazione delle specifiche tecniche, unita all'uso di strumenti di diagnostica ufficiali e al rispetto delle procedure di serraggio e codifica, permette di mantenere le prestazioni del motore ai livelli previsti dal costruttore, garantendo al contempo l'efficienza energetica e la riduzione delle emissioni inquinanti conformemente agli standard internazionali.
