L'efficienza e le prestazioni dei moderni motori a combustione interna sono strettamente legate alla precisione e alla rapidità con cui il carburante viene iniettato nella camera di combustione. Al centro di questo processo ci sono gli iniettori, componenti cruciali che gestiscono la polverizzazione e l'introduzione del combustibile ad alta pressione. La comprensione della loro tecnologia, funzionamento e della pressione di apertura, sia a caldo che a freddo, è fondamentale per ottimizzare la resa del motore e ridurre consumi ed emissioni.
Tipi di Iniettori: Elettromagnetici e Piezoelettrici
Gli iniettori utilizzati per iniettare carburante ad alta pressione, adottati principalmente nei motori diesel ma anche nei sistemi di iniezione benzina ad alta pressione, possono appartenere a due diverse famiglie: iniettori elettromagnetici e iniettori piezoelettrici. La differenza fondamentale risiede nella tecnologia impiegata per sollevare lo spillo: una bobina magnetica nei primi, o un materiale piezoelettrico nei secondi. Riconoscere questi iniettori è possibile misurandone la resistenza tra i pin di connessione: gli iniettori piezoelettrici presentano valori estremamente alti, nell'ordine dei Kilo Ohm, mentre quelli elettromagnetici hanno una resistenza prossima allo zero. Questa distinzione tecnologica si traduce in diverse caratteristiche operative e prestazioni.

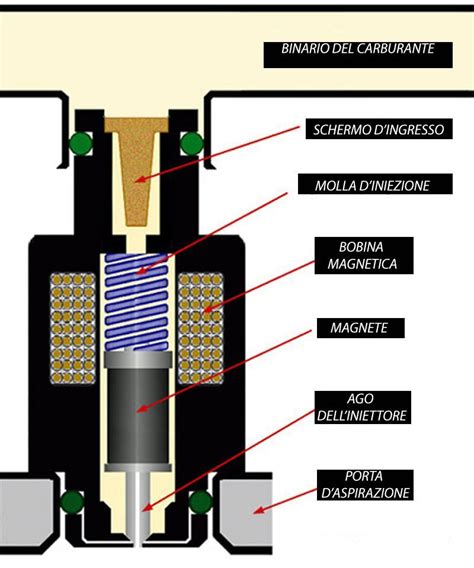

Iniettori Elettromagnetici
Negli iniettori elettromagnetici, il sollevamento dello spillo è controllato da un elettromagnete. Quando la centralina di iniezione invia un segnale elettrico, la bobina magnetica viene eccitata, generando un campo magnetico che attrae un piattello. Questo piattello aziona una sfera che, a sua volta, permette lo scarico della pressione dal volume di controllo dell'iniettore. L'abbassamento della pressione nel volume di controllo causa uno squilibrio di forze, consentendo allo spillo di aprirsi e al carburante di essere iniettato. Quando l'eccitazione cessa, lo scarico nel volume di controllo si chiude, la pressione si riequilibra e lo spillo si chiude, interrompendo l'iniezione.
Iniettori Piezoelettrici
Gli iniettori piezoelettrici sfruttano le proprietà di alcuni materiali, detti piezoelettrici, di deformarsi rapidamente quando sottoposti a un campo elettrico. Questa deformazione si traduce in un movimento preciso e velocissimo dello spillo, consentendo un controllo estremamente fine sull'iniezione. La rapidità di risposta degli iniettori piezoelettrici è uno dei loro maggiori vantaggi, permettendo più iniezioni per ciclo e una maggiore precisione nella dosatura del carburante, con benefici in termini di consumi, emissioni e prestazioni. Bosch, ad esempio, ha introdotto iniettori Piezo-Inline compatti e a inserimento rapido nella terza generazione del Common Rail, caratterizzati da un numero ridotto di componenti in movimento e una massa inferiore, che consentono una velocità di intervento doppia rispetto agli iniettori piezo e alle valvole magnetiche precedenti.

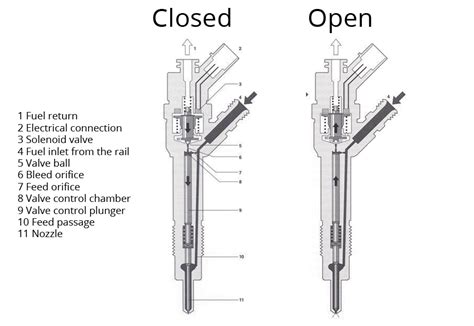

Funzionamento Dettagliato dell'Iniettore
Il funzionamento di un iniettore è un processo complesso ma affascinante, in cui la pressione gioca un ruolo centrale. I componenti più importanti per il funzionamento dell'iniettore includono lo spillo, una sfera e un piattello. In particolare, l'azionamento e quindi il sollevamento dello spillo dipendono dalla pressione presente nel volume di controllo. Una sfera, azionata da un piattello, a sua volta attirato da un elettromagnete (nel caso degli iniettori elettromagnetici), consente di scaricare la pressione o di mantenerla, determinando l'alzata dello spillo.
Quando l'iniettore è chiuso, senza l'eccitazione dalla centralina, le pressioni sopra e sotto lo spillo si equivalgono e lo spillo rimane in posizione di chiusura. Al momento dell'eccitazione da parte della centralina, la pressione nel volume di controllo viene abbassata. Viene a mancare l'equilibrio di pressione e lo spillo si apre. Nel momento in cui viene a mancare l'eccitazione, lo scarico nel volume di controllo si chiude, la pressione si riequilibra e lo spillo si chiude. Questo ciclo preciso e ripetibile è ciò che consente l'iniezione controllata del carburante.
Pin-out e Segnali di Comando
Il pin-out dell'iniettore è solitamente costituito da due soli pin, dove si trovano l'alimentazione pilotata dalla centralina di iniezione e il comando a massa, anch'esso collegato alla centralina di iniezione. L'apertura dell'iniettore avviene quando entrambi i segnali vengono forniti: positivo e massa. Questo sistema di controllo consente alla centralina di gestire con precisione i tempi e le durate delle iniezioni.

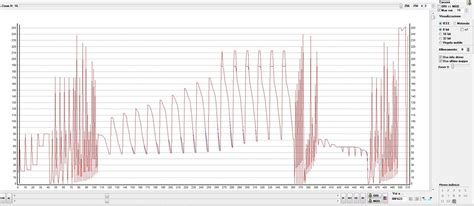

Oscillogramma dell'Iniezione
Per analizzare il funzionamento degli iniettori, è possibile utilizzare un oscilloscopio. In un moderno iniettore elettromagnetico, sarà possibile visualizzare almeno tre iniezioni: le due pre-iniezioni, che servono a riscaldare la camera di combustione e far incrementare la pressione gradualmente, più l'iniezione principale. L'oscilloscopio andrà settato con una scala dei tempi a 1 ms per ogni divisione e una scala dei volt ad almeno 10 Volt a divisione (o superiore). Questo permette di osservare le diverse fasi dell'iniezione e diagnosticare eventuali anomalie.
How a Common Rail Diesel Injector Works and Common Failure Points - Engineered Diesel

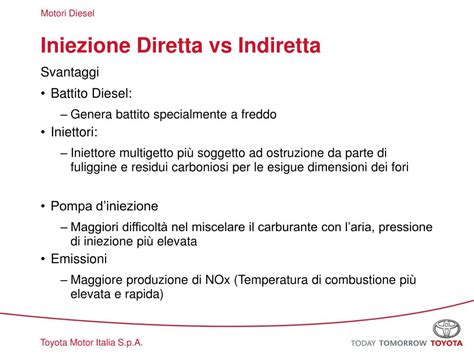

Iniezione Diretta vs Indiretta e l'Evoluzione della Pressione
L'iniezione diretta di benzina è una tecnologia relativamente recente che ha rivoluzionato l'efficienza dei motori a combustione interna. Sebbene sia ormai utilizzata con disinvoltura da parecchio tempo, questa metodica rimane la chiave per l'evoluzione futura dei motori. I vantaggi dell'iniezione diretta di benzina rispetto all'iniezione indiretta si possono riassumere in maggiore potenza e coppia, minori inquinanti, minori consumi e, più in generale, maggiore potenza e coppia specifica.
Una delle maggiori differenze è proprio il luogo in cui l'iniettore immette la quantità di combustibile. Con l'iniezione indiretta, la benzina veniva iniettata nei collettori di aspirazione a monte della valvola di scarico, dove si formava la miscela aria/benzina che poi entrava nel cilindro. La pressione mediamente si aggirava intorno ai 2,5-5 bar. Nel caso dei sistemi ad iniezione diretta, il combustibile viene iniettato direttamente in camera di combustione. Sebbene ciò possa apparire come una semplice questione topografica, le cose sono molto più complicate. A partire, ad esempio, dai valori di pressione. Già, perché se nel caso precedente bastavano i 5 bar, per iniettare in camera di combustione oggi bisogna superare i 70 bar, una differenza non da poco. Ma non solo.
Per ottenere quei livelli di pressione, a monte dell'iniettore ci dovrà essere un sistema di pompaggio in grado di produrre una pressione di ingresso abbastanza elevata. A tal punto che la pompa presente nel serbatoio delle vetture moderne ha solo il compito di raccogliere il combustibile e mandarlo ad una seconda pompa meccanica guidata dal motore. Iniettare benzina all'interno della camera di combustione pone difficoltà che ormai sono state superate.
D'altro canto, i vantaggi nell'iniettare direttamente in camera di combustione sono numerosi. L'azione di iniezione del carburante avviene attraverso un processo di evaporazione che assorbe calore, provocando un raffreddamento della carica che quindi consente di aumentare la densità della stessa. Al contrario, nel caso di iniezione indiretta, il fluido di lavoro, cioè il combustibile, assorbe calore dalle pareti dei collettori, riscaldandosi prima di entrare in camera di combustione. Il raffreddamento della carica consente anche di elevare il rapporto geometrico di compressione e, se il sistema è tarato in modo ottimale, la combustione avviene ancora prima che il fluido stesso tocchi qualche componente meccanico, migliorando notevolmente l'efficienza. A questo si aggiungono la maggior resistenza alla detonazione e la maggiore velocità di combustione, caratteristiche che consentono di elevare il regime massimo di giri. Sempre grazie all'iniezione diretta è possibile ottenere minori emissioni nella fase di warm-up del motore.

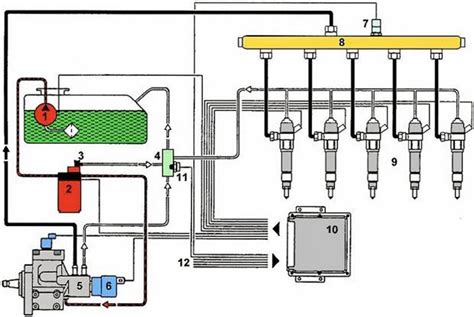

Sistemi Common Rail e Iniettore-Pompa
Nel settore automobilistico, il Common Rail (ovvero in italiano, condotto comune, o collettore comune) è un sistema di alimentazione ad iniezione diretta del carburante, utilizzato sia su motori diesel che benzina. È costituito da un tubo, il cosiddetto "rail", contenente il carburante spinto ad alta pressione tramite una pompa, e da una serie di iniettori (generalmente in numero pari a quello dei cilindri) dotati di elettrovalvole la cui apertura consente l'iniezione del carburante nei cilindri. L'iniezione ad alta pressione, che costituisce la principale differenza tra i sistemi di iniezione precedenti a pressione più bassa, offre vantaggi in termini di potenza e consumo di carburante rispetto alla precedente iniezione di carburante a pressione inferiore, iniettando il carburante sotto forma di un numero maggiore di goccioline più piccole, fornendo un rapporto molto più elevato tra superficie e volume.
Inventato dal fisico barese Mario Ricco, fu ideato, sviluppato e pre-industrializzato dal Gruppo Fiat (Magneti Marelli, Centro Ricerche Fiat filiale di Bari ed Elasis) e industrializzato da Bosch. Il lancio mondiale per le vetture di serie avvenne nel 1997 con la prima applicazione sulle Alfa Romeo 156 1.9 e 2.4 JTD. Si trattava di un sistema innovativo per il campo automobilistico, la cui evoluzione successiva, sviluppata da Bosch, ha portato a un notevole progresso nei motori diesel, con progressiva riduzione delle cilindrate e miglioramento delle prestazioni, caratteristiche che gli hanno permesso di rendere i motori diesel competitivi sul mercato motoristico per la mobilità individuale, in precedenza dominato dalle motorizzazioni a benzina.
Nonostante la storia del Common Rail in campo automobilistico risalga agli anni '80 e '90 del Novecento, motori con lo stesso principio del Common Rail erano già stati utilizzati in passato in ambito navale e ferroviario, su imbarcazioni e locomotive. Il Cooper-Bessemer GN-8 (del 1942) è un esempio di motore diesel Common Rail ad azionamento idraulico, conosciuto anche come Common Rail modificato.
Il principio del motore "Common Rail" ad iniezione diretta fu sviluppato dai ricercatori del politecnico di Zurigo a partire dagli anni trenta, ma era inapplicabile sui motori diesel per uso automobilistico. La prima applicazione su autovetture avvenne nel 1997: una pompa, indipendentemente dal regime di rotazione del motore, introduce gasolio all'interno di una condotta (il "common rail" o collettore comune) e genera una pressione all'interno della stessa, che diventa così un accumulatore idraulico, cioè una riserva di combustibile in pressione pronto per essere iniettato nei cilindri. Il gasolio in eccesso (ad alta temperatura) è rimandato al serbatoio dove si miscela con il gasolio a temperatura ambiente. Nelle prime applicazioni (Alfa Romeo 156 1,9 JTD) questo ricircolo di gasolio caldo nel serbatoio causava problemi di affidabilità legati all'innalzamento della temperatura globale nel circuito carburante, con pericoli di degradazione dei componenti di plastica. Elemento importantissimo nel sistema Common Rail è il filtro del gasolio, poiché gli iniettori di ultima generazione sono particolarmente sensibili alle impurità e all'acqua. Più che a problemi di infiltrazioni nel serbatoio del gasolio o in fase di rifornimento, il problema è dovuto alla condensazione notturna dell'umidità presente nell'aria a causa dell'abbassamento della temperatura nel serbatoio.
La pre-industrializzazione del sistema "Common Rail" iniziò nel 1990 dalla collaborazione tra Magneti Marelli, Centro Ricerche Fiat ed Elasis. Il 27 giugno 2008 fu presentata la seconda versione del Common Rail: il motore Multijet. La Fiat aveva presentato, nel 1986, la prima vettura con motore a ciclo diesel con iniezione diretta, la Fiat Croma TD i.d.; fece poi seguito, nell'ottobre del 1997, l'Alfa Romeo 156 JTD equipaggiata con un motore a ciclo diesel che lavorava con il sistema d'iniezione del combustibile "Common Rail".
Questo sistema è caratterizzato dalla presenza di una pompa a bassa pressione con in serie un'ulteriore pompa ad alta pressione, seguite da un condotto comune di accumulo ad alta pressione per il combustibile (da 30 al minimo a 300 MPa al massimo a pieno carico) e da iniettori a comando elettronico. Nei precedenti motori a combustione interna a iniezione diretta, una pompa ad alta pressione alimentava dei condotti ad alta pressione fino alle valvole controllate da un albero a camme, o agli iniettori ad apertura meccanica che si aprivano grazie alla pressione esercitata dal combustibile stesso su un corpo conico che otturava l'orifizio di iniezione e nebulizzazione, vincendo così la resistenza della molla (tarata tra i 35 e i 45 MPa per i grandi motori navali, e tra i 75 e i 95 MPa nei comuni motori per autotrazione) che lo manteneva in posizione di chiusura.
La pompa ad alta pressione mette il combustibile in pressione (generalmente pochissimi giri consentono già la generazione della pressione massima di funzionamento) e lo trasferisce al condotto comune che funge da serbatoio di accumulo della pressione. Il combustibile giunge quindi agli elettro-iniettori ed occupa due vani, uno sopra ed uno sotto l'ago polverizzatore. Le due forze contrastanti si annullano e l'ago resta in chiusura grazie a una piccola molla. Il vano superiore, detto camera di comando, ha uno sfogo regolato da una valvola a solenoide o a comando piezoelettrico. In questo modo, grazie alla grande velocità di reazione delle valvole di comando, è possibile ottenere anche più iniezioni per ogni ciclo di lavoro. Si ha quindi una pre-iniezione, per innalzare pressione e temperatura nella camera di combustione, una o più iniezioni principali ed anche delle post-iniezioni. I sistemi Common Rail riescono quindi a ridurre le rumorosità e gli elevati picchi di pressione, ed ottengono una combustione più ordinata, grazie alla quale diminuiscono le emissioni di gas incombusti ed i consumi (circa il 15%) e un sensibile aumento delle prestazioni (circa il 12%). I motori più sofisticati, in alcuni casi anche grazie agli iniettori piezoelettrici, possono effettuare fino a otto iniezioni per ciclo. Appartengono a questa famiglia i motori Fiat Multijet.
Il sistema iniettore-pompa è un'alternativa al Common Rail, costituito da un circuito a bassa pressione, dotato di pompa di alimentazione e filtro, che alimenta tanti iniettori-pompa quanti sono i cilindri del motore. Un unico albero a camme aziona i pistoncini di ciascun elemento pompante, generando la pressione necessaria per l'iniezione direttamente in prossimità dell'iniettore.
Le Pressioni di Iniezione nei Sistemi Moderni
Ormai la maggior parte dei propulsori Diesel sono a iniezione diretta di gasolio ad altissima pressione (i Common Rail di seconda e terza generazione raggiungono i 1.600 bar), per una migliore polverizzazione, che consente minori consumi. La pressione è un fattore cruciale per ottenere una nebulizzazione fine e omogenea del carburante, essenziale per una combustione efficiente.
Bosch ha improntato le generazioni del Common Rail sulla pressione d'iniezione: la prima generazione era caratterizzata da una pressione di 1.350 bar, la seconda generazione da una pressione di 1.600 bar. Con il passaggio alla terza generazione, l'attenzione è focalizzata sui dettagli tecnici del sistema, che per ora funziona con una pressione invariata di 1.600 bar. L'evoluzione tecnologica non si limita all'aumento della pressione, ma anche alla precisione e alla velocità con cui gli iniettori operano, grazie all'elettronica raffinata.
Impatto della Temperatura sulla Pressione di Apertura degli Iniettori
Le alte temperature ambientali rappresentano una sfida particolare per i motori diesel. In particolare, quando la temperatura del carburante aumenta notevolmente, gli iniettori possono surriscaldarsi, perdere prestazioni, usurarsi prematuramente o addirittura guastarsi completamente. Pertanto, è fondamentale comprendere i rischi legati alla formazione di vapore, al surriscaldamento del carburante e allo stress termico.
Il carburante diesel si espande quando viene riscaldato e la sua viscosità diminuisce. Il caldo aumenta il rischio di formazione di vapore, riduzione della densità del carburante e usura accelerata, soprattutto quando gli iniettori si surriscaldano. Una manutenzione adeguata e un monitoraggio costante del sistema di carburante sono quindi essenziali per evitare guasti legati al calore.
Questo aspetto è particolarmente rilevante per la pressione di apertura degli iniettori. Un carburante più caldo e meno denso potrebbe richiedere una taratura differente o essere più difficile da controllare con precisione, influenzando la qualità dello spray e quindi la combustione. La capacità di mantenere una pressione stabile e di iniettare con precisione indipendentemente dalle variazioni di temperatura del carburante è un indicatore della robustezza e dell'efficienza del sistema di iniezione.
Per i motori a benzina ad iniezione diretta, il raffreddamento della carica in camera di combustione, un vantaggio dell'iniezione diretta, contribuisce a migliorare la densità della carica stessa, e quindi l'efficienza complessiva. Questo dimostra come la gestione termica del carburante e della carica sia intrinsecamente legata alle prestazioni dell'iniezione.
Diagnostica e Manutenzione degli Iniettori
Per monitorare i valori degli iniettori e la pressione nel rail, è possibile utilizzare strumenti diagnostici come il VAG-COM. Entrando nella centralina motore, si possono visualizzare i valori di ogni iniettore. In genere, i valori degli iniettori devono essere compresi tra 0 e +/-2,99 mg. Se i valori eccedono questo intervallo, potrebbe indicare un problema. Ad esempio, si possono consultare i gruppi di misurazione (Meas. Blocs) della centralina: il GR 001, terzo finestrino, per la pressione del rail, e i GR 013 e GR 014 per i valori degli iniettori 1-2-3 e 4-5-6 rispettivamente.
È normale che i valori degli iniettori possano "ballare" leggermente, e che alcuni siano positivi e altri negativi, poiché gli iniettori compensano l'uno con l'altro per bilanciare la rotazione del motore. Ad esempio, valori come 0.31 mg/str, 0.19 mg/str, -0.21 mg/str, -0.33 mg/str sono considerati normali se rientrano nel range di +/- 2,99 mg/str. I test dovrebbero essere eseguiti a un regime di minimo di circa 777 g/min.
La manutenzione è cruciale per la durata e l'efficienza degli iniettori. Aziende come Diesel Fix Neuss offrono iniettori diesel rigenerati e rigorosamente testati che soddisfano le specifiche OEM. Ogni iniettore viene completamente smontato e pulito a fondo. Successivamente, vengono sostituite le parti usurate e l'iniettore viene testato per portata, modello di spruzzo e tenuta. Gli iniettori rigenerati rappresentano un'alternativa economica ai pezzi nuovi, garantendo comunque elevati standard qualitativi. Il costante impegno e i continui investimenti in ricerca e sviluppo, come quelli della Firad nel campo dell'iniezione Diesel, mirano a offrire una gamma di prodotti sempre più vasta e di estrema affidabilità, anche per i nuovi sistemi Common Rail e iniettori pompa.
L'Importanza della Pressione Rail
La pressione del rail è un parametro fondamentale per il corretto funzionamento dei sistemi di iniezione diretta. Nel Common Rail, la condotta comune funge da accumulatore di pressione, mantenendo il carburante a valori elevatissimi, che possono variare da 30 MPa al minimo a 300 MPa al massimo a pieno carico. Questo assicura che il carburante sia sempre disponibile alla pressione richiesta per una nebulizzazione ottimale, indipendentemente dal regime del motore o dal carico.
Il controllo della pressione nel rail è gestito da un regolatore di pressione e monitorato dalla centralina di controllo elettronico, che interviene per mantenere i valori ottimali. Variazioni significative o anomale nella pressione del rail possono indicare problemi alla pompa ad alta pressione, al regolatore o ad altri componenti del sistema di alimentazione. Pertanto, il monitoraggio costante di questo valore è essenziale per la diagnostica e la manutenzione predittiva del motore.
