Guida ai Connettori ISO della Fiat Bravo: Installazione e Soluzione Problemi

L'installazione o la sostituzione di un'autoradio in una Fiat Bravo può sembrare un'operazione complessa, soprattutto quando si incontrano cavi tranciati o si cerca di integrare nuove funzionalità come i comandi al volante o una retrocamera. Questa guida si propone di chiarire i dubbi più comuni e fornire indicazioni pratiche per affrontare queste sfide.

Comprendere i Connettori ISO: Alimentazione e Casse

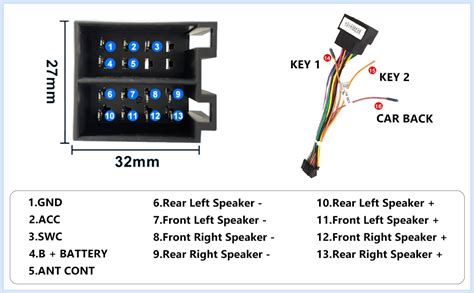

I connettori ISO sono lo standard internazionale per il cablaggio delle autoradio e sono suddivisi in due blocchi principali: il connettore di alimentazione (spesso identificato come ISO A) e il connettore per le casse (ISO B).

Il Connettore di Alimentazione (ISO A)

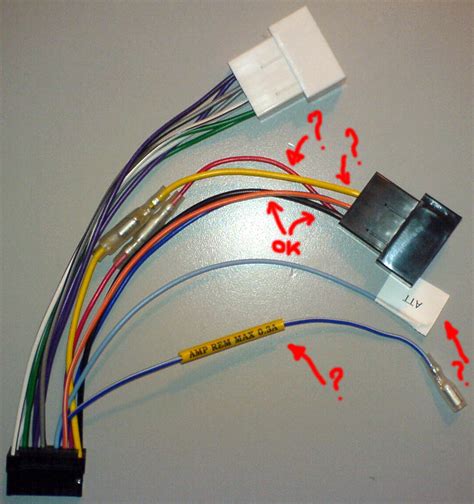

Nella Fiat Bravo, come in molti altri veicoli, il connettore di alimentazione può presentare alcune specificità. Se lo spinotto dell'alimentazione presenta fili tranciati o tirati, è fondamentale identificarne la funzione prima di procedere con qualsiasi collegamento. Ad esempio, è possibile che gli unici cavi collegati siano il GIAL-NERO (posizione 6) e il NERO (posizione 8). Il cavo NERO è quasi certamente il negativo dell'alimentazione. Il cavo GIAL-NERO, data la sua posizione, potrebbe essere l'illuminazione dell'autoradio, ovvero il cavo che riceve 12V quando le luci del veicolo sono accese, servendo a ridurre l'illuminazione del display dell'autoradio di notte.

Per identificare la funzione dei cavi, è indispensabile armarsi di un tester. Il colore dei cavi può variare e non sempre è un indicatore affidabile. Ecco come procedere:

1. Identificazione del Negativo: Tenere fisso un puntale del tester sul cavo negativo (il NERO, in genere).
2. Identificazione del Positivo Permanente (Giallo): Con l'altro puntale, passare sugli altri fili uno per uno. Cercare un cavo che fornisca 12V costanti, anche a quadro spento. Questo è il positivo permanente (BATT+ o MEMORY), spesso di colore giallo. Questo cavo serve a mantenere la memoria delle impostazioni dell'autoradio.
3. Identificazione del Sottochiave (Rosso): Accendere il quadro dell'auto e ripetere il test. Cercare un cavo che fornisca 12V solo a quadro acceso. Questo è il sottochiave (ACC o IGNITION), spesso di colore rosso. Questo cavo accende e spegne l'autoradio insieme al veicolo.
4. Identificazione Illuminazione (Arancione/Arancio-Bianco): Accendere i fari del veicolo. Cercare un cavo che fornisca 12V quando le luci sono accese. Questo è il cavo per l'illuminazione (ILLUMINATION o DIMMER), spesso arancione o arancio-bianco.
5. Identificazione Antenna Elettrica/Amplificatore (Blu): Potrebbe esserci un cavo (spesso blu) per l'antenna elettrica o per alimentare un amplificatore. Questo cavo fornisce 12V solo quando l'autoradio è accesa.

Se i fili sono tranciati, come spesso accade, la soluzione più pratica è l'acquisto di un nuovo spinotto ISO. Un adattatore ISO nuovo può costare tra i 5 e i 7 euro. La sostituzione dello spinotto danneggiato è generalmente preferibile a tentativi di riparazione complessi, soprattutto quando si tratta di un filo tirato che potrebbe richiedere lo smontaggio del morsetto per essere ristretto correttamente.

Il Connettore delle Casse (ISO B)

Lo spinotto ISO delle casse raramente presenta problemi come fili tranciati, ma è sempre buona norma verificarne l'integrità. Ogni coppia di fili corrisponde a un altoparlante:

• Anteriore Destra (+/-)
• Anteriore Sinistra (+/-)
• Posteriore Destra (+/-)
• Posteriore Sinistra (+/-)

Adattatori Specifici e Integrazione Canbus per la Fiat Bravo

L'installazione di una nuova autoradio, come un Pioneer DEH-2120UB, in una Fiat Bravo può richiedere un adattatore specifico, specialmente se si desiderano mantenere funzioni come i comandi al volante o ricevere segnali dal veicolo (come la retromarcia). Molte autoradio moderne, infatti, necessitano di informazioni dal sistema CAN-BUS dell'auto.

Il Ruolo del Canbus

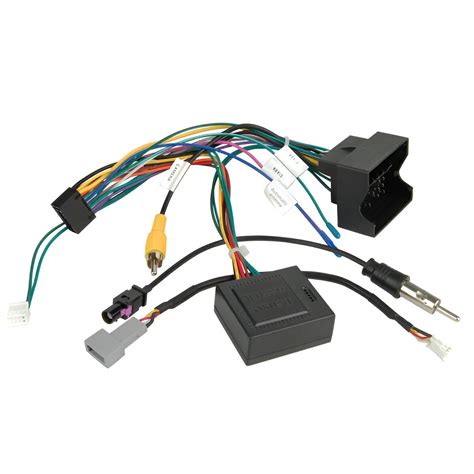

Il Canbus è una rete di comunicazione digitale all'interno del veicolo che permette alle varie centraline di scambiarsi informazioni. Non essendo indicata una polarità su alcuni cavi, è probabile che ci si riferisca a una connessione alla linea CAN. Questo significa che, a meno di trovare un decoder ad hoc per il Canbus, occorre esternalizzare alcuni cavi (come i KEY per i comandi al volante) e collegarli direttamente ai pin del connettore presente sotto il volante. Tuttavia, sul mercato sono disponibili adattatori specifici per la Fiat Bravo che includono una scatoletta per il Canbus, la quale dovrebbe recuperare i comandi al volante e altri segnali.

Un adattatore universale potrebbe non essere sufficiente se si desidera sfruttare appieno le funzionalità dell'auto. L'acquisto di un adattatore che dichiara di essere fatto apposta per la Bravo e che include un decoder Canbus è una scelta promettente. Questi adattatori spesso non includono istruzioni dettagliate, ma è possibile trovare schemi online (ad esempio su AliExpress, cercando lo schema del decoder Canbus specifico).

Collegamento dei Comandi al Volante (KEY)

Se l'adattatore è dotato di una scatoletta Canbus, questa dovrebbe essere in grado di tradurre i segnali dei comandi al volante in un formato compatibile con la nuova autoradio. Senza un adattatore Canbus, i cavi KEY dovrebbero essere collegati manualmente ai pin sotto il volante.

Il Pin ANT e l'Antenna Elettrica

Il pin ANT, solitamente blu, è dedicato all'antenna elettrica o all'alimentazione di un amplificatore d'antenna. Se la tua Fiat Bravo ha un'antenna amplificata (cosa comune sui modelli più recenti, anche se non visibilmente "elettrica" nel senso di estensibile), è fondamentale collegare questo pin per garantire una buona ricezione radio.

Reverse Detecting Line (Segnale Retromarcia)

Un altro pin cruciale in alcune installazioni è il A5 Reverse Detecting Line. Questo cavo serve a segnalare all'autoradio (e in particolare a un display con retrocamera) che il veicolo è in retromarcia.

• Senza Canbus: In un adattatore senza Canbus, il cavo Reverse Detecting Line è solitamente indicato per essere collegato direttamente al filo della telecamera, a sua volta collegato al positivo del fanale di retromarcia.
• Con Canbus: Con un adattatore dotato di Canbus, il segnale di retromarcia potrebbe essere fornito direttamente dal Canbus stesso. Il decoder Canbus è in grado di leggere questa informazione dalla rete del veicolo e fornirla all'autoradio tramite il cavo Reverse Detecting Line. Questo semplifica notevolmente l'installazione, evitando di dover intercettare il cavo del fanale di retromarcia.

Gestione della Retrocamera: Alimentazione e Segnale

L'installazione di una retrocamera richiede attenzione sia per l'alimentazione che per il segnale video.

Alimentazione della Retrocamera

Due sono le opzioni principali per alimentare la retrocamera:

1. Dal Fanale di Retromarcia: L'approccio più comune e consigliato è alimentare la retrocamera direttamente dal positivo del fanale di retromarcia. Questo assicura che la telecamera si attivi solo quando la retromarcia è inserita. La maggior parte delle retrocamere non supera i 500 mA di assorbimento, quindi la sezione del filo del fanale di retromarcia è solitamente sufficiente. Questo metodo è semplice e affidabile.
2. Dall'Uscita "Rev-out" della Radio o Decoder: Alcuni tutorial suggeriscono di prelevare l'alimentazione della retrocamera dal cavo di uscita "Rev-out" del decoder Canbus o direttamente dall'ingresso radio, tagliando il cavo che va dal decoder all'ingresso radio. Sebbene tecnicamente possibile, questa opzione è meno diretta e potrebbe creare complicazioni se il cavo "Rev-out" è destinato principalmente a fornire un segnale logico all'autoradio piuttosto che un'alimentazione robusta. È preferibile utilizzare il cavo "Rev-out" come segnale per l'autoradio, indicandole di mostrare l'immagine della telecamera, e alimentare la telecamera separatamente dal fanale.

Segnale Video della Retrocamera

Il segnale video della retrocamera viene inviato all'autoradio tramite un cavo video (solitamente RCA giallo). È fondamentale che l'autoradio sia predisposta per l'ingresso video della retrocamera. Il cavo "Reverse Detecting Line" (A5) è quello che comunica all'autoradio che è il momento di visualizzare il segnale video proveniente dalla telecamera.

Il Cavo dell'Antenna Radio

Il cavo dell'antenna è un componente spesso trascurato ma fondamentale per una buona ricezione radio. Se il cavo dell'antenna è danneggiato o si sospetta un malfunzionamento, è consigliabile sostituirlo completamente.

Caratteristiche del Cavo Antenna

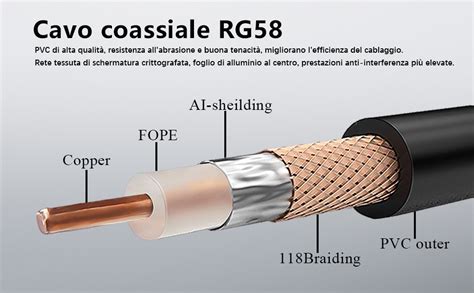

Il cavo dell'antenna radio è tipicamente un cavo coassiale nero, senza sigle stampate o incise sui lati. È separato dagli altri cavi di alimentazione e delle casse, scorrendo spesso liberamente all'interno dell'abitacolo fino al tetto, dove si connette all'antenna esterna.

Sostituzione del Cavo Antenna

Se è necessaria la sostituzione, è fondamentale utilizzare un cavo coassiale specifico per autoradio. Farlo arrivare fino al tetto richiede una certa manualità e pazienza. Il percorso ideale è seguire il cablaggio esistente, facendolo passare sotto i rivestimenti interni, lungo i montanti e il cielo dell'auto. È un'operazione che richiede tempo ma garantisce un risultato ottimale. Un cavo coassiale di buona qualità ridurrà al minimo le interferenze e migliorerà la ricezione. Prima di procedere alla sostituzione completa, è sempre opportuno verificare con un tester la continuità del cavo e la presenza di eventuali cortocircuiti, per accertarsi che il problema sia effettivamente lì.

Conclusioni Preliminari sull'Installazione

In sintesi, l'installazione di un'autoradio aftermarket in una Fiat Bravo, soprattutto se si vuole integrare funzionalità avanzate, richiede un approccio metodico:

1. Verifica con Tester: Identificare la funzione di ogni filo del cablaggio originale.
2. Spinotto ISO Nuovo: Sostituire lo spinotto ISO di alimentazione se danneggiato.
3. Adattatore Canbus: Optare per un adattatore specifico per la Fiat Bravo con decoder Canbus per i comandi al volante e i segnali veicolo.
4. Retrocamera: Alimentare la retrocamera dal fanale di retromarcia e utilizzare il segnale "Reverse Detecting Line" per l'autoradio.
5. Cavo Antenna: Verificare l'integrità del cavo antenna e sostituirlo se necessario, utilizzando un cavo coassiale di qualità.

Seguendo questi passaggi, l'installazione sarà più agevole e si potranno sfruttare appieno le potenzialità della nuova autoradio.
