Connettore OBD2 Bluetooth Subaru: Diagnostica Avanzata per il Tuo Veicolo

Nel panorama automobilistico moderno, la capacità di monitorare e diagnosticare lo stato di salute di un veicolo è diventata sempre più accessibile anche per i non professionisti. Al centro di questa rivoluzione tecnologica si trova il sistema On-Board Diagnostics II, comunemente abbreviato in OBD2. Se termini come "ECU", "codici di errore" o "connettore a 16 piedini" ti sembrano complessi, continua a leggere per esplorare in dettaglio cos'è un connettore OBD2, il suo scopo nel tuo veicolo e, in particolare, come un connettore OBD2 Bluetooth si integra con l'ecosistema Subaru per offrire un'esperienza di diagnostica intelligente e user-friendly.

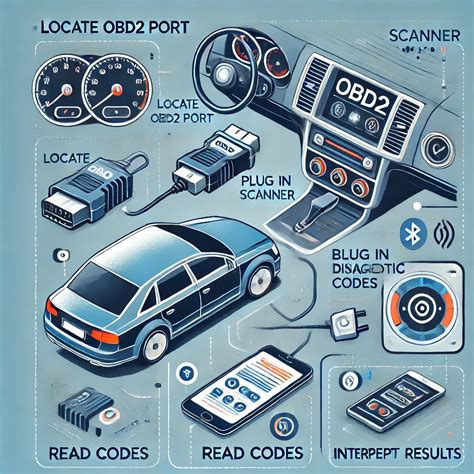

Cos'è il Sistema OBD2 e Perché è Fondamentale

On-Board Diagnostics II, o OBD2, rappresenta un sistema di autodiagnostica di bordo e segnalazione, presente nella quasi totalità dei veicoli moderni. Questo complesso sistema è costituito da un’unità di controllo elettronica (ECU), responsabile della gestione di molteplici funzioni del veicolo, affiancata da diversi sensori e spie luminose che fungono da indicatori visivi per il conducente. Il funzionamento di base prevede che i sensori ispezionino costantemente i vari sottosistemi all’interno del veicolo. In caso di rilevamento di guasti o anomalie, queste informazioni vengono immediatamente segnalate alla ECU.

La semplice segnalazione dei guasti, tuttavia, sarebbe insufficiente se non ci fosse un metodo per interpretare questi errori e agire di conseguenza. Per questo motivo, l’ECU non solo riceve le segnalazioni, ma genera anche specifici codici di errore diagnostici, noti come DTC (Diagnostic Trouble Codes), e li immagazzina. Questi codici sono poi disponibili per l’ispezione da parte di scansionatori esterni OBD. L’accesso a tali codici avviene tramite un connettore OBD2, il quale si collega alla porta OBD a 16 piedini presente nel veicolo. Questo sistema integrato permette di avere una panoramica dettagliata dello stato operativo dell'auto, rendendo la diagnostica più efficiente e mirata.

Il Connettore OBD2: Un Ponte tra Veicolo e Strumento Diagnostico

Il connettore OBD2 costituisce un’estremità del cavo adattatore che viene collegato fisicamente alla porta OBD del veicolo. La sua funzione principale è quella di interfaccia di comunicazione, consentendo la trasmissione di informazioni cruciali tra uno strumento di scansione diagnostica e il sistema OBD2 del veicolo. Questa interfaccia è il punto focale attraverso cui i dati generati dall'ECU possono essere estratti e analizzati.

I connettori OBD2 sono disponibili essenzialmente in due versioni principali: cablata e senza fili. Come suggerisce il nome, il connettore cablato richiede un collegamento fisico diretto allo strumento di scansione, che avviene tramite un apposito cavo. D’altra parte, i connettori OBD2 senza fili offrono una maggiore flessibilità, poiché si interfacciano con lo strumento di scansione, che solitamente è uno smartphone, un tablet o un computer, tramite tecnologie come il Bluetooth o il WiFi. Questa caratteristica rende i connettori senza fili particolarmente convenienti per la diagnostica on-the-go o per chi desidera monitorare i parametri del veicolo in tempo reale senza l'ingombro dei cavi.

Il connettore OBD2 è progettato per leggere e tradurre le informazioni diagnostiche in tempo reale, direttamente dall’unità di controllo elettronico (ECU). In quanto tale, utilizzando questo connettore e un appropriato strumento di scansione, è possibile comprendere cosa non va nei veicoli semplicemente analizzando i codici di errore ricevuti. Oltre alla lettura dei codici, la funzionalità del connettore si estende anche a consentire l'uso di strumenti di scansione per riprogrammare e riparare, in alcuni casi, i vari sottosistemi all’interno del veicolo. Questo permette all'utente o al meccanico di farsi un’idea chiara dello stato del veicolo e di identificare il problema, talvolta anche a chilometri di distanza dall’auto, grazie alla possibilità di accedere ai dati diagnostici.

Tipologie Fisiche di Connettori OBD2

Oltre alla distinzione tra versioni cablate e wireless, i connettori OBD2 possono presentare differenze anche in termini di dimensioni fisiche e caratteristiche elettriche, influenzate dal tipo di veicolo a cui sono destinati. Queste variazioni hanno portato alla definizione di due tipologie principali: i connettori di tipo A e quelli di tipo B.

I connettori di tipo A si possono trovare comunemente in veicoli più piccoli, come le auto passeggeri. Sono progettati per gestire specifiche configurazioni elettriche e protocolli di comunicazione adeguati a queste classi di veicoli. Al contrario, i connettori di tipo B sono tipicamente impiegati in veicoli di dimensioni medie e grandi, inclusi camion e altri mezzi pesanti. Questi connettori sono spesso associati a requisiti di alimentazione e trasmissione dati differenti, adatti alle maggiori complessità e ai carichi elettrici di tali mezzi.

Un aspetto interessante che distingue queste tipologie è la relazione tra il tasso di baud (la velocità di trasmissione dei dati) e la lunghezza del cavo adattatore. Generalmente, a un tasso di baud alto corrisponde la necessità di un cavo adattatore corto per mantenere l'integrità del segnale e garantire una comunicazione affidabile. Per questo motivo, risulta comune trovare connettori di tipo B, spesso impiegati in contesti dove la porta OBD può essere meno accessibile, con una lunghezza notevole del cavo, mentre i connettori di tipo A tendono ad avere cavi più corti, dati i loro tassi di baud e l'ubicazione più comoda nelle autovetture.

La Pinout del Connettore OBD2: Ogni Piedino ha il Suo Scopo

Il connettore OBD2 è, come accennato, una porta a 16 piedini, o pin. Ogni piedino all'interno di questo connettore svolge uno scopo distinto e specifico, fondamentale per la corretta trasmissione e interpretazione dei dati diagnostici. Alcuni di questi piedini sono standardizzati e i loro usi sono definiti con precisione da enti come la Society of Automotive Engineers (SAE) e l’International Organization for Standardization (ISO), garantendo una compatibilità universale per le funzioni diagnostiche di base. Altri piedini, invece, sono lasciati alla discrezione del produttore del veicolo, permettendo l'implementazione di funzionalità specifiche per marca e modello.

Analizziamo la funzione di ciascun piedino, distinguendo tra quelli standardizzati e quelli personalizzabili:

• Piedino 1: A discrezione del produttore. Questo piedino non è standard e dipende dalle specifiche del costruttore del veicolo.
• Piedino 2: Bus SAE J1850 + (VPW / PWM). Questo piedino rappresenta il bus positivo del protocollo SAE J1850. Può supportare la modulazione di larghezza di impulso variabile (VPW) a 41,6 kb/s o la modulazione di larghezza di impulso (PWM) a 10,4 kb/s. È una rete di controllori indipendenti, senza un computer ospitante.
• Piedino 3: A discrezione del produttore. Questo piedino non è standard e dipende dalle specifiche del costruttore del veicolo.
• Piedino 4: Massa del telaio. È il piedino dedicato alla messa a terra del telaio del veicolo, fornendo un riferimento comune per i circuiti elettrici.
• Piedino 5: Massa del segnale. Questo piedino è la messa a terra specificamente per i segnali di comunicazione, garantendo la pulizia e l'affidabilità dei dati trasmessi.
• Piedino 6: CAN alto (ISO 15765-4 e SAE J2284). È il piedino del CAN alto, che segue un protocollo CAN di 2 cavi alla velocità di 1 Mbps. Il protocollo ISO 15765-4 CAN è disponibile nei veicoli costruiti nel 2008 o successivamente negli Stati Uniti e supporta un metodo di comunicazione a 2 fili.
• Piedino 7: Linea ISO 9141-2 / ISO 14230-4 K. Questo piedino è la linea K, che usa la comunicazione seriale asincrona a 0,4 kb/s o 10,4 kb/s. È principalmente usato in veicoli europei, alcuni veicoli asiatici e Chrysler. Il protocollo rappresenta la logica della tensione in forma 0 o 1, dove lo 0 logico rappresenta la bassa tensione e l'1 logico l'alta tensione. Questo protocollo è anche conosciuto come KWP (Keyword Protocol).
• Piedino 8: A discrezione del produttore. Similmente ad altri, è un piedino non standard, il cui utilizzo è deciso dal produttore.
• Piedino 9: A discrezione del produttore. Non serve per la normale comunicazione e il suo uso è specificato dal costruttore.
• Piedino 10: Bus SAE J1850 - (solo PWM). Questo piedino è il bus negativo del protocollo SAE J1850, specificamente per la modulazione di larghezza di impulso (PWM).
• Piedino 11: A discrezione del produttore. Non serve per la normale comunicazione e il suo uso è specificato dal costruttore.
• Piedino 12: A discrezione del produttore. Non serve per la normale comunicazione e il suo uso è specificato dal costruttore.
• Piedino 13: A discrezione del produttore. Non serve per la normale comunicazione e il suo uso è specificato dal costruttore.
• Piedino 14: CAN basso (ISO 15765-4, SAE J2284). È il piedino del CAN basso, che completa il metodo di comunicazione a 2 fili del protocollo CAN a 1 Mbps.
• Piedino 15: Linea ISO 9141-2 / ISO 14230-4 L (opzionale). È la linea K opzionale, usata per la comunicazione seriale asincrona. È più comune in Europa e nei veicoli Chrysler, e viene usato nei veicoli asiatici con piedino 7 di linea K.
• Piedino 16: Alimentazione della batteria del veicolo. Si collega direttamente alla batteria del veicolo per fornire alimentazione agli strumenti di scansione. Questo piedino è vitale per il funzionamento degli scanner. I connettori di Tipo A tipicamente forniscono 12V/4A, mentre quelli di Tipo B forniscono 24V/2A.

I piedini 2, 4, 5 e 16 hanno un ruolo universale nella diagnostica. Per esempio, i piedini 2, 4, 5 e 16 supportano il protocollo SAE J1850 VPW. Questo protocollo utilizza una modulazione di larghezza di impulso variabile a 41,6 kb/s ed è una rete di controllori indipendenti, senza un computer ospitante. Similmente, il protocollo SAE J1850 PWM, con un’ampiezza di impulso variabile a 10,4 kb/s, è stato largamente utilizzato.

I Protocolli di Comunicazione OBD2

La comunicazione diagnostica veicolare non è gestita da un unico standard, ma da una serie di protocolli che operano attraverso i piedini del connettore OBD2. I protocolli OBD2 sono costituiti da quattro varianti principali, oltre al più recente CAN, ognuna con le proprie caratteristiche e aree di applicazione.

1. SAE J1850 VPW (Variable Pulse Width): Questo protocollo usa una modulazione di larghezza di impulso variabile a 41,6 kb/s. È una rete di controllori indipendenti e si distingue per essere "senza testa", ovvero non richiede un computer ospitante centrale per il suo funzionamento. È stato ampiamente utilizzato, specialmente in alcuni veicoli General Motors e Chrysler.
2. SAE J1850 PWM (Pulse Width Modulation): Simile al VPW, questo protocollo funziona con un’ampiezza di impulso variabile a 10,4 kb/s. È stato prevalentemente impiegato da Ford.
3. ISO 9141-2 / ISO 14230-4 K Line (KWP - Keyword Protocol): Questo protocollo è molto comune in Europa, in alcuni veicoli asiatici e in Chrysler. Utilizza la comunicazione seriale asincrona a velocità che variano tra 0,4 kb/s e 10,4 kb/s. La sua peculiarità è che rappresenta la logica della tensione in forma di 0 o 1, dove lo 0 logico corrisponde a bassa tensione e l'1 logico ad alta tensione. Il piedino 7 di linea K è il principale per questo protocollo, mentre il piedino 15 (Linea L) è opzionale. ISO 14230-4 è spesso conosciuto come KWP (Keyword Protocol).
4. ISO 15765-4 CAN (Controller Area Network): Questo è il protocollo più moderno e performante, ed è disponibile nei veicoli costruiti dal 2008 in poi negli Stati Uniti, e ormai quasi ovunque. Funziona con un metodo di comunicazione a 2 fili, i piedini CAN alto (6) e CAN basso (14), e offre una velocità elevata di 1 Mbps. La sua robustezza e velocità lo rendono ideale per la trasmissione di grandi quantità di dati in tempo reale.

I piedini 4, 5, 6, 14 e 16 supportano il protocollo CAN. È importante notare che, sebbene le porte OBD2 siano standardizzate per funzionare con qualsiasi strumento di scansione disponibile in commercio, diversi piedini, inclusi 1, 3, 8, 9, 10, 11, 12 e 13, non sono richiesti per la comunicazione standard definita dagli enti internazionali. Di conseguenza, i produttori di veicoli codificano questi piedini per trasmettere informazioni specifiche per la marca e il modello di ciascun veicolo. Inoltre, i piedini standardizzati codificano diversi tipi di dati che devono essere decifrati correttamente dallo strumento di scansione. Trovare informazioni specifiche su ciascun produttore di veicoli potrebbe risultare difficile e confuso, data la varietà delle implementazioni.

La Specificità del Produttore nel Sistema OBD2

Nonostante l'obiettivo primario dell'OBD2 sia la standardizzazione della diagnostica veicolare, esiste una realtà intrinseca di specificità a livello di produttore che aggiunge complessità al sistema. Se da un lato le porte OBD2 sono universalmente standardizzate per consentire la connessione con qualsiasi strumento di scansione disponibile in commercio, dall'altro, come evidenziato nella sezione della pinout, non tutti i 16 piedini sono vincolati a protocolli o funzioni standard.

Nello specifico, i piedini 1, 3, 8, 9, 10, 11, 12 e 13 rientrano nella categoria di quelli "a discrezione del produttore" e non sono richiesti per la comunicazione standardizzata. Questo significa che le case automobilistiche hanno la libertà di assegnare a questi piedini funzioni proprietarie, utilizzandoli per trasmettere informazioni specifiche per la marca e il modello di ciascun veicolo. Ad esempio, un costruttore potrebbe utilizzare un piedino non standard per accedere a moduli di controllo del corpo, sistemi di infotainment o altre funzioni interne che non rientrano nella diagnostica delle emissioni richiesta dallo standard OBD2.

Questa personalizzazione può estendersi anche ai piedini standardizzati, dove, sebbene il protocollo di comunicazione sia definito, il modo in cui i dati vengono codificati e i valori interpretati può variare leggermente tra i diversi produttori. Per esempio, i codici di errore generici sono universali, ma esistono anche codici specifici del produttore che offrono maggiori dettagli sui guasti. Questa variabilità rende talvolta difficile e confuso trovare informazioni diagnostiche complete e specifiche per un particolare veicolo senza l'ausilio di strumenti diagnostici avanzati o software dedicati. La necessità di decifrare questi dati specifici richiede che gli strumenti di scansione siano aggiornati e dotati di librerie di dati che includano le interpretazioni proprietarie.

A titolo di esempio generale di piedinature che possono avere implementazioni specifiche, sebbene le informazioni esatte per ogni modello siano complesse da catalogare, si possono citare alcune interpretazioni comuni o ipotetiche per i piedini a discrezione del produttore che si integrano con il sistema generale. Ad esempio, il piedino 3 potrebbe essere usato per un bus CAN a bassa velocità (125 Kb), impiegato per la comunicazione tra l'unità di controllo del quadro strumenti (IC) o sistemi di accesso remoto senza chiave (RFA) e altre unità. Allo stesso modo, il piedino 11 potrebbe essere un altro piedino per un bus CAN a bassa velocità (125 Kb), con funzionalità simili per IC e RFA. Questo sottolinea come anche i piedini "non standard" siano parte integrante della rete di comunicazione del veicolo, seppur con ruoli definiti internamente dal costruttore.

OBD2 Bluetooth per Veicoli Subaru: Un Focus sulla Diagnostica Intelligente

Quando si cerca un dispositivo OBD Bluetooth Subaru, si è alla ricerca di uno strumento diagnostico affidabile e facile da usare, capace di connettersi al proprio veicolo Subaru tramite Bluetooth e di fornire dati in tempo reale, leggere i codici di errore e monitorare le prestazioni. Questi dispositivi sono particolarmente popolari tra i proprietari di Subaru, inclusi modelli come la Subaru XV, i quali desiderano tenere traccia della salute del veloro veicolo, resettare codici o utilizzare software diagnostici avanzati. I migliori dispositivi OBD Bluetooth per Subaru non solo supportano i protocolli OBD2 standard, ma si integrano anche con applicazioni mobili e software diagnostici come Carly, rendendoli strumenti essenziali per la manutenzione moderna del veicolo.

L'intento di ricerca dietro un "OBD Bluetooth Subaru" si concentra tipicamente sulla scoperta di uno strumento diagnostico compatibile ed efficiente per i veicoli Subaru. Gli utenti possono desiderare di monitorare le prestazioni del motore, leggere e cancellare i codici di errore diagnostici (DTCs), o integrarsi con applicazioni di terze parti come Carly BMW o OBD2 Subaru Gauge (che è una funzionalità presente in alcune app specifiche per Subaru). Ad esempio, un proprietario di una Subaru XV potrebbe voler installare un dispositivo OBD2 per Subaru XV per tenere traccia dell'efficienza del carburante o della salute del motore. Questi dispositivi supportano spesso la terminologia "OBD2 Subaru", "OBD Bluetooth Car" e "OBD Scanner for Subaru", e sono compatibili con piattaforme sia Android che iOS, offrendo grande versatilità.

Per scegliere il miglior dispositivo OBD Bluetooth per la tua Subaru, è utile considerare uno scenario pratico. Immaginiamo di possedere una Subaru XV del 2018 e di voler monitorare le prestazioni del veicolo e diagnosticare eventuali problemi senza la necessità di recarsi da un meccanico. In questa situazione, la scelta ideale ricade su un dispositivo OBD Bluetooth che supporti l'OBD2 Subaru, offra dati in tempo reale, si integri con software diagnostici come Carly e sia compatibile con il tuo smartphone.

Ecco i passaggi chiave per scegliere il dispositivo OBD Bluetooth giusto per la tua Subaru:

1. Assicurati che il dispositivo supporti l'OBD2 Subaru e sia compatibile con la marca e il modello del tuo veicolo (ad esempio, "OBD2 per Subaru XV"). Questa è la base per una comunicazione efficace.
2. Verifica la connettività Bluetooth e la compatibilità con le app (ad esempio, "OBD Bluetooth Car", "OBD Scanner for Subaru"). Una buona integrazione software è fondamentale per un'esperienza utente positiva.
3. Cerca il supporto per software diagnostici specifici come Carly (anche se "Carly BMW" è menzionato, l'app Carly ha funzionalità per diverse marche) o "OBD2 Subaru Gauge" per funzionalità avanzate.
4. Accertati che il dispositivo supporti la lettura e la cancellazione dei DTCs, il monitoraggio dei dati in tempo reale e delle metriche di prestazione. Queste sono le funzioni diagnostiche essenziali.
5. Considera funzionalità aggiuntive come la compatibilità con "OBD Cable Subaru", "OBD2 USB Cable Subaru", o "OBD1 Subaru", se necessarie per modelli più vecchi o specifiche esigenze di connessione.

È importante notare che la scelta del dispositivo può variare in base alle funzionalità offerte e al prezzo. Per esempio, mentre un "Device A" potrebbe offrire connettività Bluetooth, compatibilità con Subaru XV, supporto per l'app Carly e monitoraggio dati in tempo reale a un prezzo di 39.99€, un "Device B" potrebbe offrire connettività Bluetooth, compatibilità con Subaru XV e monitoraggio dati in tempo reale, ma senza il supporto per l'app Carly, a un prezzo inferiore di 29.99€. La decisione dipenderà dalle esigenze specifiche dell'utente e dal budget.

Modulo OBD2 Bluetooth: Un Esempio di Prodotto nel Mercato

Nel vasto mercato degli accessori automobilistici, i moduli OBD2 Bluetooth rappresentano una categoria di prodotti in costante crescita, rispondendo alla crescente domanda di strumenti diagnostici accessibili. Un esempio concreto di tale dispositivo è il "Modulo OBD2 Bluetooth", che rientra perfettamente nella descrizione dei connettori senza fili sopra illustrati.

Questo tipo di modulo si collega alla porta OBD2 del veicolo e stabilisce una connessione Bluetooth con un dispositivo esterno, come uno smartphone o un tablet, su cui è installata un'app di diagnostica compatibile. La sua funzione è quella di leggere e trasmettere i dati diagnostici dall'ECU del veicolo, permettendo all'utente di visualizzare codici di errore, parametri del motore in tempo reale e altri dati utili per il monitoraggio e la manutenzione.

Il Modulo OBD2 Bluetooth, come descritto, offre una soluzione pratica per la diagnostica fai-da-te. È facile da installare e da utilizzare, rendendo la diagnostica veicolare accessibile a un pubblico più ampio, dai semplici appassionati di auto ai proprietari che desiderano una maggiore consapevolezza sulla salute del proprio mezzo. È fondamentale notare che tutti i marchi riportati appartengono ai legittimi proprietari; marchi di terzi, nomi di prodotti, nomi commerciali, nomi corporativi e società citati possono essere marchi di proprietà dei rispettivi titolari o marchi registrati da altre società e sono stati utilizzati a puro scopo esplicativo e/o ad indicare la compatibilità del prodotto, senza alcun fine di violazione dei diritti di copyright vigenti.

Articoli Correlati e Accessori per la Diagnostica Automobilistica

Oltre al modulo OBD2 Bluetooth, il mercato offre una moltitudine di prodotti e accessori che completano l'esperienza diagnostica e di intrattenimento a bordo del veicolo. Questi articoli spaziano da componenti essenziali a upgrade per migliorare la connettività e le funzionalità multimediali.

Ad esempio, è possibile trovare prodotti come microfoni, moduli specifici per l'integrazione di funzioni aggiuntive, chiavette USB per l'archiviazione dati o la riproduzione multimediale, e modulatore FM per trasmettere audio a sistemi radio più datati. I lettori multimediali, gli adattatori per diverse tipologie di connessioni, e le antenne per la ricezione radio o del segnale GPS sono altri esempi comuni.

Per la navigazione e l'informazione, sono disponibili mappe di aggiornamento per sistemi di navigazione integrati, monitoraggi della pressione degli pneumatici (TPMS), e decoder per la ricezione di segnali televisivi digitali (DVB-T). L'integrazione smartphone è sempre più richiesta, con prodotti come Carplay USB per l'integrazione dei sistemi Apple, Mirror Link per la duplicazione dello schermo dello smartphone, e Carplay wireless per una connessione senza cavi.

Non mancano accessori per la sicurezza, come allarmi e sistemi di monitoraggio. Per esigenze più tecniche, si possono trovare cablaggi specifici a 6 pin, amplificatori di segnale, o convertitori. I clienti che hanno acquistato prodotti diagnostici spesso si orientano anche verso navigatori GPS avanzati o accessori di finitura come porta targa specifici, a dimostrazione di un interesse generale verso la personalizzazione e l'ottimizzazione del proprio veicolo. Nel contesto della diagnostica, è utile considerare anche prodotti correlati come "OBD2 Software for Subaru", "OBD Scanner for Subaru" o "OBD Cable Subaru", che possono arricchire l'esperienza diagnostica, fornendo strumenti software più potenti o opzioni di connessione alternative per specifiche esigenze.
