Connettori per Sensori di Pressione degli Iniettori a Barra: Ruolo, Problematiche e Diagnosi

I connettori per i sensori di pressione degli iniettori a barra rappresentano un componente fondamentale nei moderni sistemi di alimentazione dei veicoli, sia benzina che diesel, in particolare nelle motorizzazioni Common Rail come i JTD e Multijet. Questi connettori svolgono un ruolo cruciale nella trasmissione dei segnali elettrici dai sensori di pressione alla centralina di controllo del motore, garantendo un'accurata iniezione del carburante e, di conseguenza, un'ottimale efficienza di combustione, contenimento dei consumi e riduzione delle emissioni nocive.

Il Cuore del Sistema: Gli Iniettori Diesel e la Loro Interconnessione

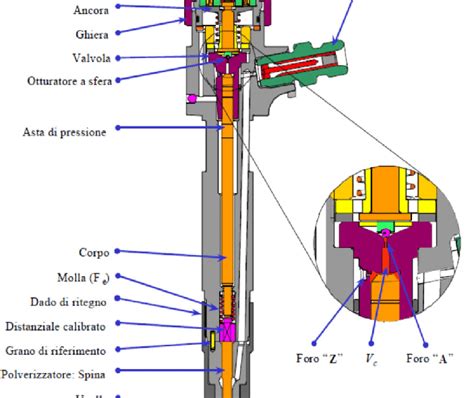

Gli iniettori diesel, in particolare quelli impiegati nei motori common rail, sono componenti di vitale importanza. La loro corretta funzionalità è direttamente correlata all'efficienza del consumo di carburante e alla drastica riduzione delle emissioni inquinanti. Un malfunzionamento degli iniettori può avere ripercussioni significative sulle prestazioni complessive del motore. Quando si manifestano problemi quali difficoltà di avviamento o un arresto improvviso del motore in un veicolo diesel, una delle cause più frequenti può essere imputata proprio a un guasto degli iniettori.

Prima di addentrarsi in test specifici mirati agli iniettori, è imprescindibile procedere con un'attenta esclusione di altre potenziali cause di malfunzionamento. Tra queste, sensori difettosi o problematiche relative alla valvola EGR (Exhaust Gas Recirculation) possono generare sintomi simili e devono essere verificati. Un'analisi preliminare essenziale riguarda le connessioni elettriche degli iniettori. Un cortocircuito in questi componenti, anche in un singolo punto, può infatti innescare una disfunzione a catena, coinvolgendo tutti gli iniettori e impedendo di fatto l'avviamento del motore.

La resistenza interna dell'iniettore costituisce un parametro critico da monitorare. Tale valore non è costante, ma variabile a seconda della tipologia di iniettore in esame, distinguendo tra iniettori elettromagnetici e piezoelettrici. Inoltre, la resistenza può essere influenzata dalle variazioni di temperatura ambientale e operativa. Questo controllo specifico viene eseguito con l'obiettivo di accertare l'assenza di continuità tra i fili dell'iniettore e la massa del veicolo, un'indicazione inequivocabile di un corretto isolamento elettrico. In una condizione di isolamento integro, il multimetro utilizzato per la misurazione mostrerà un valore di resistenza infinita, confermando l'integrità del circuito. Qualora si nutra il sospetto di un corto circuito verso massa, sarà necessario individuare con precisione la radice del problema, determinando se il guasto risieda intrinsecamente nell'iniettore stesso o nel cablaggio elettrico che lo serve.

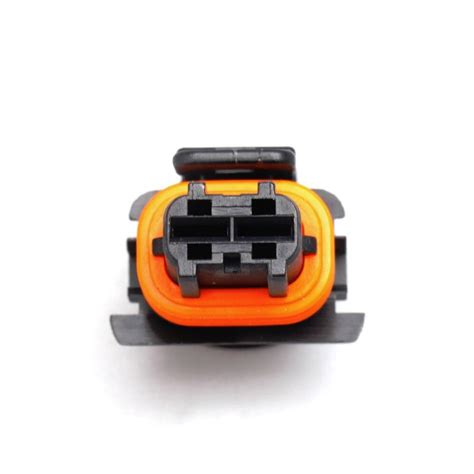

Problematiche Note sui Connettori degli Iniettori

È un fatto ben noto che i connettori per iniettori su veicoli turbodiesel, in particolare quelli prodotti da case automobilistiche come Fiat, Alfa Romeo e Lancia, inclusi modelli iconici come Fiat Stilo e Bravo equipaggiati con motori JTD sia a 8 che a 16 valvole, siano particolarmente soggetti a problematiche. Queste problematiche possono manifestarsi in diverse forme, compromettendo la comunicazione tra la centralina motore e gli iniettori, con conseguenti impatti negativi sulle prestazioni del veicolo.

Le cause di tali malfunzionamenti sono molteplici e spesso interconnesse:

• Vibrazioni e Stress Meccanici: I motori diesel, per loro natura, generano significative vibrazioni. Nel tempo, queste vibrazioni possono allentare le connessioni elettriche, causando micro-interruzioni nel segnale o una perdita di contatto.
• Corrosione e Ossidazione: L'esposizione a umidità, sbalzi di temperatura e agenti chimici presenti nel vano motore può portare alla corrosione e all'ossidazione dei contatti elettrici all'interno del connettore. Questo degrado aumenta la resistenza elettrica e può interrompere completamente il flusso di corrente.
• Deterioramento del Materiale: I materiali plastici utilizzati per la realizzazione dei connettori possono degradarsi a causa del calore elevato generato dal motore e dall'esposizione prolungata a oli e carburanti. La plastica può diventare fragile, fessurarsi o deformarsi, compromettendo la tenuta del connettore e la stabilità dei contatti.
• Problemi di Design Originale: In alcuni casi, il design originale del connettore potrebbe non essere stato sufficientemente robusto per resistere alle condizioni operative estreme tipiche di un vano motore diesel, portando a una maggiore incidenza di guasti rispetto ad altri componenti.
• Uso e Usura: Semplicemente l'età e il chilometraggio del veicolo contribuiscono all'usura dei connettori. Le operazioni di manutenzione che richiedono la disconnessione e riconnessione possono stressare ulteriormente i pin e le clip di bloccaggio.

Questi problemi possono manifestarsi con sintomi quali mancate accensioni, minimo irregolare, perdita di potenza, aumento dei consumi, fumo anomalo dallo scarico e, nei casi più gravi, l'impossibilità di avviare il motore. La diagnosi precisa diventa quindi essenziale per individuare la causa reale e non incorrere in sostituzioni inutili di componenti costosi.

Diagnosi e Controllo degli Iniettori Diesel: Un Approccio Sistematico

La diagnosi e il controllo accurati degli iniettori diesel sono passaggi cruciali per assicurare il mantenimento delle prestazioni ottimali del motore. Attraverso l'applicazione di controlli elettrici mirati e una metodologia di analisi strutturata, è possibile identificare in maniera precisa e, di conseguenza, risolvere efficacemente i problemi associati agli iniettori, prevenendo così l'insorgere di danni più gravi e costosi al propulsore.

1. Esclusione di Altre Cause

Come già menzionato, prima di concentrarsi sugli iniettori, è imperativo escludere altre potenziali fonti di malfunzionamento. Questo include la verifica di:

• Sensori Difettosi: Sensori come il sensore di giri motore, il sensore di posizione albero a camme, il sensore di pressione del rail o il sensore di temperatura del carburante possono influenzare l'iniezione. Un sensore difettoso può inviare informazioni errate alla centralina, causando problemi simili a quelli degli iniettori.
• Valvola EGR: Una valvola EGR bloccata aperta o chiusa può alterare la composizione dei gas di scarico reintrodotti nel motore, influenzando la combustione e simulando problemi di iniezione.
• Sistema di Alimentazione Carburante: Ostruzioni nel filtro del carburante, una pompa del carburante difettosa o una pressione insufficiente nel common rail possono impedire una corretta alimentazione agli iniettori.

2. Controllo delle Connessioni Elettriche

Un controllo iniziale, ma fondamentale, riguarda le connessioni elettriche degli iniettori. Questo passaggio è spesso sottovalutato, ma un semplice falso contatto o un cablaggio danneggiato possono creare notevoli disagi.

• Ispezione Visiva: Controllare l'integrità dei connettori. Verificare la presenza di rotture, crepe, segni di bruciature o corrosione. Assicurarsi che i connettori siano saldamente inseriti sugli iniettori e che i fermi di bloccaggio siano integri.
• Verifica di Cortocircuiti: Un cortocircuito all'interno del connettore o nel cablaggio ad esso collegato può compromettere il funzionamento di tutti gli iniettori, rendendo impossibile l'avviamento del motore. Utilizzare un multimetro per verificare la continuità e l'assenza di cortocircuiti tra i pin del connettore e verso massa.

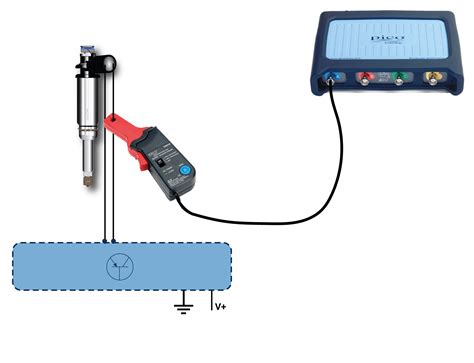

3. Misurazione della Resistenza Interna dell'Iniettore

La resistenza interna è un parametro chiave per valutare la salute elettrica di un iniettore.

• Iniettori Elettromagnetici: Generalmente hanno una resistenza compresa tra 0,3 e 2 Ohm.
• Iniettori Piezoelettrici: Presentano una resistenza molto più alta, nell'ordine di diverse centinaia di kilo-Ohm o Mega-Ohm.
• Procedura di Misurazione:
  1. Scollegare il connettore elettrico dall'iniettore.
  2. Impostare il multimetro sulla scala per la misurazione della resistenza (Ohm).
  3. Collegare i puntali del multimetro ai due terminali dell'iniettore.
  4. Confrontare il valore letto con le specifiche del produttore. Un valore significativamente fuori range (troppo basso indica un possibile cortocircuito interno, troppo alto indica un'interruzione) è indice di un problema.
• Influenza della Temperatura: È importante ricordare che la resistenza può variare leggermente con la temperatura. È preferibile effettuare le misurazioni a motore freddo o a temperatura ambiente per avere un riferimento più stabile.

4. Controllo dell'Isolamento verso Massa

Questo test è cruciale per accertare che non vi siano dispersioni di corrente.

• Procedura:
  1. Con l'iniettore scollegato, collegare un puntale del multimetro a uno dei terminali dell'iniettore.
  2. Collegare l'altro puntale a una massa del veicolo (ad esempio, il blocco motore nudo o il telaio).
  3. Ripetere il processo con l'altro terminale dell'iniettore.
• Interpretazione: Se il multimetro mostra un valore di resistenza infinita (OL o 1 a sinistra sul display), l'isolamento è corretto. Se viene rilevato un valore di resistenza, indica un cortocircuito verso massa, suggerendo un problema di isolamento interno all'iniettore o un danneggiamento del cablaggio. In questo caso, diventa necessario localizzare con precisione se il problema risiede nell'iniettore stesso o nel cablaggio che lo alimenta.

5. Test di Caduta di Tensione (con Motore in Funzione)

Un test più avanzato, che richiede maggiore esperienza, è la verifica della caduta di tensione sul cablaggio mentre il motore è in funzione. Questo può rivelare problemi di resistenza elevata nel cablaggio o nei connettori sotto carico.

• Procedura: Utilizzando un multimetro in modalità voltmetro, misurare la tensione tra il pin di alimentazione del connettore (lato cablaggio) e il terminale corrispondente sull'iniettore. Un'eccessiva caduta di tensione indica una resistenza indesiderata nel cablaggio o nel connettore.

6. Diagnosi Elettronica (con Strumento di Scansione)

L'uso di uno strumento di diagnosi (scanner OBD-II) è fondamentale per leggere eventuali codici di errore (DTC) memorizzati nella centralina motore. Questi codici possono puntare direttamente a un iniettore specifico o a un problema generico del sistema di alimentazione. Lo scanner può anche permettere di visualizzare i parametri in tempo reale (data stream), come i valori di correzione degli iniettori, che indicano come la centralina sta compensando eventuali inefficienze.

Ricambi e Soluzioni Specifiche

Per i connettori soggetti a frequenti malfunzionamenti, come quelli menzionati per i veicoli Fiat, Alfa Romeo e Lancia JTD, esistono soluzioni specifiche. Prodotti come il "singolo pezzo" connettore per iniettore benzina e diesel, utilizzato su motori Multijet e JTD, sono stati sviluppati proprio per affrontare queste problematiche. È importante sottolineare che, in alcuni casi, prodotti di questo tipo possono essere reperibili esclusivamente presso rivenditori specializzati come Protoxide, il che ne attesta la specificità e la focalizzazione su esigenze di mercato ben definite.

L'acquisto di un connettore di ricambio di alta qualità è fondamentale per ripristinare la piena funzionalità del sistema. Spesso, i clienti che hanno acquistato questi prodotti si orientano anche verso altri componenti complementari, suggerendo una comune necessità di manutenzione o upgrade del sistema di iniezione. È sempre consigliabile considerare la disponibilità di "prodotti simili che potrebbero interessarti" per affrontare preventivamente altre potenziali aree di fragilità del sistema.

Prospettive Future e Manutenzione Preventiva

La costante evoluzione tecnologica dei motori a combustione interna, con l'introduzione di sistemi di iniezione sempre più precisi e complessi, rende la manutenzione e la diagnostica dei connettori e degli iniettori ancora più critiche. L'attenzione alla qualità dei materiali, alla robustezza del design e alla protezione contro gli agenti esterni diventerà sempre più importante.

Per gli automobilisti, adottare una strategia di manutenzione preventiva può ridurre significativamente l'incidenza di guasti ai connettori e agli iniettori. Questo include:

• Ispezioni Regolari: Durante i tagliandi o altre verifiche, chiedere al meccanico di controllare visivamente l'integrità dei connettori degli iniettori.
• Utilizzo di Carburante di Qualità: Carburanti di bassa qualità possono causare depositi negli iniettori, aumentando lo stress sul sistema e indirettamente sui connettori.
• Interventi Tempestivi: Non ignorare i primi segnali di malfunzionamento del motore. Una diagnosi precoce può prevenire danni maggiori.

La comprensione del ruolo, delle problematiche e delle procedure di diagnosi dei connettori per i sensori di pressione degli iniettori a barra è essenziale per garantire la longevità e l'efficienza dei veicoli turbodiesel moderni. La cura e l'attenzione a questi piccoli ma cruciali componenti possono fare una grande differenza nelle prestazioni e nell'affidabilità del motore.
