La sostituzione o l'aggiornamento dell'autoradio in una Ford Kuga è un'operazione comune per molti proprietari che desiderano migliorare l'esperienza audio o aggiungere nuove funzionalità, come la ricezione DAB o la compatibilità con dispositivi multimediali moderni. Tuttavia, la diversità degli impianti elettrici automobilistici e degli standard audio rende indispensabile l'utilizzo di connettori specifici per garantire una perfetta integrazione e un funzionamento ottimale. La comprensione di questi connettori e delle loro funzioni è cruciale per un'installazione sicura e di successo.
La Necessità dei Cavi Adattatori: Dal Connettore OEM all'ISO Standard
Ogni casa automobilistica, inclusa Ford, tende a utilizzare uno o più connettori specifici per la connessione dell'alimentazione, degli altoparlanti e di eventuali servizi accessori, come display, ingressi USB o comandi al volante, con la radio originale. Questa personalizzazione, se da un lato garantisce un'integrazione nativa con l'elettronica del veicolo, dall'altro crea una barriera quando si tenta di installare un'autoradio "after-market", ovvero non di serie.
Le autoradio after-market, a differenza di quelle di fabbrica, seguono generalmente lo standard ISO 10487 per le connessioni elettriche e delle uscite amplificate dirette agli altoparlanti installati all'interno del veicolo. Questo standard definisce la disposizione dei pin per l'alimentazione (costante, sotto chiave, massa), gli altoparlanti (frontali e posteriori, destro e sinistro) e talvolta altre funzioni ausiliarie. Per superare questa discrepanza tra lo standard proprietario del veicolo e lo standard ISO dell'autoradio after-market, si rende necessario l'utilizzo di un cavo adattatore. Questo cavo funge da "interfaccia" tra la nuova radio e i cavi originali del veicolo, permettendo un collegamento senza la necessità di nessun taglio o modifica al cablaggio originale.
Vantaggi dell'Utilizzo di Cavi Adattatori Specifici
L'impiego di un cavo adattatore specifico, come il CAVO ADATTATORE AUTORADIO ISO FORD KUGA '08>, offre numerosi vantaggi. Innanzitutto, semplifica l'installazione, rendendola un'operazione "plug and play". Questo significa che non è necessario intervenire con saldature o giunzioni sui cavi originali, riducendo significativamente il rischio di errori elettrici o danni all'impianto del veicolo. L'operazione di taglio o modifica del cablaggio originale, oltre a essere potenzialmente rischiosa per l'impianto elettrico, impedirebbe il ripristino dell'impianto originale e renderebbe difficoltosa anche la sostituzione dell'autoradio con un altro modello in futuro.
Un altro vantaggio fondamentale è la preservazione dell'integrità del cablaggio originale. Mantenere intatto l'impianto elettrico di serie è importante non solo per la sicurezza e l'affidabilità del veicolo, ma anche per il suo valore di rivendita. In caso di necessità, il cavo adattatore permette un facile ripristino dell'autoradio di serie, un'operazione che sarebbe estremamente complessa se il cablaggio fosse stato alterato.
Installazione Android Radio su Ford Kuga 2014

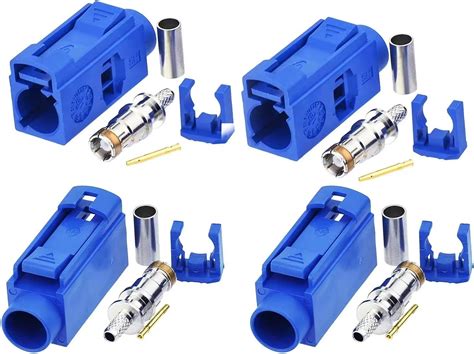

L'Adattatore Antenna Fakra a ISO: Un Dettaglio Cruciale
Oltre ai connettori per l'alimentazione e gli altoparlanti, un altro elemento spesso trascurato ma di vitale importanza è il connettore dell'antenna. La Ford Kuga, come molti veicoli moderni, utilizza un attacco antenna di tipo Fakra. Le autoradio after-market, d'altra parte, sono tipicamente progettate per connettori antenna di tipo ISO. Questo significa che, anche avendo il cavo adattatore principale per l'alimentazione e gli altoparlanti, l'antenna non potrebbe essere collegata direttamente.
Per ovviare a questo problema, molti cavi adattatori specifici per la Ford Kuga, come il modello menzionato, hanno in dotazione l'adattatore per l'antenna da Fakra (l'attacco presente nell'auto) a ISO (l'attacco antenna della nuova autoradio). Questo piccolo ma essenziale componente garantisce che la nuova autoradio possa ricevere correttamente il segnale radio, permettendo all'utente di godere appieno delle funzioni di sintonizzazione. Senza questo adattatore, la ricezione radio sarebbe impossibile o estremamente limitata, vanificando parte dell'investimento nell'autoradio after-market.
Funzionalità Avanzate con l'Integrazione DAB
L'avanzamento tecnologico nel campo dell'audio automobilistico ha portato alla diffusione del Digital Audio Broadcasting (DAB), che offre una qualità audio superiore e una maggiore scelta di stazioni rispetto alla tradizionale radio FM. Alcuni sistemi di upgrade o autoradio after-market per la Ford Kuga sono specificamente progettati per integrare la ricezione DAB, offrendo un'esperienza d'ascolto di livello superiore.
Questi sistemi si integrano perfettamente all'impianto audio del veicolo e permettono la ricezione di stazioni radio digital audio broadcasting (DAB). La loro installazione è spesso facilitata dalla natura plug and play dei connettori e, in molti casi, questi sistemi utilizzano il display dell'autoradio e i comandi al volante di fabbrica. Questa integrazione permette di memorizzare le stazioni radio preferite e di visualizzare il testo della radio, le informazioni sul brano e sull'artista direttamente sul display esistente, senza aggiungere ulteriori schermi o interfacce che potrebbero alterare l'estetica degli interni.
Tuttavia, è fondamentale prestare attenzione a specifiche limitazioni. Ad esempio, è indicato che tali sistemi non sono per veicoli con parabrezza a protezione solare. Questa avvertenza suggerisce che particolari tipi di parabrezza, progettati per ridurre l'ingresso di calore solare, potrebbero interferire con la ricezione del segnale DAB, rendendo l'installazione inefficace.
Considerazioni sull'Installazione e la Compatibilità
Sebbene i cavi adattatori siano progettati per facilitare la sostituzione dell'autoradio, è essenziale considerare alcuni aspetti relativi all'installazione e alla compatibilità. Un avviso importante sottolinea che l'installazione deve essere eseguita esclusivamente da un'officina autorizzata Ford. Questo suggerimento non è solo una precauzione di sicurezza, ma riflette anche la complessità crescente degli impianti elettrici dei veicoli moderni. Un'installazione errata potrebbe causare malfunzionamenti non solo all'autoradio, ma anche ad altri sistemi elettronici del veicolo, con potenziali costi elevati per la riparazione. Le officine autorizzate Ford possiedono le competenze e gli strumenti diagnostici specifici per garantire un'installazione corretta e sicura.
Inoltre, è importante notare che, sebbene un cavetto adattatore possa risultare compatibile con i veicoli indicati nella sezione "Compatibilità", in alcuni casi potrebbe non esserlo. Questo perché, per lo stesso veicolo, possono esserci versioni o allestimenti differenti che hanno autoradio di serie diverse. Ad esempio, una Ford Kuga prodotta nel 2008 potrebbe avere un impianto leggermente diverso da una Kuga dello stesso anno ma con un allestimento "Titanium" o "Trend", che potrebbe includere un sistema audio più avanzato o con funzionalità aggiuntive che richiedono connettori specifici.
Pertanto, prima di procedere all'acquisto di qualsiasi cavo adattatore o autoradio after-market, è sempre consigliabile verificare attentamente la compatibilità con il modello esatto e l'allestimento della propria Ford Kuga. Questo può essere fatto consultando il manuale del veicolo, esaminando il connettore dell'autoradio originale o chiedendo consiglio a un rivenditore specializzato o a un'officina autorizzata. Un'attenta verifica pre-acquisto evita inconvenienti e garantisce che il prodotto scelto sia perfettamente adatto alle esigenze del veicolo.

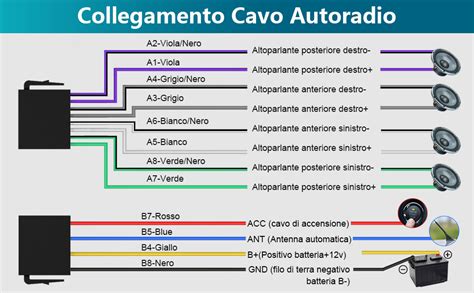

La Funzione dei Connettori ISO 10487 e le Loro Componenti
Lo standard ISO 10487, ampiamente adottato dalle autoradio after-market, definisce un set di connettori per le interconnessioni elettriche e audio. Questi connettori sono generalmente divisi in diversi blocchi, ognuno con una funzione specifica, per semplificare l'installazione e ridurre la possibilità di errori.
Il connettore primario è spesso un blocco a 8 pin, noto come "Power Connector" o "A-Block". Questo connettore gestisce l'alimentazione dell'autoradio e altre funzioni correlate. I pin tipici includono:
- Massa (Ground): Fondamentale per il corretto funzionamento di tutti i componenti elettrici.
- Alimentazione costante (Battery/Permanent Live): Fornisce energia all'autoradio anche quando il veicolo è spento, permettendo la memorizzazione delle impostazioni, delle stazioni radio e dell'ora.
- Alimentazione sotto chiave (Switched Live/Ignition): Fornisce energia all'autoradio solo quando il quadro è acceso, impedendo lo scaricamento della batteria quando il veicolo è spento.
- Antenna automatica/Amplificatore (Power Antenna/Remote Turn-on): Fornisce un segnale a 12V per attivare l'antenna motorizzata o un amplificatore esterno quando l'autoradio è accesa.
- Illuminazione (Illumination): Regola l'illuminazione dei pulsanti dell'autoradio in base all'accensione delle luci del veicolo.
Un altro blocco cruciale è il "Speaker Connector" o "B-Block", anch'esso tipicamente a 8 pin, dedicato alla connessione degli altoparlanti. Ogni coppia di pin è destinata a un singolo altoparlante, con un polo positivo e uno negativo. I canali sono solitamente suddivisi per altoparlante anteriore sinistro, anteriore destro, posteriore sinistro e posteriore destro. La corretta polarità è fondamentale per garantire una riproduzione audio ottimale e senza distorsioni.
Esistono poi altri blocchi, come il "C-Block", che possono ospitare connessioni per servizi accessori aggiuntivi, a seconda delle funzionalità dell'autoradio e del veicolo. Questi possono includere ingressi per dispositivi esterni (come un lettore CD changer), uscite pre-amplificate per amplificatori esterni, connessioni per i comandi al volante, ingressi per telecamere posteriori o bus dati per interfacce più complesse. La presenza e la configurazione di questi pin varia notevolmente a seconda del modello di autoradio e delle specifiche del produttore.
Nel contesto della Ford Kuga, un cavo adattatore non solo traduce i connettori proprietari Ford nei blocchi ISO standard, ma spesso include anche interfacce per mantenere la piena funzionalità dei comandi al volante di fabbrica. Questi comandi sono una caratteristica molto apprezzata e perdere la loro funzionalità dopo l'installazione di una nuova autoradio sarebbe un passo indietro in termini di comodità e sicurezza. L'interfaccia per i comandi al volante è un componente aggiuntivo che interpreta i segnali digitali inviati dai pulsanti sul volante e li converte in comandi che l'autoradio after-market può comprendere ed eseguire.
Impatto sull'Esperienza Utente e la Sicurezza
L'installazione di un'autoradio after-market con i connettori corretti non è solo una questione tecnica, ma ha un impatto diretto sull'esperienza utente e sulla sicurezza. Un sistema ben integrato permette di usufruire di tutte le funzionalità moderne, come la riproduzione da smartphone, la navigazione GPS, le chiamate in vivavoce e la ricezione DAB, senza compromettere l'ergonomia originale del veicolo.
Mantenere l'utilizzo dei comandi al volante di fabbrica, ad esempio, significa che il conducente può controllare le funzioni audio senza distogliere lo sguardo dalla strada o le mani dal volante. Questo è un fattore cruciale per la sicurezza alla guida, riducendo le distrazioni. La visualizzazione delle informazioni sul display originale dell'autoradio, come il testo della radio, le informazioni sul brano e sull'artista, contribuisce a un'esperienza utente fluida e integrata, evitando la necessità di installare display aggiuntivi che potrebbero risultare ingombranti o esteticamente sgradevoli.
Inoltre, la corretta integrazione elettrica garantita dai cavi adattatori previene problemi come fusibili bruciati, cortocircuiti o scaricamento della batteria, tutti problemi che potrebbero derivare da un cablaggio errato o improvvisato. La stabilità del sistema elettrico del veicolo è fondamentale per il funzionamento di tutti i suoi componenti, inclusi quelli di sicurezza.
Evoluzione dei Connettori e Futuri Aggiornamenti
Il settore automobilistico e quello dell'elettronica di consumo sono in continua evoluzione. Sebbene lo standard ISO 10487 sia ancora ampiamente utilizzato per le connessioni audio di base, i veicoli moderni integrano sempre più sistemi multimediali complessi che vanno oltre la semplice riproduzione audio. I bus di comunicazione come il CAN-Bus (Controller Area Network) sono diventati standard per la comunicazione tra le diverse centraline del veicolo, inclusa l'autoradio.
Le interfacce più avanzate per autoradio after-market non si limitano a convertire i connettori fisici, ma interpretano anche i segnali del CAN-Bus per replicare funzioni come i segnali di retromarcia, il sensore di velocità, il segnale del freno a mano o le informazioni sul climatizzatore, che in molti veicoli moderni non sono più veicolati da singoli cavi analogici ma da messaggi digitali sul bus di comunicazione. Questo tipo di interfaccia, spesso venduta separatamente dal semplice cavo adattatore ISO, è essenziale per chi desidera una piena integrazione dell'autoradio after-market e per mantenere tutte le funzionalità originali del veicolo.
Per i proprietari di Ford Kuga che guardano a futuri aggiornamenti, è importante considerare che le nuove generazioni di autoradio e i veicoli futuri potrebbero richiedere connettori o interfacce ancora più sofisticati. Mantenere il cablaggio originale intatto, grazie all'uso di cavi adattatori, garantisce la massima flessibilità per eventuali upgrade futuri o per il ripristino dell'impianto di serie. La scelta di componenti di qualità e l'affidarsi a professionisti qualificati per l'installazione rimangono i pilastri per un'esperienza audio in auto senza problemi e appagante.
