Il Contatto Spiraliforme: Cuore del Sistema Airbag e del Sensore Angolo Sterzata

Il contatto spiraliforme, spesso chiamato anche "cavo spiralato" o "molla a spirale", è un componente essenziale nei veicoli moderni, svolgendo un ruolo cruciale sia per la sicurezza passiva, in particolare per il sistema airbag, sia per i sistemi di assistenza alla guida, attraverso il sensore dell'angolo di sterzata. La sua funzione principale è quella di mantenere la continuità elettrica tra il volante e i componenti fissi del veicolo, consentendo la trasmissione di segnali elettrici anche mentre il volante ruota liberamente.

Questo componente è progettato per resistere a migliaia di rotazioni del volante durante la vita utile del veicolo, garantendo che funzioni correttamente in ogni momento. La sua complessità risiede nella capacità di avvolgersi e svolgersi senza che i cavi interni si attorciglino o si danneggino.

Ruolo nel Sistema Airbag

Il sistema airbag è un dispositivo di sicurezza fondamentale che si attiva in caso di collisione per proteggere gli occupanti del veicolo. Il contatto spiraliforme è il canale attraverso cui il segnale di attivazione dell'airbag lato guida viene trasmesso dal modulo di controllo airbag (ACU) all'airbag stesso, che è integrato nel volante.

Senza un contatto spiraliforme funzionante, l'airbag del conducente non riceverebbe il segnale per gonfiarsi in caso di incidente, compromettendo gravemente la sicurezza. È per questo motivo che un malfunzionamento di questo componente è spesso segnalato da una spia sul cruscotto, avvertendo il conducente di un potenziale problema al sistema di ritenuta supplementare (SRS). La natura critica di questo collegamento rende la sua integrità un aspetto non negoziabile per la sicurezza veicolare. Eventuali interruzioni o cortocircuiti all'interno del contatto spiraliforme possono impedire il corretto funzionamento dell'airbag, con conseguenze potenzialmente fatali in caso di impatto.

Funzione del Sensore Angolo Sterzata

Oltre al suo ruolo nel sistema airbag, il contatto spiraliforme integra o è strettamente associato al sensore dell'angolo di sterzata. Questo sensore è un componente chiave per molti sistemi di assistenza alla guida e di controllo della stabilità del veicolo.

Il sensore dell'angolo di sterzata rileva la posizione e la velocità di rotazione del volante. Queste informazioni sono vitali per:

• Sistema di Controllo della Stabilità (ESP/ESC): L'ESP utilizza i dati dell'angolo di sterzata per confrontarli con la direzione effettiva del veicolo. Se c'è una discrepanza, l'ESP può intervenire frenando selettivamente le ruote o riducendo la potenza del motore per aiutare il conducente a mantenere il controllo.
• Servosterzo Elettrico (EPS): Nei sistemi di servosterzo elettrico, il sensore dell'angolo di sterzata fornisce informazioni per determinare quanta assistenza alla sterzata è necessaria, ottimizzando la sensazione di guida e l'efficienza.
• Fari Adattivi (AFS): Alcuni veicoli sono dotati di fari che si orientano in curva. Il sensore dell'angolo di sterzata fornisce le informazioni necessarie per dirigere il fascio luminoso nella direzione della svolta.
• Sistemi di Guida Autonoma e Semicotrollata: Nei veicoli più recenti, i dati precisi sull'angolo di sterzata sono fondamentali per il corretto funzionamento di sistemi come il mantenimento della corsia, il parcheggio assistito e la guida adattiva.

La precisione del sensore angolo sterzata è fondamentale per il funzionamento corretto e sicuro di tutti questi sistemi. Un errore nella lettura dell'angolo può portare a comportamenti imprevedibili da parte dei sistemi di assistenza, potenzialmente pericolosi.

Struttura e Componenti

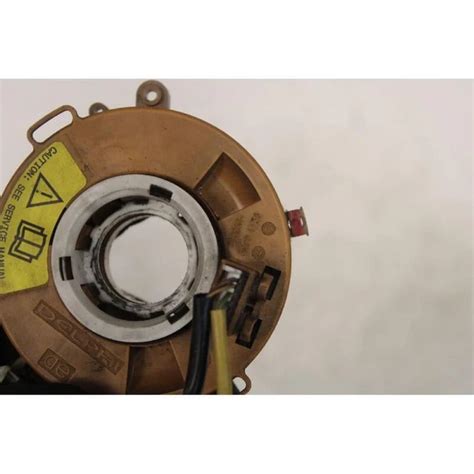

Il contatto spiraliforme è un'unità compatta, solitamente alloggiata dietro il volante, nella colonna dello sterzo. Al suo interno sono presenti uno o più cavi piatti, a forma di nastro, avvolti a spirale. Questi cavi sono progettati per estendersi e contrarsi man mano che il volante viene ruotato, garantendo che non si rompano o si aggroviglino. I cavi sono realizzati con materiali conduttivi flessibili e isolati per prevenire cortocircuiti.

In molti casi, il sensore dell'angolo di sterzata è integrato direttamente nell'unità del contatto spiraliforme. Questo sensore può essere di tipo ottico o magnetico, e rileva la posizione angolare del volante con grande precisione. Le informazioni raccolte vengono poi inviate alla centralina elettronica del veicolo. La combinazione di questi elementi in un unico modulo semplifica il cablaggio e l'installazione, ma rende anche più complesso l'intervento in caso di guasto.

Segnali di Malfunzionamento e Diagnosi

Un guasto al contatto spiraliforme o al sensore dell'angolo di sterzata può manifestarsi con diversi sintomi:

• Spia Airbag Accesa: Questo è il segnale più comune e più grave. Indica un problema al sistema airbag e la necessità di un'immediata verifica. Ad esempio, sui veicoli Mercedes CLASSE M (W163) dal 1998 al 2005, o su una Lancia Thesis (841) dal 2002 al 2009, la spia potrebbe accendersi se il contatto spiraliforme, codice 1634600249 o 5C.H05.S16 rispettivamente, non funziona correttamente.
• Problemi con il Clacson: Se il clacson non funziona o funziona a intermittenza, potrebbe essere dovuto a un'interruzione del cavo all'interno del contatto spiraliforme.
• Funzionamento Anomalo dei Comandi al Volante: I pulsanti sul volante per la radio, il cruise control o il telefono potrebbero smettere di funzionare, indicando una mancata connessione elettrica.
• Malfunction dell'ESP/ESC: Un errore nel sensore dell'angolo di sterzata può causare l'accensione della spia dell'ESP/ESC e un comportamento erratico del sistema di controllo della stabilità. Su una Audi A6 (4F2,C6) dal 2004 al 2011, un sensore angolo sterzata con codice 00204405 difettoso potrebbe attivare la spia.
• Sterzo Duro o Impreciso: Se il servosterzo dipende dai dati dell'angolo di sterzata, un malfunzionamento può influenzare la fluidità e la precisione dello sterzo.

La diagnosi di un guasto a questi componenti richiede spesso l'uso di uno strumento diagnostico professionale che si collega alla porta OBD-II del veicolo. Questo strumento può leggere i codici di errore (DTC) specifici che indicano il problema. Per esempio, su una VW Golf 5 V (1K1) dal 2003 al 2009, con codice motore BKD, un codice 1K0959653 potrebbe essere associato a un guasto del contatto spiraliforme.

Compatibilità e Varianti di Modelli

Il contatto spiraliforme e il sensore angolo sterzata sono componenti specifici per marca e modello di veicolo, e spesso anche per l'anno di produzione e la configurazione degli optional (ad esempio, con o senza comandi al volante, cruise control, ecc.). Le differenze possono riguardare il numero di cavi, la forma del connettore, il tipo di sensore integrato e le dimensioni fisiche.

È fondamentale utilizzare il codice OEM (Original Equipment Manufacturer) o un codice di riferimento equivalente per assicurarsi di acquistare il pezzo di ricambio corretto. L'elenco fornito, benché esaustivo, evidenzia proprio questa diversità e specificità:

• SKODA FABIA I Combi (6Y5) [2000-2007]: Cod. 1J0959653B
• JEEP CHEROKEE (KJ) [01-08]: Cod. P56010146AF
• ALFA ROMEO 156 [1997-2005]: Cod. 2775112001
• VW GOLF 6 VI (5K1) [2008-2013]: Cod. 1K0959653C
• AUDI A4 [2000-2004]: Cod. 8E0953541D
• BMW X5 (E70) [2007-2013]: Cod. 9122509-02
• FIAT PUNTO 2 (188) [1999-2010]: Cod. 00400087 / 1220823460208 / 5428010E (diverse varianti/anni)
• FORD FIESTA 5 V [2001-2010]: Cod. 6S6T14A664AA
• MERCEDES CLASSE G [DAL-1989]: Cod. 0025421918
• TOYOTA RAV4 II 2 [2001-2005]: Cod. 75B189
• RENAULT SCENIC 2 (JM) [03-09]: Cod. 520M281M0101 / 61880052 (diverse varianti)
• MERCEDES CLASSE A (W168) [97-04]: Cod. 0025426518
• KIA CARENS 2 II [2002-2006]: Cod. 2.0 D KH2.D32.0313
• ROVER 25 (RF) [1999-2005]: Cod. 54354140 RH031262941
• HYUNDAI SANTA FE 2 (CM) [2005-2012]: Cod. 93480-3L001
• OPEL CORSA C (F08, F68) [2000-2009]: Cod. 24459850
• TOYOTA YARIS 1 (P1) [1999-2005]: Cod. 9SE0288 / 1.3 - 87CV (diverse varianti)
• PEUGEOT 406 (8B) [1995-2005]: Cod. 1502010637 / 02658
• JEEP GRAND CHEROKEE 3 (WH) (05-11): Cod. 05143320AG
• HYUNDAI TERRACAN (HP) (2001-2008): Cod. 9349038001
• RENAULT SCENIC (JA0/1) [1999-2003]: Cod. 54353383
• MERCEDES CLASSE M (W164) [2005-2011]: Cod. A1714640918
• VW POLO (9N) [2001-2012]: Cod. 283.396
• TOYOTA RAV4 3 (ACA3) [05-12]: Cod. 2.2D 4203075B494 / 42030-75B494 (diverse varianti)
• AUDI A3 (8P1) [2003-2012]: Cod. 1K0959653
• DAEWOO MATIZ (KLYA) [1998-2010]: Cod. FHLKA0ANF
• MERCEDES CLASSE A (W176) [2012 IN POI]: Cod. 419417
• MERCEDES BENZ CLASSE M (W163) (1998-2005) ML 270 CDI 4x4 163CV 120KW COD MOTORE: OM 612.963: Cod. 1634600249 (sensore cavo contatto spiralato) e Sensore Angolo Sterzo.
• RENAULT CLIO 3 III (BR0/1,CR0/1) (2005-2013): Cod. 8200906794
• LANCIA THESIS (841) (2002-2009): Cod. 5C.H05.S16
• AUDI A6 (4F2,C6) (2004-2011): Cod. 00204405
• VW GOLF 5 V (1K1) (2003-2009) 2.0 TDI 140CV 103KW 16V COD MOTORE: BKD: Cod. 1K0959653
• JEEP GRAND CHEROKEE 2 II (WJ,WG)(98-05) 2.7 CRD 4X4 163CV 120KW COD MOTORE: 665921 (ENF): Cod. 56042770AD

Come si può notare, la varietà è ampia e ogni codice identifica un pezzo specifico, sottolineando l'importanza di una corrispondenza esatta per garantire il corretto funzionamento e la sicurezza del veicolo. L'utilizzo di un pezzo non conforme potrebbe causare problemi di installazione, malfunzionamenti o, peggio, compromettere l'efficacia dei sistemi di sicurezza.

Manutenzione e Sostituzione

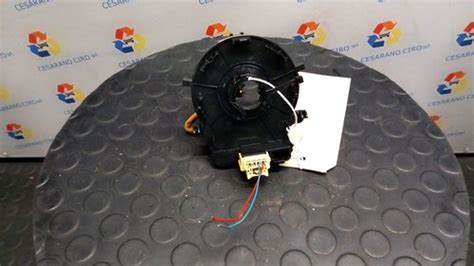

Il contatto spiraliforme è generalmente considerato un componente "sigillato" e non richiede manutenzione preventiva. La sua sostituzione è necessaria solo in caso di guasto. L'installazione di un nuovo contatto spiraliforme richiede attenzione e precisione, poiché un'installazione errata può causare danni al componente stesso o ai cavi interni, portando a un guasto prematuro.

Durante la sostituzione, è fondamentale seguire le istruzioni del produttore del veicolo, in particolare per quanto riguarda il centraggio del contatto spiraliforme. Se non centrato correttamente, potrebbe rompersi alle prime rotazioni estreme del volante. Inoltre, è essenziale scollegare la batteria del veicolo prima di intervenire sul sistema airbag per evitare attivazioni accidentali. Dopo la sostituzione, potrebbe essere necessario eseguire una calibrazione del sensore dell'angolo di sterzata, utilizzando uno strumento diagnostico, per assicurare che i sistemi di controllo della stabilità e altri sistemi correlati ricevano dati precisi.

Ignorare una spia airbag accesa o altri sintomi di malfunzionamento del contatto spiraliforme o del sensore angolo sterzata può avere conseguenze gravi, compromettendo non solo la sicurezza degli occupanti in caso di incidente, ma anche la funzionalità e l'affidabilità dei sistemi di assistenza alla guida. Per questi motivi, è sempre consigliabile rivolgersi a personale qualificato per la diagnosi e la riparazione di questi componenti critici. La complessità dei sistemi elettronici moderni richiede competenze specifiche per garantire che ogni intervento sia eseguito a regola d'arte, preservando l'integrità e la sicurezza del veicolo.
