Il comfort di marcia in un veicolo moderno è un requisito fondamentale, e una delle sfide ingegneristiche più complesse nella progettazione dei motori risiede nella riduzione delle vibrazioni. In particolare, nei motori a quattro cilindri, come i 2000 TDI, le forze d'inerzia generate dal movimento alternato dei pistoni possono causare squilibri e vibrazioni indesiderate. Per affrontare questo problema, è stato sviluppato un sistema sofisticato noto come "contralberi" o "alberi d'equilibratura".
Le Origini e la Necessità dei Contralberi

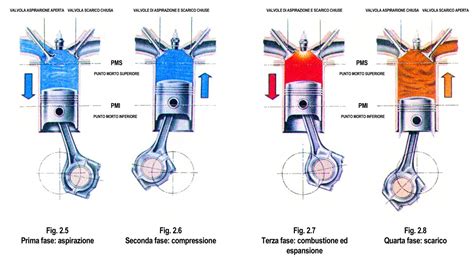

L'idea di utilizzare masse rotanti per bilanciare le vibrazioni del motore non è nuova. Un sistema brevettato da Mitsubishi, ispirato a sua volta dagli studi di Frederick W. Lanchester, rappresenta un punto di riferimento in questo campo. La necessità dei contralberi deriva da un'analisi del moto del pistone. Se si osserva il movimento di un pistone, si scopre che compie più strada quando l'albero motore si trova nella parte più alta (tra 270 e 90 gradi) rispetto a quando si trova nella parte bassa (tra 90 e 270 gradi). Nonostante queste due distanze vengano coperte nello stesso lasso di tempo, ciò implica che il pistone deve muoversi a velocità diverse e, di conseguenza, anche le accelerazioni saranno differenti.
In un motore a 4 cilindri in linea, i pistoni si muovono a coppie per bilanciare le masse (due pistoni salgono e due scendono). Tuttavia, persiste uno sbilanciamento dovuto alla maggiore inerzia dei due pistoni che si muovono verso l'alto. Queste forze d'inerzia generano delle forze alterne del secondo ordine e delle forze d'inerzia che tendono a scuotere il blocco motore. Ogni variazione di velocità dei pistoni corrisponde a una spinta sull'albero motore, che si traduce in vibrazioni.
Il Meccanismo di Funzionamento dei Contralberi
Per cancellare o attenuare le vibrazioni della componente secondaria, il sistema dei contralberi impiega due alberi con masse eccentriche. Questi alberi sono progettati per girare al doppio della velocità del motore e in direzioni opposte. La rotazione di queste masse genera forze centrifughe che contrastano e annullano le forze d'inerzia del secondo ordine prodotte dal movimento dei pistoni. In questo modo, le vibrazioni trasmesse al telaio del veicolo vengono drasticamente ridotte, migliorando il comfort acustico e tattile per i passeggeri.
L'albero d'equilibratura, a volte chiamato anche vibrodina, è un componente del motore utile per ridurre le vibrazioni provocate dal suo squilibrio. Le case automobilistiche adottano diverse configurazioni: alcuni utilizzano un singolo albero rotante a velocità doppia (come visto su Mercedes o Land Rover), mentre altri impiegano una versione bialbero sincrona al motore con masse contrapposte (tipica dei motori VAG).
BIELLE, ALBERI, CONTRALBERI: Caratteristiche costruttive del MANOVELLISMO - Scopriamo i Motori #8
L'Importanza nei Motori Diesel a Quattro Cilindri
I motori a quattro cilindri in linea, in particolare i turbodiesel, sono tra i più suscettibili a queste vibrazioni a causa delle elevate forze di combustione e delle masse in gioco. La soluzione dei contralberi è considerata determinante per ridurre le vibrazioni su diversi 4 cilindri diesel. Ad esempio, Porsche ha introdotto i contralberi sui 4 cilindri 2.5 delle 928 e 944 con l'intento dichiarato di ottenere un comfort paragonabile a quello di un motore 8 cilindri.
Nonostante la loro efficacia, i contralberi rappresentano una complicazione meccanica che può essere fonte di guasti, aumentare i costi di produzione e ridurre l'affidabilità complessiva. Sembra che siano stati individuati come uno dei problemi più diffusi sui TDI VW, evidenziando la necessità di una progettazione e produzione meticolose.

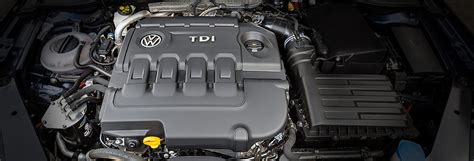

Il Caso Specifico dei Motori 2000 TDI
Nei motori 2000 TDI, l'implementazione dei contralberi è spesso cruciale per garantire un'esperienza di guida raffinata. La percezione delle vibrazioni, infatti, può variare significativamente tra motori che ne sono provvisti e quelli che non lo sono. Un esempio interessante è il confronto tra il D5 a 5 cilindri, ritenuto non particolarmente equilibrato, e il D4 a 4 cilindri, che mostra vibrazioni al minimo decisamente inferiori. Questo suggerisce che il D4 abbia i contralberi, dato che lo schema a 4 cilindri in linea è uno dei meno equilibrati intrinsecamente.
Considerazioni sulla Progettazione e Produzione
La fisica che regola il movimento dei motori è universale, ma l'applicazione pratica può variare notevolmente. Le case giapponesi, come Honda e Suzuki, che producono sia moto che auto, hanno spesso dimostrato una particolare attenzione alla precisione ingegneristica. Su alcune moto con corse corte, i motori possono girare a regimi molto elevati (fino a 16.000 giri senza contralberi) e nessuno lamenta vibrazioni. Questo è in parte dovuto alla massa del motore, che in una moto è proporzionalmente molto più rilevante rispetto al veicolo nel suo complesso, e ai supporti di montaggio che sono di pochi millimetri.
Tuttavia, le auto, con le loro esigenze diverse in termini di comfort e isolamento acustico, richiedono soluzioni più complesse. La differenza risiede spesso nelle lavorazioni: mentre in Giappone queste possono essere state eseguite con maggiore dispendio di tempo, sia nella progettazione che nel controllo dimensionale e di qualità, l'industria automobilistica occidentale, con l'obiettivo di contenere i costi per grandi numeri, potrebbe trovarsi di fronte a compromessi.
È importante distinguere tra ciò che è percepibile strumentalmente e ciò che è avvertibile "col sedere e le mani". I supporti del motore riescono generalmente a filtrare le vibrazioni residue dei 4 cilindri, in particolare quelle del 2° ordine (a frequenza doppia del regime di rotazione), che sono più sensibili al minimo e più difficili da filtrare con i supporti antivibranti.
Potenziale Problematica: Perdite e Usura dei Contralberi
Come ogni componente meccanico in movimento, i contralberi sono soggetti a usura e possono presentare problemi. Una perdita proveniente dal contralbero superiore, come osservato in alcune situazioni, può indicare un problema di tenuta o usura dei cuscinetti. La complessità del sistema e la sua integrazione nel blocco motore rendono la diagnosi e la riparazione potenzialmente onerose.
Un altro aspetto critico riguarda l'assemblaggio e la resistenza dei componenti. In alcuni casi, come suggerito da esperienze in concessionaria, il castelletto degli alberi a camme (che spesso è correlato al sistema dei contralberi o ne ospita parti) può piegarsi, causando attrito e difficoltà nella rotazione dell'albero. Questo rischio sottolinea l'importanza di materiali robusti e tolleranze precise nella produzione.
Analisi del Cinematismo e le Forze d'Inerzia
Le forze d'inerzia nel manovellismo possono essere considerate come una somma di componenti coseno dell'angolo di rotazione. La seconda armonica, che è la componente a frequenza doppia del regime di rotazione, è quella che i contralberi mirano a eliminare. Le derivate, come la velocità e l'accelerazione, non cambiano le frequenze delle forze, ma ne influenzano l'ampiezza. Un'analisi cinematica approfondita, spesso condotta con strumenti come il PDF disponibile su piattaforme accademiche come people.mecc.polimi.it, permette di visualizzare e quantificare queste forze.
