Il sistema di trasmissione robotizzato SensoDrive, equipaggiato su veicoli come la Citroën C2 e la C3 (inclusa la versione Pluriel) prodotte tra il 2003 e il 2011, rappresenta una sfida tecnica significativa per ogni autoriparatore. Composto da un cambio manuale tradizionale pilotato da una centralina Siemens (spesso associata al motore 1.4 HDi 8HZ e al sistema Siemens SID 806), questo cambio si avvale di due attuatori distinti: uno per la selezione e l'innesto delle marce e uno, dotato di un sistema di compensazione dell’usura, dedicato alla gestione della frizione.
L’architettura del sistema di comando
La centralina elettronica del cambio SensoDrive dialoga costantemente con l’unità di controllo motore. La gestione della frizione avviene tramite un attuatore (SACHS) che converte i segnali elettrici in movimento meccanico. Quando un veicolo, ad esempio una Citroën C2 del 2006, manifesta l'impossibilità di avviamento o il mancato inserimento delle marce, la complessità del sistema richiede un approccio analitico che vada oltre la semplice lettura dei codici errore.
Il controllo di tali attuatori non avviene tramite una tensione analogica lineare, bensì attraverso la tecnologia PWM (Pulse Width Modulation). Questa tecnica è fondamentale poiché il motore elettrico dell'attuatore non viene regolato variando la tensione nominale, ma agendo sul tempo di applicazione della potenza. In termini tecnici, si parla di "Duty Cycle": la potenza media erogata al motore è proporzionale al rapporto tra il tempo di accensione e il periodo totale del ciclo.
Analisi delle criticità e diagnostica
Un guasto comune si presenta con l'assenza di comunicazioni chiare in diagnosi. Ad esempio, su una C2 1.4 HDi, è possibile riscontrare errori come "Interruttore Kick-Down (B1153)", "Alimentazione elettrovalvole/regolatori - Circuito aperto (B1115)" o problemi di "Fase di disattivazione della centralina (power-latch)". Spesso, la diagnosi originale Citroën risulta meno esaustiva di strumenti multimarca come Texa, che possono evidenziare segnali come "Sensore di posizione dell'attuatore frizione (P1755)".
Quando l'attuatore si muove solo di pochi millimetri durante le attivazioni forzate, è essenziale verificare il comando PWM in uscita dalla centralina tramite oscilloscopio. Se il segnale risulta corrotto o assente nonostante l'alimentazione sia corretta, la sostituzione della centralina o il suo ricondizionamento professionale diventano necessari.
Procedure di apprendimento e regolazione
La sostituzione dell’attuatore o della frizione richiede una procedura rigorosa, suddivisa in due fasi distinte:
- Apprendimento delle posizioni terminali: Questa operazione, da eseguire rigorosamente tramite strumento di diagnosi, consente alla centralina di mappare i punti di inizio e fine corsa dell’attuatore. Durante questa fase, è vietato aprire le portiere del veicolo per evitare interferenze con il bus di comunicazione.
- Apprendimento del punto di slittamento: Questa procedura deve essere effettuata manualmente. La sequenza corretta prevede l'avviamento del motore, l'inserimento della prima marcia, il ritorno in folle, un'attesa di cinque secondi e lo spegnimento del quadro. Questa operazione deve essere ripetuta dieci volte.
Cambio automatico - Procedura corretta fermata auto

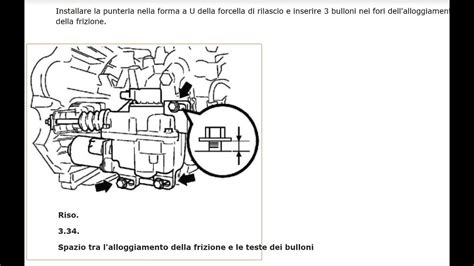

Manutenzione meccanica e risoluzione dei cigolii
Oltre ai guasti elettronici, il sistema può soffrire di rumori meccanici o cigolii derivanti dall'usura degli ingranaggi dell'attuatore. In molti casi, la pulizia accurata e la lubrificazione degli organi di movimento - previa rimozione dell'unità e del vano batteria - possono ripristinare la silenziosità operativa. È fondamentale che l'attuatore sia ricollocato nella posizione identica a quella originale, poiché spostamenti millimetrici possono compromettere il corretto funzionamento del sistema PWM.
Approfondimento tecnico: il controllo PWM

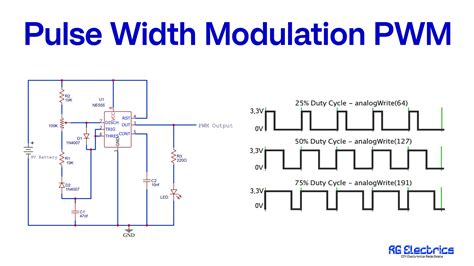

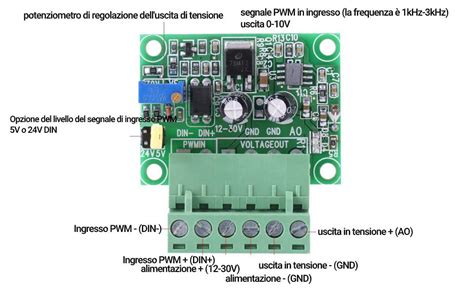

La regolazione PWM è virtualmente ideale poiché riduce al minimo lo spreco di potenza. Utilizzando circuiti basati su amplificatori operazionali (come l'LM358), è possibile generare un segnale a dente di sega confrontato con una tensione di riferimento. Quando il segnale a dente di sega supera la tensione impostata dal potenziometro, l'uscita cambia stato, determinando la larghezza dell'impulso. Questo principio fisico è alla base del controllo preciso del carico della frizione: se il segnale PWM non viene gestito correttamente, il sistema di compensazione dell'usura entra in conflitto, generando errori P1755 o forzando la centralina in modalità di protezione, segnalata dalla spia lampeggiante "S" alternata al simbolo del fiocco di neve.
Affidabilità e soluzioni di mercato
Molti proprietari si trovano di fronte a preventivi di sostituzione elevati. Tuttavia, la sostituzione dell'intera unità non è sempre l'unica via. Esistono soluzioni di ricondizionamento che utilizzano banchi di prova "Hardware In-The-Loop". Tali sistemi simulano le condizioni di guida reali, permettendo di identificare guasti puntuali nella logica di comando PWM e di sostituire solo i componenti degradati, mantenendo integra la programmazione originale e offrendo, in alcuni casi, garanzie estese su base chilometrica.
