Controllo e Diagnosi degli Iniettori di Carburante: Guida Completa per Prestazioni Ottimali del Motore

Un moderno sistema di iniezione carburante è estremamente preciso, efficiente e controllabile, ma poiché si tratta di un kit di precisione, di tanto in tanto qualcosa può andare storto. La manutenzione e la diagnosi degli iniettori sono cruciali per mantenere le prestazioni ottimali del motore, l'efficienza del consumo di carburante e la riduzione delle emissioni. Quando si verificano problemi di avviamento o arresto improvviso del motore, o una riduzione generale delle prestazioni, spesso la causa può essere attribuita a un malfunzionamento degli iniettori.

Il Sistema di Iniezione Carburante: Funzionamento e Tipologie

Il sistema di iniezione carburante di un veicolo fornisce, o più precisamente, spruzza carburante altamente pressurizzato nelle camere di combustione del veicolo. Per prestazioni ottimali e per funzionare correttamente, il motore ha bisogno del giusto rapporto tra carburante e aria, che può variare a seconda delle sue esigenze. Se questa miscela non è corretta o non viene fornita correttamente, il motore semplicemente non funzionerà come dovrebbe e rischierebbe dei guasti.

I sistemi di iniezione carburante sono generalmente classificati in due categorie principali:

Iniezione Indiretta

In questo sistema, tutti i cilindri hanno i propri iniettori di carburante e il carburante viene iniettato nel collettore di aspirazione. L'iniezione sequenziale offre un miglioramento dell'efficienza del carburante ed è un sistema molto più rispettoso delle emissioni. Qui, ogni iniettore è controllato separatamente, spruzzando carburante solo quando la valvola di aspirazione si apre.

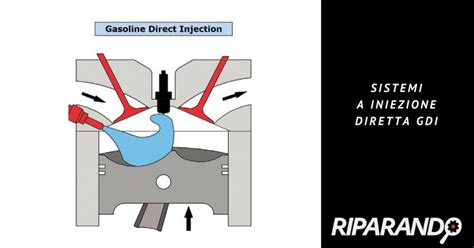

Iniezione Diretta

Sviluppato inizialmente per i motori diesel, l'iniezione diretta è ora la tecnologia principale anche per i motori a benzina. Il carburante viene erogato direttamente ai cilindri, il che significa un maggiore controllo e precisione, riducendo sia i consumi che le emissioni.

Riconoscere i Segnali di Iniettori Difettosi

Come meccanico con oltre 20 anni di esperienza pratica, una delle domande che mi vengono poste più frequentemente è: "Come faccio a sapere se i miei iniettori di carburante sono guasti?". La risposta è importante perché gli iniettori di carburante influiscono direttamente sulle prestazioni del motore, sul risparmio di carburante e sulla sua durata complessiva. Quando gli iniettori si intasano, perdono o non funzionano correttamente, i sintomi si manifestano rapidamente. Ci sono alcune chiare indicazioni che un veicolo ha un guasto al sistema di iniezione del carburante. Se noti due o più di questi problemi, è necessario controllare gli iniettori:

• Il motore non si accende correttamente: difficoltà all'avviamento, sia a caldo che a freddo.
• Minimo irregolare o mancata accensione: il motore gira in modo non fluido, con interruzioni nel suo funzionamento.
• Bassa potenza/scarsa accelerazione: il veicolo sembra meno reattivo e fatica a prendere velocità.
• Riduzione dell'efficienza del carburante: un aumento significativo del consumo di carburante.
• Rumori insoliti del motore: ticchettii, battiti o altri suoni anomali provenienti dal motore.
• Spia di controllo motore (ECU) accesa: l'accensione della spia "Check Engine" spesso accompagnata da codici di errore specifici (come P0301, P0302, P0300, ecc., che indicano mancate accensioni o problemi agli iniettori).
• Forte odore di carburante vicino allo scarico: indica un eccesso di carburante incombusto.
• Esitazione nell'accelerazione: il motore non risponde prontamente all'acceleratore.

Sintomi come questi possono essere causati da una varietà di problemi, quindi è consigliabile controllare tutti i soliti sospetti quando si diagnostica il problema. Questi possono includere iniettori di carburante sporchi, perdite o un guasto elettrico dell'iniettore.

Perché gli Iniettori di Carburante Sono Così Importanti

Gli iniettori di carburante erogano la quantità precisa di carburante nella camera di combustione al momento giusto. Quando sono in buone condizioni, il motore funziona in modo fluido, il carburante brucia in modo efficiente e le emissioni rimangono pulite. Quando falliscono, potresti trovarti di fronte a diverse problematiche:

• Iniettori intasati: Poiché i depositi di carburante possono accumularsi nel tempo, gli iniettori possono eventualmente ostruirsi e limitare l'alimentazione di carburante. Questo porta a un flusso di carburante ridotto, condizioni di miscela magra, esitazione e perdita di potenza.
• Iniettori che perdono: L'usura può causare danni, causando la perdita di un iniettore di carburante. Questo si traduce in carburante in eccesso, minimo irregolare, fumo nero o scarso consumo di carburante.
• Problemi elettrici: Un guasto elettrico dell'iniettore, come una bobina dell'iniettore difettosa o un cablaggio difettoso, può causare mancate accensioni.

Individuare tempestivamente i problemi previene costosi danni al motore o al catalizzatore.

Passaggi per il Test del Sistema di Iniezione del Carburante

Ci sono una serie di passaggi che si possono eseguire per testare un iniettore di carburante che si sospetta possa aver acquisito un guasto o come parte della manutenzione generale. Prima di procedere con i test specifici, è fondamentale escludere altre possibili cause di malfunzionamento, come sensori difettosi o valvole EGR.

1. Ispezione Iniziale

Inizia con le basi e conduci un'ispezione visiva del motore. Quello che stai cercando sono segni evidenti che qualcosa non va: c'è una fuoriuscita di carburante che indicherebbe una perdita? Qualcosa è scollegato? C'è un'usura sostanziale? È una buona idea controllare anche i componenti per eventuali tubi piegati o attorcigliati, connettori elettrici danneggiati o un serbatoio del carburante ammaccato che potrebbe impedire il corretto funzionamento del modulo della pompa carburante. Un controllo iniziale riguarda le connessioni elettriche degli iniettori. Un cortocircuito in questi componenti può portare alla disfunzione di tutti gli iniettori, impedendo l'avviamento del motore.

2. Test della Pressione del Carburante

Per verificare che venga erogata la corretta quantità di carburante, eseguire un test della pressione del carburante. Questa è una procedura abbastanza semplice. Installare un manometro del carburante, far funzionare la pompa e annotare la lettura della pressione. Quindi, confrontarla con le specifiche del produttore. In alternativa, è possibile utilizzare kit diagnostici specifici che consentono di controllare la pressione generata da una pompa ad alta pressione e identificare i singoli iniettori che si guastano, il che significa che verranno sostituiti solo i componenti difettosi.

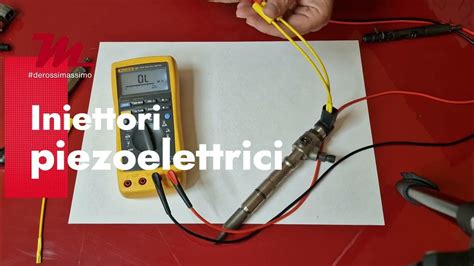

3. Prove Elettriche

A volte un guasto elettrico può causare mancati avviamenti o mancate accensioni. La resistenza interna dell'iniettore è un parametro critico, che varia a seconda del tipo di iniettore (elettromagnetico o piezoelettrico) e può essere influenzato dalla temperatura. Questo controllo si effettua per assicurarsi che non ci sia continuità tra i fili dell'iniettore e la massa, indicando un corretto isolamento. In presenza di isolamento, il multimetro mostrerà una resistenza infinita. Se si sospetta un corto verso massa, bisognerà localizzare se il problema risiede nell'iniettore o nel cablaggio.

Un modo per eseguire il test è con un multimetro mentre il veicolo è spento. Effettuare una lettura della resistenza del connettore elettrico e confrontarla con i dati tecnici del veicolo. Se le letture non rientrano nell'intervallo approvato, c'è un guasto elettrico con l'iniettore e dovrebbe essere sostituito.

Tuttavia, il modo più semplice e veloce per eseguire test elettrici è con kit di test per iniettori elettronici. Con un solo strumento è possibile misurare e confrontare i valori degli iniettori e identificare se non rientrano in un intervallo di prestazioni comparabile o visualizzare guasti elettronici.

4. Test di Ascolto (Stetoscopio o Cacciavite)

Questo è un metodo fai da te relativamente semplice. Lasciare girare il motore al minimo. Posizionare la punta di uno stetoscopio da meccanico (o di un cacciavite) sull'iniettore. Ascoltare per un suono coerente di clic. Se un iniettore emette un suono debole o silenzioso, potrebbe essere difettoso.

5. Test di Resistenza (Multimetro)

Scollegare il connettore elettrico dell'iniettore. Impostare il multimetro su Ohm (Ω). Misurare i terminali dell'iniettore. L'intervallo normale è solitamente di 12-17Ω per la maggior parte dei motori a benzina. Una lettura al di fuori delle specifiche significa che l'iniettore è difettoso.

6. Test di Bilanciamento dell'Iniettore di Carburante (Avanzato)

Misura la quantità di carburante erogata da ciascun iniettore monitorando la caduta di pressione del carburante. Solitamente viene eseguita in officina, ma è possibile farlo anche a casa con lo strumento di scansione giusto. Questo metodo è più affidabile rispetto allo stetoscopio o ai controlli di resistenza, evitando costose congetture.

Diagnostica Avanzata dell'Iniezione del Carburante con Strumenti Professionali

Le auto moderne si basano sull'iniezione di carburante controllata dalla centralina. Uno strumento di scansione professionale rende il test degli iniettori accurato ed efficiente. I sistemi diagnostici di bordo (OBD) di un veicolo memorizzeranno le informazioni nell'unità di controllo del motore (ECU) sullo stato dei componenti, inclusi gli iniettori di carburante. Una volta collegata, la ECU può comunicare con lo strumento diagnostico in modo che possa accedere a codici di errore, feed di dati e test diagnostici.

Caratteristiche principali per la diagnosi dell'iniettore:

• Controllo bidirezionale (test attivi): Comanda alla centralina di aprire/chiudere gli iniettori singolarmente. Se un cilindro non risponde ai giri, hai individuato l'iniettore difettoso.
• Flusso di dati in tempo reale: Monitora i parametri in tempo reale (regolazioni del carburante, giri al minuto, larghezza dell'impulso). Letture anomale confermano problemi agli iniettori.
• Lettura e cancellazione DTC (Diagnostic Trouble Codes): Codici di mancata accensione (Serie P0300) per identificare i cilindri problematici. In caso di problemi, lo scanner dovrebbe leggere codici di errore come:
  • P0200: un guasto con più iniettori.
  • P0201 a P0208: indicherebbero un problema con iniettori specifici.
  • P0300 a P0308: sono generalmente correlati a guasti del carburante.
• Funzioni a livello di rivenditore: Codifica ECU + funzioni speciali non disponibili sugli scanner di base.
• Ampia compatibilità: Funziona con un'ampia gamma di marchi globali, sia sistemi OBD2 che ECU avanzati.

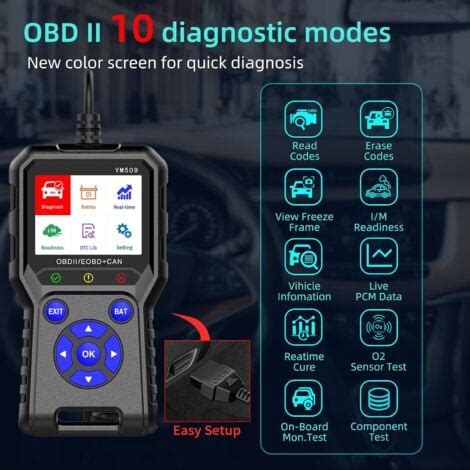

Come testare gli iniettori con uno scanner OBD2 professionale:

1. Collegare lo scanner alla porta OBD2 (sotto il cruscotto).
2. Rilevare automaticamente o inserire il numero di telaio.
3. Andare a "Test attivi" > "Iniettore di carburante".
4. Attivare ogni iniettore singolarmente, ascoltando le variazioni di giri.
5. Confrontare i dati in tempo reale (larghezza dell'impulso e trim) attraverso i cilindri.

Questo metodo è più affidabile rispetto allo stetoscopio o ai controlli di resistenza, evitando costose congetture.

L'Importanza del Banco Prova per Iniettori Diesel

Nel mondo della manutenzione dei motori diesel, la precisione è tutto. Quando si lavora su iniettori, anche la più piccola anomalia può compromettere le prestazioni del motore, aumentare i consumi e causare danni gravi nel lungo termine. Per questo motivo, le officine che operano nel settore diesel devono disporre di strumenti affidabili e altamente specializzati, come il banco prova per iniettori.

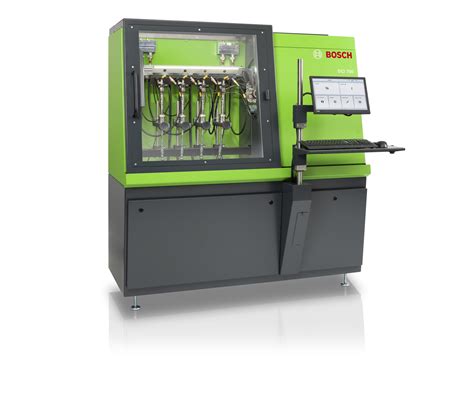

Cos'è un Banco Prova e Come Funziona

Un banco prova consente di testare con precisione il funzionamento degli iniettori, valutando portata, pressione, tenuta e risposta del componente. È un dispositivo meccanico ed elettronico progettato per simulare le condizioni reali di funzionamento di un iniettore diesel. Il funzionamento del banco prova si basa su un ciclo di simulazione elettronica che riproduce il comportamento del motore in condizioni controllate.

L'iniettore viene montato su una sede apposita e collegato tramite raccordi e connessioni elettriche. Attraverso un’interfaccia software, il tecnico imposta i parametri di prova: pressione, cicli di iniezione, quantità di gasolio, frequenza e durata degli impulsi elettrici. Il software del banco genera un report che indica se l’iniettore rientra nei parametri di fabbrica o se presenta anomalie. Per un risultato completo, gli iniettori possono essere valutati su un banco di prova Excalibur GDi Master, fornendo le seguenti caratteristiche:

• Capacità di test di bobine e iniettori piezoelettrici di tutte le marche.
• Piano di test completo con semplici criteri di accettazione/rifiuto.
• Valutazione innovativa del ventaglio di spruzzo.
• Capacità di test ad alta pressione e alta portata di livello OE.
• Ideale per la diagnostica e la rigenerazione degli iniettori.
• Funzione di risciacquo integrata.

Tipi di Banchi Prova

Esistono diversi tipi di banco prova. I modelli più avanzati, come quelli utilizzati da REDAT, sono completamente elettronici e controllati da software. I banchi meccanici o semi-elettronici, ancora diffusi in alcune officine, permettono test più limitati e sono spesso utilizzati per sistemi di iniezione meno complessi.

Perché il Banco Prova è Essenziale in Officina

Possedere un banco prova in officina non è un lusso, ma una necessità per qualsiasi realtà che voglia offrire un servizio professionale e completo nel settore Diesel. Una diagnosi corretta alla prima verifica consente azioni più mirate senza perdite di tempo. Strumenti affidabili permettono che ogni fase del processo di riparazione e collaudo degli iniettori possa essere eseguita con la massima sicurezza.

Il banco prova è un investimento che ripaga nel tempo, migliorando la reputazione dell’officina, aumentando la fiducia del cliente e riducendo i tempi e i costi delle riparazioni. Gli iniettori diesel sono componenti cruciali nei motori common rail, contribuendo significativamente all'efficienza del consumo di carburante e alla riduzione delle emissioni. La diagnosi e il controllo degli iniettori diesel sono cruciali per mantenere le prestazioni ottimali del motore. Attraverso i controlli elettrici descritti, è possibile identificare e risolvere i problemi relativi agli iniettori, evitando così danni più gravi al motore.

Consigli Professionali per la Risoluzione dei Problemi

Con decenni di esperienza alle spalle, il mio consiglio è chiaro: investire in strumenti diagnostici adeguati. Tuttavia, anche con gli strumenti migliori, è fondamentale seguire alcune linee guida:

• Escludere i problemi di base: candele, bobine di accensione o perdite di vuoto possono simulare problemi agli iniettori. Prima di concentrarsi sugli iniettori, verificare sempre che questi componenti funzionino correttamente.
• Utilizzare detergente per sistema di alimentazione per manutenzione (non riparazione): i detergenti per carburante possono aiutare a prevenire l'accumulo di depositi e mantenere puliti gli iniettori, ma non sono una soluzione per iniettori gravemente intasati o danneggiati.
• Prima di tutto diagnosticare: non sostituire gli iniettori ciecamente basandosi solo sui sintomi. Una diagnosi accurata è essenziale per evitare spese inutili.
• Sempre alleviare la pressione del carburante prima di rimuovere gli iniettori: questa è una precauzione di sicurezza fondamentale per evitare fuoriuscite di carburante e potenziali incendi.

Controllare gli iniettori non deve essere per forza un'impresa. Semplici metodi fai da te come l'ascolto, il test di resistenza e il monitoraggio dei dati in tempo reale aiutano a individuare tempestivamente i problemi. Per i risultati più accurati, uno scanner OBD2 professionale e, per i diesel, un banco prova specializzato sono strumenti indispensabili. Ti permettono di eseguire test degli iniettori bidirezionali, monitorare i dati in tempo reale e confermare i problemi senza supposizioni.
