La Serie Sterzo: Cuore Incompreso del Controllo e della Guida

La serie sterzo, spesso sottovalutata ma di fondamentale importanza, è il componente che permette alla forcella di ruotare liberamente all'interno del telaio, consentendo di manovrare la bicicletta con precisione e affidabilità. Questo sistema di cuscinetti è il punto di incontro cruciale tra telaio e forcella, assorbendo tutte le forze provenienti dalla ruota anteriore. Data la sua funzione vitale, la serie sterzo è soggetta a usura e richiede manutenzione e, talvolta, sostituzione regolare per garantire una guida sicura e performante.

Nel corso degli anni, l'evoluzione tecnologica ha trasformato le serie sterzo da semplici componenti a complessi sistemi ingegneristici, capaci di affrontare le crescenti esigenze delle biciclette moderne, dai telai in carbonio leggeri alle e-bike con carichi elevati, fino alle bici gravel e cargo esposte a condizioni estreme. Creare una serie sterzo moderna non è affatto semplice, considerando le diverse integrazioni di cavi, le dimensioni dei telai e le tipologie di biciclette. Collaborazioni con brand di spicco come FSA - FULL SPEED AHEAD, Litemove, Knog, FOX e SR Suntour hanno portato allo sviluppo di serie sterzo innovative in grado di accogliere cablaggi per luci, porte USB e altri accessori, mantenendo un'estetica impeccabile e una funzionalità superiore.

Come Funziona la Serie Sterzo

In sostanza, la serie sterzo è un gioco di cuscinetti che, lavorando su sedi apposite, consentono la rotazione della forcella minimizzando gli attriti. Gli elementi fondamentali che compongono una serie sterzo sono i due cuscinetti, uno posizionato all'estremità superiore del tubo sterzo e uno all'estremità inferiore. Tuttavia, una serie sterzo non è composta solo dai cuscinetti, ma da una serie di elementi che devono essere montati in un ordine rigoroso.

Generalmente, gli elementi si susseguono come segue:

• Pista inferiore della serie sterzo: Questa viene inserita a pressione e con un certo sforzo alla base del cannotto della forcella, dove deve arrivare completamente a battuta. Alcune forcelle, come la Ohlins RXF 36, non richiedono questo elemento, poiché la testa della forcella è realizzata in pezzo unico con il cannotto conificato, incorporando un profilo di accoppiamento con il cuscinetto inferiore della serie sterzo per evitare l'uso della pista inferiore. Questa scelta è spesso orientata a una maggiore rigidità complessiva.
• Cuscinetto inferiore: Composto da sfere che lavorano con un contatto di tipo angolare (da cui il termine ACB - Angular Contact Bearing).
• Calotta inferiore: Accoglie il cuscinetto inferiore.
• Dado ad expander (o ragnetto): Inserito all'interno del cannotto forcella, serve a registrare il precarico dei cuscinetti.
• Calotta superiore: Alloggia il cuscinetto superiore.
• Cuscinetto superiore: Funziona in modo analogo al cuscinetto inferiore.
• Anello di centraggio: Di forma conica, ha il compito di allineare il cannotto forcella con l'asse dei cuscinetti.
• Coperchio del cuscinetto superiore: Si appoggia direttamente sul cuscinetto superiore, fornendo una chiusura ermetica a protezione da acqua e sporco.
• Tappo serie sterzo: Include anche la vite che serve a tirare su il cannotto forcella durante la fase di registrazione del precarico, agendo come tensionatore per compattare la serie.

Tipologie di Serie Sterzo: Un Panorama Complesso

Con l'evoluzione dei design dei telai e delle forcelle, sono emersi diversi standard per le serie sterzo. Non è più il tempo in cui esisteva una sola misura da 1-1/8″ con calotte esterne. Oggi, la varietà rende l'identificazione del tipo corretto di serie sterzo una delle operazioni più complicate nella manutenzione o nell'assemblaggio di una bici.

Il costruttore del telaio determina il tipo di serie sterzo che dovrà essere alloggiato, secondo i tre standard attualmente in voga:

• A calotte esterne o tradizionale (EC - External Cup): In questo tipo, i cuscinetti alloggiano all'interno di calotte posizionate esternamente al telaio. Ogni calotta è una bussola che viene inserita a pressione all'interno del tubo sterzo tramite una pressa manuale. La rigidità strutturale della calotta è determinante.
• Integrata (IS - Integrated): Qui, i cuscinetti alloggiano direttamente all'interno del tubo sterzo, senza la necessità di calotte. L'installazione non richiede strumenti particolari ma esige una precisione notevole nella realizzazione della pista di alloggiamento interna al tubo sterzo.
• Semi-integrata (ZS - Zero Stack): I cuscinetti alloggiano all'interno di calotte che sono quasi completamente inserite nel tubo sterzo, sporgendo solo per un piccolo spallamento esterno. Come per le calotte esterne, l'installazione avviene a pressione tramite una pressa manuale. Tra i tre tipi, questo richiede il diametro più grande del tubo sterzo.

È importante notare che la tipologia può essere diversa per la parte superiore e per quella inferiore della serie sterzo, richiedendo un'identificazione chiara di entrambe per una serie sterzo completa.

Il Sistema SHIS: Standardizzazione per la Chiarezza

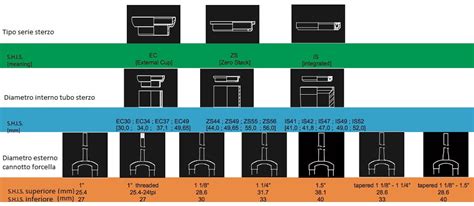

Per orientarsi in questo panorama complesso, è stato sviluppato il SHIS (System of Headset Identification Standardized), un sistema di identificazione che sintetizza le caratteristiche della serie sterzo. Con l'avvento dei cannotti forcella conificati (tapered), con diametri di 1-1/8″ superiormente e 1.5″ inferiormente, il SHIS è diventato indispensabile.

Un esempio di codice di identificazione SHIS è: EC34/28.6 | ZS55/40.

Il codice si compone di due parti separate da una linea verticale: la prima parte si riferisce alla calotta superiore e la seconda a quella inferiore.

• Calotta superiore: EC34/28.6
• Calotta inferiore: ZS55/40

Sia la calotta superiore che quella inferiore recano due lettere, seguite da due numeri separati da una barra:

• Le due lettere indicano il tipo di serie sterzo:
  • EC: a calotte esterne o tradizionale (External Cup)
  • IS: integrata (Integrated)
  • ZS: semi-integrata (Zero Stack)
• Il numero prima della barra indica il diametro interno del tubo sterzo del telaio, espresso in millimetri.
• Il numero dopo la barra indica il diametro esterno del cannotto forcella, anch'esso in millimetri, con l'indicazione di un decimale nel caso della calotta superiore.

Questo sistema permette di identificare con precisione la serie sterzo necessaria per un determinato telaio e forcella, riducendo al minimo il rischio di errori nell'acquisto.

Diametri delle Serie Sterzo: Una Guida Approfondita

Come per ogni aspetto delle biciclette, nemmeno le serie sterzo seguono standard rigidi, ma propongono diametri differenti. Comprendere i diametri è fondamentale per scegliere il componente corretto:

• Diametro tubo forcella 25.4mm (1″): Si tratta di una serie sterzo filettata da 1″, facilmente reperibile su biciclette di bassa gamma o su mezzi precedenti alla metà degli anni '90. Possono essere di tipo italiano (con diametro interno del tubo di sterzo 30.05mm), giapponese (tubo sterzo 30.1mm), americano (tubo sterzo 32.5mm) oppure francese (tubo sterzo 29.85mm). Ciò che cambia è solo il diametro interno del tubo di sterzo e, di conseguenza, la misura dell'interferenza delle calotte inserite a pressione. I diametri esterni delle piste di scorrimento e della forcella rimangono i medesimi.
• Diametro tubo forcella 31.8mm (1 1/4″): Una serie sterzo filettata da 1 1/4″, presente su vecchie MTB americane o sui tandem.
• Diametro tubo forcella 28.6mm (1 1/8″): In questo caso può essere una serie sterzo filettata da 1 1/8″, che si può trovare sulle MTB di prima generazione, oppure una serie sterzo ahead, che vengono di solito definite maggiorate. Per valutare quale delle due sia, è necessario osservare l'estremità del tubo e verificare la presenza o meno della filettatura.
• Diametro tubo forcella 38.1mm (1.5″): Una serie sterzo da 1.5″, divenuta lo standard per le biciclette moderne. Questo tipo di serie sterzo è solitamente conica (tapered), ovvero il tubo della forcella, quando è attaccato alla testa, presenta un diametro da 1.5″, che poi si riduce a 1 1/8″ dove viene agganciato lo stem. Di solito questo tipo di serie sterzo è integrato, ovvero il cuscinetto inferiore non ruota su delle piste, bensì è inserito a pressione all'interno del tubo di sterzo.

L'Evoluzione dei Cuscinetti: La Chiave della Performance

I cuscinetti sono il cuore pulsante della serie sterzo e la loro qualità incide direttamente sulla scorrevolezza e la durata del sistema. Nel corso degli anni, si è passati da soluzioni semplici a tecnologie avanzate:

• Sfere ingabbiate: Tipiche delle serie sterzo più vecchie o meno pregiate, dove le sfere sono tenute in sede da una gabbietta.
• Cuscinetti stagni (sigillati): Lo standard nelle serie sterzo di gamma superiore, offrono una maggiore protezione da acqua e sporco.

FSA, leader nel settore, ha sviluppato tecnologie all'avanguardia per i cuscinetti:

• Cuscinetti HPB - High Performance Bearing: Rappresentano la massima espressione tecnologica di FSA, progettati per offrire durata eccezionale, protezione dagli agenti esterni e scorrevolezza costante nel tempo. Il segreto degli HPB risiede nell'utilizzo di anelli in acciaio inox di altissima qualità, trattati con un rivestimento chimico proprietario che aumenta drasticamente la resistenza alla corrosione. La gabbia interna è realizzata in un polimero ad alte prestazioni con micro-lubrificazione integrata, creando una vera e propria barriera fisica che impedisce l'ingresso di contaminanti e mantiene stabile la distribuzione del grasso. Il livello di protezione dei cuscinetti HPB viene verificato con test interni di FSA, incluso il "Mud Test" che simula l'ingresso di fango e detriti, tipico di ambienti come enduro, gravel ed e-bike.
• Linea X-Bearing: Pensata per chi cerca un cuscinetto più durevole rispetto agli standard tradizionali in acciaio cromato, ma con un prezzo più accessibile rispetto agli HPB. Gli X-Bearing utilizzano anelli in acciaio cromato ad alta resistenza, più rigidi e stabili rispetto a quelli entry-level. Rappresentano una scelta equilibrata per biciclette con passaggi cavi più semplici o per ciclisti che desiderano un upgrade rispetto ai cuscinetti standard senza investire nella soluzione premium.

Integrazione dei Cavi: La Rivoluzione Silenziosa

Negli ultimi anni, il design delle bici si è spostato sempre più verso l'integrazione totale dei cavi. Questa tendenza, sebbene esteticamente gradevole, ha posto nuove sfide alla progettazione delle serie sterzo. FSA ha risposto con soluzioni innovative:

• ACR (ACR - Aerodynamic Cable Routing): Soluzione OEM per integrare i cavi all'interno, mantenendo rigidità e allineamento preciso del cockpit.
• ICR (ICR - Integrated Cable Routing): Pensato per chi desidera flessibilità, può essere full o semi-integrato. Nato dalla collaborazione con Satori, TranzX, Zoom ed Ergotec.
• SMR-II (SMR-II - Semi-Integrated Cable Routing Generation II): Un sistema che integra lo smorzamento nel cuscinetto per stabilizzare lo sterzo.
• Nuovi sistemi CR II: Caratterizzati dalla regolazione del reach ±5 mm tramite calotte ovalizzate e un sistema che limita la rotazione dello sterzo per prevenire danni ai cavi o al telaio.

Queste soluzioni non solo migliorano l'estetica della bicicletta, ma proteggono anche i cavi dagli agenti esterni e riducono la resistenza aerodinamica, contribuendo a un'esperienza di guida più pulita e performante.

Serie Sterzo Filettate vs. Serie Sterzo Ahead: Un Confronto

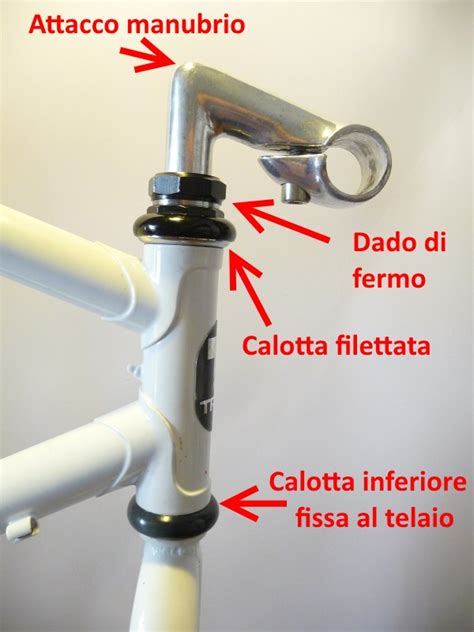

Per decenni, le serie sterzo filettate sono state lo standard, sia a livello professionale che comune. Tuttavia, l'introduzione del sistema Ahead da parte dell'azienda americana Crane Creek ha praticamente soppiantato le serie sterzo tradizionali, relegandole a biciclette di bassa gamma o da supermercato.

Serie Sterzo Filettate

Le serie sterzo filettate sono costituite da due piste, inserite all'interno del telaio (nel tubo di sterzo) con un montaggio a interferenza. Il diametro delle piste è leggermente superiore a quello del canotto di sterzo, e per questo vengono calettate forzatamente tramite una pressa manuale. Su queste piste scorrono i cuscinetti, che possono essere a sfere libere (tenute in sede da un bagno di grasso) oppure ingabbiate.

Una calotta viene installata sulla testa della forcella, che viene poi inserita nel canotto. La calotta superiore viene avvitata sul tubo della forcella, che è filettato, fino a mandarla in battuta contro la pista. Una rondella e un controdado di sicurezza evitano che la calotta superiore si sviti, dando vita a giochi pericolosi che rovinerebbero i cuscinetti. Nel caso delle serie sterzo filettate, l'attacco manubrio è di tipo classico e viene chiamato pipa, formato da un elemento piegato con un'estremità a espansione, che va inserito all'interno della forcella, mentre l'altra estremità è tonda, simile a una fascetta regolata da una vite, pensata per accogliere il manubrio. Una lunga vite e un espansore mantengono in posizione la pipa.

Serie Sterzo Ahead (Non Filettate)

Anche nelle serie sterzo non filettate vi sono due piste di scorrimento calettate a pressione nel tubo di sterzo, dove si installano i cuscinetti che possono essere a gabbietta (nelle biciclette più economiche) oppure di tipo industriale (in quelle più evolute). Una calotta viene installata sulla testa della forcella, che viene poi fatta passare nel canotto di sterzo.

Il sistema di montaggio in questo caso è completamente differente rispetto allo standard tradizionale. Infatti, il compito che nel caso delle serie sterzo filettate era assolto dalla pipa, qui è demandato al tubo forcella, che è più lungo. Al suo interno viene inserito un ragnetto, ovvero una sede con un foro filettato. La pista di scorrimento superiore viene chiusa da un apposito parapolvere e da una ranella conica tagliata, che ha il compito di mantenere in posizione il tubo della forcella. Vengono poi inseriti alcuni distanziali per raggiungere la misura di escursione manubrio desiderata. In seguito è inserito l'attacco manubrio, denominato stem, che si fissa al tubo forcella attraverso due viti laterali. La rimozione dei giochi, che nella serie sterzo tradizionale era demandata alla regolazione della calotta superiore e del suo controdado, qui è curata attraverso una vite, inserita in un tappo che copre il tubo forcella. La vite ingaggerà il filetto del ragnetto inserito nel tubo. Stringendo o allentando la vite si avvicinerà o si allontanerà la forcella dal canotto di sterzo, eliminando così i giochi.

Differenze e Vantaggi del Sistema Ahead

L'introduzione del sistema Ahead ha praticamente soppiantato le serie sterzo filettate grazie a notevoli vantaggi funzionali:

• Eliminazione dei filetti: Filettare la testa della forcella era un passaggio in più che incideva sui costi generali di fabbricazione. Eliminando la filettatura si elimina la possibilità di spanare i filetti e di rovinare l'assemblaggio.
• Velocità di montaggio: A parità di esperienza e capacità, un meccanico impiega sicuramente meno tempo per installare una serie sterzo Ahead rispetto a una tradizionale.
• Risparmio di peso: Anche se qui il divario è davvero minimo, una serie sterzo Ahead pesa meno di una filettata.
• Sensazione di guida: Nelle serie sterzo Ahead il manubrio è fissato in modo pressoché diretto al tubo della forcella, migliorando la stabilità e la sensazione di guida. Nelle serie sterzo filettate il collegamento tra manubrio e forcella era demandato alla pipa, aggiungendo quindi un elemento tra i due.
• Frequenza di manutenzione: Una serie sterzo filettata è più propensa ad arrugginire se lasciata esposta alle intemperie, poiché le filettature possono grippare.
• Facilità di manutenzione: Una serie sterzo Ahead si può revisionare con un'unica chiave a brugola, mentre per quelle filettate servono chiavi apposite più ingombranti che non sempre è facile portare con sé durante le uscite in bici.
• Rigidezza e resistenza: Una serie sterzo Ahead propone diametri maggiori, quindi più resistenti e rigidi.

Manutenzione della Serie Sterzo: Quando e Come Intervenire

Un buon programma di manutenzione e cura della propria bici prevede la pulizia e l'ingrassaggio della serie sterzo almeno una volta all'anno, due se si gira in off-road o in condizioni atmosferiche proibitive come pioggia o neve. È fondamentale controllare regolarmente la serie sterzo, anche su una bici nuova, per individuare eventuali giochi o eccessiva chiusura.

Sintomi che Indicano la Necessità di Revisione:

• Sterzo duro e movimenti a scatti: Probabilmente la serie sterzo è troppo serrata e le sfere hanno inciso la pista, creando delle impronte che rendono rigido il movimento. Gli inglesi chiamano questa situazione "Brinnelled" da Brinnell, l'ingegnere che ha ideato una prova di durezza per metalli.
• Sterzo lasco e giochi persistenti: Nonostante si avvitino a fondo le calotte, i giochi non si eliminano. Probabilmente le sfere si sono usurate e vanno sostituite.
• Rumore di sabbia all'interno quando si muove il manubrio: È molto probabile che le gabbiette delle sfere si siano rotte, liberando le sfere stesse che non vengono più mantenute in posizione.
• Rumore graffiante quando si muove lo sterzo: Il grasso è stato dilavato e si è formata ruggine.
• Bici ferma per un lungo periodo: Quando si riprende la bici dopo un lungo periodo di fermo, come una pausa invernale, è buona norma revisionare e ingrassare la serie sterzo, poiché il grasso si sarà inquinato.
• Bici utilizzata intensamente in condizioni di pioggia e fango: Se si è pedalato tutto l'inverno in condizioni avverse, con l'arrivo della primavera è consigliabile revisionare la serie sterzo, poiché il grasso si sarà dilavato o inquinato.
• Acquisto di una bici nuova: Le biciclette nuove di zecca spesso presentano una carenza di grasso. È buona norma prevedere un ingrassaggio della serie sterzo (e non solo, anche del movimento centrale e dei mozzi) prima della prima uscita.

Revisione delle Serie Sterzo Filettate: Guida Passo Passo

Per effettuare una revisione completa di una serie sterzo di tipo tradizionale, sono necessari i seguenti strumenti:

• Chiave a brugola da 5mm
• Pezzo di legno
• Martello di gomma
• Chiavi per serie sterzo (dal 24 al 36mm, o serratubi con denti protetti)
• Grasso bianco al litio
• Cacciavite con punta calamitata (per sfere libere)
• Bacinella, petrolio bianco e pennello
• Sgrassatore spray, pennello e straccio

Procedura:

1. Rimuovere la ruota anteriore: Liberare la forcella per lavorare più agevolmente.
2. Svitare la vite della pipa: Con la chiave a brugola da 5mm, allentare la vite della pipa senza estrarla.
3. Rimuovere l'espansore: Posizionare un pezzo di legno sulla testa della vite e assestare un colpo deciso con un martello di gomma. La vite colpirà l'estrattore, che verrà espulso, permettendo di sfilare la pipa.
4. Rimuovere controdado e rondella: Con la chiave per serie sterzo, svitare e rimuovere il controdado e la sua rondella, mettendoli a bagno nel petrolio bianco.
5. Rimuovere la calotta superiore: Tenendo ferma la forcella con la mano sinistra, con la destra svitare la calotta superiore fino a estrarla completamente. Ricordarsi di tenere salda la forcella, poiché una volta estratta la calotta, la forcella è libera e può scivolare.
6. Estrarre la forcella e i cuscinetti: Sfilare la forcella dal tubo di sterzo. Estrarre il cuscinetto inferiore e metterlo a bagno nel petrolio bianco. Se la serie sterzo monta sfere libere, estrarle una per una con la punta calamitata del cacciavite. Estrarre anche il cuscinetto superiore e metterlo a bagno.
7. Pulire il tutto: Con sgrassatore spray, pennello e straccio, pulire la serie sterzo, eliminando sporcizia, tracce di ruggine e vecchio grasso. Passare lo straccio anche all'interno del tubo e sul tubo forcella. Con il pennello e il petrolio bianco, sgrassare a fondo le gabbiette o le sfere e le calotte.
8. Ingrassare le piste di scorrimento: Riempire le piste di scorrimento inferiore e superiore con grasso al litio. Fare lo stesso con la pista di scorrimento sulla testa della forcella.
9. Riposizionare i cuscinetti: Rimontare le gabbiette sulla pista superiore e sulla pista della forcella. Ricordare che le sfere devono lavorare a contatto con le piste ("si devono guardare"). Se si montano sfere libere, posizionarle con la punta calamitata del cacciavite.
10. Rimontare la forcella: Inserire nuovamente il tubo della forcella all'interno del tubo sterzo.
11. Avvitare la calotta superiore: Mettere del grasso sulla filettatura della forcella e avvitare fino a mandarla in battuta, senza stringere troppo (la regolazione fine verrà effettuata con la pipa montata).
12. Inserire la rondella di spessore: Non dimenticare di inserire la rondella di spessore prima di avvitare il controdado. La rondella presenta un dente che va calettato sul profilo scanalato della filettatura della testa della forcella.
13. Avvitare il controdado: Avvitare il controdado mandandolo in battuta ma senza stringere.
14. Inserire la pipa: Inserire la pipa, verificando l'altezza con il metro. Avvitare leggermente senza stringere la vite della pipa.
15. Montare la ruota anteriore: Installare la ruota anteriore, bloccandola con lo sgancio rapido. Ricordare di chiudere lo sgancio rapido dei freni.
16. Allineare lo sterzo: Poggiare la bici a terra, mettersi a cavalcioni della ruota anteriore e allineare la pipa con la ruota anteriore. Dopodiché, serrare con forza la pipa.
17. Regolare lo sterzo: Con la chiave per lo sterzo, mandare in battuta la calotta superiore fino a che si avverte lo sterzo libero ma senza giochi. Per verificare, tirare il freno anteriore e spingere avanti e indietro la bici: se si avvertono movimenti, i giochi non sono stati eliminati correttamente.

Il Tappo Serie Sterzo: Funzionalità e Design

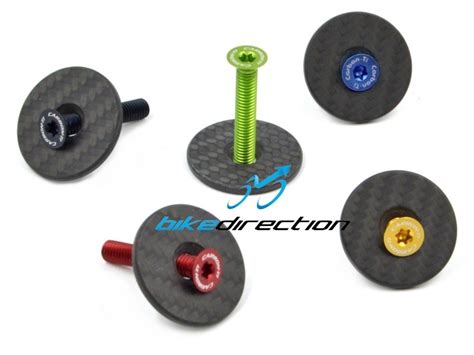

Il tappo della serie sterzo è molto più di un semplice elemento estetico. Ha la funzione cruciale di tensionatore, fornendo l'alloggio per il bullone e la sua superficie di spinta, essenziale per mantenere i cuscinetti della serie sterzo perfettamente nelle loro sedi. In gergo tecnico, il tappo e il suo bullone permettono alla serie di "compattarsi" o "andare a pacchetto".

Come Scegliere il Tappo Serie Sterzo

La scelta del tappo dipende principalmente dal diametro della serie sterzo montata sulla bici, che corrisponde a quella dello stelo della forcella.

• Forcelle coniche (tapered): Sulle bici moderne è raro trovare steli forcella con diametri costanti. La quasi totalità delle forcelle in commercio (MTB, gravel o corsa) ha uno stelo più largo alla base, dove sono alloggiati i cuscinetti inferiori, e si restringe nella parte superiore, dove si trova il tappo serie sterzo.
• Diametri in disuso: I tappi da 1" (25.4 mm) sono ormai quasi in disuso, tipici delle bici da corsa di una ventina di anni fa o di pochissimi modelli attuali dallo stile retrò.
• Diametri più diffusi: La misura più diffusa sulle bici da corsa oggi è quella da 1" 1/8 (28.6 mm). L'oversize sta avanzando anche sulle bici da strada, e non è raro trovare tappi serie sterzo da 1" 1/4 (31.8 mm), che è la misura praticamente standard delle serie sterzo MTB. A parità di diametro, un tappo può essere montato su qualsiasi bici, ma per la sua diffusione, il tappo da 1" 1/4 si è meritato la definizione di "tappo sterzo MTB".

Oltre alla funzionalità, il tappo serie sterzo offre ampie possibilità di personalizzazione. Si può scegliere tra un leggerissimo tappo serie sterzo in carbonio o uno in alluminio di qualsiasi colore per aggiungere un tocco personale alla propria bici. Esistono anche serie sterzo con coperchio più basso, per chi cerca un'estetica più minimalista. L'importante è assicurarsi che il diametro sia compatibile con lo stelo della forcella.
