La corretta coppia di serraggio dei bulloni dello sterzo è un aspetto cruciale per la sicurezza e la funzionalità di una bicicletta, in particolare quando si assemblano o si smontano componenti. Questo articolo esplora le diverse sfaccettature di questo argomento, fornendo linee guida dettagliate e consigli pratici per evitare errori comuni che potrebbero compromettere l'integrità della bicicletta e la sicurezza del ciclista.
Comprendere la Vite Superiore del Coperchietto: Regolazione vs. Serraggio
Un errore comune, spesso evidenziato anche dalle istruzioni di produttori come Ritchey, riguarda il serraggio della vite superiore del coperchietto. Questa vite NON va tirata con forza eccessiva, poiché la sua funzione principale è quella di regolazione del gioco della serie sterzo. Il processo corretto prevede di stringere la vite gradualmente, procedendo a piccoli incrementi (ad esempio, a ottavi di giro), fino a quando l'insieme non presenta più alcun dondolio.
Un serraggio eccessivo di questa vite può portare a conseguenze indesiderate, come il "risucchio" verso l'alto dell'expander all'interno del cannotto. Questa situazione, pur non sempre evidente nell'immediato - come nel caso di un expander sollevato quel tanto che i distanziali permettevano, ma con la serie sterzo comunque ben ferma - può compromettere la stabilità a lungo termine e causare danni strutturali se non corretta.
Il Dilemma dell'Expander nel Cannotto in Carbonio: Trovare la Coppia Corretta
Uno dei dilemmi più sentiti tra gli appassionati di ciclismo, in particolare per coloro che lavorano con telai e forcelle in carbonio, è la coppia di serraggio corretta per l'expander all'interno del cannotto. Nonostante la ricerca di dati specifici, si riscontrano spesso indicazioni contrastanti: alcuni suggeriscono 5 Nm, altri 8 Nm, e altri ancora 12 Nm.
È fondamentale evitare di stringere l'expander con una forza eccessiva, poiché il carbonio è un materiale delicato che può danneggiarsi irreparabilmente sotto una pressione inappropriata. Un serraggio eccessivo può deformare il tubo forcella, specialmente se di spessore ridotto, inibendo l'ingresso dell'attacco manubrio. In generale, si ritiene che 5 Nm siano più che sufficienti per un corretto fissaggio dell'expander, ma è sempre consigliabile fare riferimento alle specifiche del produttore della forcella e dell'expander stesso.
Come montare la serie sterzo da 1" pollice a filetto della bici TUTORIAL
Coppia di Serraggio Attacco Manubrio: Forcella in Carbonio e Attacco in Alluminio
Quando si monta un attacco manubrio in alluminio su una forcella in carbonio, sorge spesso il dubbio sulla coppia di serraggio da applicare. Se l'attacco manubrio riporta una chiusura a 6 Nm, ci si interroga se sia opportuno mantenere tale valore o ridurlo, ad esempio a 4 Nm, a causa della delicatezza del materiale della forcella.
In questi casi, la prudenza è d'obbligo. Sebbene l'attacco possa sopportare 6 Nm, la forcella in carbonio potrebbe non farlo. È sempre preferibile attenersi al valore di serraggio più basso specificato tra i due componenti o, in assenza di indicazioni specifiche per la combinazione, consultare un professionista o il manuale tecnico della forcella. La deformazione o il danneggiamento del cannotto in carbonio possono avere conseguenze gravi e costose.
Il Tappo Compattatore della Forcella: Serraggio "a Naso" o Preciso?
Il tappo compattatore della forcella, spesso chiamato anche "tappo forcella", ha la funzione di eliminare il gioco della serie sterzo. A differenza di altri componenti che richiedono una coppia di serraggio precisa, per questo elemento si tende a considerare un serraggio "a naso", ovvero fino a quando il gioco non è eliminato, senza eccedere. È importante non stringere né più né meno del necessario. Un serraggio eccessivo non apporta benefici e potrebbe compromettere la durata dei componenti.
La Scienza della Coppia di Serraggio: Nozioni di Base e Utilizzo
La coppia di serraggio (M) è un concetto fondamentale in meccanica, calcolata moltiplicando il raggio della corsa della leva (r) per la forza esercitata (F). Per i collegamenti a vite sui veicoli, i produttori indicano coppie di serraggio specifiche, riportate nel manuale di officina o nelle istruzioni per l'uso. Questi valori sono cruciali per evitare problemi come la deformazione dei componenti, il serraggio eccessivo, la distorsione di superfici di tenuta, lo strappo di filetti o la rottura di bulloni.

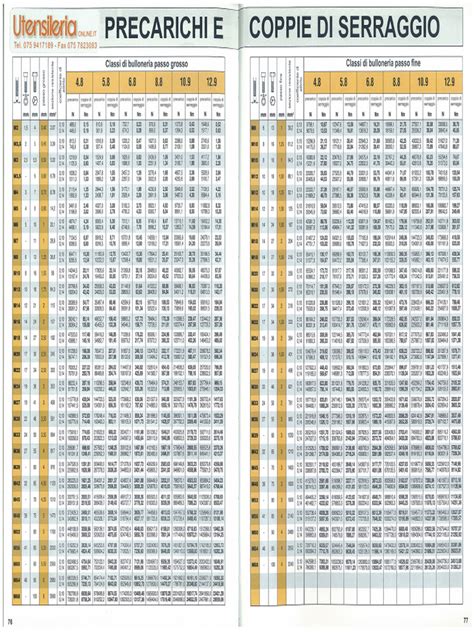

Esistono anche coppie di serraggio standardizzate a livello normativo per viti di vario diametro, passo della filettatura, materiale e classe di accoppiamento. Queste possono servire da riferimento quando non sono disponibili indicazioni specifiche per un determinato collegamento a vite.
I 5 Peccati Mortali nell'Uso delle Chiavi Dinamometriche
L'uso corretto di una chiave dinamometrica è essenziale per garantire la precisione del serraggio. Ecco i "cinque peccati mortali" da non commettere:
- Non lasciare la chiave dinamometrica sul valore impostato dopo il lavoro: Ciò deforma la molla interna, alterandone la precisione.
- Non ruotare la chiave dinamometrica oltre i valori della scala: Anche questo deforma la molla.
- Non inserire giunti universali o prolunghe: Questi accessori possono alterare la coppia effettiva.
- Non smontare la chiave dinamometrica: Questa operazione altera i valori calibrati.
- Non utilizzare la chiave dinamometrica per allentare viti troppo serrate: Non è uno strumento progettato per lo svitamento e tale uso può causare danni e alterare i valori calibrati.

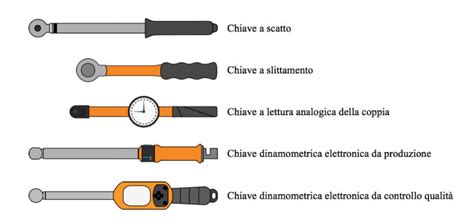

Tipi di Chiavi Dinamometriche: A Lettura Diretta e A Scatto
Esistono principalmente due tipi di chiavi dinamometriche:
- Chiavi dinamometriche a lettura diretta: Sono le più semplici ed economiche. Si basano su una barra di torsione che, ruotando, indica il valore su una scala o un comparatore. Richiedono all'utente di osservare attentamente il valore e fermarsi al raggiungimento della coppia nominale.
- Chiavi dinamometriche a scatto: Sono le più diffuse. Permettono di impostare il valore nominale prima dell'uso. Al raggiungimento della coppia impostata, emettono un segnale (acustico, tattile con un "clic", o uno slittamento/torsione).
La Misura Corretta della Chiave e Consigli Pratici
Le chiavi dinamometriche sono disponibili in diverse grandezze per coprire vari intervalli di coppie di serraggio. Per le moto, la maggior parte dei valori è compresa tra 3 Nm e 200 Nm. È raro che una singola chiave copra l'intero intervallo, rendendo necessarie chiavi di dimensioni diverse. I manuali d'uso delle moto spesso includono tabelle con le coppie di serraggio prescritte, utili per la scelta.
Un consiglio pratico è che con chiavi dinamometriche più grandi (ad esempio, 20-110 Nm), lo scatto può essere meno percepibile ai valori più bassi della scala (20-30 Nm). Per una maggiore precisione e sicurezza, soprattutto per valori bassi, è consigliabile utilizzare una chiave più piccola (ad esempio, 6-30 Nm), dove lo scatto è più chiaro.
Impiego e Regolazione della Chiave Dinamometrica a Scatto
L'utilizzo di una chiave dinamometrica richiede accuratezza e pratica. Ecco come procedere con una chiave a scatto:

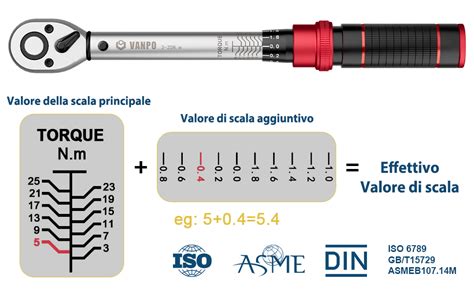

- Impostare il valore nominale: Consultare il manuale di officina o le istruzioni per individuare la coppia di serraggio. Sbloccare la sicura della manopola e ruotarla fino a allineare il valore desiderato sulla scala con il bordo di riferimento. Per valori intermedi, allineare la manopola girevole con la linea verticale della scala. Bloccare nuovamente la sicura.
- Stringere il collegamento a vite: Posizionare la chiave con l'inserto appropriato (bussola o bit) sulla vite, già leggermente stretta manualmente. Esercitare una forza costante e continua sulla manopola del braccio di leva. Al raggiungimento della coppia, si percepirà una piccola spinta e un clic. È cruciale smettere immediatamente di applicare forza, altrimenti si supera la coppia impostata.
In caso di componenti con diversi collegamenti a vite paralleli (come le teste dei cilindri), le viti vanno serrate gradualmente: prima tutte con una coppia ridotta, poi con una media e infine con il valore definitivo. Questo assicura un posizionamento uniforme del pezzo e previene deformazioni o rotture. Alcuni componenti richiedono anche una sequenza di serraggio specifica (ad esempio, a croce o dall'interno all'esterno), ed è fondamentale seguire le indicazioni del produttore.
Dopo l'uso, è importante scaricare la molla della chiave dinamometrica riportando la manopola di regolazione alla posizione di valore numerico più basso sulla scala (ma non oltre). Ciò previene la sformazione della molla e mantiene la precisione dello strumento.
Altri Consigli di Lavoro e Manutenzione
- Pratica iniziale: Prima del primo utilizzo su un veicolo, familiarizzare con la chiave dinamometrica su un oggetto non delicato.
- Evitare prolunghe con giunto universale: Possono falsare la coppia di serraggio.
- Non usare per allentare: Le chiavi dinamometriche non sono progettate per svitare bulloni troppo stretti.
- Verificare compatibilità con filettature sinistrorse: Non tutte le chiavi dinamometriche sono adatte.
- Maneggiare con cura: Evitare cadute e conservare in un ambiente non umido.
- Pulizia e lubrificazione: Pulire con un panno, eventualmente con olio per meccanica di precisione sui componenti metallici. Non smontare né immergere in detergenti. Se inutilizzata a lungo, azionare la manopola per ridistribuire il lubrificante.

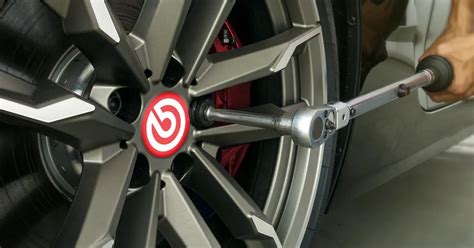

Serraggio delle Ruote: Un Aspetto Critico Spesso Trascurato
L'importanza di una corretta coppia di serraggio delle ruote è spesso sottovalutata, specialmente durante la sostituzione dei pneumatici. Una ruota mal montata, con dadi o bulloni serrati in modo improprio, può causare vibrazioni al volante durante la frenata e un malfunzionamento generale del sistema frenante, con gravi conseguenze per la sicurezza.
Dadi e bulloni eccessivamente serrati possono deformarsi, allungarsi e rompersi, soprattutto su strade sconnesse. L'uso diffuso di pistole pneumatiche o elettriche a massima potenza degrada sistematicamente le filettature, compromettendo il corretto funzionamento di bulloni, viti e dadi. Ciò può anche danneggiare altre parti, come il mozzo.
Il serraggio irregolare dei dadi della ruota può causare un gioco minimo tra mozzo, disco e ruota, portando a problemi come:
- Vibrazioni intense: Il disco sfrega alternativamente contro la pastiglia freno, regolando la sua posizione e generando vibrazioni.
- Riscaldamento irregolare del disco: Lo sfregamento alternato fa riscaldare il disco in modo non uniforme, causando vibrazioni al volante durante la frenata a causa dell'irregolarità dell'attrito.
Per ottenere un serraggio corretto, è indispensabile utilizzare una chiave dinamometrica con una coppia specifica, correlata alle dimensioni, al materiale dei dadi e dei bulloni, e al tipo di filettatura. Tuttavia, è importante notare che non rispettare alla perfezione le coppie di serraggio non sempre significa incorrere in problemi certi, ma la precisione è sempre la scelta migliore.
Serraggio di Componenti con Viti Multiple: Attacchi Manubrio e Pinze Freno
Quando si hanno più viti su cui si distribuisce il lavoro, come le quattro viti che sostengono le piastrine degli attacchi manubrio moderni (spesso con serraggio a 5 Nm), è fondamentale che la coppia di serraggio venga raggiunta gradualmente da tutte le viti. È consigliabile avvitare per mezzo giro alla volta e, sul finire, di un quarto di giro per volta. Ogni produttore fornisce specifiche di montaggio per i propri componenti, inclusi i valori di tensione da applicare.
Ad esempio, per un serraggio di una barra, fascia o placca di alluminio, si deve effettuare un serraggio con avvicinamenti e sequenze che permettano di stringere il pezzo senza deformarlo. I serraggi per avvicinamento si usano normalmente per coppie superiori a 10 Nm in ambito motociclistico. Il primo serraggio, o avvicinamento, si effettua solitamente al 70% della coppia prevista, per poi procedere al serraggio definitivo. In caso di due punti di applicazione della coppia, si utilizza una sequenza 1-2-1, seguita da un check (verifica del serraggio dopo un paio di minuti di assestamento) 1-2. In caso di tre o più punti, si inizia a stringere sempre dal centro e, se superiore a tre punti, si salta il punto adiacente al primo serraggio. Il check seguirà sempre la stessa sequenza.
Come montare la serie sterzo da 1" pollice a filetto della bici TUTORIAL
Esempi Specifici e Valori Indicativi
Per alcuni componenti, come il collare del perno sulla piastra superiore della forcella, si possono riscontrare valori di 23 Nm. Per altri elementi, come i serraggi delle piastre originali di alcuni modelli di moto (es. 999), che hanno quattro punti di serraggio invece di due, le coppie possono variare (ad esempio, 14 Nm). Anche per bulloni che reggono componenti di alta qualità, come perni di sterzo speciali, si consiglia di non superare i 10 Nm, considerando la tenuta circolare e le dimensioni.
È importante consultare sempre il manuale di istruzioni della bicicletta o i manuali di montaggio dei singoli componenti, poiché questi forniscono le coppie di serraggio specifiche e vitali per un montaggio sicuro e duraturo. I valori generici devono essere considerati indicativi, poiché le specifiche e i materiali possono influenzare significativamente le coppie di serraggio necessarie.
