La corretta applicazione delle coppie di serraggio ai bulloni è un aspetto fondamentale per garantire l'affidabilità e la longevità di qualsiasi motore, inclusi quelli delle vetture come la Y10 4WD e una vasta gamma di trattori e mezzi agricoli. Un serraggio insufficiente può causare allentamenti e vibrazioni, mentre un serraggio eccessivo può portare alla deformazione dei componenti o alla rottura dei bulloni stessi. Questo articolo esplora le diverse metodologie e i valori specifici di coppia di serraggio per vari motori e componenti, evidenziando l'importanza di seguire scrupolosamente le indicazioni del costruttore.
Il Serraggio Angolare: Una Metodologia Precisa
Nei motori moderni, e in particolare su alcune tipologie di motori come i FL 712, la verifica dell'angolo di chiusura è un metodo di serraggio sempre più diffuso e apprezzato per la sua precisione. Questa tecnica prevede un serraggio iniziale a mano, seguito da una serie di serraggi angolari progressivi, che garantiscono una forza di serraggio uniforme e controllata, compensando le piccole variazioni nelle filettature e nelle superfici di contatto.
Per i motori FL 712, l'ordine delle operazioni di serraggio dei bulloni è il seguente:
- Serraggio a mano: Si inizia con un serraggio a mano utilizzando una chiave a tubo, senza l'ausilio di un girachiave. Questa fase serve ad avvitare i bulloni fino al contatto, senza applicare forza.
- Serraggio senza forza con girachiave: Si prosegue con un serraggio minimo, senza applicare una coppia significativa, utilizzando un girachiave. L'obiettivo è eliminare eventuali giochi.
- Serraggio con girachiave adeguato in 3 riprese: A questo punto si procede con il serraggio vero e proprio, suddividendolo in tre fasi angolari:
- Prima ripresa: Serraggio di 45°.
- Seconda ripresa: Serraggio di 60°.
- Terza ripresa: Serraggio di 60°.Questo porta a un totale di 165° di serraggio angolare dopo il primo serraggio a mano. È fondamentale notare che i bulloni devono essere spalmati di olio prima del serraggio, per ridurre l'attrito e garantire una coppia più precisa.
Coppie di Serraggio per Testate e Cilindri: Varietà di Motori e Valori Specifici
Le testate del motore sono tra i componenti più critici, e il loro corretto serraggio è essenziale per garantire la tenuta della camera di combustione e prevenire perdite di compressione o di liquidi. Le coppie di serraggio variano significativamente a seconda del modello di motore e della sua architettura.
Motori Fiat e Derivati: Dai Trattori ai Mezzi Agricoli
Il parco macchine Fiat e i suoi derivati comprendono una vasta gamma di motori con specifiche di serraggio ben definite:
- Motori 614.010: Installati su macchine come 215R e le sue derivate (DT, Montagna, Frutteto), questi motori hanno requisiti specifici.
- Motori 605.000: Presenti su Fiat 25 C-CS-CI Diesel.
- Motori installati su 355C-455C-505C-605C: Per queste macchine, la coppia di serraggio delle testate è di 15 kgm.
- Motori CO2 con alesaggio 108: Tipici di modelli come 513R e 615R.
- Motori P e L con alesaggi 98 e 105: Questi motori sono stati installati su una moltitudine di veicoli, tra cui Sirenetta, Delfino, Aurora, Falcon, Minitauro60, Corsaro, Saturno, Leopard85, Panther, Panther90, Drago, Tiger100, Drago120, Buffalo120, Buffalo130.
How To Torque Cylinder Head Bolts

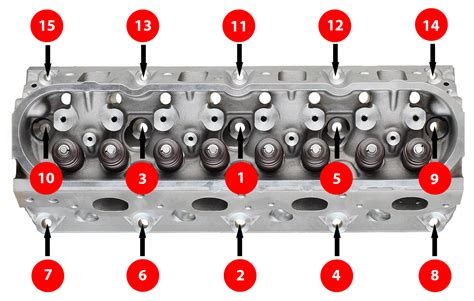

Per alcuni di questi motori, l'ordine di serraggio delle coppie è particolarmente importante e segue uno schema preciso. Non è sufficiente applicare la coppia corretta, ma è fondamentale seguire la sequenza indicata per distribuire uniformemente lo stress sulla testata. Lo schema prevede:
- Bullone E: 6,2 kgm
- Bulloni C e D: 8 kgm
- Bulloni A e B: 10 kgm
Motori di Grande Potenza e le Loro Specifiche
Anche i motori di maggiore potenza, come quelli presenti su trattori e mezzi pesanti, richiedono una particolare attenzione alle coppie di serraggio:
- Motori 770-780-880-990-995/6-1200-1210-1212: Per questi modelli, il serraggio dei bulloni della testa avviene in 3 fasi, suggerendo un approccio progressivo per garantire la massima precisione.
- Motori 8025.02.000-001-004: Installati su 300/350/350S, richiedono una coppia di serraggio di 15 kgm.
- Motore CO3: Tipico del modello 850, con una coppia di serraggio di 23 kgm.
- Motore CP3: Presente sul modello 1300, con una coppia di serraggio di 23,5 kgm.
Trattori Agricoli e Motori Specifici
Anche i trattori agricoli più compatti o di media potenza hanno le loro precise specifiche:
- Motori 1152-1153-1154: Installati su Puledro-250-360-480, hanno una coppia di serraggio delle testate di 12 kgm. Per questi stessi modelli, la coppia di serraggio dei bulloni che fissano i cilindri al basamento è di 20 kgm, un valore significativo che sottolinea l'importanza della robustezza di questa connessione.
Motori a V e Specifiche Complesse
I motori a V, con la loro architettura più complessa, presentano anch'essi requisiti di serraggio specifici:
- Motori a V 952V, 954V, 1004V: Trovati su modelli come SamettoV, Italia, Atlanta, Centauro, Leone. Per questi motori, la coppia di serraggio delle testate è di 9 kgm.

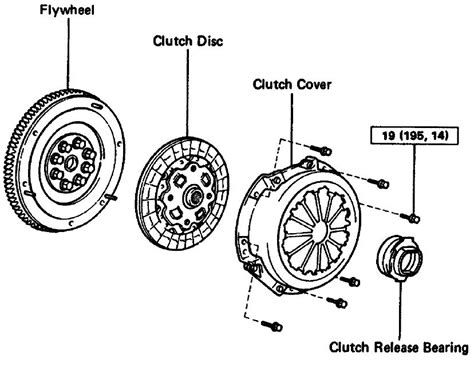

L'Importanza della Coppia di Serraggio del Volano
Sebbene l'informazione specifica sulla coppia di serraggio dei bulloni del volano per la Y10 4WD non sia stata fornita direttamente tra i dati iniziali, è possibile inferire l'importanza di un serraggio corretto anche per questo componente. Il volano è un elemento cruciale per il funzionamento del motore, influenzando la regolarità della rotazione e la trasmissione della potenza alla frizione.
Un serraggio insufficiente dei bulloni del volano può portare a:
- Vibrazioni eccessive, che possono danneggiare il cuscinetto di banco dell'albero motore e altri componenti.
- Allentamento dei bulloni, con conseguente potenziale distacco del volano, situazione estremamente pericolosa.
- Usura irregolare dei componenti della frizione.
Un serraggio eccessivo, d'altra parte, può deformare il volano stesso o l'albero motore, e può causare la rottura dei bulloni. Generalmente, per i bulloni del volano si utilizzano valori di coppia elevati, e in molti casi si segue una procedura di serraggio angolare, simile a quella descritta per le testate, per garantire la massima precisione e sicurezza.
Perché i Dati Sono Così Vari?
La notevole variazione nelle coppie di serraggio tra i diversi motori e componenti è dovuta a molteplici fattori:
- Materiali dei componenti: La resistenza dei materiali (acciaio, alluminio, ghisa) influenza direttamente la forza che possono sopportare.
- Diametro e passo dei bulloni: Bulloni più grandi o con filettature diverse richiedono coppie differenti.
- Classe di resistenza dei bulloni: I bulloni sono classificati in base alla loro resistenza alla trazione e allo snervamento, influenzando la coppia massima applicabile.
- Funzione del componente: La necessità di tenuta (come per le testate) o la trasmissione di forze (come per il volano) determina la coppia richiesta.
- Presenza di lubrificanti: L'applicazione di olio o altri lubrificanti sulle filettature dei bulloni riduce l'attrito, influenzando la coppia finale e la forza di serraggio effettiva. Come menzionato per i motori FL 712, i bulloni spalmati di olio sono una pratica comune per ottenere un serraggio più preciso.
Strumenti per un Serraggio Preciso
Per applicare correttamente le coppie di serraggio, sono indispensabili alcuni strumenti specifici:

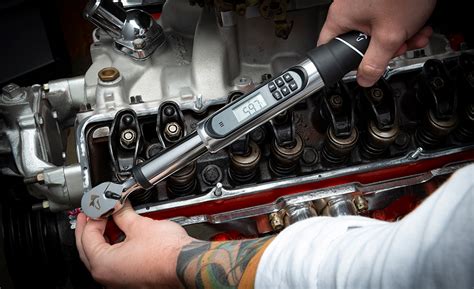

- Chiave dinamometrica: Permette di applicare una coppia di serraggio predefinita. Esistono vari tipi, tra cui quelle a scatto, a lettura diretta o digitali.
- Goniometro angolare: Utilizzato per i serraggi angolari, permette di misurare l'angolo di rotazione del bullone dopo un serraggio iniziale.
- Chiavi a bussola e prolunghe: Devono essere di alta qualità per evitare flessioni che potrebbero alterare la coppia applicata.
Considerazioni Finali sulla Manutenzione
La precisione nel serraggio dei bulloni è un pilastro della manutenzione motoristica. Ignorare le specifiche del costruttore o improvvisare con strumenti non adeguati può portare a guasti costosi e pericolosi. Per qualsiasi intervento che preveda il serraggio di bulloni critici, è sempre consigliabile consultare il manuale di officina specifico del veicolo o del motore in questione. La comprensione delle metodologie di serraggio, come il serraggio angolare, e la conoscenza dei valori specifici per i vari componenti, sono competenze essenziali per chiunque si occupi di manutenzione meccanica, sia a livello professionale che amatoriale.
