La manutenzione di un veicolo moderno come la Citroën C3, indipendentemente dalla sua motorizzazione, che sia un benzina tradizionale, un BlueHDi o un TDI come nel caso della C3 Pluriel, richiede una precisione meticolosa, specialmente quando si tratta del serraggio di componenti meccanici. La "coppia di serraggio" non è un semplice valore numerico, ma rappresenta un parametro critico che influisce direttamente sulla sicurezza, sull'affidabilità e sulla longevità di ogni componente bullonato. Dalle complesse esigenze della testata motore, che sigilla la camera di combustione, ai meno appariscenti ma altrettanto vitali componenti del sistema frenante, ogni bullone e vite richiede un'attenzione specifica e l'applicazione di una forza controllata.
La negligenza nell'applicare la corretta coppia di serraggio può portare a conseguenze disastrose, da perdite di fluidi a malfunzionamenti strutturali, compromettendo non solo la funzionalità del veicolo ma anche la sicurezza degli occupanti. Questo articolo approfondirà l'importanza di tali specifiche, fornendo dettagli su procedure, valori e le logiche che sottostanno a queste pratiche essenziali per la manutenzione della Citroën C3, prendendo spunto da situazioni reali e consigli pratici.
L'Importanza Fondamentale delle Coppie di Serraggio nelle Giunzioni Meccaniche
In ogni giunzione bullonata, che sia la testata del motore o un accoppiamento flangiato, la corretta applicazione della coppia di serraggio è un principio cardine dell'ingegneria meccanica. Precaricare le viti o i bulloni allo stesso valore significa garantire il parallelismo tra le due parti meccaniche. Questo concetto è di importanza capitale perché, se le due facce non sono accoppiate perfettamente, si avranno delle perdite al 100%. Il serraggio inadeguato non solo può causare perdite, ma anche deformazioni permanenti dei componenti, rotture per fatica dei bulloni o, nel peggiore dei casi, il distacco completo delle parti, con conseguenze potenzialmente gravi.
La coppia di serraggio applicata determina la tensione nel bullone, nota come precarico. Questo precarico è ciò che tiene insieme i componenti e impedisce loro di muoversi l'uno rispetto all'altro sotto carico dinamico. Una coppia insufficiente non fornirà un precarico adeguato, permettendo vibrazioni e movimenti che portano all'allentamento del bullone e al cedimento della giunzione. Al contrario, una coppia eccessiva può stirare eccessivamente il bullone oltre il suo limite elastico, causandone la snervatura o la rottura, oltre a deformare i materiali su cui agisce, come la guarnizione o i componenti stessi. Per eseguire correttamente questi interventi, è indispensabile disporre di una chiave dinamometrica. Questo strumento permette di applicare con precisione la forza torsionale richiesta, garantendo che ogni bullone sia serrato al valore esatto specificato dal produttore. L'uso di una chiave dinamometrica non è un lusso, ma una necessità assoluta per qualsiasi lavoro che richieda accuratezza nel serraggio, specialmente su componenti critici del motore e del telaio.
Questo vale per qualsiasi tipo di motore, inclusi i TDI, dove le pressioni e le temperature di esercizio elevate rendono ogni giunzione estremamente sensibile alle tolleranze di montaggio.
La Sequenza di Serraggio della Testata Motore: Una Procedura Critica
La testata motore è uno dei componenti più sollecitati e cruciali di un motore, agendo come sigillo superiore dei cilindri e ospitando valvole, candele/iniettori e, in molti casi, l'albero a camme. La guarnizione della testata, posta tra il blocco motore e la testata stessa, deve sopportare temperature elevate, pressioni estreme di combustione e la presenza di liquidi come olio e refrigerante. La sua corretta installazione e, in particolare, la procedura di serraggio della testata, sono fondamentali per prevenire guasti costosi e potenzialmente pericolosi.

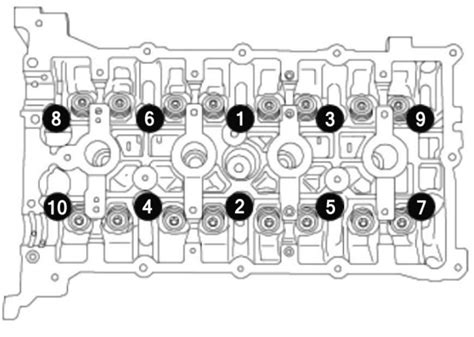

Cominciamo valutando l'importanza della corretta sequenza con cui andremo a serrare le viti della testata. Come vedremo nel dettaglio, la regola prevede che si parta serrando per prime le due viti centrali per poi proseguire a croce verso destra e sinistra. Questa procedura è di vitale importanza perché permette di scaricare verso l'esterno le eventuali deformazioni o imperfezioni della guarnizione della testata motore. Se si facesse al contrario, ovvero dall'esterno verso il centro, ci si ritroverebbe con delle "pieghe" e la testata non sarebbe più schiacciata uniformemente. Questa disuniformità nel serraggio creerebbe punti di maggiore e minore compressione sulla guarnizione, portando inevitabilmente a perdite di tenuta.
Una perdita di tenuta della guarnizione della testata può avere conseguenze gravi, come il consumo di refrigerante, la contaminazione dell'olio con il liquido di raffreddamento (o viceversa) e l'impossibilità di mantenere costante la temperatura di esercizio del motore. Sintomi comuni includono surriscaldamento del motore, fumo bianco dallo scarico (refrigerante che brucia), o schiuma nell'olio motore. Il processo di serraggio della testata avviene spesso in più fasi e angolazioni, non solo con un unico valore di coppia, per assicurare un assestamento progressivo della guarnizione e una distribuzione uniforme della pressione. Questo approccio a più stadi è progettato per massimizzare l'efficacia del sigillo e la durata della guarnizione.
Dopo aver rimosso e sostituito la guarnizione della testata, è imperativo rimontare quanto precedentemente rimosso, portando a livello il liquido refrigerante e assicurandosi che i perni siano serrati a schema incrociato e rispettando la coppia di serraggio specificata dal costruttore per il modello specifico, come la Citroën C3 Pluriel TDI. Ogni bullone deve essere portato al valore corretto e nella sequenza indicata per prevenire deformazioni e garantire la perfetta tenuta. L'assenza di valori specifici nel testo fornito per la testata di un C3 Pluriel TDI sottolinea la necessità di consultare sempre il manuale d'officina specifico del veicolo, poiché questi valori sono critici e non generalizzabili.
sostituzione della testata del cilindro Peugeot
Gestione delle Perdite d'Olio: Il Coperchio Valvole e le Sue Guarnizioni
Un problema comune riscontrato su diversi modelli di Citroën C3, inclusa la C3 del 2010 benzina, riguarda la perdita d'olio dal motore. Spesso, il meccanico indica che c'entra qualcosa la guarnizione motore. Solitamente, per i motori 1.4 VTi "serie Prince", le perdite d'olio provengono dal coperchio valvole, noto anche come coperchio punterie. Quando si verifica una perdita d'olio da sopra, con la parte sotto del motore tutta bagnata, è molto probabile che la guarnizione del coperchio valvole sia la causa.

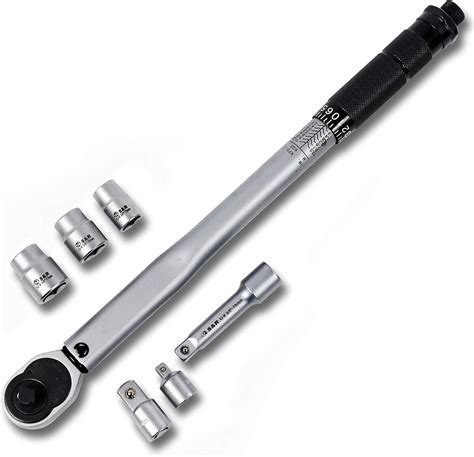

Per la sostituzione di questa guarnizione, se si è inclini al fai-da-te, è fondamentale disporre di una chiave dinamometrica per serrare le viti alla coppia corretta. A differenza della guarnizione della testata, la guarnizione del coperchio valvole non è così critica in termini di pressioni interne, ma la corretta coppia di serraggio è comunque essenziale per prevenire perdite. I bulloni del coperchio delle punterie si serrano tipicamente intorno ai 10-12 Nm. Non è necessario togliere l'olio per eseguire questo lavoro, poiché il coperchio valvole è posizionato sopra il livello dell'olio nel carter.
Riguardo alla natura della guarnizione, ci si chiede se sia una semplice gomma o se sia presente la classica pasta che va all'interno. Generalmente, si tratta di una guarnizione preformata in gomma o materiale composito, e non è necessario l'uso di mastici o pasta nera aggiuntivi. Tuttavia, alcuni meccanici o appassionati ne mettono solo un po' negli angoli, specialmente in presenza di curvature accentuate o punti di giunzione, per offrire un'ulteriore sicurezza contro le perdite. Un kit guarnizioni specifico, come il ricambio n.7 per i motori 1.4 VTi, è facilmente reperibile e sostituisce la guarnizione originale deteriorata.
Anche per il serraggio del coperchio valvole, sebbene l'operazione non sia così critica come per la testata, si segue una logica di serraggio per garantire una pressione uniforme. In questo caso specifico, l'indicazione è di partire dalle viti esterne e in modo alternato procedere verso il centro. Questa tecnica aiuta a distribuire uniformemente la pressione sulla guarnizione, evitando "pieghe" o compressioni irregolari che potrebbero causare nuove perdite d'olio. Una volta che il kit è arrivato, e si procede con lo smontaggio e la sostituzione della guarnizione, è fondamentale assicurarsi che le superfici di contatto siano pulite e prive di residui di olio o vecchia guarnizione per garantire un sigillo efficace.
Interventi Specifici sulla Citroën C3: Dalle Candele ai Freni e Sospensioni
Oltre alla testata motore e al coperchio valvole, la Citroën C3 richiede interventi di manutenzione su numerosi altri componenti, ognuno con le proprie specifiche di serraggio che devono essere rispettate per garantire il corretto funzionamento e la sicurezza del veicolo. Questi interventi spaziano dal sistema di accensione a quello frenante, fino agli ammortizzatori.
Sostituzione delle Candele

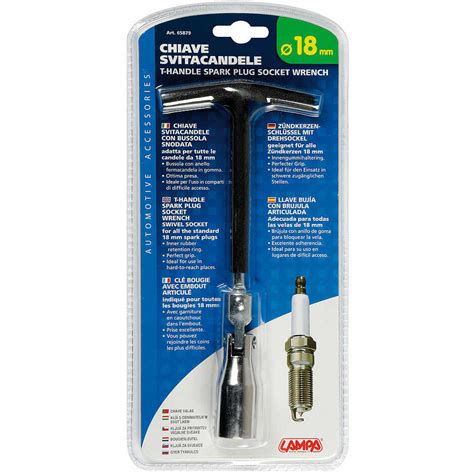

La sostituzione delle candele su una Citroën C3 è un'operazione di manutenzione regolare che può migliorare le prestazioni del motore e ridurre i consumi. Per cominciare, si solleva il cofano anteriore e si individua la barra dove si trovano le bobine. Il processo prevede di tirare la leva di apertura del vano motore, quindi, svitare i perni di serraggio del porta bobine con un'apposita chiave a bussola. Una volta rimossi i perni, si possono estrarre le bobine dalla testata del motore. Successivamente, si svitano le candele danneggiate dall'interno della testata del motore. Per inserire le nuove candele, è consigliabile accompagnarle con la prolunga della chiave a bussola per evitare di danneggiare la filettatura. Sebbene non sia stata fornita una coppia di serraggio specifica per le candele nel testo, è cruciale applicare il valore corretto (generalmente tra 18 e 25 Nm a seconda del tipo di candela e testata) per garantire una tenuta stagna senza danneggiare la testata o la candela stessa.
Manutenzione del Sistema Frenante
Il sistema frenante è un'altra area dove la precisione nel serraggio è non negoziabile, data la sua importanza per la sicurezza. Le coppie di serraggio per i componenti dei freni sono spesso elevate e devono essere seguite scrupolosamente. A titolo di indicazione, e considerando che i freni della Citroën C3 dovrebbero essere molto simili a quelli di altri modelli del gruppo PSA come la Peugeot, si possono citare alcune coppie di serraggio rilevanti:
- L'eventuale rimontaggio del mozzo dopo lo smontaggio prevede il serraggio del dado a 325 Nm per quello anteriore, mentre a 275 Nm per quello posteriore. Questi valori estremamente alti riflettono la necessità di fissare saldamente il mozzo alla trasmissione e al fusello.
- La coppia di serraggio dei dischi anteriori, fissati da due viti guida, è di 10 Nm. Queste viti, sebbene piccole, sono essenziali per mantenere il disco centrato.
- Le due viti delle pinze freno anteriori richiedono un serraggio a 30 Nm, mentre le due viti del porta pinze freno anteriori, che supportano l'intera pinza, sono serrate a 120 Nm.
Per modelli più recenti, come una Citroën C3 III 1.6 BlueHdi del 2018, vi sono viti specifiche come le due viti Torx T55 avvitate sulla staffa che tiene la pinza sul disco, e le due viti da 13 esagonale che si tolgono per sostituire le sole pastiglie. Anche se i valori specifici non sono stati forniti nel testo, è vitale consultarli nel manuale tecnico per garantire il corretto funzionamento e la sicurezza dei freni.
Sostituzione degli Ammortizzatori Posteriori
Anche la sostituzione di componenti delle sospensioni, come gli ammortizzatori posteriori della Citroën C3 II, comporta la manipolazione di bulloni che richiedono un serraggio adeguato. Il processo inizia allentando i bulloni delle ruote posteriori, per poi sollevare la vettura e posizionarla sui cavalletti di sicurezza. Successivamente, si procede con la rimozione del vecchio ammortizzatore. Sebbene non siano state indicate coppie di serraggio per i bulloni degli ammortizzatori, ogni punto di fissaggio di un ammortizzatore (superiore e inferiore) avrà una specifica coppia di serraggio che deve essere rispettata per evitare allentamenti o danni strutturali. La corretta applicazione della coppia in questi punti assicura che gli ammortizzatori funzionino come previsto, contribuendo alla stabilità del veicolo e al comfort di guida. Ad esempio, è possibile trovare coppie di nuovi ammortizzatori online, ma l'attenzione deve essere rivolta sempre alle specifiche di montaggio.
In sintesi, ogni intervento, dalla sostituzione di una semplice guarnizione del coperchio punterie alla manutenzione del sistema frenante o delle sospensioni, richiede non solo la conoscenza della procedura, ma soprattutto il rispetto delle coppie di serraggio. L'uso di una chiave dinamometrica e la consultazione dei manuali tecnici sono pratiche imprescindibili per chiunque si avvicini alla manutenzione della propria Citroën C3, garantendo così prestazioni ottimali e la massima sicurezza.
