Il corpo farfallato rappresenta un elemento cruciale nel cuore dei motori a combustione interna, agendo come il principale regolatore del flusso d'aria aspirata. La sua posizione strategica, generalmente all'ingresso del collettore di aspirazione e a valle del filtro dell'aria, lo rende un punto nevralgico per la gestione dell'equilibrio tra aria e carburante, fondamentale per l'efficienza, la potenza e il controllo delle emissioni del veicolo.
Cos'è il Corpo Farfallato?
Il corpo farfallato è composto da un condotto principale, che può avere una forma cilindrica o ovale, il quale collega il gruppo termico con l'esterno. All'interno di questo condotto è alloggiata una valvola rotante, denominata valvola a farfalla, il cui compito è dosare la quantità di aria che entra nel motore. Quando la farfalla si apre, l'aria scorre verso i cilindri, mentre quando si chiude, il flusso si riduce o si interrompe del tutto. In questo processo, è cruciale ottenere il rapporto stechiometrico, ovvero l'esatta proporzione tra aria e carburante (idealmente 14,7 parti di aria per una di carburante nei motori a benzina), al fine di garantire una combustione ottimale.
Il Controllo dell'Apertura della Farfalla
Il controllo dell'apertura della valvola a farfalla può avvenire in due modi principali:
- Meccanicamente: Nelle auto più datate, la valvola era collegata direttamente al pedale dell'acceleratore tramite un cavo. Premendo il pedale, la valvola si apriva meccanicamente.
- Elettronicamente (Drive-by-Wire): Nelle vetture moderne, tutto è gestito elettronicamente. Un sensore sul pedale dell'acceleratore legge la sua posizione e invia un segnale alla centralina elettronica del motore (ECU). Questa elabora i dati, unitamente ai segnali provenienti da altri sensori, e comanda l'apertura o la chiusura della farfalla tramite un motorino elettrico (attuatore). Questo sistema permette una gestione molto più precisa del motore, ottimizzando prestazioni, consumi ed emissioni. La variazione dell'angolo di apertura influenza la miscela carburante-aria al fine di rendere efficace il sistema di gestione del motore.
I CORPI FARFALLATI Sai come funziona l'iniezione elettronica?
Questo sistema elettronico offre numerosi vantaggi. Il fatto che la farfalla sia fisicamente svincolata dal pedale dell'acceleratore consente di regolare la potenza del motore in modo più agevole e di far funzionare in modo efficiente i numerosi sistemi di assistenza alla guida, come il regolatore attivo di velocità o la frenata automatica d'emergenza.
Sensori Associati al Corpo Farfallato
Per il corretto funzionamento del corpo farfallato elettronico, sono fondamentali alcuni sensori:
- Sensore di posizione (TPS - Throttle Position Sensor): Misura l'angolo di apertura della valvola a farfalla e invia i dati alla centralina elettronica del motore (ECU). La centralina elabora costantemente i segnali ricevuti e determina la posizione ottimale di apertura/chiusura della valvola.
- Sensore di carico (MAP - Manifold Absolute Pressure): Misura la pressione nel collettore di aspirazione, fornendo alla centralina un'indicazione indiretta della quantità d'aria che entra nel motore.

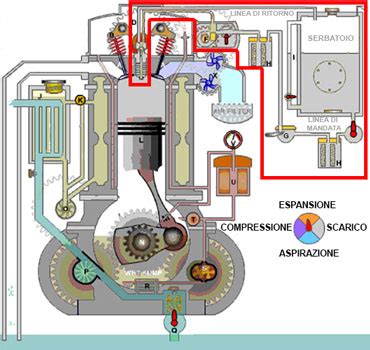

Iniettori Sopra la Farfalla: Un Vantaggio Specifico
La configurazione degli iniettori sopra la farfalla è una peculiarità che offre benefici significativi. La presenza degli iniettori in questa posizione permette una migliore nebulizzazione del carburante nella colonna d'aria diretta alla camera di scoppio. Questo significa che il carburante si miscela in modo più omogeneo con l'aria, creando una miscela più efficace per la combustione. Una migliore nebulizzazione contribuisce a una combustione più completa, che si traduce in una maggiore efficienza del motore, una riduzione dei consumi di carburante e una diminuzione delle emissioni inquinanti.
Questo aspetto è particolarmente rilevante per ottimizzare la risposta del motore e garantire una performance fluida, specialmente in condizioni di carico variabili.
Ruolo Cruciale nell'Efficienza del Motore e Controllo delle Emissioni
Il corpo farfallato ha un ruolo fondamentale nel sistema di controllo delle emissioni di un'auto. La sua funzione di regolare il flusso d'aria all'interno del motore garantisce una combustione ottimale, aumentando l'efficienza del motore e riducendo il consumo di carburante e le emissioni di CO2. Un corpo farfallato ben funzionante è sinonimo di un motore che rispetta l'ambiente e che offre prestazioni ottimali.
L'equilibrio tra aria e carburante è la chiave per un motore efficiente. Una gestione ottimale di questo equilibrio può influenzare significativamente l'efficienza, la potenza e persino il consumo di carburante. Il corpo farfallato contribuisce a garantire che la miscela aria-carburante sia sempre al rapporto stechiometrico ideale, o comunque al rapporto richiesto dalla centralina per le diverse condizioni operative del motore.
Manutenzione e Problemi Comuni del Corpo Farfallato
Data la costante frequenza di utilizzo, il corpo farfallato del motore può incontrare diversi problemi nel corso del tempo. È evidente l'importanza della cura e della corretta manutenzione del corpo farfallato.
Cause di Malfunzionamento

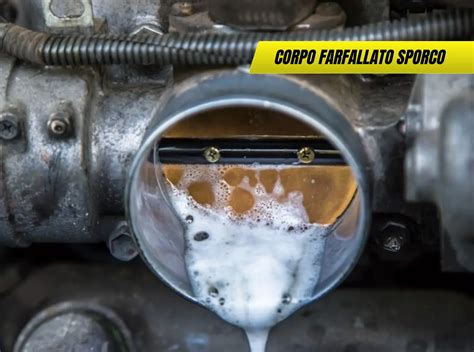

- Sporco e Depositi: Accumuli di sporco, morchia e depositi carboniosi, spesso provenienti dal ricircolo dei gas di scarico e da vapori d'olio, possono compromettere la sua funzionalità. La morchia rischia di modificare la dimensione del condotto e di impedire il corretto movimento della farfalla, tanto da incidere negativamente sul regolare flusso d'aria immesso. Soprattutto a regime minimo, la farfalla lavorerà in modo scorretto, causando un numero di giri altalenante e a volte limitando le prestazioni del motore in fase di ripresa.
- Trafilamenti d'Aria: In caso di trafilamenti d'aria, si verifica un'alterazione del rapporto aria-benzina, perché parte dell'aria immessa non viene riconosciuta dalla centralina elettronica di comando. Questo porta a una miscela non ottimale e a problemi di funzionamento.
- Guasti ai Sensori: Se il sensore di posizione della farfalla (TPS) invia letture errate alla ECU, anche il funzionamento della valvola ne risulterà compromesso. Problemi possono nascere anche se il motore non risponde o funziona in modo irregolare.
- Rottura del Motorino Elettrico (Attuatore): Molto comune è anche la rottura del motorino elettrico che nei sistemi drive-by-wire comanda l'apertura e chiusura della valvola a farfalla.
Sintomi di Malfunzionamento
I sintomi più comuni di un malfunzionamento del corpo farfallato sono evidenti quando:
- Il motore va "a scatti" e quindi è meno fluido.
- Le reazioni al pedale dell'acceleratore non sono proporzionate e le prestazioni del motore peggiorano.
- Il motore "strappa" quando si frena o a giri bassi diventa irregolare o perde potenza.
- L'auto consuma troppo carburante, indicando che il corpo farfallato non regola correttamente il flusso d'aria.
- Si accende la spia motore, poiché le anomalie nel flusso d'aria o nei segnali del sensore di posizione vengono rilevate dalla centralina elettronica del motore (ECU).
Interventi e Manutenzione
Sebbene il corpo farfallato non abbia bisogno di una manutenzione specifica e dovrebbe durare quanto la vettura, la pulizia regolare è consigliata per prevenire l'accumulo di sporco. In caso di malfunzionamento non derivato da sporco o incrostazioni, potrebbe essere necessario sostituire il sensore di posizione della valvola farfallata o il motorino elettrico. A volte, il meccanico potrebbe optare per la sostituzione dell'intero corpo farfallato per evitare che il problema si ripresenti dopo una pulizia temporanea.
Per la rimozione del corpo farfallato è necessario scollegare il cablaggio del sensore di posizione della farfalla (TPS) e degli altri sensori connessi, oltre ad altri tubi collegati al componente.
I CORPI FARFALLATI Sai come funziona l'iniezione elettronica?
Rimappatura della Centralina e il Corpo Farfallato
La rimappatura della centralina può essere utilizzata per regolare la sensibilità dell'acceleratore in relazione al movimento della valvola a farfalla. Questo permette di personalizzare la risposta del motore, migliorandone le prestazioni o ottimizzandone i consumi in base alle preferenze del guidatore.
Il Corpo Farfallato nel Contesto Futuro
Nonostante il forte rallentamento della transizione verso l'elettrico, i veicoli a benzina e diesel continueranno a costituire la stragrande maggioranza del parco circolante nei prossimi anni. Di conseguenza, il corpo farfallato continuerà ad essere un ricambio richiesto. Nel comparto dei corpi farfallati è attualmente predominante la presenza degli OE (Original Equipment), ma diversi produttori IAM (Independent Aftermarket) stanno iniziando a inserire nelle loro gamme anche i corpi farfallati (di qualità equivalente all'originale). Questo è un chiaro segnale che la richiesta di questo ricambio è in aumento ed è funzionale a coprire l'offerta in ambito efficienza motore/gestione emissioni, affiancando prodotti quali scambiatori di calore, intercooler e turbocompressori.
Comprendere il ruolo del corpo farfallato del motore è fondamentale per mantenere un veicolo in condizioni ottimali, garantendo prestazioni efficienti e affidabili nel lungo periodo.
