Il Corpo Farfallato della BMW E90: Comprendere i Problemi e le Soluzioni

Il corpo farfallato, un componente cruciale nel sistema di aspirazione di un motore, gioca un ruolo fondamentale nella regolazione della quantità d'aria che entra nella camera di combustione. Per i proprietari di BMW E90, un malfunzionamento di questo componente può manifestarsi in modo intermittente, portando a frustrazione e incertezza. Questo articolo esplorerà la natura dei problemi comuni legati al corpo farfallato nelle BMW E90, le cause sottostanti e le possibili soluzioni, basandosi sulle esperienze e sulle informazioni disponibili.

Comprendere il Corpo Farfallato e i Suoi Attuatori

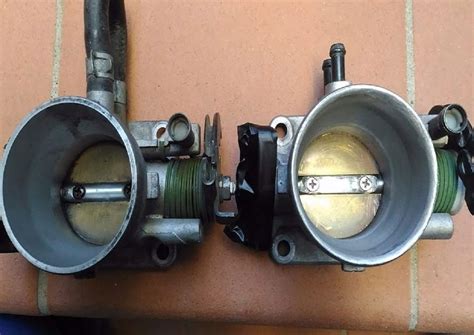

Il corpo farfallato è essenzialmente una valvola a farfalla controllata elettronicamente. Il suo compito principale è modulare il flusso d'aria in base alle richieste del conducente e alle condizioni operative del motore. Nelle BMW E90, questo controllo è affidato a due motorini in acciaio, che costituiscono gli attuatori del corpo farfallato. Questi attuatori azionano l'apertura e la chiusura delle valvole a farfalla, permettendo una gestione precisa della miscela aria-carburante.

All'interno di questi attuatori si trovano delle ghiere, o rondelle, realizzate in plastica. Con il passare del tempo e l'uso continuativo, queste ghiere in plastica sono soggette a usura dovuta allo sfregamento reciproco durante il movimento di apertura e chiusura. Questo attrito genera particelle di plastica che possono interferire con il corretto funzionamento del meccanismo. La scheda elettronica integrata nel corpo farfallato monitora costantemente il movimento della valvola e, quando rileva un malfunzionamento causato da questo consumo, attiva una modalità di sicurezza nota come "LIMP MODE" (modalità di emergenza).

I Sintomi del Malfunzionamento del Corpo Farfallato

Il problema del corpo farfallato nelle BMW E90 è spesso descritto come "saltuario": la macchina "va, viene". Questo significa che i sintomi possono apparire e scomparire, rendendo la diagnosi più complessa. I segnali più comuni di un corpo farfallato difettoso includono:

• Accensione della spia motore: La spia del motore sul cruscotto si accende, segnalando un problema nel sistema di gestione del motore.
• Ingresso in LIMP MODE: Il veicolo entra in modalità di emergenza, limitando drasticamente la potenza del motore per proteggerlo da ulteriori danni. In questa modalità, l'accelerazione è ridotta e la velocità massima è limitata.
• Prestazioni del motore irregolari: Si possono avvertire irregolarità nel funzionamento del motore, come singhiozzi, esitazioni durante l'accelerazione o un minimo instabile.
• Difficoltà di avviamento: In alcuni casi, il motore potrebbe avere difficoltà ad avviarsi.

La natura intermittente di questi sintomi può portare a confondere il problema con altre potenziali cause, come problemi alla centralina motore, sensori difettosi o problemi al sistema di alimentazione. Tuttavia, l'esperienza di molti proprietari di E90 indica che il corpo farfallato è un colpevole frequente.

La Causa Principale: L'Usura delle Ghiere in Plastica

Come accennato, la causa principale del problema risiede nel consumo delle ghiere in plastica all'interno degli attuatori del corpo farfallato. Queste ghiere, sottoposte a un movimento continuo, si usurano gradualmente. Il materiale plastico si consuma, creando gioco tra i componenti e alterando la posizione della valvola a farfalla rispetto a quanto comandato dalla centralina.

Quando la centralina rileva che la posizione effettiva della valvola non corrisponde a quella comandata, genera un codice di errore. Questo errore, a sua volta, innesca l'attivazione della modalità LIMP MODE. L'usura delle ghiere può portare a un angolo di apertura errato della valvola, influenzando negativamente la quantità d'aria che entra nel motore e, di conseguenza, le prestazioni generali e l'efficienza del carburante.

La Soluzione: Riparazione o Sostituzione del Corpo Farfallato

Di fronte a questo problema, i proprietari di BMW E90 hanno diverse opzioni. La soluzione più diretta, ma anche la più costosa, è la sostituzione completa del corpo farfallato con un nuovo componente originale. Tuttavia, dato che il problema è legato all'usura delle parti interne, una soluzione più economica e spesso efficace consiste nella riparazione del corpo farfallato stesso.

Esistono in commercio kit di riparazione specifici per il corpo farfallato delle BMW E90. Questi kit solitamente includono ghiere in plastica di ricambio, spesso realizzate con materiali più resistenti o con un design migliorato per ridurre l'usura.

Un approccio comune per la riparazione prevede l'acquisto di un kit che include una ghiera più grande e una mezzaluna già inserita nel suo perno. Questo tipo di kit, reperibile online a un prezzo accessibile (come 87€ menzionato in alcune esperienze), semplifica notevolmente il processo di riparazione.

L'alternativa all'acquisto di un kit con perno pre-assemblato sarebbe l'acquisto di sole ghiere in plastica. Tuttavia, questo approccio richiede di rimuovere la vecchia mezzaluna, che spesso comporta la necessità di romperla e trapanarla per estrarre il suo albero. L'albero recuperato verrebbe poi utilizzato per montare la nuova ghiera. Il rischio in questo caso è di non riuscire a garantire l'angolo corretto della nuova ghiera sull'albero, compromettendo il funzionamento del meccanismo o causando potenziali distacchi futuri. Per questo motivo, l'opzione del kit con perno integrato è spesso preferita per la sua maggiore affidabilità e facilità di installazione.

È fondamentale sottolineare che, nell'effettuare lavori di riparazione sulla propria auto, ogni individuo è responsabile della propria vettura e delle proprie azioni.

Procedura di Smontaggio e Sostituzione: Una Guida Passo-Passo

La sostituzione o la riparazione del corpo farfallato richiede una certa manualità e la comprensione dei componenti del vano motore. Di seguito viene descritta una procedura generale, basata sulle informazioni fornite, che può variare leggermente a seconda del modello specifico di E90.

1. Identificazione dei Componenti da Rimuovere: Prima di tutto, è necessario individuare e rimuovere i componenti che ostacolano l'accesso al corpo farfallato. Un tubo, spesso indicato con un cerchio blu e una freccia, deve essere scollegato. Questo tubo di solito si rimuove premendo alle estremità e tirando (tecnica PUSH-PULL).
2. Spostamento della Vaschetta del Liquido: La vaschetta del liquido (spesso visibile in foto) è fissata da due viti. È necessario svitare queste viti, sollevare delicatamente la vaschetta (che poggia su un perno in un alloggiamento di gomma) e spostarla lateralmente per liberare lo spazio necessario.
3. Rimozione delle Coperture in Plastica: Le coperture in plastica che proteggono i componenti sottostanti sono generalmente incastrate in due alloggiamenti di gomma. Una volta liberato lo spazio, queste coperture possono essere rimosse.
4. Smontaggio dell'Airbox: L'airbox, la scatola che contiene il filtro dell'aria, è fissato da diverse fascette metalliche nella parte inferiore. Solitamente sono presenti otto fascette da allentare. Si consiglia di utilizzare bussole da 6mm con prolunghe per raggiungere e allentare queste fascette. Si suggerisce di iniziare con quelle sul lato destro, che è più accessibile, per capire il meccanismo e la forza necessaria. La fascetta in fondo a sinistra dell'airbox può essere difficile da vedere e raggiungere; può essere necessario posizionare la testa sopra la ventola di raffreddamento per individuarla.
5. Disconnessione dei Tubi e Connettori: Vicino al connettore del corpo farfallato, c'è un tubo rigido con una maglia metallica che entra nell'airbox. Questo tubo deve essere scollegato. Sopra al motore aperto, si trova una struttura a "S" in plastica con numerosi connettori elettrici. Alcuni di questi connettori possono essere ostici da raggiungere e scollegare. In particolare, due connettori (indicati come 5 e 6 in alcune foto di riferimento) collegati allo stesso filo elettrico scendono verso il motore a sinistra. Il loro filo è fissato al motore tramite un perno di plastica. Questo perno non va aperto, ma il connettore è spinto a pressione nel motore e va estratto con forza. Sotto la "S" di plastica ci sono altri due connettori collegati tra loro che devono essere scollegati per poter sollevare la "S".
6. Scollegamento dei Connettori dei Motorini: Infine, si procede a scollegare i due connettori di plastica che alimentano direttamente i motorini del corpo farfallato. A questo punto, i "colpevoli" sono visibili.
7. Rimozione dei Motorini: Per rimuovere i motorini del corpo farfallato, è necessario scollegare un braccetto (operazione che si effettua con un cacciavite facendo leva) e svitare le tre viti che fissano ciascun motorino. Queste viti richiedono una chiave TORX 30.

Vantaggi per i Professionisti del Settore Automobilistico

Per i professionisti del settore automobilistico, come meccanici, carrozzieri, elettrauti, meccatronici e gommisti, la collaborazione con centri di demolizione o fornitori di ricambi può offrire vantaggi significativi. L'obiettivo è creare partnership durature basate su qualità, serietà e onestà, offrendo ai clienti solo il meglio.

Questi vantaggi possono includere:

• Accesso Anticipato ai Ricambi: Essere informati tempestivamente sull'arrivo di nuove vetture presso un centro di demolizione permette ai professionisti di acquistare i pezzi di ricambio prima di altri, garantendo un servizio più rapido ai propri clienti.
• Aggiornamenti sulle Novità del Settore: Rimanere costantemente aggiornati sulle ultime novità del settore è cruciale per offrire un servizio all'avanguardia. I professionisti possono ricevere informazioni sulle novità più interessanti per essere sempre preparati.
• Sconti Dedicati e Personalizzati: Offrire sconti dedicati e personalizzati ai propri clienti può aumentare la competitività del professionista e fidelizzare la clientela.

Compatibilità dei Ricambi: Benzina vs. Diesel e Codici

La compatibilità dei ricambi, in particolare per la carrozzeria, è spesso indipendente dall'alimentazione del veicolo (benzina o diesel) o dalla motorizzazione specifica. Tuttavia, è sempre fondamentale verificare la corrispondenza del codice del ricambio.

In presenza del codice del ricambio nella scheda descrittiva, la verifica è semplice: basta confrontarlo con quello presente sul ricambio originale. Se il ricambio è ancora montato sul veicolo e non è possibile verificarne il codice, la soluzione migliore è contattare una concessionaria (BMW o qualsiasi altra in Italia) fornendo il numero di telaio (VIN) del veicolo. La concessionaria potrà fornire tutti i codici relativi ai ricambi specifici per quel telaio, permettendo una verifica accurata della compatibilità.

È importante leggere attentamente la descrizione del prodotto, che dovrebbe includere dettagli sul funzionamento, il montaggio e tutte le parti incluse o escluse. Le foto presenti nell'annuncio sono rappresentative del prodotto offerto.

Note Aggiuntive sulla Vendita e Condizioni

Le condizioni di vendita possono variare, ma alcuni punti sono ricorrenti:

• Parti Esterne: Spesso, i ricambi vengono ceduti gratuitamente, salvo diversi accordi. Questo può riferirsi a organi esterni non essenziali al funzionamento primario del componente.
• Garanzia e Esclusioni: Alcuni componenti, come la coppa dell'olio o la testa completa, potrebbero essere inclusi, ma con esclusioni specifiche per tutti gli altri organi esterni.
• Riverniciatura: Per i ricambi di carrozzeria, è quasi sempre consigliato procedere alla riverniciatura per garantire una perfetta integrazione estetica.
• Materiale: Si specifica talvolta che si tratta di "solo lamiera", escludendo guarnizioni, cablaggi o altri accessori.
• Completezza del Ricambio: Un ricambio come un "posteriore completo" potrebbe essere inteso come completo di lunotto, ma è sempre bene verificare le specifiche.

Per i professionisti del settore, è importante fornire una partita IVA di un autoriparatore autorizzato per poter procedere all'acquisto e all'installazione. Le "condizioni di vendita" dovrebbero essere sempre consultate attentamente prima di effettuare un acquisto.

La comprensione approfondita del funzionamento del corpo farfallato, delle sue cause di guasto e delle procedure di riparazione è fondamentale per i proprietari di BMW E90 che desiderano mantenere il proprio veicolo in condizioni ottimali e affrontare i problemi in modo efficiente ed economico.
