Il Corpo Farfallato nel Fiat Ducato 2300: Funzionamento, Problemi e Soluzioni

Il corpo farfallato è un componente cruciale nel sistema di gestione del motore dei veicoli moderni, incluso il Fiat Ducato 2300. La sua funzione principale è quella di regolare la quantità di aria che entra nel collettore di aspirazione, influenzando direttamente la combustione e, di conseguenza, le prestazioni e l'efficienza del motore. Un corretto funzionamento del corpo farfallato è essenziale per un'erogazione fluida della potenza e per mantenere i consumi sotto controllo.

Questo articolo si propone di esplorare in dettaglio le caratteristiche del corpo farfallato specificamente per il Fiat Ducato 2300, analizzando i problemi più comuni che possono presentarsi, le possibili cause e le soluzioni adottabili. Verranno considerate sia le questioni relative ai veicoli di prima immatricolazione che ai ricambi usati, fornendo un quadro completo per proprietari e operatori.

Dettagli Tecnici del Corpo Farfallato

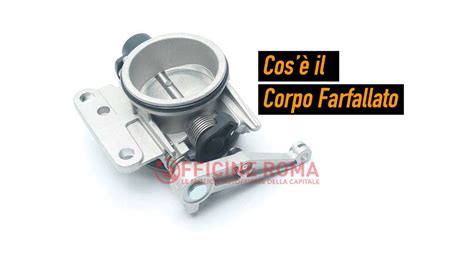

Il corpo farfallato è una valvola a farfalla, solitamente a controllo elettronico, che si apre e si chiude per dosare l'aria diretta ai cilindri. Nei modelli Fiat Ducato 2300, in particolare quelli equipaggiati con motori come l'F1AE04SID (comune nei Ducato del 2006) o unità da 130CV del 2010, il sistema è progettato per lavorare in armonia con altri sensori e attuatori, tra cui il sensore di posizione farfalla e l'attuatore elettronico.

Le informazioni tecniche specifiche per questi componenti sono generalmente ricavate dalle pubblicazioni della casa produttrice. È importante notare che tali informazioni possono essere soggette a modifiche o adeguamenti senza preavviso, come spesso accade nel settore dei ricambi. Anche le immagini relative agli articoli possono essere indicative e le caratteristiche degli oggetti consegnati potrebbero risultare leggermente differenti dalle foto presentate nelle inserzioni.

Problemi Comuni e Sintomi di Malfunzionamento

Diversi problemi possono affliggere il corpo farfallato del Fiat Ducato 2300, manifestandosi con sintomi specifici che possono compromettere il funzionamento del veicolo.

Spia Avvaria Iniettori Accesa: Un sintomo comune, riscontrato ad esempio su un camper motorizzato Ducato 2300 da 130CV del 2010, è l'accensione della spia dell'avaria iniettori. Una diagnosi fatta da un meccanico di fiducia, utilizzando uno strumento diagnostico, può indicare un problema sulla valvola a farfalla. Questo può portare alla proposta di sostituzione del componente o, in alcuni casi, all'eliminazione del piattello della valvola stessa. Tuttavia, è fondamentale considerare che "togliere la farfalla, ma lasciare collegato il tutto, renderà, come effetto, spia sempre accesa, e sussulti del motore in fase di spegnimento!".

Oscillazione del Minimo e Mancanza di Accelerazione: Un altro problema segnalato è che "a volte quando accende il ducato, questo resta al minimo e non accelera, anzi mentre provi tende a spegnersi, ciò succede saltuariamente". In questi casi, la diagnosi potrebbe rivelare un "errore elettrovalvola farfalla 0638 in mem". Anche dopo aver cancellato l'errore, se il problema persiste, la sostituzione della farfalla e del suo cablaggio potrebbe essere la soluzione.

Minimo Irregolare Dopo la Sostituzione: Talvolta, anche dopo aver sostituito il corpo farfallato e il cablaggio, il motore potrebbe continuare a oscillare al minimo, come se si soffocasse per poi riprendere. In queste situazioni, la diagnosi potrebbe non rilevare errori. L'analisi dei valori di apertura della farfalla può essere rivelatrice: se i valori oscillano tra l'87% e il 92% all'accensione, per poi stabilizzarsi al 5% dopo alcuni minuti di fermo, e l'oscillazione si ripresenta accelerando leggermente, potrebbe indicare un problema di calibrazione o un difetto nel pezzo stesso.

Correzione dei Cilindri e Valori Anomali: La misurazione della correzione sui cilindri, ovvero la quantità di carburante iniettata, può fornire ulteriori indizi. Ad esempio, valori come "2 cilindro 0,33 mm3/ciclo, 3 cilindro 0,64 mm3/ciclo, 4 cilindro 0,07 mm3/ciclo, il tutto con variazione di + o - 5 mm3/ciclo" in combinazione con un'apertura della EGR al 69% e della farfalla al 91% al minimo, indicano una situazione anomala.

Cause dei Malfunzionamenti

Le cause alla base dei problemi del corpo farfallato possono essere molteplici e spesso interconnesse.

Oxidazione e Infiltrazioni d'Acqua: Un'ipotesi frequente è che "sul motorino che comanda la valvola ci sgronda l'acqua e con il poco utilizzo ecc ecc, il gruppo si ossida e non lavora più libero. Oppure entra l'acqua nel motorino e va in corto." Questo suggerisce che l'esposizione all'umidità e un utilizzo discontinuo del veicolo possano accelerare il degrado del componente.

Blocco Interno e Sporcizia: Un'altra possibilità è che la valvola si sia "bloccata lato interno e va ripulita." L'accumulo di sporco, residui carboniosi o depositi oleosi può impedire il movimento fluido della farfalla, causando malfunzionamenti.

Problemi al Cablaggio: Un "cavo di 10 cm" che connette l'attuatore della farfalla può essere una fonte di problemi. Come è stato rilevato, "Comprate il cablaggio dell'iveco Daily! incredibile che un cavo di 10 cm possa avere questo prezzo". La delicatezza e il costo di questo componente evidenziano la sua importanza nel corretto funzionamento dell'intero sistema.

Mancato Apprendimento della Nuova Farfalla: Dopo la sostituzione del corpo farfallato, il "mancato apprendimento alla nuova farfalla" potrebbe essere la causa di un minimo irregolare. Se lo strumento diagnostico non offre la possibilità di effettuare l'apprendimento specifico della farfalla ma solo la configurazione delle centraline, si crea un ostacolo alla risoluzione del problema. I valori di apertura registrati, che passano da un'elevata percentuale all'accensione a un valore corretto dopo alcuni minuti, suggeriscono che la centralina stia tentando di adattarsi, ma senza un apprendimento specifico, l'operazione potrebbe non essere efficace.

Problemi di Depressione e Valvola EGR: Un aspetto spesso trascurato riguarda i "tubi di depressione dell'attuatore egr ma sopratutto il tubo di depressione del servofreno che all'altezza del T si tappa quasi totalmente e non fa lavorare l'attuatore egr." La depressione insufficiente o irregolare può influenzare direttamente il funzionamento dell'EGR e, indirettamente, la gestione dell'aria da parte del corpo farfallato, causando problemi al minimo. Una depressione di quasi 1 bar prima dell'elettrovalvola che scende a 0.1 dopo, indica chiaramente un malfunzionamento in questa sezione.

Soluzioni e Manutenzione

Affrontare i problemi del corpo farfallato richiede un approccio sistematico, partendo dalla diagnosi accurata fino all'intervento mirato.

Sostituzione del Corpo Farfallato e del Cablaggio: La sostituzione completa del corpo farfallato e del relativo cablaggio è spesso la soluzione più diretta per risolvere i problemi persistenti. Un costo di "euro 592,05" per la sostituzione su un camper con medesima meccanica del Ducato 2300 del 2010 indica un investimento significativo ma necessario in molti casi. È stato notato che il "cavo ricoperto d oro… con quel prezzo" evidenzia l'alto costo anche dei componenti più piccoli.

Pulizia del Corpo Farfallato: Se il problema è dovuto a un accumulo di sporco o ossidazione, una pulizia approfondita può essere risolutiva. L'utilizzo di uno "spray" specifico per la pulizia del corpo farfallato, come suggerito, può ripristinare il corretto funzionamento della valvola senza dover ricorrere alla sostituzione. Questo approccio è particolarmente valido se la valvola è semplicemente bloccata a causa di incrostazioni.

Verifica e Sostituzione dell'Elettrovalvola e Tubi di Depressione: Se i problemi al minimo e all'accelerazione persistono, o se la diagnosi evidenzia anomalie nei valori di depressione, è fondamentale controllare l'elettrovalvola e i tubi di depressione. Come dimostrato, dopo aver messo "in depressione la valvola egr 0.8 e funziona perfettamente al minimo il motore non è più strozzato e gira regolare allora ho ordinato l'elettrovalvola," la sostituzione di quest'ultima può risolvere il problema. È consigliabile anche controllare il "tubo di depressione del servofreno che all'altezza del T si tappa quasi totalmente" e, se necessario, sostituirlo, poiché il T potrebbe contenere una microvalvolina importante.

Apprendimento del Corpo Farfallato: Dopo la sostituzione del corpo farfallato, l'esecuzione della procedura di apprendimento (o auto-adattamento) tramite uno strumento diagnostico è cruciale per la centralina motore. Questo permette al sistema di riconoscere le nuove tolleranze e posizioni della farfalla, garantendo un funzionamento ottimale. Se lo strumento diagnostico in uso non offre questa specifica funzione, potrebbe essere necessario rivolgersi a un'officina autorizzata o utilizzare un software diagnostico più avanzato.

Monitoraggio dei Valori in Diagnosi: Per diagnosticare accuratamente i problemi e verificarne la risoluzione, è essenziale monitorare i valori in diagnosi. Osservare l'apertura della farfalla, i valori di correzione dei cilindri e l'apertura dell'EGR al minimo può fornire indicazioni preziose sullo stato del sistema. Valori ideali per la correzione dei cilindri e un'apertura della farfalla al 5% a regime stabilizzato sono indicatori di un funzionamento corretto.

Compatibilità dei Ricambi e Condizioni di Vendita

Quando si acquista un corpo farfallato, sia nuovo che usato, è fondamentale prestare attenzione alla compatibilità e alle condizioni di vendita.

Verifica della Compatibilità: È possibile verificare la compatibilità dei ricambi solo per le vetture del gruppo FCA (Fiat, Alfa Romeo, Lancia, ad eccezione di quelle d'epoca, e i marchi Jeep, Chrysler, Dodge e RAM successivi alla fusione con Fiat, indicativamente dal 2003 in avanti). Se l'auto appartiene a qualsiasi altro marchio, è indispensabile fornire il codice originale del ricambio per garantire la corretta corrispondenza.

Ricambi Usati: I ricambi usati, come quelli offerti da Danieli Gomme SNC, sono soggetti a condizioni specifiche. È importante ricordare che i "prodotti sono ricambi usati" e che "ricambi Elettronici: Potrebbero richiedere codifiche a pagamento presso officine autorizzate." Inoltre, le vendite sono effettuate ai sensi del D.L. 41/95, art. 3 (Regime del Margine), e i prezzi sono comprensivi di IVA ove applicabile.

Condizioni Generali di Vendita: L'invio dell'ordine online implica l'integrale conoscenza e accettazione delle Condizioni Generali di Vendita, regolate dal D.Lgs. 206/2005 (Codice del Consumo) e dal D.Lgs. 70/2003. Le "informazioni tecniche inserite sono ricavate dalle informazioni pubblicate dalla casa produttrice degli articoli presenti nel nostro catalogo." La "disponibilità prodotti" è fino a esaurimento della merce, e in caso di non reperibilità dell'articolo ordinato, il venditore si riserva la facoltà di annullare la richiesta e riaccreditare gli importi eventualmente versati.

Pagamento e Spedizione: In caso di acquisto con pagamento tramite bonifico bancario, si riceverà un messaggio di posta elettronica con tutte le istruzioni relative al pagamento. Le spese di spedizione (andata e ritorno) e le commissioni di incasso (es. contrassegno) sono a carico del cliente. "All'atto della ricezione, se l'imballo è alterato, il cliente deve firmare "con riserva" sulla ricevuta del corriere" per tutelarsi. Non è possibile spedire merce senza autorizzazione preventiva, e l'ordine è considerato impegnativo.

Impatto dell'Utilizzo del Veicolo

L'utilizzo del veicolo può influenzare la probabilità di insorgenza di problemi al corpo farfallato.

Utilizzo Quotidiano vs. Scarsa Utilizzo: Si è osservato che "se il mezzo lo muovi tutti i giorni, come il mio che uso da lavoro, abbia meno problemi di questo tipo?" e che "se il mezzo stà fermo poi vengono fuori di questi problemi." Questa osservazione suggerisce che l'inattività prolungata possa favorire l'ossidazione, l'accumulo di depositi e il blocco meccanico dei componenti del corpo farfallato, rendendo i veicoli meno utilizzati più vulnerabili a questi guasti.

Chilometraggio: Anche il chilometraggio può essere un fattore. Mentre un Ducato Euro 5 con 200.000 km può funzionare senza problemi, un collega con un Ducato Euro 4 ha cambiato il corpo farfallato a 250.000 km. Altri veicoli con 40/50/60 mila km non hanno mostrato problemi. Questo indica che, sebbene l'utilizzo intensivo e un chilometraggio elevato possano portare a usura, non sono necessariamente i soli fattori determinanti; la manutenzione e le condizioni operative giocano un ruolo cruciale.
