Il Corpo Farfallato nei Motori MultiJet: Funzionamento, Problemi e Manutenzione Approfondita

Il corpo farfallato è un componente cruciale nei motori a combustione interna, specialmente quelli a benzina, e svolge un ruolo fondamentale nella regolazione del flusso d'aria che entra nei cilindri del motore. Questo meccanismo è essenziale per garantire una combustione ottimale, influenzando direttamente l'efficienza del motore, il consumo di carburante e le emissioni di CO2. Sebbene sia spesso sottovalutato, un suo malfunzionamento può causare una serie di problemi significativi alle prestazioni del veicolo.

Funzionamento e Posizionamento del Corpo Farfallato

Nelle auto con motore endotermico, il corpo farfallato si posiziona strategicamente tra il filtro dell'aria e il collettore di aspirazione. L'aria, prima di raggiungere il motore, passa attraverso il filtro per eliminare impurità e residui, e successivamente attraversa il corpo farfallato. Il suo scopo primario è regolare la quantità d'aria che ha accesso alla camera di combustione, stabilendo il corretto rapporto stechiometrico della miscela aria-carburante.

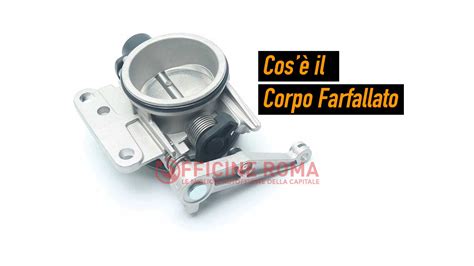

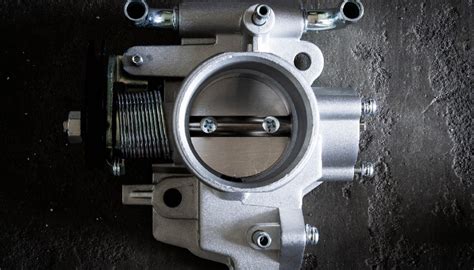

All'interno del condotto cilindrico o ovale del corpo farfallato è presente una valvola rotante, chiamata "valvola a farfalla". Questa valvola, azionata da un attuatore elettrico o meccanico, si apre o si chiude in base all'input dato dal pedale dell'acceleratore. Più a fondo viene premuto il pedale, più la farfalla si apre, consentendo a una maggiore quantità d'aria di essere immessa in aspirazione, riempiendo i cilindri e incrementando la potenza della combustione. Contemporaneamente, l'iniettore immette l'esatto quantitativo di benzina necessario per rendere efficiente la gestione del motore.

Un sensore di posizione misura l'angolo di apertura della valvola a farfalla e invia questi dati alla centralina elettronica del motore (ECU). La centralina elabora costantemente i segnali ricevuti, determinando la posizione ottimale di apertura/chiusura della valvola per ottenere la coppia e la potenza desiderate.

In caso di motori turbo, la posizione del corpo farfallato può variare leggermente. In questi sistemi, può trovarsi dopo l'intercooler, che ha il compito di raffreddare l'aria compressa dal turbo, pur mantenendo la sua collocazione generale tra il filtro dell'aria e il collettore di aspirazione.

Tipologie di Corpi Farfallati

I corpi farfallati montati sui veicoli odierni possono essere suddivisi in due tipologie principali:

1. Corpo Farfallato Meccanico: In questa configurazione, l'apertura/chiusura della valvola a farfalla avviene meccanicamente tramite un cavo che collega direttamente il pedale dell'acceleratore alla valvola. Questa tecnologia è tipica dei modelli più datati.
2. Corpo Farfallato Elettronico (Drive-by-Wire): Nei veicoli moderni, un sensore presente sul pedale dell'acceleratore invia un segnale alla centralina elettronica. Quest'ultima, tramite un apposito attuatore elettrico, comanda l'apertura o la chiusura della valvola a farfalla. Questo sistema è noto per essere più preciso e reattivo, ma anche più sensibile a sporco e guasti elettrici.

Il Corpo Farfallato nei Motori Diesel (MultiJet)

È importante fare una precisazione riguardo ai motori diesel, inclusi i MultiJet. Contrariamente a quanto accade nei motori a benzina, i motori diesel non utilizzano la valvola a farfalla per regolare il flusso d'aria durante la marcia e il controllo della potenza. I motori diesel regolano la potenza variando la quantità di carburante iniettato, mentre l'aria viene aspirata in quantità quasi costante.

Tuttavia, anche nei motori diesel è presente una valvola simile alla farfalla, ma il suo funzionamento è diverso. Non serve a regolare l'aria durante la marcia, ma entra in gioco principalmente in determinate situazioni:

• Spegnimento del motore: La valvola si chiude per interrompere il flusso d'aria, garantendo uno spegnimento più fluido e riducendo le vibrazioni.
• Sistema EGR (Exhaust Gas Recirculation): In altri casi, la valvola è collegata al sistema EGR, il quale serve a ridurre le emissioni nocive reimmettendo parte dei gas di scarico nella combustione. Poiché lavora con gas sporchi e residui oleosi, questa valvola nei motori diesel tende a sporcarsi ancora più facilmente, soprattutto se l'auto viene utilizzata spesso in città o per tragitti brevi.

Pertanto, quando si parla di "corpo farfallato MultiJet 2010" o di motori diesel in generale, si intende spesso questa valvola di controllo del flusso d'aria ausiliaria, non la tradizionale valvola di strozzamento dell'aria tipica dei motori a benzina.

Sintomi di un Malfunzionamento del Corpo Farfallato

Un guasto o un malfunzionamento del corpo farfallato impatta direttamente sulle prestazioni del motore, dal momento che la miscela aria-carburante non è quella ottimale. I sintomi di un corpo farfallato sporco o difettoso non vanno ignorati, poiché possono portare a problemi più gravi.

• Minimo instabile: Quando il veicolo è fermo, il motore sembra impazzire, con i giri che salgono e scendono in modo autonomo, come se il veicolo faticasse a rimanere acceso. Questo è uno dei segnali più classici di un'irregolarità nel flusso d'aria.
• Accelerazione a scatti o ritardata: Premendo il pedale dell'acceleratore, l'auto può impiegare un attimo a reagire, oppure partire di colpo, a scatti. Una risposta non fluida dell'acceleratore può indicare un corpo farfallato che non si apre correttamente.
• Calo di potenza: Il motore può apparire meno reattivo, specialmente in salita o durante un sorpasso. La mancanza d'aria può ridurre sensibilmente le prestazioni, dando la sensazione di guidare con il freno sempre tirato.
• Difficoltà all'avviamento o spegnimenti improvvisi: L'auto può faticare ad accendersi o spegnersi da sola in fase di rallentamento o quando ci si ferma. Non sempre è colpa della batteria; potrebbe essere il corpo farfallato che non gestisce più correttamente l'aria in ingresso nel motore.
• Spia "Check Engine" accesa: Se la centralina elettronica del motore (ECU) rileva valori anomali nel sistema di aspirazione, come un flusso d'aria irregolare o un segnale anomalo dal sensore di posizione, può attivare la classica spia arancione sul cruscotto. La lettura dei codici di errore, come DF079 e P0638 spesso riscontrati nei veicoli Renault con corpi farfallati Pierburg/Aisam (8712), diventa essenziale per identificare la causa.
• Eccessivo consumo di carburante: Se l'auto consuma troppo, potrebbe essere dovuto a un corpo farfallato che non regola correttamente il flusso d'aria, causando un cattivo rapporto aria/carburante.
• Fumo nero dallo scarico: Una combustione non ottimale, causata da un corpo farfallato malfunzionante, può portare alla fuoriuscita di fumo scuro o maleodorante dallo scarico.
• Motore che "strappa" in frenata o irregolare a bassi giri: Queste anomalie possono indicare un problema con la regolazione del flusso d'aria.

Cause del Malfunzionamento del Corpo Farfallato

La valvola a farfalla, come tutte le valvole, può perdere con il tempo la piena funzionalità e creare problemi. Le cause principali di malfunzionamento sono diverse:

• Accumulo di sporco e residui carboniosi: È la causa più frequente. I vapori di olio motore e le particelle di combustione risalgono lungo il sistema di aspirazione e si attaccano alle pareti del corpo farfallato e sulla valvola. Questo crea una patina nera e appiccicosa, o "morchia", che modifica la dimensione del condotto e impedisce il corretto movimento della farfalla, ostacolando il regolare flusso d'aria. Soprattutto a regime minimo, la farfalla lavorerà in modo scorretto, causando un numero di giri altalenante e limitando le prestazioni del motore in fase di ripresa.
• Carburante di scarsa qualità: Un carburante con troppe impurità o additivi di bassa qualità produce più residui durante la combustione, aumentando il rischio di accumulo di sporcizia nei condotti e sulla valvola.
• Uso urbano e tragitti brevi: L'utilizzo frequente dell'auto in città, con tragitti brevi e continui accensioni e spegnimenti, impedisce al motore di raggiungere le temperature operative ottimali. Questo favorisce la formazione di condensa e residui che si depositano facilmente nel corpo farfallato. Nei motori diesel, la valvola associata all'EGR è particolarmente soggetta a sporcarsi per questo motivo.
• Manutenzione trascurata: La pulizia del corpo farfallato non sempre è inclusa nei tagliandi standard, ma andrebbe eseguita periodicamente. Trascurare questo intervento può causare malfunzionamenti più gravi o rendere necessaria la sostituzione del componente.
• Guasto del sensore di posizione (TPS): Se il sensore di posizione della valvola a farfalla invia letture errate alla centralina elettronica, il funzionamento della valvola ne risulterà compromesso. Un sensore rotto o malfunzionante può portare a problemi di regolazione del flusso d'aria.
• Rottura del motorino elettrico (attuatore): Nei sistemi "drive-by-wire", la rottura del motorino elettrico che comanda l'apertura e la chiusura della valvola a farfalla è un guasto molto comune.
• Trafilamenti d'aria: In caso di trafilamenti d'aria, si verifica un'alterazione del rapporto aria-benzina, poiché parte dell'aria immessa non viene riconosciuta dalla centralina elettronica di comando.

Manutenzione e Pulizia del Corpo Farfallato

L'importanza della cura e della corretta manutenzione del corpo farfallato è evidente. Sottovalutare i sintomi di malfunzionamento significa rischiare di provocare ulteriori difetti al motore.

La pulizia del corpo farfallato andrebbe eseguita ogni 20.000 - 30.000 km, o non appena si notano i primi sintomi del problema. Anche se non tutte le officine la includono nei tagliandi standard, è un intervento consigliato, soprattutto per i veicoli utilizzati frequentemente in città o su brevi tragitti.

Il costo per la pulizia del corpo farfallato varia in base al tipo di intervento e alla complessità del motore.

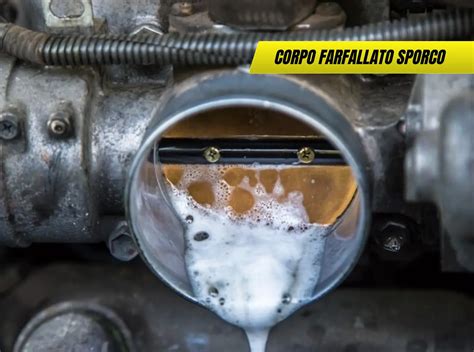

• Pulizia senza smontaggio: Dai 30 ai 60 euro. Questo intervento è semplice e veloce. Si smonta il condotto dell'aria, si spruzza un detergente specifico per corpi farfallati direttamente sulla valvola, e si rimuovono i residui con un panno pulito o un pennello morbido. Questa procedura è efficace solo se lo sporco non è troppo ostinato e se la valvola non presenta danni meccanici o elettrici.
• Pulizia completa con smontaggio: Tra 70 e 120 euro. Se la sporcizia è importante, o se ci sono problemi elettrici o blocchi meccanici, è necessario smontare il corpo farfallato per pulirlo in modo più approfondito. Questa operazione prevede la rimozione del componente dal collettore di aspirazione, il distacco dei sensori e dell'attuatore, e una pulizia accurata con prodotti specifici, evitando di danneggiare le parti elettroniche. Dopo la pulizia, è spesso consigliato un reset del corpo farfallato tramite gli strumenti di diagnostica per azzerare i parametri memorizzati dalla centralina.

Per effettuare la pulizia o la rimozione, è necessario scollegare il cablaggio del sensore di posizione della farfalla (TPS) e degli altri sensori connessi, oltre ad altri tubi collegati al componente.

Quando è Necessaria la Sostituzione del Corpo Farfallato

Se dopo la pulizia il problema persiste, o se la valvola è danneggiata o bloccata, potrebbe essere necessario sostituire l'intero corpo farfallato. La sostituzione diventa inevitabile in presenza di:

• Attuatore elettrico guasto.
• Sensori malfunzionanti (come il sensore TPS rotto, che può essere sostituito anche singolarmente in alcuni casi).
• Valvola bloccata o deformata.
• Errori continui dopo il reset della centralina.

In certi casi, anche se non si è di fronte a una rottura completa del componente, il meccanico potrebbe suggerire di sostituire l'intero corpo farfallato per evitare che, dopo un'eventuale pulizia, il problema si ripresenti a breve termine.

Il corpo farfallato continuerà ad essere un ricambio richiesto anche nei prossimi anni, considerando che i veicoli a benzina e diesel costituiranno la stragrande maggioranza del parco circolante, anche in virtù del rallentamento della transizione verso l'elettrico. Nel comparto dei corpi farfallati, è predominante la presenza degli OE (Original Equipment). Tuttavia, diversi produttori IAM (Independent Aftermarket) stanno iniziando a inserire nelle loro gamme anche corpi farfallati di qualità equivalente all'originale, segno di una crescente domanda e della necessità di coprire l'offerta nell'ambito dell'efficienza motore e della gestione delle emissioni, affiancando prodotti come scambiatori di calore, intercooler e turbocompressori.

Se si riscontra un corpo farfallato malfunzionante che si desidera far verificare e revisionare, esistono servizi specializzati in grado di gestire diverse unità. È possibile trovare facilmente il corpo farfallato desiderato con pochi click.

Considerazioni Finali

Un corpo farfallato sporco o malfunzionante può sembrare un problema minore, ma se trascurato rischia di compromettere seriamente l'intero funzionamento del motore. Comprendere la sua funzione, i sintomi di un guasto e le appropriate procedure di manutenzione è fondamentale per mantenere il veicolo efficiente e prevenire danni maggiori. La cura e la corretta manutenzione di questo componente, che mette in collegamento tutto il gruppo termico con l'esterno, garantendo il perfetto funzionamento del motore, sono quindi essenziali per la longevità e le prestazioni di ogni auto.
