Il Corpo Farfallato Opel: Significato, Funzionamento e Manutenzione

Il corpo farfallato è una componente meccanica essenziale all'interno del motore a combustione interna, posizionato strategicamente a monte del collettore di aspirazione. Il suo ruolo primario è quello di regolare il flusso d'aria che viene immesso nella camera di combustione, un parametro fondamentale per il corretto funzionamento di qualsiasi autovettura. In termini semplici, può essere paragonato a un rubinetto dell'aria per il motore: più la valvola interna, detta "farfalla", si apre, maggiore sarà la quantità d'aria aspirata. Questa regolazione è cruciale per garantire la perfetta carburazione, ovvero il giusto rapporto tra aria e carburante, che a sua volta determina l'efficienza, le prestazioni e le emissioni del propulsore.

Struttura e Funzionamento del Corpo Farfallato

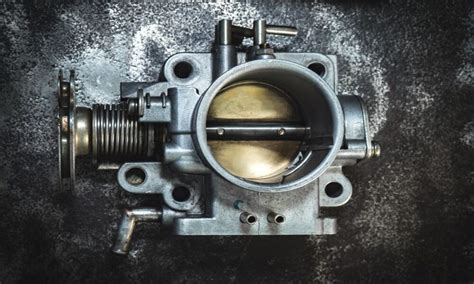

Il corpo farfallato si presenta come un condotto, generalmente di forma cilindrica o ovale, che collega il gruppo termico del motore con l'esterno. Al suo interno è alloggiata la valvola a farfalla, un disco rotante azionato da un attuatore. L'azionamento di questa valvola può avvenire in due modi principali:

• Comando Meccanico: Nelle automobili più datate, la valvola a farfalla è collegata direttamente al pedale dell'acceleratore tramite un cavo. Premendo l'acceleratore, il cavo tira e apre la valvola, aumentando il flusso d'aria.
• Comando Elettronico (Drive-by-Wire): Nei veicoli moderni, il sistema è gestito elettronicamente. Un sensore rileva la posizione del pedale dell'acceleratore e invia un segnale alla centralina elettronica del motore (ECU). La centralina, a sua volta, comanda un attuatore elettronico che regola l'apertura della valvola a farfalla. Questo sistema "drive-by-wire" consente una gestione più precisa e flessibile del motore, migliorando prestazioni, consumi ed emissioni, e facilitando l'integrazione con sistemi di assistenza alla guida come il cruise control adattivo o la frenata automatica d'emergenza.

Indipendentemente dal tipo di comando, la variazione dell'angolo di apertura della valvola a farfalla modifica la quantità d'aria nella miscela aria-carburante. Contemporaneamente, l'iniettore immette la quantità esatta di benzina necessaria per ottenere il rapporto stechiometrico desiderato (idealmente 14,7 parti di aria per 1 di carburante nei motori a benzina). Questo processo garantisce la coppia e la potenza erogate dal motore in modo efficiente.

Un componente integrato nel corpo farfallato è il sensore di posizione (TPS - Throttle Position Sensor), che misura l'angolo di apertura della valvola a farfalla e trasmette questi dati alla centralina. L'ECU elabora costantemente questi segnali, insieme ad altri dati provenienti da sensori di temperatura dell'aria e pressione di aspirazione, per determinare la posizione ottimale di apertura o chiusura della valvola.

Nei motori turbo, il corpo farfallato può essere posizionato dopo l'intercooler (il componente che raffredda l'aria compressa dal turbocompressore), ma rimane sempre tra il filtro dell'aria e il collettore di aspirazione.

L'Importanza della Manutenzione e i Sintomi di Malfunzionamento

Il corpo farfallato, pur essendo un componente robusto, non è esente da problematiche legate all'usura e all'accumulo di depositi. Con il tempo, i vapori d'olio reimmessi nel circuito di alimentazione per essere bruciati (al fine di ridurre le emissioni inquinanti) possono formare una morchia e residui carboniosi. Questi depositi possono accumularsi all'interno del condotto e sulla valvola a farfalla, modificando le dimensioni del passaggio d'aria e impedendo il corretto movimento della valvola.

Un corpo farfallato sporco o ostruito può causare una serie di malfunzionamenti, che si manifestano in diversi modi:

• Regime Minimo Instabile: Soprattutto a bassi regimi, la farfalla potrebbe lavorare in modo scorretto, causando un numero di giri altalenante o un minimo irregolare.
• Perdita di Prestazioni: Il motore potrebbe risultare meno scattante, con una risposta lenta all'acceleratore o una limitazione delle prestazioni in fase di ripresa.
• Eccessivo Consumo di Carburante: Se il flusso d'aria non è regolato correttamente, la centralina potrebbe immettere una quantità inadeguata di carburante, portando a un aumento dei consumi.
• Spia Motore Accesa: La centralina elettronica (ECU) rileva anomalie nel flusso d'aria o segnali errati dal sensore di posizione della farfalla, accendendo la spia "check engine".
• Motore "a scatti" o irregolare: Il funzionamento del motore può diventare meno fluido, con possibili "strappi" durante la marcia o in frenata.
• Alterazione del Rapporto Aria-Benzina: In caso di trafilamenti d'aria non riconosciuti dalla centralina, si altera il rapporto stechiometrico, compromettendo la combustione.

È importante sottolineare che sottovalutare questi sintomi può portare a difetti più gravi e costosi da riparare.

Cause di Malfunzionamento e Soluzioni

Oltre all'accumulo di sporco, il corpo farfallato può andare incontro a guasti specifici:

• Guasto del Sensore di Posizione (TPS): Se il sensore invia letture errate alla centralina, il funzionamento della valvola risulterà compromesso, anche se meccanicamente è tutto a posto. In questo caso, la soluzione è la sostituzione del sensore.
• Guasto dell'Attuatore Elettronico: Nei sistemi "drive-by-wire", il motorino elettrico che comanda l'apertura e la chiusura della valvola può rompersi. La sostituzione dell'attuatore o dell'intero corpo farfallato può essere necessaria.
• Rottura della Valvola: In rari casi, la valvola stessa può subire danni.

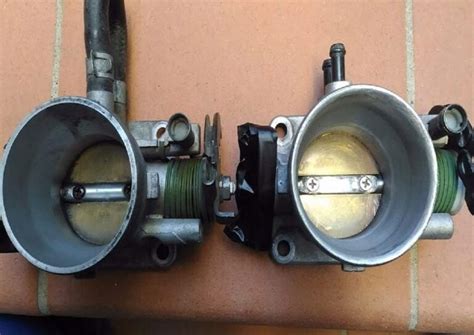

La manutenzione preventiva, come la pulizia periodica del corpo farfallato, è quindi fondamentale. Questa operazione, che solitamente viene consigliata ogni 30.000-50.000 chilometri o più frequentemente in condizioni di guida gravose (polvere, traffico intenso), può essere effettuata con appositi spray pulitori e un panno pulito o uno spazzolino morbido.

Procedura di Pulizia (indicativa):

1. Parcheggiare il veicolo su una superficie piana e attendere che il motore si raffreddi.
2. Scollegare il tubo che collega il filtro dell'aria al corpo farfallato.
3. Svitare i bulloni che fissano il corpo farfallato al collettore di aspirazione (previa scollegamento dei cablaggi dei sensori connessi).
4. Spruzzare lo spray pulitore all'interno del corpo farfallato e sulle pareti del condotto.
5. Utilizzare un panno pulito o uno spazzolino morbido per rimuovere i residui di sporco.
6. Rimontare il corpo farfallato e serrarlo con i bulloni.
7. Ricollegare i cablaggi e il tubo dell'aria.
8. Avviare il motore e controllare che il regime di minimo sia stabile.

In alcuni casi, soprattutto se il malfunzionamento è persistente o dovuto a usura significativa, il meccanico potrebbe consigliare la sostituzione completa del corpo farfallato, per garantire un ripristino ottimale delle prestazioni e prevenire il ripresentarsi del problema.

Il Corpo Farfallato nel Contesto Opel e del Mercato

Il corpo farfallato è un componente che continuerà ad essere richiesto sul mercato dei ricambi, dato che i veicoli con motori a benzina e diesel costituiscono ancora la stragrande maggioranza del parco circolante. Anche nel settore dell'aftermarket, si assiste a una crescente presenza di corpi farfallati di qualità equivalente all'originale (OE), segno che la domanda di questo componente è in aumento. Questo è funzionale a coprire l'offerta in ambito di efficienza motore e gestione delle emissioni, affiancandosi ad altri ricambi come scambiatori di calore, intercooler e turbocompressori.

Nel caso specifico delle vetture Opel, come le Astra GTC 1.9 CDTI, il corpo farfallato gioca un ruolo altrettanto cruciale. Le esperienze riportate da alcuni proprietari evidenziano la possibile presenza di olio motore nel corpo farfallato, specialmente su veicoli con chilometraggio elevato (come quasi 190.000 km), e la necessità di pulizie frequenti o sostituzioni. I costi di sostituzione possono variare, ma si parla di cifre intorno ai 560 euro per il pezzo e la manodopera. La scelta tra ricambi originali e aftermarket può influenzare il prezzo finale, con alcuni che suggeriscono di confrontare le offerte, ad esempio tra concessionari Opel e fornitori indipendenti.

Il corpo farfallato è quindi un componente sottovalutato ma essenziale, la cui corretta funzionalità e manutenzione sono determinanti per il benessere del motore, l'efficienza del carburante, la riduzione delle emissioni e, in ultima analisi, per garantire un'esperienza di guida fluida e performante.
