L'Arte e la Scienza della Costruzione dei Dischi Frizione: Componenti Essenziali per la Trasmissione di Potenza

La frizione è un componente meccanico fondamentale in quasi ogni sistema di trasmissione di potenza, agendo come un interruttore controllato per innestare e disinnestare la trasmissione dal motore. Il suo ruolo principale è quello di consentire il trasferimento della coppia motrice in modo graduale e controllato, interrompendo o ripristinando la connessione tra l'albero motore e l'albero di ingresso della trasmissione. Questo processo è vitale per operazioni quali il cambio di marcia, l'avviamento del motore, e il mantenimento del veicolo fermo su una pendenza. La costruzione di un disco frizione è un processo complesso che coinvolge la selezione di materiali avanzati, un design ingegneristico preciso e tecniche di produzione sofisticate, il tutto mirato a garantire affidabilità, durata e prestazioni ottimali in una vasta gamma di applicazioni.

Funzionamento e Principi Fondamentali del Disco Frizione

Al centro del sistema di frizione si trova il disco frizione, una componente critica che media il contatto tra le superfici rotanti del volano e della piastra di pressione. Il suo scopo primario è quello di permettere un accoppiamento controllato, dove inizialmente gli alberi di ingresso e uscita dalla frizione sono disaccoppiati e la trasmissione di potenza viene interrotta. Un requisito fondamentale è che il trasferimento della coppia motrice alla trasmissione avvenga in modo graduale e regolare, evitando strappi o danni ai componenti del sistema di trasmissione.

La capacità di coppia di una frizione può essere incrementata attraverso diversi approcci progettuali. Uno dei metodi più diretti è l'aumento del coefficiente di attrito fra i materiali a contatto, che significa utilizzare materiali con proprietà di attrito superiori. Inoltre, incrementare i diametri delle superfici di attrito permette di gestire una maggiore coppia, poiché la forza tangenziale applicata su un raggio maggiore genera un momento torcente più elevato. Un altro fattore cruciale è il maggiore carico elastico delle molle di pressione; una maggiore forza di serraggio tra le superfici di attrito genera una maggiore forza normale, che a sua volta aumenta la forza di attrito e quindi la capacità di trasferimento di coppia. Un approccio alternativo e spesso molto efficace per aumentare la capacità di trasmissione di coppia è quello di aumentare il numero di superfici di attrito. Invece di una singola superficie di attrito, si possono impiegare più dischi che lavorano in parallelo, moltiplicando così la capacità complessiva di gestire la coppia.

Il volano, un grande disco tipicamente realizzato in acciaio o alluminio, è un componente fisso imbullonato all'albero motore. La sua massa inerziale aiuta a livellare le fluttuazioni di coppia del motore e fornisce una superficie di accoppiamento per il disco frizione. Il disco frizione stesso è una piastra in acciaio, ricoperta su entrambi i lati da un materiale di attrito specializzato. Questa piastra è posizionata tra il volano e la piastra di pressione. La piastra di pressione, a sua volta, è una superficie di attrito metallica caricata a molla e anch'essa imbullonata al volano, ma con la capacità di muoversi assialmente per comprimere o rilasciare il disco frizione.

Componenti Chiave e Meccanismi di Azionamento

La comprensione della costruzione di un disco frizione richiede di analizzare i suoi componenti interconnessi e i sistemi che ne governano il funzionamento. Ogni elemento gioca un ruolo essenziale nel garantire che la frizione possa assolvere alla sua funzione di modulazione della potenza.

Il Disco Frizione: Struttura e Materiali

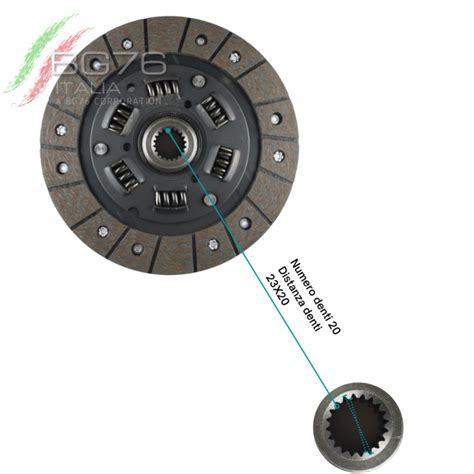

Il disco frizione è più di una semplice piastra; è un componente ingegnerizzato con precisione. La sua struttura centrale è solitamente un mozzo, che si accoppia all'albero di ingresso della trasmissione tramite un profilo dentato. Questo mozzo è collegato a una piastra di acciaio, che a sua volta è rivestita da materiali di attrito specifici.

Nella configurazione a secco, il disco può essere rigido o dotato di parastrappi del tipo a molle. I parastrappi sono elementi cruciali progettati per assorbire le piccole vibrazioni e gli shock torsionali che si verificano durante l'innesto e il disinnesto della frizione, specialmente in condizioni di carico variabile o durante cambiate rapide. Questi ammortizzatori a molla aiutano a smorzare le oscillazioni e a prevenire danni ai componenti della trasmissione. L'accoppiamento con l'organo rotante, in genere realizzato sul mozzo centrale, può essere effettuato anche sul diametro esterno, a mezzo di profilo dentato o alette radiali, offrendo diverse soluzioni tecniche a seconda delle esigenze di progettazione e installazione.

I materiali per frizioni a secco sono selezionati per offrire un equilibrio ottimale tra coefficiente di attrito, resistenza all'usura, stabilità termica e capacità di dissipazione del calore. Le categorie principali includono:

• Materiali organico-impasto: Questi materiali sono composti da una miscela di fibre organiche (come cellulosa, kevlar, carbonio), riempitivi (come gomma, resine) e agenti leganti. Offrono un buon compromesso tra prestazioni e costo, ma possono avere limitazioni in termini di resistenza al calore estremo.
• Materiali organico-tessuto: Simili agli impasti, ma le fibre sono tessute insieme per creare una struttura più robusta e resistente. Spesso utilizzati in applicazioni che richiedono maggiore durata.
• Materiali sinterizzati metallici: Questi materiali, spesso a base di polveri metalliche come rame, ferro, bronzo, combinati con particelle abrasive e leganti, offrono prestazioni superiori in termini di resistenza al calore, capacità di coppia e durata, specialmente in applicazioni gravose o ad alte temperature.

A completamento della gamma di materiali, sono state sviluppate soluzioni avanzate come gli inserti in materiali ceramici. Elementi di attrito in materiali ceramici stanno diventando sempre più popolari per le frizioni per veicoli utilizzate per impieghi gravosi (come in veicoli commerciali, macchine agricole o da competizione). Il materiale in questione è costituito da polvere ceramica e rame, viene compresso e riscaldato in modo che il rame fonda e crei adesione fra le particelle ceramiche, legando insieme i componenti in una matrice estremamente resistente e capace di sopportare temperature elevate.

La Piastra di Pressione e il Volano

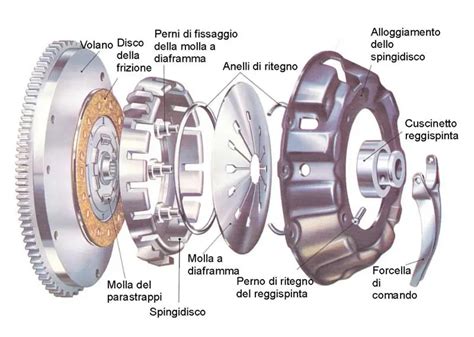

La piastra di pressione, detta anche spingidisco, è un altro componente essenziale del pacco frizione. Come accennato, è una superficie di attrito metallica caricata a molla e imbullonata al volano. Le molle di pressione (spesso un diaframma elastico o una serie di molle elicoidali) forniscono la forza necessaria per mantenere il disco frizione saldamente premuto contro il volano e la piastra di attrito (se presente), garantendo il trasferimento di coppia quando la frizione è innestata.

Il volano, un grande disco in acciaio o alluminio, è fissato all'estremità dell'albero motore. Oltre a fornire una superficie di lavoro per la frizione, la sua massa inerziale aiuta a regolarizzare la rotazione dell'albero motore, immagazzinando energia durante la fase di espansione della combustione e rilasciandola durante le altre fasi, smorzando così le pulsazioni del motore e fornendo una rotazione più fluida.

Meccanismi di Azionamento della Frizione

Il funzionamento della frizione viene eseguito meccanicamente o con un sistema di pressione idraulica, a seconda del tipo di veicolo o macchina. Questi sistemi sono responsabili dell'applicazione della forza sul meccanismo dello spingidisco per disinnestare la frizione.

• Frizione a comando meccanico (cavo): Un meccanismo di frizione a cavo è relativamente semplice. Un cavo metallico collega direttamente il pedale della frizione alla forcella di rilascio dello spingidisco. Quando il pedale della frizione viene premuto, il cavo tira la forcella, che a sua volta spinge il cuscinetto di lancio contro il diaframma dello spingidisco, rilasciando la pressione sul disco frizione. Questo sistema è comune in veicoli più piccoli o più vecchi per la sua semplicità e costo ridotto, ma può richiedere una maggiore forza sul pedale e può essere soggetto a usura del cavo e a problemi di regolazione.

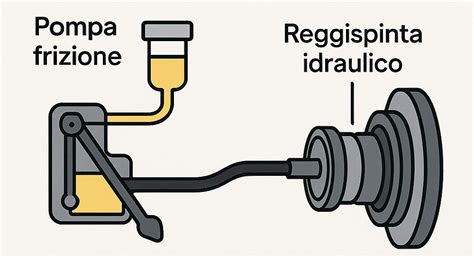

• Frizione a comando idraulico: Su una frizione ad azionamento idraulico, un cilindro principale viene solitamente azionato direttamente dal gruppo del pedale della frizione. Questo cilindro contiene un fluido (olio freni) che trasmette la pressione a un cilindro secondario (attuatore) posizionato vicino alla frizione. Il cilindro secondario, tramite la forcella di rilascio e il cuscinetto di lancio, aziona lo spingidisco per disinnestare la frizione. I sistemi idraulici richiedono una minore pressione sul pedale e forniscono una forza più uniforme all’innesto della frizione, rendendoli più confortevoli e precisi. Sono adatti per velocità del motore elevate e offrono una minore forza sul pedale, con meno attrito poiché sono necessarie meno parti per azionare la frizione rispetto a un sistema meccanico complesso.

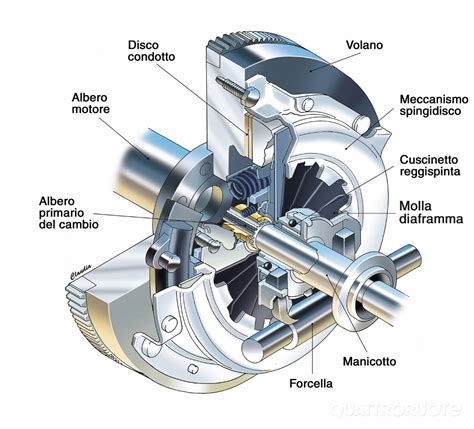

Indipendentemente dal tipo di azionamento, quando il pedale della frizione viene premuto, il "cuscinetto di lancio" (o cuscinetto reggispinta) spinge il meccanismo di rilascio dello spingidisco. Questo disimpegna lo spingidisco dal disco frizione, permettendo al volano e alla piastra di pressione di continuare a ruotare con il motore, mentre il disco frizione e l'albero di trasmissione si fermano o rallentano, interrompendo la trasmissione di potenza.

Applicazioni e Tipologie di Frizioni

La versatilità del design del disco frizione e la diversità dei materiali impiegati hanno portato alla sua applicazione in una miriade di settori, ognuno con requisiti specifici di coppia, velocità, ambiente operativo e durata.

Frizioni a Secco vs. Frizioni in Bagno d'Olio

Le frizioni possono operare in ambienti "a secco" o "in bagno d'olio". La scelta tra queste due configurazioni influisce significativamente sulle prestazioni e sulla manutenzione.

Frizioni a Secco: Sono il tipo più comune in molte applicazioni automobilistiche e industriali. Operano in un ambiente privo di lubrificanti liquidi. Come già menzionato, nella configurazione a secco il disco può essere rigido o dotato di parastrappi del tipo a molle. I materiali di attrito sono progettati per funzionare efficacemente in queste condizioni, ma sono più suscettibili all'usura dovuta al calore generato dall'attrito, specialmente in condizioni di uso intensivo. La loro efficienza è elevata grazie alla mancanza di resistenza da parte di un fluido.

Frizioni in Bagno d'Olio: Queste frizioni operano immerse in un fluido lubrificante (olio). Le frizioni in bagno d'olio, spesso configurate come dischi multipli, presentano diversi vantaggi distinti. Uno dei principali è una minore rumorosità grazie all'effetto smorzante dell'olio. Inoltre, offrono una minore usura dei componenti, poiché l'olio aiuta a dissipare il calore e a lubrificare le superfici di attrito, riducendo l'usura abrasiva. Di conseguenza, gli innesti sono generalmente più “morbidi”, poiché l'olio facilita un accoppiamento più progressivo tra le superfici rotanti. Questo tipo di frizione è comunemente impiegato in motociclette, alcuni tipi di trasmissioni automatiche e applicazioni industriali dove sono richieste elevata durata e funzionamento silenzioso. Tuttavia, la presenza dell'olio può ridurre leggermente l'efficienza di trasmissione della coppia rispetto alle frizioni a secco e richiede un sistema di raffreddamento e filtrazione dell'olio.

Frizioni a Disco Singolo e Multiplo

La capacità di una frizione di trasmettere coppia è direttamente correlata alla superficie totale di attrito e alla forza di serraggio. Per aumentare ulteriormente questa capacità, si ricorre spesso a configurazioni a disco multiplo.

• Frizioni a Disco Singolo: Sono le frizioni più semplici, utilizzate nella maggior parte delle automobili e in molte applicazioni industriali di potenza moderata. Comprendono un singolo disco frizione tra il volano e lo spingidisco.
• Frizioni a Dischi Multipli: Queste frizioni utilizzano una serie di dischi di attrito e dischi condotti che si alternano. In una configurazione tipica, un pacco di dischi frizione (con materiale di attrito) è collegato all'albero motore (tramite il volano o un cestello), mentre un pacco di dischi condotti (con profili esterni che si ingranano con un cestello esterno) è collegato all'albero di uscita (trasmissione). Quando la frizione è innestata, una molla di pressione comprime l'intero pacco di dischi, creando attrito tra ogni coppia di dischi adiacenti. Questo moltiplica la superficie totale di attrito, permettendo di gestire coppie molto elevate in un pacchetto di dimensioni compatte. Come detto, sono spesso utilizzate in bagno d'olio per migliorare la gestione termica e la durata.

Applicazioni Specifiche

Le frizioni sono progettate per innestare e disinnestare la trasmissione dal motore in occasione, ad esempio, del cambio di marcia. Le applicazioni interessate coprono un vastissimo spettro di macchinari e veicoli:

• Presse industriali: Richiedono frizioni robuste e precise per controllare il movimento ripetitivo e la forza applicata.
• Mezzi di trasporto industriali: Carrelli elevatori, transpallet e altri veicoli utilizzati in magazzini e impianti produttivi.
• Macchine utensili: Tornio, fresatrici e altre macchine che richiedono un controllo fine della velocità e della potenza.
• Impianti a fune: Ascensori, funivie e gru, dove la sicurezza e l'affidabilità sono paramount.
• Motori industriali: Utilizzati in una varietà di macchinari stazionari.
• Argani per gru e argani marini: Necessitano di frizioni capaci di gestire carichi pesanti e operazioni prolungate.
• Veicoli di trasporto: Automobili, camion, autobus, motociclette, trattori agricoli e veicoli da costruzione.

Rigenerazione e Manutenzione dei Componenti Frizione

La durabilità dei componenti frizione, pur essendo elevata, non è infinita. L'usura dei materiali di attrito è inevitabile a causa delle condizioni operative. Tuttavia, ciò non significa sempre la sostituzione completa del componente. La rigenerazione offre un'alternativa economicamente vantaggiosa e sostenibile.

Aziende specializzate sono in grado di ricevere il vostro freno o frizione usurato e rigenerarlo secondo specifiche rigorose. Le fasi di lavorazione tipiche includono:

1. Pulitura: Rimozione di sporco, grasso e residui dai componenti.
2. Distacco del vecchio materiale di attrito: Rimozione sicura e completa dei rivestimenti usurati.
3. Preparazione delle superfici: Pulizia e preparazione delle superfici metalliche per garantire una perfetta adesione del nuovo materiale.
4. Posizionamento del nuovo materiale di attrito: Applicazione di materiale di attrito di alta qualità mediante processi controllati, come incollaggio o rivettatura.

La rigenerazione avviene su una vasta gamma di componenti, tra cui ganasce, pastiglie, ceppi, nastri (come quelli dei freni a tamburo o dei tamburi di avvolgimento), guarnizioni, dischi freno e dischi frizione stessi. Questo processo estende significativamente la vita utile di questi componenti critici, riducendo i costi di manutenzione e l'impatto ambientale derivante dalla produzione di nuovi pezzi.
