Trasformare la Tua BMW E46: Guida Completa all'Installazione di un'Uscita USB e Miglioramenti Multimediali

La modernizzazione dell'abitacolo della tua BMW E46, un'auto che unisce prestazioni e stile, può sembrare una sfida, specialmente quando si tratta di integrare tecnologie multimediali avanzate. Tuttavia, con la giusta guida e un po' di pazienza, è possibile portare la tua esperienza di guida a un nuovo livello, aggiungendo funzionalità come un'uscita USB e migliorando significativamente il sistema audio e di intrattenimento. Questo articolo ti guiderà attraverso il processo, sfruttando le informazioni condivise da altri appassionati per fornire un quadro completo, dalla comprensione dei connettori alla scelta e all'installazione di unità multimediali più avanzate come il doppio DIN.

Comprendere le Connessioni Audio Originali

Prima di avventurarsi in modifiche, è fondamentale comprendere come funziona il sistema audio di serie della tua BMW E46. Molti proprietari si trovano a dover affrontare la necessità di un ingresso AUX o USB per poter ascoltare musica da dispositivi moderni, come smartphone o lettori MP3, senza dover ricorrere a soluzioni costose proposte dalla casa madre.

Nel caso specifico di una BMW X3 2.0d (E83) del 2005 equipaggiata con navigatore Business e autoradio/CD senza caricatore esterno, la richiesta di una presa AUX può comportare una spesa significativa se ci si affida esclusivamente ai canali ufficiali. Un approccio alternativo, suggerito da molti appassionati, consiste nell'intercettare il canale del caricatore CD (CDC). Questo metodo, sebbene richieda una certa manualità, permette di bypassare le costose opzioni BMW e ottenere un ingresso audio funzionale.

È importante notare che, per alcuni modelli di autoradio, potrebbe essere necessario un aggiornamento software per abilitare la visualizzazione dell'ingresso AUX. Questa informazione è cruciale, poiché anche se la radio esternamente può sembrare la stessa, la sua capacità di riconoscere nuove sorgenti audio può dipendere da aggiornamenti firmware.

La Sfida del Connettore X13648 e Schemi WDS

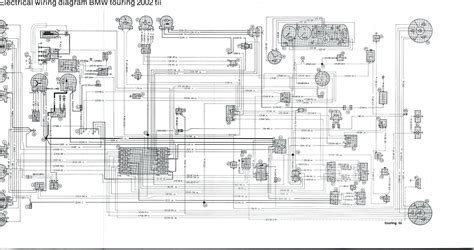

Per chi desidera approfondire tecnicamente, la ricerca delle specifiche del connettore X13648 e dei relativi schemi elettrici tramite il WDS (Workshop Diagnostic System) può essere un punto di partenza. Anche se non sempre le informazioni sono immediatamente accessibili o zoomabili per visualizzare i dettagli, la ricerca di componenti come "N9 Radio" (N9 Radio (….X3 with stereo system E83 as of 2004)) può fornire indizi utili. La difficoltà nel trovare informazioni specifiche per sigle di connettori può essere frustrante, ma la perseveranza e la consultazione di schemi più generali possono portare alla soluzione.

Costruire un Cavo AUX/USB: Soluzioni Fai-da-Te

La possibilità di costruire un cavo AUX o USB personalizzato è un tema ricorrente tra gli appassionati. Sebbene alcuni cavi in vendita siano semplici prese AUX, altri, come quelli visti in alcuni video tutorial, sembrano essere soluzioni più complesse che includono funzionalità USB. La costruzione di una presa USB fai-da-te, utilizzando un connettore USB femmina, è un'idea promettente che potrebbe portare a un notevole risparmio.

Un approccio comune è quello di utilizzare il connettore del caricatore CD. Se la tua autoradio, anche senza un caricatore CD esterno installato, presenta l'alloggiamento per il relativo connettore sul retro, è possibile collegare un cavetto che, in teoria, dovrebbe abilitare automaticamente l'ingresso AUX. La domanda che sorge spontanea è se la radio nel cruscotto sia la stessa sia con caricatore CD singolo frontale che con caricatore multiplo, o se in quest'ultimo caso l'unità radio sia differente.

Per chi trova difficoltà nel visualizzare gli schemi online, un suggerimento è quello di aggiornare Java, un'operazione che spesso risolve problemi di visualizzazione di contenuti web complessi.

L'Upgrade al Doppio DIN: Un Salto di Qualità

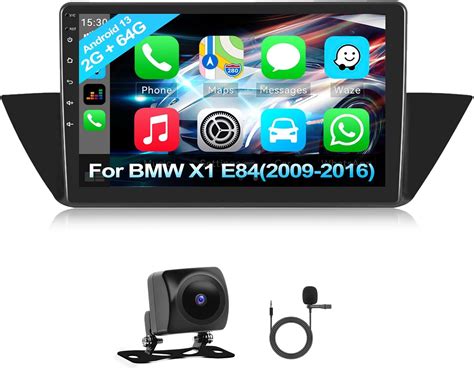

Per chi cerca un'esperienza multimediale completa, l'installazione di un'unità doppio DIN rappresenta un upgrade significativo. Questo tipo di unità offre una vasta gamma di funzionalità, spesso superando di gran lunga le capacità dei sistemi originali BMW.

Caratteristiche di un Doppio DIN Moderno:

• Display: Touchscreen a colori da 7 pollici con risoluzione 800x480.
• Navigazione: Sistema GPS integrato (SiRFSTAR III 20ch) con mappe Italia ed Europa, inclusi autovelox, e supporto per informazioni sul traffico in tempo reale (TMC).
• Audio/Video: Radio RDS, lettore DVD/DivX/MP3/MP4/JPEG, ingressi USB e SD Card, amplificatore 4x45 Watt.
• Connettività: Bluetooth A2DP Stereo per chiamate in vivavoce e streaming musicale dal telefono, funzione rubrica telefonica, ingresso iPod, ingresso per videocamera di parcheggio.
• Ricezione: Ricevitore Digitale Terrestre (DVB-T) gratuito.
• Sistema Operativo: Windows CE 5.0, aggiornabile tramite USB.
• Compatibilità: Supporto per comandi al volante tramite interfaccia CAN-BUS, connettore ISO standard per montaggio immediato.
• Ingressi/Uscite: USB frontale e retro, ingresso microfono esterno, ingressi/uscite Audio/Video (AV).

Componenti Necessari per l'Installazione:

• Autoradio Doppio DIN: L'unità principale.
• Mascherina Adattatore: Essenziale per integrare il doppio DIN nel cruscotto della E46. I codici specifici variano a seconda della presenza di tasti DSC (51167001410) o ASC (51168230902).
• Antenna TV Amplificata: Se non si desidera utilizzare quella originale non amplificata.
• Adattatore Antenna Radio: Per collegare l'antenna originale al nuovo stereo.
• Filtro Antidisturbo: Eventuale, per eliminare interferenze.
• Retrocamera: Opzionale, per facilitare le manovre di parcheggio.

Processo di Installazione - Passo dopo Passo:

PARTE 1 - INSTALLAZIONE

1ª FASE - SMONTAGGIO VECCHIO STEREO:Iniziate rimuovendo gli inserti anteriori del cruscotto con un cacciavite a lama piatta. Individuate e rimuovete le due viti a croce ai lati dello stereo. Estraete delicatamente lo stereo. Scollegate i due cavi antenna e il grosso connettore quadrato posteriore, facendo leva con un cacciavite a lama piatta sul lembo del connettore per sganciarlo.

2ª FASE - SMONTAGGIO CENTRALINA COMANDO CLIMA:La centralina del clima, che verrà spostata nel vano portaoggetti, è ad incastro. Infilate una mano nella fessura lasciata dallo stereo, premete sul retro della centralina e tiratela verso di voi. Scollegate i quattro connettori (due bianchi, due neri) e mettete da parte la centralina.

3ª FASE - RIMOZIONE DELLA STRUTTURA POSACENERE E PORTA OGGETTI:Per accedere all'area sottostante, è necessario smontare la cuffia della leva del cambio (disincastrarla), la mascherina dei tasti dei vetri elettrici (rimuovere le viti e sollevare), e rimuovere la spugna intorno alla leva del cambio. Successivamente, rimuovete altre due viti in prossimità del posacenere. Utilizzando un cacciavite a lama piatta, fate leva sul bordo inferiore del portaoggetti per disincastrarlo e tirarlo verso di voi. Rimuovete le ultime due viti che bloccano la struttura. Infine, scollegate i fili dell'accendisigari, del tasto ASC e di altri eventuali comandi.

4ª FASE - SMONTAGGIO MASCHERINA PORTA STEREO E CENTRALINA:La mascherina che ospita il vecchio stereo e la centralina clima è incastrata tra le bocchette dell'aria. Potrebbe essere necessario scaldare delicatamente la plastica con un phon per ammorbidirla e facilitare lo sgancio, tirando con decisione ma con cura.

5ª FASE - PASSAGGIO CAVETTERIA, COLLEGAMENTO E SISTEMAZIONE:Posizionate le antenne TV e GPS. L'antenna GPS, grazie alla sua calamita, può essere fissata sopra il tubo metallico a sinistra delle bocchette dell'aria, sotto il cruscotto; la matassina in eccesso può essere arrotolata e fatta passare sopra le bocchette per far uscire il connettore nell'area della radio. Per l'antenna TV, il cavo può passare attraverso la fessura dietro la guarnizione della porta anteriore sinistra e uscire nella zona della radio.

Il microfono aggiuntivo per il telefono, se desiderato, può essere nascosto nell'angolo in alto a sinistra del parabrezza, facendo passare il cavo dietro il montante.

I cavi USB e iPod possono essere fatti passare fino al portaoggetti sotto il bracciolo, creando un'apertura sufficiente per i connettori.

Gestione dei Collegamenti Video:Per visualizzare video (TV, retrocamera) durante la marcia, è necessario bypassare il blocco imposto dal codice della strada. Il cavetto verde "parking" fornito con alcune unità va collegato a massa dietro lo stereo anziché al freno a mano.

Per la retrocamera: collegare il cavo RCA al connettore "camera" del doppio DIN e il cavetto di segnale retromarcia (proveniente dalla scatola fusibili o, più semplicemente, dalla lampadina della retromarcia) al cavo rosa "reverse" sul retro del doppio DIN. Collegando solo il cavo "parking", la telecamera sarà visibile premendo il tasto dedicato. Collegando anche il cavo "reverse", la telecamera si attiverà automaticamente innestando la retromarcia.

Comandi al Volante:Per utilizzare i comandi al volante, è necessaria un'interfaccia CAN-BUS (la scatoletta nera con jack da cuffia). Questa interfaccia permette di controllare radio, CD, iPod, DVD e altre funzioni. Al momento, il tasto mute potrebbe non funzionare se interfacciato con il Bluetooth originale della vettura.

Sistemazione Finale dei Cavi:Organizzare i cavi rimanenti è fondamentale per evitare interferenze. Far passare i cavi antenna, TV, GPS, microfono, interfaccia comandi al volante e connettore radio nelle rispettive prese. È consigliabile far passare i cavi sulla destra, all'altezza della radio, per minimizzare le interferenze. Effettuare diverse prove con lo stereo parzialmente installato per verificare il corretto posizionamento dei cavi e la riduzione delle interferenze.

Rimontaggio:Procedere al rimontaggio in ordine inverso, assicurandosi di montare il nuovo vano per la centralina clima. Prima di fissare completamente la centralina clima, controllare che i cavi dell'iPod e dell'USB non si siano scollegati, specialmente se fatti passare fino al bracciolo posteriore. Una volta concluso il montaggio, riprovare tutte le funzioni.

PARTE 2 - FUNZIONAMENTO

Le impressioni sull'utilizzo di un'unità doppio DIN sono generalmente molto positive, soprattutto considerando il rapporto qualità-prezzo. Le funzionalità offerte - navigatore, radio, interfaccia iPod (anche video), doppie prese USB, uscite audio/video, Bluetooth, DVB-T, lettore DVD e interfaccia per retrocamera - rappresentano un notevole miglioramento rispetto ai sistemi originali, spesso a un costo molto più contenuto rispetto agli optional BMW.

Estetica:Piccoli dettagli come il "click" dei tasti, la grandezza delle sigle e il design delle manopole potrebbero differire leggermente dagli originali, ma sono aspetti secondari rispetto alla funzionalità complessiva. Il touch screen riduce la dipendenza dai tasti fisici.

Aggiornamenti:Il sistema operativo Windows CE 5.0 permette aggiornamenti tramite USB, garantendo la possibilità di mantenere il sistema al passo con i tempi.

L'integrazione di un'uscita USB e l'eventuale passaggio a un sistema doppio DIN trasformano radicalmente l'esperienza di guida sulla tua BMW E46, unendo il piacere della guida a un intrattenimento moderno e funzionale.
