La sostituzione del cristallo posteriore, in particolare su modelli come l'Opel Zafira del 2009, può presentarsi come un'operazione necessaria a seguito di rotture accidentali o per migliorare l'estetica del veicolo. Sebbene il processo possa sembrare scoraggiante, una comprensione dettagliata dei passaggi e degli strumenti necessari può rendere l'intervento gestibile anche per chi possiede una discreta manualità. Questo articolo si propone di guidare il lettore attraverso le varie fasi, analizzando le problematiche comuni e le soluzioni, prendendo spunto da esperienze concrete su modelli affini come la Meriva prima serie del 2005.
Comprendere la Struttura del Meccanismo Alzacristalli
Prima di addentrarsi nelle procedure di smontaggio, è fondamentale comprendere la struttura che collega il cristallo al meccanismo dell'alzacristalli. Nei veicoli come la Opel Zafira del 2009 e la Meriva prima serie, il cristallo posteriore, sia esso manuale o elettrico, è generalmente fissato a un binario o guida in alluminio. Questo binario, a sua volta, è collegato al meccanismo dell'alzacristalli tramite delle clip o staffe. Nel caso della Meriva prima serie 2005, come descritto dall'esperienza di un utente, il meccanismo manuale è fissato al binario in alluminio del vetro con una clip in plastica bianca.
La sfida principale nel separare il vetro dal meccanismo risiede spesso proprio in questo punto di connessione. In alcune configurazioni, il vetro è incernierato o incollato a una staffa metallica che viene poi fissata al braccio del meccanismo dell'alzacristalli. L'obiettivo è riuscire a disconnettere il vetro dal meccanismo senza danneggiare né l'uno né l'altro, qualora si desideri riutilizzare il meccanismo o semplicemente per evitare passaggi più invasivi.
Smontaggio del Pannello Interno della Portiera
Il primo passo pratico per accedere al cristallo e al suo meccanismo è la rimozione del pannello interno della portiera. Questo passaggio è comune a quasi tutte le operazioni che richiedono l'intervento sulla componentistica interna della portiera.

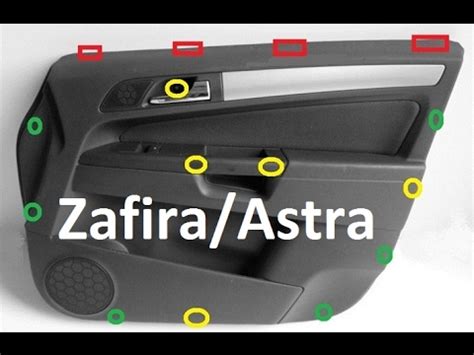

- Individuare le Viti di Fissaggio: La maggior parte dei pannelli porta sono fissati da viti nascoste sotto coperture in plastica o gomma. È necessario individuare e rimuovere queste coperture, spesso presenti nei pressi delle maniglie, dei comandi degli alzacristalli (se presenti) e lungo il perimetro inferiore del pannello.
- Rimuovere le Maniglie e i Comandi: Se il pannello presenta maniglie specifiche per l'apertura interna o comandi per gli alzacristalli, questi dovranno essere smontati. Spesso, le maniglie sono fissate con viti nella parte posteriore o inferiore, accessibili una volta rimosse le coperture. I comandi degli alzacristalli, soprattutto se elettrici, richiederanno la disconnessione dei connettori elettrici.

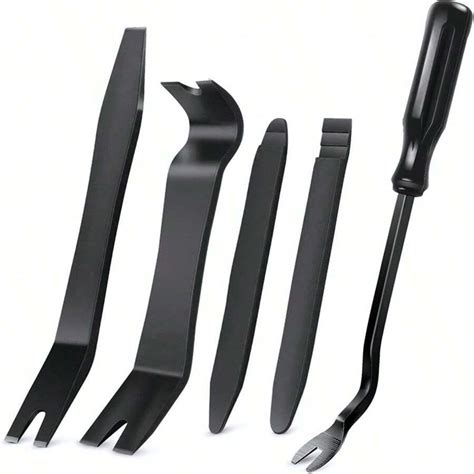

- Sganciare il Pannello: Una volta rimosse tutte le viti e i componenti accessibili, il pannello è generalmente tenuto in posizione da clip a pressione lungo il suo perimetro. Utilizzando un attrezzo specifico per la rimozione di pannelli (spesso chiamato "leva pannelli" o "spatola in plastica"), è possibile iniziare a fare leva delicatamente lungo il bordo inferiore e poi risalire verso l'alto, sganciando progressivamente le clip. È importante procedere con cautela per evitare di rompere le clip o danneggiare il pannello stesso.
- Scollegare i Cavi e i Connettori: Una volta sganciato il pannello, non è ancora completamente libero. Potrebbero esserci cavi per gli altoparlanti, per le luci di cortesia o altri cablaggi che devono essere scollegati prima di poter rimuovere completamente il pannello.
Accesso al Meccanismo Alzacristalli e al Cristallo
Con il pannello rimosso, si avrà accesso alla struttura interna della portiera, rivelando il meccanismo dell'alzacristalli, i cavi, e la guida del cristallo.

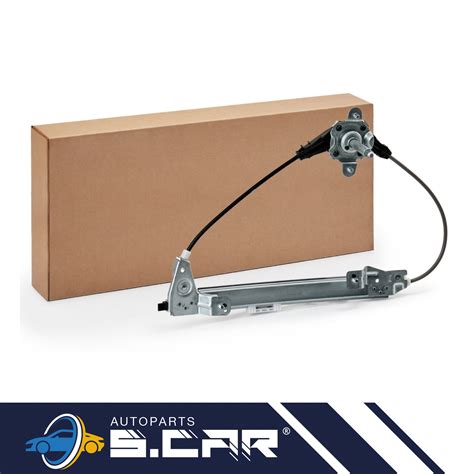

Identificare il Meccanismo Alzacristalli: Il meccanismo è solitamente composto da un sistema di bracci metallici collegati a un motore (se elettrico) o a un sistema di ingranaggi manuali. Il braccio principale del meccanismo è quello che si collega direttamente alla guida del cristallo.
Individuare il Fissaggio del Cristallo: Il cristallo è generalmente fissato a una o due staffe che scorrono lungo il binario in alluminio della portiera. Queste staffe sono poi collegate al meccanismo dell'alzacristalli. Come riportato nell'esperienza sulla Meriva, nel caso di un meccanismo manuale, il fissaggio al binario in alluminio del vetro avviene tramite una clip in plastica bianca.
Valutare le Opzioni di Smontaggio del Vetro: Qui si presenta il nodo cruciale. L'obiettivo è separare il cristallo dal meccanismo. Esistono principalmente due approcci:
- Separazione Diretta: L'ideale sarebbe poter sganciare il cristallo dalle staffe del meccanismo senza dover smontare l'intero meccanismo. Questo potrebbe essere possibile se il fissaggio tra cristallo e staffa è tramite viti accessibili o clip di sgancio rapido. Tuttavia, in molti casi, il cristallo è incollato o rivettato alla staffa.
- Smontaggio del Meccanismo Completo: Se la separazione diretta non è fattibile, si dovrà procedere smontando l'intero meccanismo dell'alzacristalli. Questo spesso implica la rimozione dei rivetti che fissano le staffe del meccanismo al binario in alluminio del vetro o al telaio della portiera. L'esperienza sulla Meriva suggerisce che, per separare il vetro con il binario in alluminio dal meccanismo, potrebbe essere necessario "trapanare i 4 rivetti per far uscire lo scorrevole dal binario del vetro". Questo indica che il meccanismo scorrevole è fissato tramite rivetti al binario del vetro.
La Questione dei Rivetti e delle Clip
La menzione dei "rivetti" e delle "clip in plastica bianca" è particolarmente importante.
- Rivetti: I rivetti sono elementi di fissaggio permanenti che vengono deformati per creare una giunzione. Se il meccanismo dell'alzacristalli è fissato tramite rivetti al binario del vetro, l'unico modo per separarli senza danneggiare il binario stesso è trapana la testa del rivetto. Una volta rimossi i rivetti, sarà necessario utilizzare nuovi rivetti (o viti con dadi autobloccanti, a seconda dell'applicazione) per rimontare il tutto. È fondamentale utilizzare rivetti di dimensioni e materiali appropriati per garantire una tenuta sicura.
- Clip in Plastica Bianca: Le clip in plastica sono progettate per uno sgancio più agevole. Se il fissaggio avviene tramite clip, è necessario individuare il meccanismo di sgancio (spesso una leva o un punto di pressione) e agire con delicatezza per rilasciare la clip. A volte, queste clip possono deteriorarsi con il tempo, rendendo necessario sostituirle.
L'utente della Meriva si chiede se esista un metodo per "separare il vetro con binario in alluminio dal macchinario saliscendi" senza trapanare i rivetti. Purtroppo, per molti modelli, questa è l'unica soluzione praticabile se il fissaggio è effettuato con rivetti. Trapanare i rivetti permette di rimuovere il meccanismo scorrevole dal binario del vetro.
Come rimuovere i rivetti a pressione in plastica dalla tua auto
Rimozione del Cristallo Danneggiato
Una volta che il meccanismo è stato disconnesso o rimosso, il cristallo danneggiato può essere estratto.
- Verificare il Fissaggio Residuo: Assicurarsi che non ci siano più collegamenti tra il cristallo e il resto della portiera.
- Sollevare e Estrarre: Con cautela, sollevare il cristallo e rimuoverlo dalla sede della portiera. Se il cristallo è rotto, è importante indossare guanti protettivi spessi per evitare tagli.
Installazione del Nuovo Cristallo
L'installazione del nuovo cristallo segue un processo inverso allo smontaggio.
- Preparazione del Nuovo Cristallo: Se il nuovo cristallo non è già dotato delle staffe di fissaggio, queste dovranno essere trasferite dal vecchio cristallo o acquistate separatamente. Se il fissaggio avviene tramite incollaggio, assicurarsi che le superfici siano pulite e pronte per l'adesivo specifico per vetri automobilistici.
- Montaggio del Meccanismo (se smontato): Se il meccanismo dell'alzacristalli è stato rimosso, questo va rimontato e fissato al binario del vetro. Se sono stati rimossi rivetti, sarà necessario utilizzare nuovi rivetti o un sistema di fissaggio alternativo sicuro.
- Posizionamento del Nuovo Cristallo: Inserire il nuovo cristallo nella sua sede, assicurandosi che scorra liberamente nelle guide della portiera.
- Collegamento al Meccanismo: Fissare il nuovo cristallo al meccanismo dell'alzacristalli utilizzando le clip, le viti o i rivetti appropriati. Verificare che il fissaggio sia solido e sicuro.
- Test Funzionalità: Prima di rimontare il pannello, è consigliabile testare il funzionamento dell'alzacristalli (manuale o elettrico) per assicurarsi che il cristallo salga e scenda senza intoppi e che sia correttamente allineato.
- Rimontaggio del Pannello: Procedere al rimontaggio del pannello interno della portiera, riagganciando le clip e fissando nuovamente tutte le viti e i componenti rimossi.
Considerazioni Specifiche per Opel Zafira (2009) e Modelli Simili
L'Opel Zafira del 2009, essendo un veicolo di una certa età, potrebbe presentare peculiarità nel suo sistema di alzacristalli. I meccanismi manuali, sebbene più semplici, possono soffrire di usura delle componenti in plastica e metallo. I meccanismi elettrici, pur offrendo maggiore comodità, introducono la complessità dei motorini e dei cablaggi.
Se si sta sostituendo un vetro oscurato con uno trasparente, come nel caso dell'utente della Meriva, è importante assicurarsi che le dimensioni e la forma del nuovo cristallo siano perfettamente identiche all'originale per garantire un corretto incastro e funzionamento.
La procedura descritta per la Meriva, che prevede la rimozione del pannello, lo smontaggio del meccanismo e la separazione del binario del vetro tramite trapanatura dei rivetti, è un indicatore abbastanza affidabile di come potrebbe essere strutturato il sistema sull'Opel Zafira. È sempre consigliabile consultare il manuale di officina specifico per il modello e l'anno del veicolo, se disponibile, per ottenere istruzioni dettagliate e specifiche. In alternativa, cercare video tutorial dedicati alla sostituzione del cristallo posteriore su Opel Zafira 2009 può fornire un supporto visivo prezioso.
Strumenti Necessari
Per affrontare questa operazione, saranno probabilmente necessari i seguenti strumenti:
- Set di cacciaviti (a croce, a taglio)
- Chiavi a bussola e cricchetto
- Trapano e punte per metallo (nel caso di rimozione di rivetti)
- Martello e punzone (per facilitare la rimozione dei rivetti o per installare nuovi rivetti)
- Attrezzi per la rimozione di pannelli in plastica
- Pinze
- Guanti protettivi spessi
- Occhiali di sicurezza
- Nastro adesivo robusto (per tenere temporaneamente il cristallo in posizione o per raccogliere frammenti in caso di rottura)
- Nuovi rivetti o viti e dadi autobloccanti (se necessario)
- Eventuale adesivo specifico per vetri automobilistici (se il cristallo è incollato)
Precauzioni e Consigli
- Sicurezza prima di tutto: Indossare sempre guanti protettivi e occhiali di sicurezza, specialmente quando si maneggiano vetri rotti o si utilizza il trapano.
- Lavorare in un ambiente adeguato: Assicurarsi di avere spazio sufficiente e una buona illuminazione.
- Documentare i passaggi: Scattare fotografie durante lo smontaggio può aiutare a ricordare l'ordine di rimontaggio.
- Non forzare: Se un componente non si muove, verificare che tutte le viti e le clip siano state rimosse. Forzare può causare danni irreparabili.
- Pulizia: Mantenere l'area di lavoro pulita e ordinata aiuterà a non perdere piccoli componenti.
- Assistenza: Se non ci si sente sicuri nell'eseguire questa operazione, è sempre consigliabile rivolgersi a un professionista.
Affrontare la sostituzione del cristallo posteriore di un'Opel Zafira del 2009 richiede pazienza e precisione. Comprendere la meccanica del sistema e procedere passo dopo passo, con la dovuta cautela, permetterà di portare a termine l'intervento con successo. L'esperienza su modelli affini come la Meriva sottolinea l'importanza di valutare attentamente il tipo di fissaggio del meccanismo al vetro, che spesso determina la necessità di interventi più o meno invasivi come la rimozione di rivetti.
