I cuscinetti di sterzo sono elementi cruciali per la sicurezza e la maneggevolezza di una moto, garantendo la rotazione fluida e stabile dello sterzo. Sebbene la manutenzione di questi componenti sia spesso trascurata, la loro integrità è fondamentale per un'esperienza di guida sicura e confortevole. Alcune moto, come le R1 del 1999, sono particolarmente soggette all'usura precoce dei cuscinetti di sterzo, anche senza particolari sollecitazioni come le impennate. Il concetto di "eccentrico" emerge in questo contesto, specialmente in relazione ai mozzi monobraccio di alcune motociclette, introducendo ulteriori complessità nella manutenzione e nella comprensione del sistema.
Cosa Sono i Cuscinetti di Sterzo e Come Funzionano

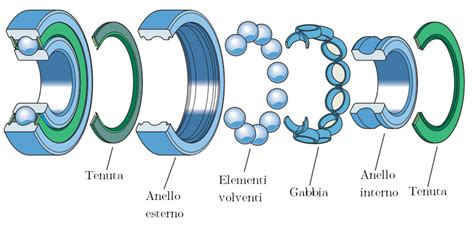

I cuscinetti sono dispositivi meccanici che hanno il compito di trasformare l'attrito da radente a volvente, riducendolo drasticamente. Questo principio, noto fin dai tempi degli egizi con l'uso dei tronchi per spostare grossi sassi, è applicato nelle moto per permettere una rotazione agevole e stabile del manubrio. Tipicamente, i cuscinetti sono composti da due anelli, uno esterno e uno interno, tra i quali scorrono elementi volventi (sfere o rulli).
Nelle motociclette, i cuscinetti di sterzo sono posizionati, generalmente inseriti a pressione, all'interno del cannotto di sterzo. La loro funzione è duplice: permettere la rotazione dello sterzo e sopportare i carichi verticali e laterali a cui è sottoposto l'avantreno. I cuscinetti tradizionali, sia della piastra superiore che di quella inferiore, sono spesso composti da sfere con apposite guide. Esistono anche cuscinetti in cui le sferette sono tenute insieme da una gabbietta, come su molti scooter della Piaggio.
Tipi di Cuscinetti: Sfere, Rulli e la Loro Costruzione

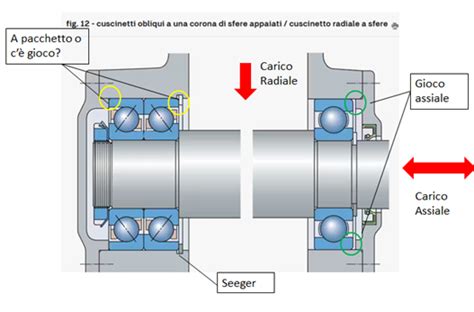

Esistono moltissimi tipi di cuscinetti, con dimensioni e forme diverse a seconda dell'impiego. Per lo sterzo delle moto, oltre ai cuscinetti a sfere, sono comuni i cuscinetti a rulli conici. Questi ultimi presentano piste coniche sull'anello interno ed esterno, a contatto delle quali rotolano rulli anch'essi conici. Se le varie superfici coniche venissero prolungate, convergerebbero in un unico punto sull'asse del cuscinetto. Questa particolare costruzione li rende particolarmente indicati per i carichi combinati (radiali ed assiali), e la loro capacità di carico è ampiamente determinata dall'angolo di contatto: maggiore è l'angolo, maggiore è la capacità di carico assiale.
Un'altra considerazione importante riguarda la protezione dei cuscinetti. In alcune applicazioni, specialmente in parti esposte all'esterno e soggette alle intemperie, i cuscinetti possono essere dotati di schermature. Queste sono costituite da un anello in materiale sintetico inserito nelle parti laterali, che serve a proteggere le sfere o i rulli dall'intromissione di acqua, polvere e detriti vari, elementi che potrebbero compromettere rapidamente l'integrità del cuscinetto. Questo tipo di cuscinetto è preferito per la sua durabilità in ambienti difficili.
Sintomi di Usura e Problemi Comuni
Come molti componenti della moto, i cuscinetti di sterzo sono soggetti ad usura e rotture. Riconoscere i sintomi precocemente è fondamentale per intervenire prima che si verifichino situazioni pericolose. Un allentamento dello sterzo può manifestarsi con rumori particolari. Se si avverte un leggero gioco sullo sterzo da fermo, o una leggera vibrazione sul manubrio e una sensazione di "grattare" quando si gira lo sterzo, potrebbe essere un campanello d'allarme. Tuttavia, non sempre un gioco indica la necessità di sostituzione; a volte, i cuscinetti sono solo da registrare. Un'errata registrazione, tuttavia, può causare seri danni ai cuscinetti.
Un difetto assai più serio è il cosiddetto "impallinamento". Questo problema può essere causato sia dall'allentamento delle ghiere di fissaggio che da un eccessivo serraggio. In pratica, lo sterzo si impunta in una determinata posizione, rendendo difficile il movimento della sterzata. L'impallinamento si verifica quando la parte su cui scorrono le sfere (o i rulli) subisce ripetutamente dei colpi e si intacca in uno o più punti, creando un piccolo avvallamento. Quando una delle sfere o uno dei rulli passa sopra uno di questi avvallamenti, si incastra, bloccando (seppur lievemente all'inizio) lo sterzo. Questa situazione tende a peggiorare rapidamente ed è pericolosa, poiché per "forzare" lo sterzo nel punto di blocco si possono provocare sbandamenti repentini, causando cadute. L'impallinamento è un difetto evidente e inequivocabile.
Altri sintomi di problemi allo sterzo includono una leggera inerzia o difficoltà nel girare il manubrio dalla posizione centrale, che è un chiaro segno di impallinamento. Se la ruota anteriore sembra andare per conto suo, come se non fosse ben fissata, e si nota una certa inerzia nell'affrontare una curva, i cuscinetti sono assolutamente da sostituire, poiché mettono a rischio la sicurezza.
L'usura eccessiva o l'inizio di rottura dei cuscinetti, se non si manifestano con l'impallinamento, possono essere stabiliti solo tramite un esame visivo. Questo è il motivo per cui molti meccanici, di fronte a problemi non evidenti, preferiscono limitarsi a controllare il serraggio e rimandare un intervento più invasivo.
Smontare e montare cuscinetti di sterzo fai da te.
La Sostituzione dei Cuscinetti di Sterzo
La sostituzione dei cuscinetti di sterzo non è un'operazione per tutti. Richiede una certa manualità, specialmente se eseguita senza gli specifici attrezzi, e in particolare per la rimozione del cuscinetto inferiore. Un aspetto non trascurabile è la necessità di smontare completamente l'avantreno della moto.
Quando si parla di sostituzione, è importante distinguere tra le componenti principali dei cuscinetti: ralla interna e ralla esterna. Nella quasi totalità dei casi, è la ralla interna a portare le sfere o i rulli, mentre l'esterna è solo di appoggio.
Per facilitare le operazioni di smontaggio e rimontaggio, specialmente in presenza di montaggi per interferenza, si possono utilizzare tecniche di dilatazione termica. Si consiglia di scaldare il cannotto di sterzo con una pistola termica, poiché la dilatazione termica facilita notevolmente l'estrazione. Per il rimontaggio, si può aiutare ulteriormente mettendo i cuscinetti in congelatore (facendoli restringere) e scaldando nuovamente il cannotto (dilatandolo). Tuttavia, per l'assemblaggio del cuscinetto (o meglio della ralla interna) inferiore sull'asse di sterzo della piastra inferiore, si deve scaldare il cuscinetto e non la piastra. A tale scopo, si possono utilizzare due metodi efficaci: una pistola termica per carrozzieri o mettendo il cuscinetto a bagno in un pentolino con dell'olio motore riscaldato ad alte temperature. La dilatazione conseguente renderà l'operazione più semplice, senza la necessità di battere o martellare.
Se si decide di installare cuscinetti conici in sostituzione di quelli tradizionali a sfere, è necessario procurarsi i ricambi precisi. Si può andare al negozio con la gabbietta di sfere originale e la misura del diametro interno delle ralle. È possibile sostituire i cuscinetti a sfere con cuscinetti a rulli conici anche su moto che non li prevedono originariamente, basta prendere le misure interne della sede nel cannotto di sterzo e del diametro dell'asse della piastra dello sterzo, o più semplicemente misurare le ghiere.
L'Eccentrico: Componente e Manutenzione nei Mozzi Monobraccio
Il termine "eccentrico" assume una connotazione specifica e rilevante in contesti come i mozzi monobraccio di alcune motociclette, ad esempio le Ducati Multistrada (MTS) 1100 e 1200. In questo caso, l'eccentrico si riferisce a un sistema che permette di regolare la tensione della catena o la geometria del retrotreno ruotando un componente a sua volta dotato di cuscinetti.
Il cuscinetto eccentrico, sebbene con una struttura semplice e di facile utilizzo, può presentarsi in diverse configurazioni. Una di queste è un cuscinetto eccentrico a rulli conici a doppia fila a doppio strato, mentre un'altra è un cuscinetto a rulli cilindrici con gioco ridotto o negativo a singolo strato. Esiste anche una canalizzazione a doppio strato con cuscinetto a rulli cilindrici a gioco negativo eccentrico interno ed esterno, installata su entrambi i lati del cilindro di gomma di una macchina da stampa, ma questo esempio esula dall'ambito motociclistico.
Quando si maneggiano i cuscinetti eccentrici, è importante lavare via il sudore dalle mani e applicare olio minerale di alta qualità prima di operare, per prevenire la corrosione.
La domanda se i cuscinetti del mozzo eccentrico si cambiano, si lubrificano o si puliscono è ricorrente. Soprattutto per moto utilizzate per turismo in zone polverose o su strade sterrate, si consiglia un controllo approfondito ai cuscinetti e all'eccentrico.
I componenti dell'eccentrico, inclusi i cuscinetti e i labbri di tenuta (parapolvere), non sono sempre previsti come ricambi originali o aftermarket. Questo implica che, una volta smontato, l'unica manutenzione prevista potrebbe essere una accurata pulizia e ingrassaggio delle componenti. La pulizia senza smontare completamente i componenti può essere complicata.
Per lo smontaggio, si inizia dalla parte dove si trova il seeger di ritegno. Dall'altro lato, un distanziale molto largo gira su rulli. Ad entrambe le estremità sembra esserci un parapolvere in gomma, la cui rimozione può essere difficile e richiede cautela per non danneggiarlo. Coloro che si avventurano in queste operazioni sono incoraggiati a documentare il processo con foto per creare guide utili alla comunità.
La lista dei cuscinetti e parapolvere dell'eccentrico per modelli come la MTS 1200 prima versione, e probabilmente condivisa con molti altri modelli, è un'informazione preziosa per chi volesse intraprendere la sostituzione. La conferma di tali liste in prima persona è sempre auspicabile per garantire l'accuratezza delle informazioni.
Strumenti e Tecniche di Sollevamento della Moto

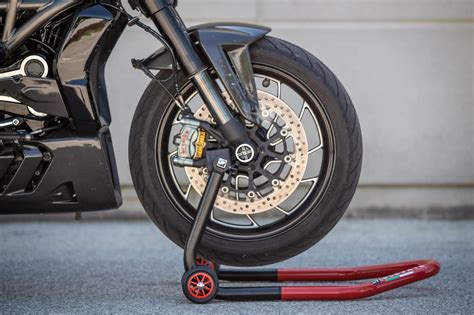

Per operare sui cuscinetti di sterzo o sull'avantreno, è indispensabile sollevare la moto in modo sicuro. Esistono diversi metodi:
- Ganci sul telaio: Alcune moto presentano delle feritoie nel telaio a cui si possono agganciare dei ganci, collegati poi a una corda o un sistema di carrucole che passa da qualche parte sul soffitto, preferibilmente una trave robusta, evitando i tubi dell'acqua che potrebbero cedere.
- Cavalletti a treppiede: Altri utilizzano cavalletti a treppiede posti sotto i due carter su ogni lato del motore.
- Cavalletti sotto i tamponi paratelaio: Se i cavalletti sono sufficientemente lunghi, possono essere posti sotto i tamponi paratelaio, se installati.
Considerazioni Finali sulla Manutenzione
La manutenzione dei cuscinetti di sterzo e, in contesti specifici, dei cuscinetti eccentrici, è un aspetto fondamentale per la sicurezza e le prestazioni della moto. Un controllo regolare, la corretta registrazione e, quando necessario, una sostituzione accurata sono pratiche che non dovrebbero essere sottovalutate. Comprendere la struttura e il funzionamento di questi componenti, così come i sintomi di un'eventuale usura, permette ai motociclisti di intervenire tempestivamente, evitando situazioni di rischio e garantendo una guida sempre fluida e controllata. La capacità di pensare in modo critico e di approcciare la manutenzione con metodo e gli strumenti adeguati è essenziale per qualsiasi motociclista, dal principiante al professionista.
