La serie sterzo di una bicicletta, sebbene spesso nascosta e apparentemente semplice, è un componente cruciale che garantisce precisione e fluidità nella guida. Nel corso degli anni, questo elemento ha subito notevoli evoluzioni, passando da soluzioni esterne e vistose a configurazioni interne, più discrete e funzionali, progettate per migliorare l'aerodinamica delle bici da corsa o aumentare la rigidità dello sterzo delle mountain bike. La sua importanza non è solo tecnica, ma a volte aggiunge anche un tocco estetico che non guasta mai. Questo approfondimento mira a chiarire le caratteristiche e le complessità della serie sterzo, in particolare quelle che utilizzano il diametro da 1 pollice e mezzo, per aiutarti a fare una scelta consapevole al momento dell'acquisto.
Anatomia e Funzionamento della Serie Sterzo
Una serie sterzo è un componente relativamente semplice nella sua concezione, ma fondamentale per la dinamica della bicicletta. È essenzialmente formata da due piste, una superiore e l'altra inferiore, su cui scorrono le sfere, che possono essere libere o contenute in cuscinetti. Questo movimento consente la rotazione del manubrio e il conseguente direzionamento della ruota anteriore.

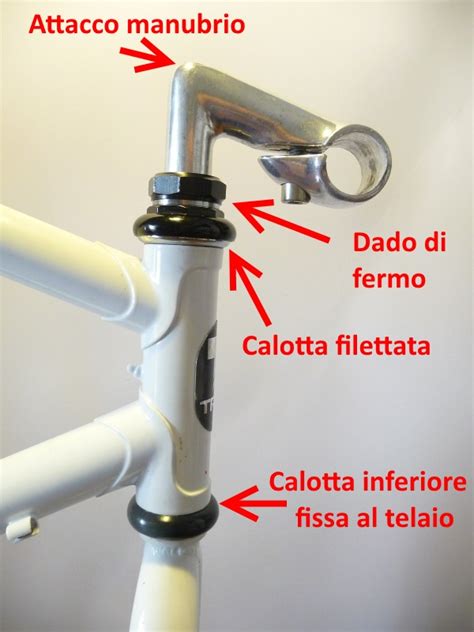

Storicamente, le serie sterzo erano completamente esterne, con le piste alloggiate in due calotte installate esternamente al tubo di sterzo. Nel tempo, si è passati a soluzioni semi-integrate, con la calotta inferiore esterna, e infine a quelle completamente integrate, dove i cuscinetti sono direttamente installati nel tubo di sterzo. A essere precisi, non si tratta di una vera e propria evoluzione sequenziale che ha eliminato le versioni precedenti, poiché tutti e tre i sistemi convivono ancora. Le serie sterzo integrate, in realtà, risalgono agli albori delle biciclette, sebbene fossero allora impiegate principalmente su bici da passeggio anziché da corsa.
La vera evoluzione si è manifestata nel passaggio da sezioni di un pollice, le serie sterzo utilizzano infatti il sistema imperiale per i diametri, a quelle maggiorate. In seguito, si è assistito alla sostituzione del sistema filettato (threaded in inglese) con quello non filettato a compressione, spesso indicato come threadless.
L'Evoluzione dei Diametri: Dal Pollice al Pollice e Mezzo
Le serie sterzo dei primordi erano tutte da un pollice, una misura ereditata dai primi tubi impiegati dall'idraulica e poi adottati dall'industria ciclistica. Questa misura si riferisce al diametro delle piste su cui scorrono i cuscinetti o le sfere.
Nei primi anni novanta, per rispondere alla crescente domanda di maggiore rigidità e leggerezza, e con l'avvento dei primi telai in alluminio saldati, si è passati a diametri maggiorati: almeno un pollice e un ottavo. Nelle mountain bike di origine statunitense si potevano trovare anche serie sterzo da un pollice e un quarto. Al giorno d'oggi, la serie sterzo da un pollice è praticamente estinta, soppiantata dalle soluzioni più moderne e robuste.
Attualmente, l'introduzione delle versioni integrate e semi-integrate e, in particolare, della nuova misura da 1.5 pollici (un pollice e mezzo) ha reso più complessa l'identificazione del tipo corretto di serie sterzo al momento della sostituzione. Questo diametro maggiore è stato adottato per incrementare ulteriormente la rigidità dell'avantreno, migliorando la precisione di guida, soprattutto su percorsi accidentati o in situazioni di forte stress.
Per completare l'insieme, si trovano spesso anelli spaziatori inseriti tra i cuscinetti e l'attacco manubrio per regolare l'altezza di guida.
Serie Sterzo Bici – Caratteristiche, Utilizzo e Prezzi
Componenti Fondamentali della Serie Sterzo
Una serie sterzo non è composta solo dai cuscinetti, ma da una serie di elementi che devono essere montati secondo un ordine rigoroso. Gli elementi fondamentali che compongono una serie sterzo sono i due cuscinetti, uno posizionato all'estremità superiore del tubo sterzo e uno alla sua estremità inferiore. Ecco una descrizione dettagliata dei vari componenti:
Pista inferiore della serie sterzo: Viene inserita a pressione e con un certo sforzo alla base del cannotto della forcella e deve arrivare completamente a battuta. Alcune forcelle, come ad esempio la Ohlins RXF 36, non necessitano di questo elemento in quanto la testa della forcella è realizzata in pezzo unico con il cannotto conificato, che incorpora un profilo di accoppiamento con il cuscinetto inferiore della serie sterzo, evitando l'utilizzo della pista inferiore della serie sterzo. Generalmente, questa è una scelta orientata a una maggiore rigidità complessiva.

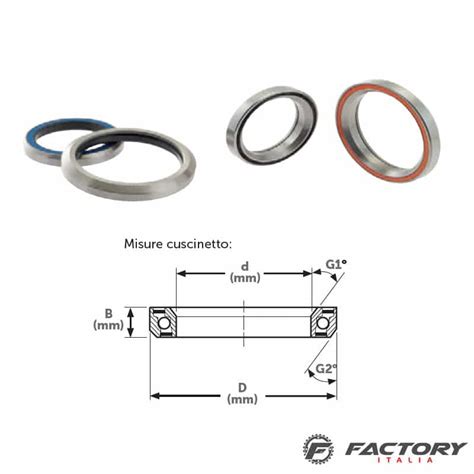

Cuscinetto inferiore: È costituito da sfere che lavorano con un contatto di tipo angolare (da cui il termine ACB - Angular Contact Bearing). Nel caso di un cuscinetto serie sterzo da 1 pollice e mezzo, questo sarà progettato per alloggiare nel diametro maggiore, garantendo stabilità e resistenza.
Calotta inferiore: In essa trova alloggiamento il cuscinetto inferiore. Nelle serie sterzo semi-integrate o tradizionali, questa calotta è un elemento distinto e pressato nel telaio.
Dado ad expander (o ragnetto nel gergo): Viene inserito all'interno del cannotto forcella e serve a registrare il precarico dei cuscinetti, essenziale per eliminare giochi e garantire una guida fluida.
Calotta superiore: Vi trova alloggiamento il cuscinetto superiore.
Cuscinetto superiore: Simile al cuscinetto inferiore, anch'esso composto da sfere con contatto angolare.
Anello di centraggio: Di forma conica, serve ad allineare il cannotto forcella con l'asse dei cuscinetti, assicurando un funzionamento preciso.
Coperchio del cuscinetto superiore: Si appoggia direttamente sul cuscinetto superiore, provvedendo a una chiusura ermetica per proteggere da acqua e sporco.
Tappo serie sterzo: Oltre al tappo, comprende anche la vite che serve a tirare su il cannotto forcella nella fase di registrazione del precarico.
Un esempio di prodotto specifico che incarna l'evoluzione e la qualità è il cuscinetto serie sterzo Pro Fondo 10 mm 1 1/4 Nero. Realizzato in acciaio di alta qualità, questo cuscinetto è resistente e durevole, garantendo una lunga durata nel tempo. Con uno spessore di 10 mm e una posizione più bassa, è adatto per tubi del manubrio da 1 1/4 di pollice. Grazie alla sua precisione e affidabilità, questo cuscinetto garantisce una guida fluida e sicura, senza alcun rumore o vibrazione. Il design nero elegante e moderno si adatta perfettamente a qualsiasi stile di bicicletta da corsa, aggiungendo un tocco di stile e di classe. I prodotti lanciati da PRO per il mercato del ciclismo sono il risultato di una costante ricerca, sviluppo e test, che utilizzano le ultime novità in fatto di materiali e tecnologie di progettazione. Sia per atleti professionisti che per ciclisti occasionali, i componenti PRO sono progettati per ottimizzare le prestazioni della bicicletta, offrendo la misura perfetta e la sella più comoda, migliorando continuamente i prodotti per soddisfare le esigenze uniche di ogni ciclista.

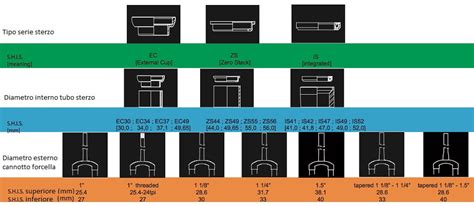

Tipologie di Serie Sterzo e Standard S.H.I.S.
Il costruttore del telaio, nel momento in cui lo realizza, determina il tipo di serie sterzo che vi dovrà alloggiare, scegliendo tra i tre standard attualmente in voga:
A calotte esterne o tradizionale (External Cup - EC): In questo tipo, i cuscinetti alloggiano all'interno di calotte posizionate esternamente al telaio. Ciascuna calotta è costituita da una bussola che va inserita a pressione all'interno del tubo sterzo mediante una pressa manuale. La rigidità strutturale della calotta è un fattore determinante.
Integrata (Integrated - IS): In questo caso, i cuscinetti alloggiano direttamente all'interno del tubo sterzo, senza la necessità di calotte. L'installazione non richiede strumenti particolari ma esige una certa precisione nella realizzazione della pista di alloggiamento interna al tubo sterzo.
Semi-integrata (Zero Stack - ZS): Qui, i cuscinetti alloggiano all'interno di calotte che sono a loro volta inserite quasi completamente all'interno del tubo sterzo, lasciando solo un piccolo spallamento esterno. Anche in questo caso, come per le calotte esterne, l'installazione avviene a pressione mediante una pressa manuale. Tra i tre tipi di serie sterzo, questo è quello che richiede il diametro maggiore del tubo sterzo.
Con l'avvento dei cannotti forcella di tipo conificato, ovvero con diametro di 1-1/8" superiormente e 1.5" inferiormente, si è reso necessario uno standard di identificazione dei vari tipi di serie sterzo, denominato S.H.I.S. (Standardized Headset Identification System). Questo sistema permette di interpretare in modo univoco le indicazioni fornite dal produttore.
Vediamo come interpretare le indicazioni fornite dallo S.H.I.S. con il seguente esempio di codice di identificazione: EC34/28.6 | ZS55/40.
Il codice si compone di due parti separate da una linea verticale. La prima parte riguarda la calotta superiore e la seconda parte quella inferiore. Quindi abbiamo:
- Calotta superiore: EC34/28.6
- Calotta inferiore: ZS55/40
Sia la calotta superiore che quella inferiore recano due lettere, seguite da due numeri separati da una barra.
Le due lettere indicano il tipo di serie sterzo come segue:
- EC: a calotte esterne o tradizionale (External Cup)
- IS: integrata (Integrated)
- ZS: semi-integrata (Zero Stack)
Il numero prima della barra indica il diametro interno del tubo sterzo del telaio, espresso in millimetri.
Il numero dopo la barra indica invece il diametro esterno del cannotto forcella, anch'esso in millimetri e con l'indicazione di un decimale nel caso della calotta superiore.
Questo schema di identificazione è fondamentale per evitare acquisti errati e garantire la compatibilità tra il telaio, la forcella e la serie sterzo. Ad esempio, una serie sterzo con un diametro inferiore da 1.5 pollici richiederà un cannotto forcella conico o un tubo sterzo del telaio adeguatamente dimensionato nella parte inferiore.
Manutenzione della Serie Sterzo: Garanzia di Durata e Sicurezza
Poiché la serie sterzo è un componente fondamentale per la guidabilità del mezzo, è opportuno controllarla regolarmente, anche su una bicicletta nuova. Il controllo consiste nell'individuare l'eventuale presenza di giochi, che determinerebbero una guida imprecisa oltre che una durata inferiore della serie sterzo stessa. Un gioco eccessivo può manifestarsi come un "clunk" o un movimento indesiderato del manubrio rispetto al telaio, compromettendo la precisione di sterzata e la sicurezza.
Al contrario, una serie sterzo troppo "chiusa" o precaricata eccessivamente tenderà ad ostacolare la guida del mezzo, rendendola meno fluida e più faticosa, e anche in questo caso sarà sottoposta a una maggiore usura a causa dell'attrito eccessivo sui cuscinetti. La giusta regolazione del precarico è cruciale per il corretto funzionamento e la longevità del componente.
La descrizione di queste operazioni, che includono la verifica del gioco e la registrazione del precarico, è essenziale per ogni ciclista. La procedura completa di manutenzione della serie sterzo, che andrebbe eseguita periodicamente o comunque quando si avvertono scricchiolii o movimenti ruvidi, sintomi di una serie sterzo da pulire ed ingrassare o addirittura da sostituire se troppo usurata o comunque giunta al termine del suo ciclo di vita, garantisce la massima efficienza e sicurezza della bicicletta. Una manutenzione regolare previene l'accumulo di sporco e umidità, che sono tra le principali cause di deterioramento dei cuscinetti, specialmente in condizioni di utilizzo gravose come quelle tipiche delle mountain bike. La lubrificazione adeguata dei cuscinetti è un passaggio chiave per mantenere la fluidità e proteggere le superfici di contatto dall'usura.
In sintesi, la serie sterzo, e in particolare il cuscinetto serie sterzo da 1 pollice e mezzo, rappresenta un elemento di alta ingegneria che, sebbene discreto, incide profondamente sull'esperienza di guida. La sua corretta scelta, installazione e manutenzione sono passaggi ineludibili per chiunque desideri massimizzare le prestazioni, la sicurezza e la durata della propria bicicletta.
