Il Cuscinetto Tendicinghia della Fiat Punto: Una Guida Dettagliata

Il cuscinetto tendicinghia è un componente cruciale nel sistema di distribuzione e servizi di un veicolo, in particolare per modelli come la Fiat Punto. Questo articolo esplorerà in dettaglio la sua funzione, le specifiche tecniche, la sua applicabilità su vari modelli e motorizzazioni, e alcune considerazioni importanti sulla manutenzione.

Funzione e Principi del Rullo Tenditore Automatico

Il rullo tenditore automatico svolge un ruolo fondamentale nel mantenere la corretta tensione della cinghia di distribuzione o della cinghia dei servizi. Un tensionamento adeguato è essenziale per il funzionamento ottimale del motore, garantendo che le valvole si aprano e si chiudano in perfetta sincronia con il movimento dei pistoni (nel caso della cinghia di distribuzione) o che gli accessori come l'alternatore, il compressore del climatizzatore e la pompa dell'acqua funzionino correttamente (nel caso della cinghia dei servizi).

L'azionamento di questo rullo tenditore è automatico, il che significa che è progettato per compensare automaticamente le variazioni di lunghezza della cinghia dovute all'usura, alle variazioni di temperatura e alle vibrazioni del motore. Questo meccanismo garantisce una tensione costante e previene lo slittamento o l'eccessivo allungamento della cinghia, che potrebbero portare a malfunzionamenti o, nei casi più gravi, a danni seri al motore. Il diametro tipico di un rullo tenditore per questi modelli è di 60 mm, con una larghezza di 29 mm. Queste dimensioni sono cruciali per garantire una compatibilità e un'efficienza ottimali con le cinghie e gli alloggiamenti specifici.

Applicabilità del Cuscinetto Tendicinghia su Veicoli Abarth, Alfa Romeo, Chrysler e Fiat

Il cuscinetto tendicinghia con le specifiche menzionate trova applicazione su una vasta gamma di veicoli, non limitandosi solo alla Fiat Punto, ma estendendosi a diversi modelli di Abarth, Alfa Romeo, Chrysler e Fiat. Questa ampia compatibilità è spesso dovuta alla condivisione di piattaforme e motorizzazioni all'interno del gruppo automobilistico.

Modelli Abarth

Per quanto riguarda i modelli Abarth, il cuscinetto tendicinghia è compatibile con:

• ABARTH 500 / 595 / 695 (312_): Diverse varianti 1.4, tra cui 312.AXD1A, 312.AXF11, 312.AXF1A, 312.AXT1A, 312.AXY11, 312.AXY1A, 312.AXZ11, 312.AYB11, 312.AYB1A, prodotti dal 2008 al 2016 e oltre.
• ABARTH 500C / 595C / 695C (312_): Anche qui, diverse versioni 1.4, come 312.AXD1A, 312.AXF11, 312.AXF1A, 312.AXZ1A, con anni di produzione che vanno dal 2008 al 2016.
• ABARTH GRANDE PUNTO (199_): I modelli 1.4 (199.AXN1B e 199.AXX1B) prodotti tra il 2007 e il 2012.
• ABARTH PUNTO (199_): Le versioni 1.4 (199.AXX1B) prodotte dal 2012.
• ABARTH PUNTO EVO (199_): Le varianti 1.4 (199.AXX1B) con anni di produzione tra il 2008 e il 2012.

Modelli Alfa Romeo

L'applicabilità si estende anche a diversi modelli Alfa Romeo, in particolare quelli equipaggiati con motori 1.4:

• ALFA ROMEO GIULIETTA (940_): Include le versioni 1.4 BiFuel (940FXA1A, 940FXT1A) dal 2011 al 2017 e diverse varianti 1.4 TB (940.FYA1A, 940FXA1A, 940FXB1A, 940FXF1A, 940FXG1A, 940FXN1A, 940FXU1A) prodotte dal 2010.
• ALFA ROMEO GIULIETTA Furgonato (940_): Modelli 1.4 (940FXA1A, 940FXB1A) dal 2011 al 2016.
• ALFA ROMEO MITO (955_): Molteplici versioni 1.4, 1.4 Bifuel, 1.4 MultiAir, 1.4 TB e 1.4 TJet, prodotte dal 2008. Questo include i codici 955AXB1B, 955.AXF1B, 955AXV1A, 955.AXG1A, 955AXG1A, 955AXL1B, 955AXN1B, 955.AYB11, 955.AXB1B, 955AXA1B, 955AXD1B, 955AXG1A, 955AXM1A, 955AXR11, 955AXS1B, 955AXS11.

Modelli Chrysler

Anche alcuni modelli Chrysler, frutto di collaborazioni e condivisione di tecnologie, utilizzano questo componente:

• CHRYSLER DELTA: Le versioni 1.4 e 1.4 16V prodotte dal 2011.

Modelli Fiat

La lista dei modelli Fiat compatibili è la più estesa e comprende diverse generazioni e tipologie di veicoli:

• FIAT 500 (312_): Le varianti 1.4 (301J410, 312AXC1B, 312CXC1B) prodotte dal 2007.
• FIAT 500 C (312_): Le versioni 1.4 (301J410, 312CXC1B, 312AXC1B) prodotte dal 2009.
• FIAT 500L (351, 352): Le versioni 1.4 (199LYB1B, 199LYF1B) e 1.4 LPG (199LYF1B) dal 2012.
• FIAT 500X (334_): I modelli 1.4 (334AXC1B, 334AXC11), 1.4 4x4 (334AXF22) e 1.4 LPG (334AXL1B) prodotti dal 2014.
• FIAT BRAVA (182_): Le versioni 1.2 16V 80, prodotte tra il 1998 e il 2002.
• FIAT BRAVO I (182_): Similmente, le varianti 1.2 16V 80, prodotte tra il 1998 e il 2001.
• FIAT BRAVO II (198_): Le versioni 1.4 (198AXA1B), 1.4 16V (198AXS1B), 1.4 LPG (198AXA1B), 1.4 T-Jet (198AXF1B, 198AXG1B), dal 2007 al 2014.
• FIAT DOBLO Cassone / Furgonato / Promiscuo (263_): Le versioni 1.4 e 1.4 Natural Power, dal 2010.
• FIAT DOBLO MPV / Space wagon (263_): Le varianti 1.4 (263AXA1A, 263AXG1B, 263AXG1A) e 1.4 Natural Power (263AXG1B), dal 2010.
• FIAT DOBLO Pianale piatto/Telaio (263_): Le versioni 1.4 e 1.4 Natural Power, dal 2010.
• FIAT GRANDE PUNTO (199_): I modelli 1.4 16V (199BXG1B, 199AXG1B) dal 2005 al 2011 e 1.4 T-Jet (199AXM1A, 199BXM1A, 199BXN1A) dal 2007.
• FIAT IDEA (350_): Le versioni 1.2 16V, 1.4 e 1.4 16V, dal 2003 al 2004.
• FIAT LINEA (323, 110): La versione 1.4 T-Jet (323AXC1A) dal 2007.
• FIAT MAREA (185_): La versione 1.2 16V, dal 1998 al 2002.
• FIAT MAREA Weekend (185_): La versione 1.2 16V, dal 1998 al 2002.
• FIAT PALIO Weekend (178_): La versione 1.2, dal 2001.
• FIAT PANDA (169_): La versione 1.4 (169AXE1B), dal 2006.
• FIAT PUNTO (176_): La versione 1.2 16V, dal 1997 al 1999.
• FIAT PUNTO (188_): La versione 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639), un dato che suggerisce ampia compatibilità, e che permette di affermare "quindi posso prenderlo pure per la mia brava…".

Questa estesa lista dimostra l'intercambiabilità di questo componente tra numerosi modelli del gruppo, specialmente quelli con motorizzazioni Fire e T-Jet di cilindrata 1.2 e 1.4, sia a 8 che a 16 valvole.

Cinghie di Distribuzione e Cinghie Servizi: Distinzione e Manutenzione

È fondamentale distinguere tra la cinghia di distribuzione e la cinghia dei servizi, poiché svolgono ruoli diversi e richiedono procedure di manutenzione specifiche.

La cinghia di distribuzione è responsabile della sincronizzazione tra l'albero motore e l'albero a camme, garantendo che le valvole si aprano e si chiudano al momento giusto rispetto al movimento dei pistoni. Il suo corretto funzionamento è vitale per evitare danni catastrofici al motore, soprattutto nei motori "interferenza", dove le valvole e i pistoni possono entrare in contatto in caso di rottura della cinghia.

La cinghia dei servizi (o cinghia dell'alternatore, cinghia poly-V) aziona componenti accessori come l'alternatore, la pompa dell'acqua (su alcuni modelli), il compressore del climatizzatore e la pompa del servosterzo (se presente). La sua rottura non causa generalmente danni diretti al motore, ma può rendere il veicolo inutilizzabile a causa della perdita di carica della batteria, del surriscaldamento del motore (se aziona la pompa dell'acqua) o della perdita di funzionalità di altri accessori.

Un utente ha trovato "cinghia servizi cuscinetto pompa acqua e cinghia alternatore a 65 euro". È importante sottolineare che "cinghia servizi" e "cinghia alternatore" spesso si riferiscono allo stesso componente, la cinghia poly-V, che aziona l'alternatore e altri accessori. "Cinghia servizi e' un'altra cosa, occhio." è un'affermazione che serve a rammentare di non confondere la cinghia di distribuzione con quella dei servizi, in quanto i kit di manutenzione e le procedure di sostituzione sono differenti.

Il Motore Fire 1.2 8 Valvole: Peculiarità e Sostituzione della Cinghia

Una discussione comune tra i proprietari di Fiat con motore Fire riguarda la "messa in fase" e i potenziali danni in caso di errore. Un utente ha chiesto: "ascolta io ti parlo di un motore fire 1.2 8valvole e ho letto su dei forum che nel caso non si metta bene in fase non rischio di distruggere il motore mi confermi quanto ho letto??". La risposta è che "Sì hai letto bene, il motore Fire ad 8 valvole, di qualunque cilindrata, ha la peculiarità di non far toccare il pistone con la valvola." Questa caratteristica, nota come design "non-interferenza" o "pistone-valvola zero", è un grande vantaggio, poiché significa che in caso di rottura della cinghia di distribuzione, i pistoni non colpiranno le valvole, prevenendo danni gravi al motore.

Tuttavia, è cruciale non estendere questa generalizzazione a tutti i motori. Come giustamente sottolineato, "occhio, non tutti i fire sono così e nemmeno tutti gli 8v!". Alcuni motori Fire più recenti o varianti specifiche, in particolare quelli dotati di variatore di fase o con architetture diverse, potrebbero non godere di questa caratteristica. "da quando hanno il variatore di fase…" è un indizio che i motori con tecnologia MultiAir, ad esempio, sono più complessi e potrebbero essere soggetti a danni in caso di rottura della cinghia. "Perlomeno posso dire che non è il mio caso. Intendo dire sul 1.2 fire ….." conferma che per i classici 1.2 Fire a 8 valvole, il rischio di interferenza è minimo o assente.

Kit di Distribuzione e Componenti

Quando si parla di kit di distribuzione, un utente ha chiesto: "poi mi puoi elencare con precisione che kit di distribuzione dovrei prendere??". Un kit di distribuzione completo per un motore Fire di solito include:

1. Cinghia di distribuzione: Il componente principale che sincronizza l'albero motore e l'albero a camme.
2. Rullo tenditore automatico: Come discusso, mantiene la tensione corretta della cinghia.
3. Rullo fisso (o galoppino): Un rullo di guida che aiuta a mantenere il percorso della cinghia.
4. Pompa dell'acqua: Spesso inclusa nel kit, poiché è azionata dalla cinghia di distribuzione su molti motori Fire. Sostituirla contestualmente alla cinghia è una pratica consigliata, dato che il costo della manodopera per accedere alla pompa è lo stesso della sostituzione della cinghia, e un guasto successivo della pompa richiederebbe un nuovo smontaggio.

È importante acquistare un kit specifico per il proprio modello e anno di produzione del veicolo, verificando sempre la compatibilità tramite il numero di telaio o i codici del motore.

Manutenzione e Sostituzione del Cuscinetto Tendicinghia

La sostituzione del cuscinetto tendicinghia e della cinghia di distribuzione è un'operazione di manutenzione programmata che deve essere eseguita a intervalli specifici, indicati dal costruttore del veicolo nel manuale d'uso e manutenzione. Questi intervalli possono variare in base al chilometraggio (es. ogni 60.000-120.000 km) o al tempo (es. ogni 5-10 anni), a seconda di quale dei due si verifichi prima.

Segni di un cuscinetto tendicinghia usurato possono includere:

• Rumori anomali: Fischio, cigolio o ronzio proveniente dalla zona della cinghia, specialmente a motore freddo o in fase di accelerazione.
• Vibrazioni eccessive: Della cinghia stessa.
• Cinghia allentata o troppo tesa: Visibile a occhio nudo (anche se meno probabile con un tenditore automatico funzionante).
• Perdita di efficienza degli accessori: Se il cuscinetto del tendicinghia servizi si blocca, la cinghia potrebbe slittare, riducendo l'efficienza di alternatore, compressore A/C, ecc.

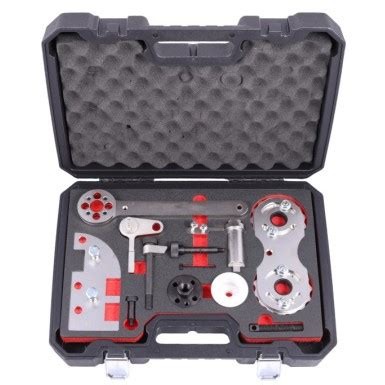

La sostituzione di questi componenti è un lavoro complesso che richiede attrezzi specifici per la messa in fase del motore e una certa esperienza meccanica. "Comunque sul forum c'e' chi l'ha cambiata (la cinghia di distribuzione)." suggerisce che alcuni appassionati con le competenze adeguate si cimentano in questa operazione. Tuttavia, per la maggior parte degli automobilisti, è consigliabile affidarsi a un meccanico qualificato per garantire una corretta installazione e prevenire futuri problemi.

Un esempio di confusione comune è l'offerta di "cinghia servizi cuscinetto pompa acqua e cinghia alternatore a 65euro". Sebbene il prezzo possa sembrare vantaggioso, è fondamentale assicurarsi che il kit includa tutti i componenti necessari per la cinghia di distribuzione se è quella che si intende sostituire, e non solo la cinghia dei servizi e i suoi accessori. "Cinghia servizi e' un'altra cosa, occhio." ribadisce l'importanza di questa distinzione per evitare acquisti errati e mancate manutenzioni critiche.
