I cuscinetti sono componenti essenziali e spesso sottovalutati nel mondo delle biciclette, svolgendo un ruolo cruciale in quasi tutte le parti rotanti. Dalle ruote ai movimenti centrali, dai pedali ai tubi di sterzo, la loro funzione primaria è quella di ridurre l'attrito, garantendo un'interazione fluida tra i componenti e supportando i vari carichi generati durante la guida. Tra la miriade di cuscinetti presenti in una bicicletta, quelli della serie sterzo occupano un posto di particolare importanza, pur essendo di dimensioni ridotte. Essi sono infatti fondamentali per le prestazioni complessive e, soprattutto, per la sicurezza del ciclista.
Situati all'interno del sistema di sterzo, i cuscinetti della serie sterzo permettono alla forcella e al manubrio di ruotare agevolmente all'interno del tubo di sterzo del telaio. Questa rotazione fluida è ciò che consente un controllo preciso e una maneggevolezza reattiva, elementi indispensabili per navigare su strade, sentieri o percorsi ciclabili. Comprendere la loro funzione, i diversi tipi, i materiali utilizzati e le modalità di scelta è pertanto essenziale per ciclisti, meccanici e rivenditori.
La Funzione Primaria dei Cuscinetti di Sterzo
I cuscinetti della serie sterzo sono componenti chiave posizionati nella parte superiore e inferiore del tubo di sterzo della bicicletta. La loro funzione primaria è quella di assicurare una sterzata fluida e priva di attriti indesiderati, permettendo al ciclista di dirigere la bicicletta con facilità e precisione. Oltre a questo, svolgono un ruolo fondamentale nell'assorbire gli urti e le vibrazioni provenienti dalla strada o dal terreno, trasferendoli al telaio in modo controllato e riducendo il loro impatto sulle mani del ciclista e sulla forcella stessa. In sostanza, sono il fulcro che permette alla forcella di ruotare liberamente all'interno del telaio, rendendo possibile la manovra e l'indirizzamento della bicicletta. Senza una serie sterzo efficiente, la bicicletta sarebbe inguidabile; bloccare il manubrio in posizione dritta e provare a pedalare dimostra quanto sia vitale la libertà di rotazione dello sterzo per mantenere l'equilibrio.
Tipi di Serie Sterzo: Un Panorama Complesso
Il mondo delle serie sterzo è caratterizzato da una varietà di design e tecnologie, evolutesi nel corso degli anni per rispondere a esigenze di prestazioni, peso e integrazione sempre maggiori. Comprendere queste differenze è cruciale per la corretta manutenzione, sostituzione o aggiornamento dei componenti.
Serie Sterzo Filettate (Threaded)
Le serie sterzo filettate sono state per decenni lo standard indiscusso per le biciclette, sia a livello professionale che amatoriale. Questo sistema è costituito da due piste, o anelli di metallo, che vengono inserite a pressione all'interno del tubo di sterzo del telaio. Su queste piste scorrono i cuscinetti, che possono essere di due tipi principali: a sfere libere, tenute in sede da un bagno di grasso, oppure ingabbiate in alloggiamenti metallici (gabbietta). Una calotta viene poi installata sulla testa della forcella, che viene inserita nel canotto di sterzo. La calotta superiore viene avvitata sul tubo della forcella, che è filettato, fino a raggiungere la battuta contro la pista. Una rondella e un controdado di sicurezza impediscono che la calotta superiore si sviti, prevenendo giochi pericolosi che potrebbero danneggiare i cuscinetti. L'attacco manubrio, in questo sistema, è di tipo classico, chiamato "pipa", che si inserisce all'interno della forcella e viene fissato tramite una vite e un espansore.
Serie Sterzo Ahead (Threadless)
Le serie sterzo Ahead, introdotte più recentemente, hanno progressivamente soppiantato le serie sterzo filettate grazie a una serie di vantaggi funzionali. Anche in questo caso, due piste di scorrimento vengono calettate a pressione nel tubo di sterzo, ospitando cuscinetti che possono essere a gabbietta (su biciclette economiche) o di tipo industriale (su modelli più evoluti). Una calotta viene installata sulla testa della forcella, che passa attraverso il canotto di sterzo. Il sistema di montaggio è radicalmente diverso: il tubo della forcella è più lungo e al suo interno viene inserito un "ragnetto", un inserto filettato. La pista di scorrimento superiore è coperta da un parapolvere e una rondella conica. Vengono poi aggiunti dei distanziali per regolare l'altezza del manubrio, e infine l'attacco manubrio ("stem") viene fissato al tubo forcella tramite due viti laterali. La regolazione del gioco, che nelle serie sterzo filettate era affidata alla calotta superiore e al controdado, qui è gestita da una vite inserita in un tappo che copre il tubo forcella, la quale ingaggia il ragnetto interno per eliminare i giochi.

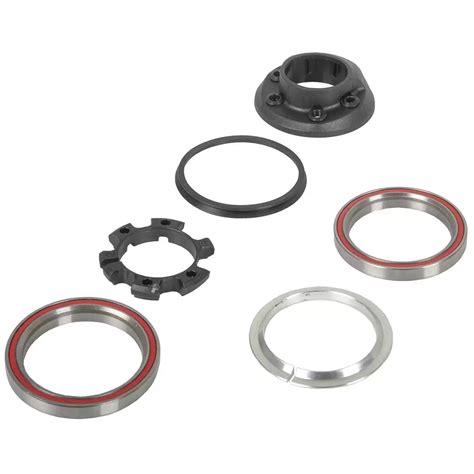

Serie Sterzo Integrate (IS - Integrated Headset)
Le serie sterzo integrate rappresentano la frontiera tecnologica più moderna. In questo design, i cuscinetti sono installati direttamente all'interno del tubo di sterzo del telaio, che è appositamente lavorato per ospitarli. Non sono necessarie coppe esterne o interne separate. Questo design offre un aspetto pulito e leggero, ed è comunemente utilizzato nelle biciclette da strada e mountain bike di fascia alta. Le piste di scorrimento sono ricavate direttamente nel materiale del telaio (lavorazione meccanica per metalli, anelli affogati nella resina per il carbonio). Questo sistema aumenta la rigidità generale di una delle zone più sollecitate della bicicletta, specialmente con l'uso di tubi sterzo conici ("tapered"), dove il diametro inferiore è maggiore (es. 1.5") e quello superiore minore (es. 1 1/8").
Serie Sterzo Semi-Integrate (ZS - Zero Stack o Internal)
Le serie sterzo semi-integrate, note anche come "Zero Stack" (ZS) o "interne", si posizionano a metà strada tra i sistemi tradizionali e quelli integrati. In questo caso, i cuscinetti sono alloggiati in coppe che vengono pressate all'interno del tubo sterzo, ma queste coppe sono incassate nel telaio e non sporgono esternamente. Questo design offre una buona protezione contro polvere e acqua, funziona bene con diverse tolleranze del telaio ed è altamente compatibile. Le coppe dei cuscinetti forniscono un supporto strutturale aggiuntivo.
Serie Sterzo Esterne (EC - External Cup)
Le serie sterzo esterne rappresentano il design più tradizionale, simile a quello delle serie sterzo filettate, in cui i cuscinetti sono collocati in coppe esterne che vengono poi pressate all'esterno del tubo sterzo. Questo tipo è ancora utilizzato su telai in acciaio e biciclette più datate, apprezzato per la sua robustezza, durata e facilità di manutenzione con strumenti standard.
Differenze Chiave: ISO vs. JIS
Un aspetto importante da considerare, soprattutto per i rivenditori e chi acquista all'ingrosso, è la differenza tra gli standard ISO e JIS per le serie sterzo filettate.
- Serie Sterzo ISO (International Organization for Standardization): Comune sulle biciclette europee e nordamericane, questo standard si caratterizza per un diametro della corona della forcella di 26,4 mm.
- Serie Sterzo JIS (Japanese Industrial Standards): Tipicamente utilizzato sui telai giapponesi più vecchi e su alcune biciclette da keirin, lo standard JIS presenta un diametro della corona della forcella di 27,0 mm.
Sebbene la differenza di dimensioni possa sembrare minima, l'utilizzo dello standard errato può compromettere le prestazioni, causare usura prematura o addirittura danneggiare la serie sterzo o il telaio. È quindi fondamentale verificare la regione di provenienza del cliente e il tipo di telaio prima di effettuare ordini consistenti.
Cuscinetti Shimano vs. Generici: Un Confronto Dettagliato
Quando si tratta di sostituire o fornire cuscinetti per serie sterzo, il confronto tra marchi rinomati come Shimano e opzioni generiche o OEM (Original Equipment Manufacturer) è frequente.
| Caratteristica | Cuscinetti Shimano | Cuscinetti Generici/OEM (es. NYZ) |
|---|---|---|
| Prestazioni | Altamente affidabili e performanti | Variabili a seconda del fornitore e della qualità |
| Costo | Generalmente più elevato | Più competitivo |
| Opzioni di Dimensione | Standardizzate, ma con un'ampia gamma | Potenzialmente più personalizzabili |
| Qualità Materiali | Materiali di alta qualità, trattamenti specifici | Varia; la qualità può dipendere dal produttore |
| Durata | Elevata, se mantenuti correttamente | Può variare significativamente |
| Disponibilità | Ampia, ma con tempi di consegna potenzialmente lunghi | Spesso più rapida, soprattutto da produttori diretti |
| Branding | Marchio riconoscibile e garanzia di qualità | Può essere personalizzato (white-label) |
Come scegliere la misura giusta della bici.
NYZ, ad esempio, offre cuscinetti per serie sterzo che mirano a soddisfare o superare gli standard OEM, con la possibilità di personalizzare materiali, dimensioni e imballaggi, rendendoli una scelta attraente per i clienti all'ingrosso che cercano flessibilità e un buon rapporto qualità-prezzo.
Cuscinetti per MTB vs. Bici da Strada: Priorità Diverse
Il tipo di bicicletta influenza notevolmente i requisiti per i cuscinetti della serie sterzo. Le mountain bike (MTB) e le bici da strada hanno ambienti operativi e priorità di progettazione differenti.
| Caratteristica | Cuscinetti Cuffia MTB | Cuscinetti Serie Sterzo Bici da Strada |
|---|---|---|
| Sforzo di Carico | Più elevato, a causa del terreno accidentato e degli impatti. | Più basso ma più consistente, legato alle forze aerodinamiche e di guida. |
| Cuscinetti Preferiti | Cartuccia sigillata per massima protezione. | Cartuccia o sfere libere, con enfasi sulla scorrevolezza. |
| Sigillatura | Migliore protezione da polvere, fango e acqua. | Guarnizione più leggera per ridurre il peso e l'attrito. |
| Durata della Vita | Potenzialmente più breve a causa delle condizioni d'uso severe. | Generalmente più lunga, se ben mantenuti. |
| Resistenza all'Acqua | Alta priorità. | Importante, ma meno critica rispetto all'MTB. |
Per i mercati off-road, bagnati o polverosi, i cuscinetti sigillati sono altamente raccomandati. NYZ, ad esempio, offre una gamma di materiali e opzioni di tenuta per adattarsi a queste diverse esigenze.
Come Identificare i Cuscinetti della Serie Sterzo Necessari
La scelta dei cuscinetti corretti richiede una comprensione delle specifiche del tubo sterzo della bicicletta e del tipo di sistema di sterzo installato.
- Misurare le Dimensioni Chiave: Utilizzando un micrometro o calibri di precisione, misurare il diametro esterno (anello esterno del cuscinetto), il diametro interno (foro del tubo sterzo), l'altezza (profondità del cuscinetto) e l'angolo di contatto (es. 45°/45°, 36°/45°). Le dimensioni comuni includono, ad esempio, 41,8 x 30,5 x 8 (45°/45°) e 41,0 x 30,2 x 7 (36°/45°).
- Controllare i Codici dei Cuscinetti: Molti cuscinetti di fascia alta presentano marcature incise al laser (es. "MR127" o "ACB 36°/45°") che indicano direttamente il tipo e l'angolo di contatto.
- Consultare le Specifiche del Produttore: La maggior parte dei produttori di biciclette specifica i modelli e le dimensioni dei cuscinetti compatibili nel manuale d'uso del telaio o della bicicletta.
- Identificare il Sistema di Sterzo: Stabilire se la bicicletta utilizza una serie sterzo integrata (IS), semi-integrata (ZS) o filettata tradizionale (EC). Ogni design richiede un tipo di cuscinetto specifico.
- Rivolgersi a Professionisti o Fornitori: In caso di incertezza, fornire foto dettagliate e le misure rilevate a un fornitore esperto può garantire una guida precisa.
Una volta ottenuti questi dettagli, l'utilizzo di tabelle delle dimensioni dei cuscinetti della serie sterzo (come quelle basate sullo standard SHIS - Standardized Headset Identification System) permette di trovare il modello esatto, semplificando anche l'ordinazione all'ingrosso.
Manutenzione e Sostituzione: Mantenere lo Sterzo Funzionante
Una manutenzione regolare è fondamentale per garantire la longevità e le prestazioni dei cuscinetti della serie sterzo. Si consiglia la pulizia e la lubrificazione almeno una volta all'anno, o più frequentemente se si pedala in condizioni avverse (fango, pioggia, polvere).
Sintomi che Indicano la Necessità di Revisione o Sostituzione:
- Sterzo Duro o Scattoso: Indica che la serie sterzo è troppo serrata e le sfere potrebbero aver inciso le piste ("Brinnelled").
- Sterzo Lasco: Nonostante il serraggio, persistono giochi. Le sfere potrebbero essere usurate.
- Rumore di Sabbia: Probabile rottura delle gabbiette delle sfere.
- Rumore Graffiante: Il grasso si è dilavato, causando ruggine.
- Bicicletta Ferma per Lunghi Periodi: Il grasso può inquinarsi o deteriorarsi.
- Utilizzo Invernale Intenso: Fango e acqua possono compromettere la lubrificazione.
- Biciclette Nuove: Spesso escono dalla fabbrica con una lubrificazione insufficiente o assente.
Revisione di una Serie Sterzo Filettata (Passaggi Chiave)
- Smontaggio: Rimuovere la ruota anteriore, svitare la pipa, rimuovere l'espansore, estrarre controdado, rondella e calotta superiore. Sfilare la forcella e i cuscinetti.
- Pulizia: Utilizzare sgrassatori specifici per rimuovere sporco, vecchio grasso e tracce di ruggine da tutti i componenti.
- Lubrificazione: Applicare grasso al litio sulle piste di scorrimento e sui cuscinetti.
- Rimontaggio: Reinserire la forcella, avvitare la calotta superiore, la rondella e il controdado.
- Regolazione: Inserire la pipa, allineare lo sterzo con la ruota anteriore e serrare le viti della pipa. Regolare la calotta superiore fino a eliminare i giochi, garantendo al contempo una rotazione fluida.
Revisione di una Serie Sterzo Integrata (Passaggi Chiave)
- Smontaggio: Rimuovere la ruota anteriore, svitare le viti dell'attacco manubrio ed estrarlo. Estrarre i cuscinetti superiore e inferiore dalle rispettive sedi nel telaio.
- Ispezione Cuscinetti: Verificare la scorrevolezza e l'assenza di rumori o attriti ruotando la ralla esterna rispetto a quella interna. Se i cuscinetti sono danneggiati, identificare le dimensioni e ordinare i ricambi.
- Pulizia: Pulire le sedi dei cuscinetti nel telaio e il tubo forcella con sgrassatori specifici.
- Rimontaggio: Inserire i nuovi cuscinetti (o quelli puliti e lubrificati) nelle loro sedi.
- Assemblaggio Finale: Reinserire la forcella, montare i distanziali (se necessario), l'attacco manubrio e serrarne le viti.
- Regolazione del Gioco: Posizionare la bici a terra, premere il freno anteriore e spingere la bici avanti e indietro per verificare la presenza di flessione o movimento nella forcella. Serrare la vite del tappo di chiusura finché il gioco non è eliminato.
- Verifica Scorrevolezza: Assicurarsi che lo sterzo sia fluido.
- Serraggio Finale: Utilizzare una chiave dinamometrica per serrare le viti dell'attacco manubrio ai valori specificati dal produttore.
Il Vantaggio Competitivo dei Cuscinetti NYZ
NYZ si posiziona non solo come fornitore, ma come produttore diretto di cuscinetti, detenendo il pieno controllo su produzione, qualità e costi. Gestendo un impianto di produzione di 3.000 mq in Cina, garantiscono coerenza e capacità. Il mantenimento di un ampio inventario di dimensioni comuni per le serie sterzo, unito a tempi di consegna rapidi, aiuta gli acquirenti a ridurre la pressione sulle scorte. Eliminando intermediari, NYZ offre prezzi diretti dalla fabbrica, un vantaggio significativo per i clienti B2B che gestiscono margini ridotti. La loro esperienza nell'esportazione globale, con partner in Medio Oriente, Sud-Est asiatico, Europa e Americhe, assicura la comprensione dei requisiti regionali e delle procedure doganali. Offrono inoltre assistenza completa sul prodotto, inclusi disegni tecnici, guarnizioni personalizzate, imballaggi brandizzati o neutri e documentazione completa.
In conclusione, i cuscinetti della serie sterzo sono componenti vitali che richiedono attenzione e conoscenza. Dalla comprensione dei diversi standard e tipi di montaggio alla corretta identificazione delle dimensioni e alla manutenzione regolare, ogni dettaglio contribuisce alla sicurezza e al piacere di guida. Che si tratti di un ciclista amatoriale o di un rivenditore all'ingrosso, una profonda comprensione di questi componenti è la chiave per prendere decisioni informate e garantire prestazioni ottimali.
