I convertitori digitale-analogico, noti con l'acronimo DAC (Digital to Analog Converter), sono componenti elettronici fondamentali nel mondo moderno, sebbene la loro presenza spesso non sia immediatamente percepibile dall'utente finale. Essenzialmente, un DAC accetta un segnale digitale, espresso come una sequenza di bit (0 e 1), e lo trasforma in un segnale analogico, che può essere una tensione o una corrente. Questo processo è cruciale per permettere ai dispositivi elettronici di interagire con il mondo fisico, in cui la maggior parte dei fenomeni sono di natura analogica. Ad esempio, la musica memorizzata digitalmente su un computer o uno smartphone deve essere convertita in un segnale analogico prima di poter essere riprodotta da un altoparlante e percepita dall'orecchio umano. Allo stesso modo, in ambito industriale, i segnali di controllo digitali devono essere trasformati in grandezze analogiche per comandare attuatori come motori o valvole.

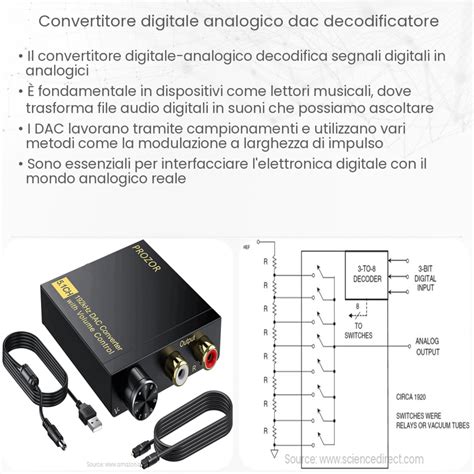

Il Principio di Conversione D/A
Al cuore di ogni DAC vi è il processo di conversione di una parola digitale di ingresso, rappresentata da una sequenza di bit (D1, D2, …, Dn), in una grandezza analogica di uscita, tipicamente una tensione (Vo) o una corrente (Io). Questa conversione si basa su una grandezza di riferimento (Vref o Iref) che scala l'uscita analogica. Il numero 'n' rappresenta il numero di bit nella parola digitale di ingresso e definisce la "risoluzione" del convertitore. Un DAC con 'n' bit può produrre 2^n livelli discreti in uscita, corrispondenti al numero di intervalli in cui viene suddivisa la tensione di fondo scala (VFS). La relazione ingresso-uscita ideale di un DAC è espressa da una caratteristica di trasferimento lineare, dove l'uscita analogica è direttamente proporzionale al valore numerico intero 'N' corrispondente alla parola digitale di ingresso.

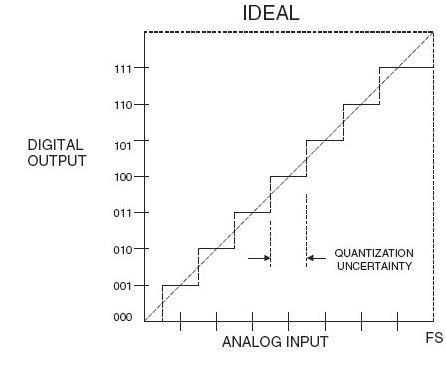

Caratteristica di Trasferimento Ideale
La caratteristica di trasferimento ideale di un DAC descrive il comportamento atteso in condizioni perfette. In questo scenario ideale, a ogni incremento unitario del codice digitale di ingresso corrisponde un incremento costante e proporzionale della grandezza analogica di uscita. Se la parola digitale di ingresso D1D2…Dn è composta solo da zeri (000), l'uscita è nulla. Al contrario, quando tutti i bit dell'ingresso sono a 1 (111), si ottiene il valore di fondo scala (VFS) dell'uscita analogica. Questa relazione lineare è fondamentale per la precisione e l'affidabilità del convertitore. La più piccola variazione che può subire la grandezza di uscita, nel caso ideale, è la risoluzione, spesso espressa in bit, in parti su 2^n, in percentuale, o in mV/mA. Il fondo scala (VFS o IFS) è il valore massimo della grandezza di uscita, che corrisponde normalmente alla tensione di alimentazione degli integrati, come 2.5V o 5V.
Parametri Chiave di un DAC Reale
Mentre la teoria descrive un comportamento ideale, i DAC reali presentano scostamenti da questa linearità perfetta a causa di vari fattori. Comprendere questi parametri è cruciale per la selezione e l'applicazione di un DAC in un sistema.
Numero di Bit (n) e Risoluzione
Il parametro 'n', il numero di bit nella parola digitale di ingresso, è un indice fondamentale del numero di livelli discreti in uscita, pari a 2^n, o del numero di intervalli in cui viene suddivisa la tensione di fondo scala. La risoluzione è la più piccola variazione che l'uscita analogica può subire, idealmente. Viene data in bit, in parti su 2^n, in percentuale, in mV o mA. Una risoluzione più elevata implica un maggior numero di livelli di uscita discreti e, di conseguenza, una maggiore precisione nella rappresentazione del segnale analogico. Per esempio, un DAC a 8 bit ha 256 livelli, mentre un DAC a 16 bit ne ha 65.536, offrendo una granularità molto più fine.
Tensione di Fondo Scala (VFS)
Il fondo scala (VFS o IFS) è il valore massimo che la grandezza di uscita analogica può raggiungere. Questo valore è spesso correlato alla tensione di alimentazione del dispositivo o a una tensione di riferimento interna o esterna (Vref). Un riferimento stabile e preciso è vitale, poiché influisce direttamente sulla scala e sulla precisione dell'uscita.
Offset del DAC
L'offset (Voffset) si manifesta quando, in corrispondenza del codice digitale 000, l'uscita analogica non è esattamente zero, ma assume un piccolo valore Voffset. Questo errore comporta una traslazione rigida dell'intera curva caratteristica ingresso/uscita, spostandola verso l'alto o verso il basso. Gli offset sono normalmente dell'ordine dei mV e possono derivare da disallineamenti nelle reti resistive o da tensioni di offset negli amplificatori operazionali interni. La figura 5B mostra come la caratteristica reale tra ingresso (bit) e uscita (Volt) si discosti da quella ideale, e l'offset è uno di questi scostamenti.
Errore di Guadagno del DAC
L'errore di guadagno si verifica quando la pendenza della caratteristica ingresso/uscita reale differisce da quella ideale. Questo significa che il rapporto tra la variazione dell'uscita analogica e la variazione del codice digitale di ingresso non è costante o non è quello atteso. L'errore di guadagno può essere rappresentato da un fattore moltiplicativo K nella relazione ingresso/uscita e solitamente aumenta all'aumentare del codice di ingresso. La figura 7 illustra come la pendenza della caratteristica ingresso uscita reale possa essere diversa da quella ideale.
Errore di Linearità Integrale (INL)
L'errore di linearità integrale (INL) è la differenza, rapportata a un LSB (Least Significant Bit), tra l'uscita analogica effettiva e quella ideale per qualsiasi codice digitale di ingresso, dopo aver compensato eventuali errori di offset e di guadagno. In altre parole, misura quanto la curva di trasferimento reale si discosta dalla retta ideale che congiunge il punto zero al fondo scala. Nei DAC di buone prestazioni, gli errori di linearità integrale sono inferiori a ±1 LSB. In sistemi a loop chiuso, l'INL del DAC può essere compensato dal feedback, ma è cruciale per i sistemi a loop aperto.
Errore di Linearità Differenziale (DNL)
L'errore di linearità differenziale (DNL) misura la differenza tra la variazione di tensione effettiva all'uscita analogica del DAC e il gradino di tensione ideale, che è pari a 1 LSB, per ogni incremento unitario del codice di ingresso. Un DNL sempre maggiore di -1 LSB garantisce la monotonicità del DAC. Se il DNL è superiore a ±0.5 LSB, il DAC potrebbe non essere monotono, un problema critico in molte applicazioni. Nei DAC di buone prestazioni, gli errori di linearità differenziale sono inferiori a ±0.5 LSB.
Monotonicità del DAC
La monotonicità è una proprietà fondamentale per molti DAC, specialmente nei sistemi di controllo. Un DAC è monotono se la sua uscita analogica aumenta o rimane uguale quando il codice digitale di ingresso aumenta (e viceversa). Se un DAC non è monotono, un incremento del codice digitale può causare una diminuzione temporanea dell'uscita analogica, il che può portare a instabilità in sistemi di controllo, come quelli di feedback. La figura mostrata nei dati utente evidenzia un esempio di comportamento non monotono.
Settling Time (Tempo di Assestamento)
Il settling time è il tempo necessario affinché l'uscita analogica di un DAC si stabilizzi entro una specifica fascia di ampiezza (solitamente ~<1 LSB) del suo valore finale, dopo una commutazione della parola di ingresso (ad esempio, da 00…000 a 11…111). Questo parametro è cruciale per le applicazioni ad alta velocità, dove le transizioni rapide e precise sono essenziali. Il DAC800, ad esempio, ha un tempo di assestamento di 100 ns.
Glitches nel Segnale di Uscita

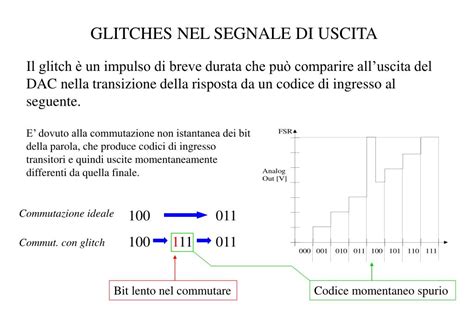

I "glitches" sono impulsi di breve durata che possono comparire all'uscita del DAC durante le transizioni da un codice di ingresso al successivo. Sono dovuti alla commutazione non perfettamente istantanea e simultanea di tutti i bit della parola digitale. Questo può produrre codici di ingresso transitori e spurii, causando uscite momentaneamente differenti da quella finale desiderata. La commutazione ideale (es. da 011 a 100) può essere alterata da un bit lento nel commutare, generando un codice momentaneo spurio e, di conseguenza, un glitch nel segnale di uscita. Questi fenomeni possono essere problematici in applicazioni che richiedono un segnale di uscita pulito e stabile. La figura 4 descrive il fenomeno dei glitch, che possono assumere ampiezze molto diverse.
specifiche dac | risoluzione, tempo di assestamento |
Altri Parametri Caratteristici dei DAC Reali
Oltre a quelli già menzionati, altri parametri sono importanti per caratterizzare le prestazioni di un DAC:
- Stabilità: Indica quanto il comportamento di un DAC sia sensibile all'età del dispositivo, alla temperatura ambiente, alla tensione di alimentazione e ad altri fattori ambientali. Una buona stabilità è sinonimo di affidabilità a lungo termine.
- Accuratezza: Rappresenta la peggiore differenza che si può riscontrare tra l'uscita del convertitore reale e il corrispondente valore ideale, solitamente espressa in LSB. Comprende gli effetti combinati di offset, guadagno e errori di linearità.
- Rapporto Segnale/Rumore (SNR): Misura il rapporto tra la potenza del segnale utile e la potenza del rumore presente nel sistema. Un SNR elevato indica un segnale più pulito e meno affetto da disturbi.
- SINAD: Simile all'SNR, include nel calcolo anche la distorsione armonica generata dal circuito, fornendo una valutazione più completa della degradazione del segnale.
- THD (Total Harmonic Distortion): Misura la distorsione armonica presente in un segnale, come il rapporto tra la somma delle potenze di tutte le componenti armoniche e la potenza della frequenza fondamentale.
- Slew Rate: Indica il valore massimo del tasso di variazione dell'uscita analogica, ovvero la velocità con cui l'uscita può cambiare.
Architetture dei DAC
Diverse architetture sono state sviluppate per implementare i convertitori digitale-analogico, ognuna con i propri vantaggi e svantaggi in termini di complessità, precisione, velocità e costo.
DAC a Resistori Pesati

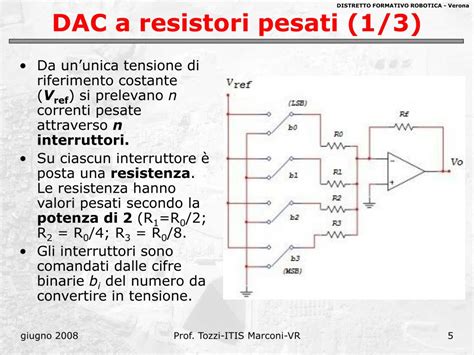

Il DAC a resistori pesati è una delle architetture più semplici e si basa essenzialmente su un amplificatore operazionale configurato come sommatore invertente. Ogni bit del codice digitale di ingresso pilota uno switch che collega una resistenza specifica a una tensione di riferimento. Le resistenze sono "pesate" binariamente, ovvero il loro valore è inversamente proporzionale al peso del bit corrispondente. Ad esempio, per il MSB (Most Significant Bit), la resistenza avrà il valore più basso, mentre per il LSB (Least Significant Bit), avrà il valore più alto. Le correnti generate da ciascuna resistenza vengono sommate all'ingresso dell'amplificatore operazionale, producendo una tensione di uscita proporzionale al codice digitale di ingresso.
Sebbene concettualmente semplice, questa architettura presenta problemi legati alla necessità di avere resistenze con valori molto diversi tra loro, specialmente per DAC ad alta risoluzione. Il rapporto tra la resistenza del MSB e quella del LSB può diventare molto grande, rendendo difficile la realizzazione di resistori con tolleranze precise e stabili nel tempo e alla temperatura. Inoltre, si possono manifestare problemi legati alle correnti di polarizzazione dell'amplificatore operazionale e al "rumore" generato dalle resistenze di valore elevato.
DAC a Scala Invertita R-2R

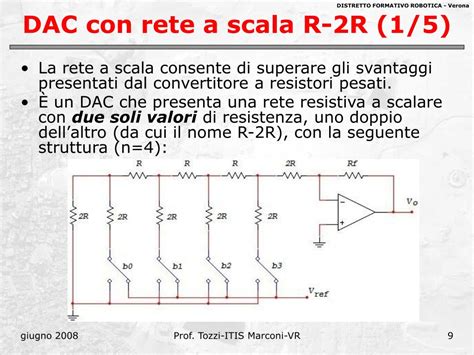

Il DAC a scala invertita di resistori R-2R risolve molti dei problemi del DAC a resistori pesati, utilizzando solo due valori di resistenza: R e 2R. Questa rete resistiva è composta da una serie di rami, dove ogni ramo include uno switch controllato da un bit di ingresso. Le correnti che fluiscono attraverso i rami della rete R-2R vengono dimezzate a ogni nodo, garantendo che la corrente totale sommata sia proporzionale al codice digitale.
Il vantaggio principale di questa architettura è la facilità di costruzione di reti con un ottimo comportamento in un'ampia variazione termica, poiché richiede solo due valori di resistenza, rendendo più semplice mantenere tolleranze precise tra le resistenze. Il problema di questo convertitore può essere la commutazione dei bit, poiché le correnti di ogni ramo degli switch dipendono dalla configurazione di tutti i bit. Tuttavia, l'uso di resistori R-2R è molto diffuso grazie alla sua robustezza e alla buona linearità.
DAC a Commutazione di Corrente
I DAC a commutazione di corrente utilizzano coppie differenziali per pilotare le linee di uscita (Io e -Io), ricevendo la corrente da commutare dal collettore di un transistor (tipicamente bipolare), il cui emettitore ha una singola resistenza verso l'alimentazione negativa. Questa architettura è spesso impiegata per applicazioni ad alta velocità, poiché la commutazione di corrente è intrinsecamente più veloce della commutazione di tensione. Anche qui, la singola resistenza di emettitore può presentare problemi costruttivi a causa del grande rapporto tra la resistenza del MSB e quella del LSB per DAC ad alta risoluzione.
DAC a Sovracampionamento (Sigma-Delta)
Per ottenere grandi risoluzioni a basso costo e senza la necessità di circuiti analogici estremamente precisi, si ricorre spesso ai DAC a sovracampionamento, o Sigma-Delta. Questi convertitori operano commutando la tensione di pilotaggio di un integratore, la cui uscita viene poi filtrata a una frequenza molto inferiore. La precisione non dipende dalla tolleranza dei componenti analogici, ma avviene digitalmente all'interno della logica di pilotaggio, richiedendo solo una tensione di riferimento stabile e una frequenza di clock molto veloce. Questi convertitori sono spesso integrati nei microcontrollori e sono ideali per applicazioni audio grazie alla loro capacità di produrre un'elevata risoluzione e una bassa rumorosità.
Applicazioni dei DAC: Dall'Audio all'Industria
I DAC trovano impiego in una vasta gamma di settori, dalle apparecchiature audio di consumo ai complessi sistemi di automazione industriale. Le loro caratteristiche determinano la loro idoneità per specifiche applicazioni.
Audio Digitale e Alta Fedeltà
Nel mondo della musica e dell'alta fedeltà, la qualità del suono è di primaria importanza. I DAC sono componenti cruciali nei sistemi audio digitali, in quanto convertono i file audio digitali (come MP3, FLAC, o quelli da CD) in segnali analogici che possono essere amplificati e riprodotti. La "musica liquida" (file audio digitali) ha aumentato l'importanza dei DAC esterni e integrati.

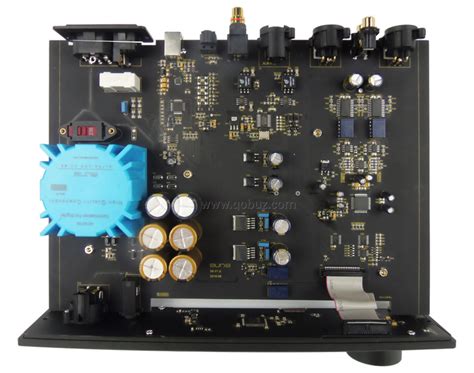

I primi lettori CD, negli anni Ottanta, erano spesso criticati dagli audiofili per la qualità inferiore dei loro DAC integrati, che soffrivano di "jitter" (sfasamento temporale tra il segnale trasmesso e quello ricevuto). Con l'evoluzione della tecnologia, i DAC sono diventati sempre più sofisticati, offrendo prestazioni elevate in termini di risoluzione (ad esempio, 24 bit a 192 kHz o 32 bit a 384 kHz), basso rumore (SNR, SINAD) e bassa distorsione (THD). Dispositivi come l'AUNE S6, il Musical Fidelity M6x DAC o l'SPL DAC/Pre Diamond sono esempi di convertitori di alta qualità progettati per gli audiofili più esigenti, con ingressi USB-B, AES/EBU, ottici e coassiali per connettersi a diverse sorgenti digitali e offrire un suono dettagliato e spazioso.
Per il collegamento dei DAC ai sistemi audio, si utilizzano cavi coassiali digitali, cavi ottici (Toslink) o cavi USB, a seconda della sorgente. Per collegare il DAC all'amplificatore, si usano cavi di segnale analogici, tipicamente RCA.

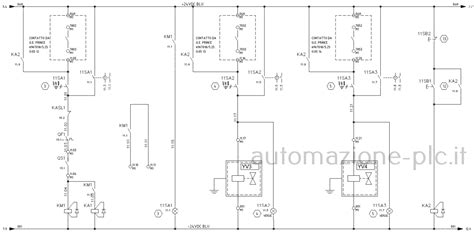

Automazione Industriale e Controllo di Processo
Nelle applicazioni di automazione industriale e controllo di processo, i DAC sono componenti essenziali per la generazione di segnali analogici standardizzati (come 0-20 mA, 4-20 mA, ±20 mA per la corrente, e 0-5 V, 0-10 V, ±10 V per la tensione) che controllano strumenti e attuatori di campo (es. sensori di temperatura, pressione, umidità). Questi apparati elettronici, come i controllori a logiche programmabili (PLC) o i sistemi di controllo distribuiti (DCS), presentano interfacce di ingresso e uscita analogiche e digitali controllate da microcontrollori.
La progettazione di moduli di uscita analogici in questi contesti può avvenire in diversi modi. Un approccio prevede la scelta di un DAC appropriato (ad esempio, l'AD5664 di Analog Devices, un DAC quadruplo a 16 bit) e il dimensionamento di un driver discreto con amplificatori operazionali di precisione (come OP2177 e AD822) per ottenere le specifiche di corrente e tensione richieste.
Tuttavia, soluzioni integrate, come l'AD5750-1 o l'AD5422 di Analog Devices, semplificano notevolmente la complessità, integrando DAC e driver in un unico dispositivo. Questi dispositivi offrono un'ampia gamma di uscite programmabili (corrente e tensione), protezioni contro cortocircuiti e circuiti aperti, e diagnostica avanzata. La loro elevata precisione (es. 0.03% FSR per la corrente e 0.02% FSR per la tensione) e la capacità di operare in ampi intervalli di temperatura li rendono ideali per ambienti industriali robusti.
Un problema significativo in applicazioni ad alta densità di canali è la dissipazione termica. La soluzione a questo problema è il controllo dinamico della potenza, implementato in dispositivi come l'AD5755. Questa tecnica permette di alimentare lo stadio finale del generatore di corrente con una tensione variabile in base al carico, riducendo significativamente le perdite sul dispositivo e consentendo progetti compatti con un risparmio di potenza fino all'80%.
Per applicazioni specifiche come i trasmettitori di campo, si utilizzano DAC integrati con trasmettitori 4-20 mA alimentati in loop di corrente, come l'AD5421. Questi dispositivi a 2 fili gestiscono sia il segnale che l'alimentazione, integrando regolatori di tensione e riferimenti di precisione, ideali per sensori di grandezze fisiche.
Sistemi a Loop Chiuso, Loop Aperto e "Set and Forget"
La scelta del DAC dipende anche dal tipo di sistema in cui verrà impiegato:

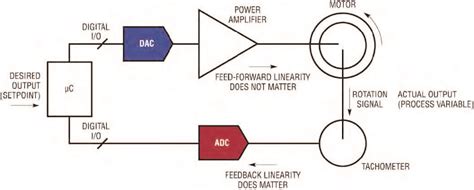

- Sistemi a Loop Chiuso: Hanno un percorso di feedback che rileva e corregge gli errori. Il DAC è utilizzato nel percorso di feedforward per eseguire regolazioni, mentre un ADC (Analog-to-Digital Converter) è nel percorso di feedback per verificare l'effetto delle regolazioni. In questi sistemi, l'INL del DAC è meno critico perché compensato dal feedback, ma sono essenziali una buona DNL e la monotonicità. Esempi includono il controllo di servomotori o valvole.
- Sistemi a Loop Aperto: Non hanno un percorso di feedback e devono essere precisi in modo autonomo. Sono adatti per sistemi ben definiti dove il rapporto tra input e azione sul carico è noto. Parametri come offset, errore di guadagno, errore di riferimento e la loro stabilità sono cruciali.
- Sistemi "Set and Forget": La regolazione o taratura viene eseguita una sola volta (es. in fase di produzione), dopodiché il sistema opera a loop aperto. La precisione iniziale (offset, errore di guadagno, INL) viene compensata durante la taratura, ma la stabilità nel tempo e alla temperatura (deriva dell'errore di guadagno, deriva di offset, deriva di riferimento) diventa fondamentale una volta eliminato il feedback.
La risoluzione del DAC è un altro fattore determinante: un DAC a 8-10 bit è sufficiente per regolazioni approssimative, mentre DAC a 12 bit offrono maggiore precisione. Per le massime prestazioni, i DAC a 16 e 18 bit (come l'LTC2600 o l'LTC2656) offrono la risoluzione più elevata per LSB, essenziali per applicazioni di precisione.
Per sistemi che richiedono uscite bipolari (es. ±10V), si possono usare DAC unipolari con amplificatori a guadagno programmabile o DAC che forniscono direttamente segnali bipolari, come l'LTC1592, che offre range di tensione di uscita programmabili sia unipolari che bipolari.
Considerazioni Finali sulla Scelta di un DAC
La scelta di un convertitore digitale-analogico è un processo che richiede un'attenta valutazione delle specifiche tecniche in relazione alle esigenze dell'applicazione. Non esiste un DAC "migliore" in assoluto, ma solo quello più adatto a un determinato contesto. Fattori come la risoluzione, la precisione (INL, DNL, offset, errore di guadagno), la velocità (settling time, slew rate), la monotonicità, la stabilità, il costo, le dimensioni del package e l'impedenza di uscita sono tutti elementi da considerare.
L'integrazione di più DAC e driver in un unico chip, unita a tecniche innovative come il controllo dinamico della potenza, continua a migliorare le prestazioni e l'efficienza dei convertitori, rendendoli sempre più versatili e indispensabili in una vasta gamma di settori tecnologici. La comprensione approfondita delle loro caratteristiche ingresso/uscita e dei compromessi progettuali è fondamentale per sfruttarne appieno il potenziale.
