Nel vasto e complesso universo dell'ingegneria e della scienza dei dati, l'abilità di dare un senso a informazioni frammentarie è fondamentale. Una vecchia battuta (oggi si chiamano meme) recitava: ci sono due tipi di persone; chi sa estrapolare informazioni da dati incompleti. Per quanto vecchia resta sempre attuale e i temi dell’estrapolazione e dell’interpolazione restano quanto mai cruciali nell’ambito delle discipline scientifiche e non solo. In questo post ci andremo a concentrare sull’interpolazione. La scelta non è casuale in quanto l’autore del post tiene in grande considerazione questa forma di analisi mentre ritiene molto meno utile ed affidabile l’estrapolazione. Un elenco di dati di questo tipo ci dice cosa sta accadendo al momento della misura ma non ci dice nulla su quello che accade tra due misure consecutive. Il modo corretto di rappresentare questi dati è una serie di punti che corrisponde alle misure disponibili.
Fondamenti dell'Interpolazione: Dal Lineare al Polinomiale
L'interpolazione, in termini semplici, è il processo di stima di valori intermedi tra punti dati noti. È una tecnica essenziale quando abbiamo una serie di misurazioni discrete e necessitiamo di una rappresentazione continua o di valori in punti dove non sono state effettuate misurazioni dirette.
Come spesso avviene nel mondo della scienza la forma più semplice di interpolazione è quella lineare. Detto in parole povere una semplice linea retta che unisce due punti consecutivi. Se consideriamo un insieme di $n$ punti disposti su un intervallo di tempo finito, possiamo pensare di unire ciascuna coppia di punti consecutivi con un segmento di retta. Nel nostro caso avendo un totale di 7 punti avremo un totale di 6 linee differenti che uniscono coppie di punti consecutivi. Questo approccio è intuitivo e computazionalmente molto efficiente, rendendolo una scelta popolare per molte applicazioni dove la complessità è un vincolo.
La naturale estensione dell’interpolazione lineare è quella di tipo polinomiale. Da un punto di vista più generico una retta non è null’altro che un polinomio di ordine 1. L’interpolazione polinomiale generalizza questo concetto, cercando un unico polinomio che passi per tutti i punti dati forniti. Se disponiamo di $n$ punti $(x0, y0), (x1, y1), \dots, (x{n-1}, y{n-1})$, possiamo trovare un polinomio di grado al massimo $n-1$ che passi esattamente per tutti questi punti. Questo polinomio, $P(x)$, può essere espresso come:
$P(x) = a{n-1}x^{n-1} + a{n-2}x^{n-2} + \dots + a1x + a0$
Dove $a0, a1, \dots, a_{n-1}$ sono i coefficienti del polinomio.
Quando si parla di interpolazione polinomiale alcune considerazioni diventano davvero importanti e possono influire sul risultato finale. In primo luogo, per $n$ punti distinti, esiste sempre un unico polinomio di grado al massimo $n-1$ che interpola questi punti. In secondo luogo, l'interpolazione polinomiale è esatta nei punti dati. Terza considerazione riguarda l’unicità della soluzione. Quarta, ed ultima, considerazione è che un polinomio è infinitamente derivabile in tutti i suoi punti per cui possiamo derivare quante volte vogliamo il nostro polinomio di grado $n-1$ senza temere per la continuità dello stesso.
Passiamo ora alla parte matematica che l’interpolazione polinomiale si porta dietro. Abbiamo quindi un vettore di $n$ coefficienti che indicheremo con $a$ e un vettore di $n$ condizioni da soddisfare (i punti in cui conosciamo il valore esatto) che indicheremo con $s$. Il sistema di equazioni che dobbiamo risolvere per trovare i coefficienti $a$ è del tipo:
$V_x \cdot a = s$
Dove $V_x$ rappresenta la matrice di Vandermonde delle $x$ dei nostri dati:
$Vx = \begin{pmatrix}x0^{n-1} & x0^{n-2} & \dots & x0 & 1 \x1^{n-1} & x1^{n-2} & \dots & x1 & 1 \\vdots & \vdots & \ddots & \vdots & \vdots \x{n-1}^{n-1} & x{n-1}^{n-2} & \dots & x{n-1} & 1\end{pmatrix}$
Tale metodo è molto complesso e computazionalmente molto costoso, soprattutto al crescere del numero di punti.

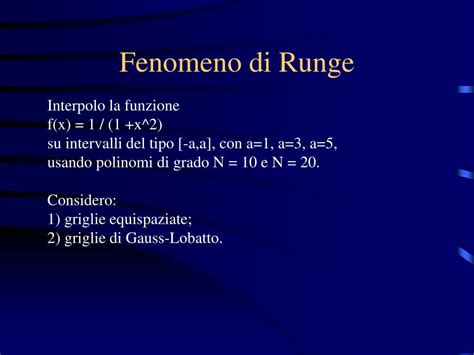

Un ultima nota sull’interpolazione polinomiale riguarda il loro andamento oscillante (come si può vedere anche dalla figura sopra). Questo comportamento oscillante viene chiamato fenomeno di Runge e prende nome dal matematico e fisico tedesco Carl David Tolmé Runge che si occupò di tale problema. Il fenomeno si manifesta quando si utilizzano polinomi di grado elevato per interpolare dati che hanno regioni di forte curvatura o discontinuità, portando a errori significativi tra i punti dati.
Ovviamente, il modo migliore per eliminare gli svantaggi dell’interpolazione polinomiale è non utilizzare l’interpolazione polinomiale per nulla.
Le Spline: Un Approccio Flessibile e Continuo
Le spline sono un approccio all'interpolazione che affronta le limitazioni dell'interpolazione polinomiale globale. Le spline sono un pò come tornare al passato dell’interpolazione, invece di considerare l’intero intervallo si considerano coppie di punti adiacenti. In questo caso le funzioni interpolanti non sono delle rette ma dei polinomi di ordine fisso e basso, solitamente polinomi cubici. L'idea è di costruire una funzione a tratti, dove ogni tratto è un polinomio, e assicurare che questi tratti si connettano in modo "liscio" tra loro.
I vantaggi di semplicità e basso costo computazionale si uniscono alla possibilità di avere derivate continue come per i polinomi. Ad esempio, una spline cubica garantirà che la funzione interpolante, la sua prima derivata (pendenza) e la sua seconda derivata (curvatura) siano continue in corrispondenza dei punti dati (nodi). Questo è cruciale in molte applicazioni ingegneristiche, dalla grafica computerizzata alla progettazione aerodinamica.

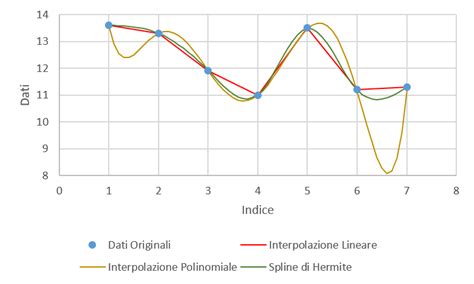

La spline più semplice a cui possiamo pensare è la spline di Hermite. La spline di Hermite è un polinomio di grado 3 derivabile una volta sola per tanto il suo andamento sarà continuo ma non lo sarà la sua curvatura. Il polinomio presenta 4 coefficienti incogniti e avremo per tanto bisogno di 4 equazioni per chiudere il sistema e poterlo risolvere. Considerando che la spline unisce i punti $(xi,yi)$ e $(x{i+1},y{i+1})$, le prime due condizioni si ottengono imponendo il passaggio della spline per i due punti considerati: $P(xi) = yi$ e $P(x{i+1}) = y{i+1}$. Ma questo ci porta alla considerazione che mancano ancora 2 equazioni per chiudere il sistema. Le condizioni da imporre sono ai punti estremi dell’intervallo e riguardano il valore della derivata prima in quei due punti: $P'(xi) = y'i$ e $P'(x{i+1}) = y'{i+1}$.
Ma se volessimo di più? Se volessimo trovare un’espressione che ci dia anche una derivata seconda continua dobbiamo trovare una nuova formulazione. La spline di tipo cubico è quella che fa al caso nostro. Date $n$ misurazioni $(xi, yi)$, possiamo definire $n-1$ polinomi cubici $Pi(x)$ per ogni intervallo $[xi, x{i+1}]$. Ogni polinomio cubico ha 4 coefficienti, per un totale di $4(n-1)$ incognite da risolvere. Le condizioni per garantire la continuità e la derivabilità fino alla seconda derivata nei punti interni $x1, \dots, x{n-2}$ forniscono $3(n-2)$ equazioni. Le condizioni di passaggio per i punti $yi$ forniscono altre $2(n-1)$ equazioni. Il totale delle condizioni al contorno è di $4n-6$ a dispetto dei $4n-4$ coefficienti del nostro sistema (considerando che per $n$ punti ci sono $n-1$ intervalli e quindi $n-1$ polinomi). Altre due condizioni al contorno sono dunque richieste per definire univocamente le spline cubiche naturali, come ad esempio l'annullamento della seconda derivata ai punti estremi, o l'imposizione della pendenza ai punti estremi.
Altre varianti di spline includono le spline di Bézier, che sono ampiamente utilizzate nella grafica computerizzata e nel design CAD. Queste spline sono definite da un insieme di punti di controllo che guidano la forma della curva senza necessariamente passarci attraverso.
Nell’equazione scritta sopra (per le spline di Bézier, sebbene l'esempio specifico non sia fornito nel testo originale, il concetto è applicabile) $Pi$ rappresentano gli $n$ punti di controllo presenti nei nostri dati mentre $N{i,p}$ sono coefficienti che dipendono dal punto i-esimo e dal grado $p$ del polinomio e possono essere calcolati mediante le formule ricorsive di Cox - De Boor. Per risolvere il problema della curva di Bézier dobbiamo trovare un set di coefficienti, detti punti di controllo, che servono per definire la curva. Diversi metodi possono essere utilizzati, da quelli più semplici come l’interpolazione lineare a quelli più elaborati come le spline e le b-spline.
Interpolazione nei Convertitori Digitale-Analogico (DAC)
I convertitori digitale-analogico (DAC) sono dispositivi fondamentali in quasi tutti i sistemi elettronici che gestiscono segnali audio o di controllo. Il loro ruolo principale è quello di tradurre un segnale digitale discreto (una sequenza di numeri) in un segnale analogico continuo (una tensione o corrente variabile nel tempo). L'interpolazione gioca un ruolo critico in questo processo, specialmente nei DAC moderni ad alte prestazioni.
Ogni volta che ascolti musica in digitale - da Spotify, da un file FLAC, da un CD o da un lettore di rete - c’è un componente che lavora in silenzio per rendere possibile tutto: il DAC, ovvero il convertitore digitale-analogico. Senza di lui, il tuo amplificatore non sentirebbe nemmeno un segnale. Eppure il DAC è uno dei componenti più sottovalutati in assoluto. In breve: il DAC è il traduttore tra il mondo digitale - dove la musica è archiviata - e il mondo analogico - dove la musica si ascolta. Ogni sistema audio digitale ne ha uno: la qualità di quel componente determina la qualità della traduzione.
I DAC integrati nei dispositivi di uso comune come smartphone, computer o lettori CD sono spesso progettati per contenere i costi e possono essere soggetti a interferenze elettromagnetiche. Un DAC esterno dedicato, utilizzando componenti di qualità superiore e operando in un ambiente elettrico più pulito, mira a offrire un suono più dettagliato, uno stage più ampio e una significativa riduzione del rumore di fondo.
Parametri Tecnici Chiave nei DAC
Quando si confrontano diversi DAC, è importante comprendere alcuni parametri tecnici fondamentali:
- Bit Depth (Profondità di Bit): Indica quanti livelli di ampiezza può rappresentare il segnale digitale. Un CD standard usa 16 bit (65.536 livelli). I file hi-res arrivano a 24 o 32 bit (milioni di livelli) per una rappresentazione molto più fedele dell’onda sonora originale.
- Sample Rate (Frequenza di Campionamento): Indica quante volte al secondo il segnale viene "fotografato". Un CD usa 44,1 kHz (44.100 campioni al secondo). I formati hi-res arrivano a 96, 192 o persino 768 kHz. Un DAC di qualità può gestire tutte queste risoluzioni senza degradare il segnale.
- Chip DAC: Il cuore fisico del DAC è il chip di conversione. I costruttori dominanti nel mercato hi-fi includono ESS Technology (serie Sabre), AKM (Asahi Kasei Microelectronics) e Texas Instruments / Burr-Brown. Ognuno ha un carattere sonoro riconoscibile: ESS Sabre è analitico e dettagliato; AKM offre un suono più "caldo" e musicale; Burr-Brown è equilibrato e naturale. Tuttavia, il chip è importante, ma non è tutto; l’implementazione circuitale intorno al chip - alimentazione, stadio di uscita, qualità dei condensatori, schermatura - conta almeno quanto il chip stesso.
- Jitter: È una variazione temporale nel segnale digitale che si traduce in imprecisione nella conversione, manifestandosi come un leggero "sfocamento" del suono. I DAC di qualità superiore utilizzano oscillatori a basso jitter e tecnologie di sincronizzazione asincrona per eliminarlo.
L'Interpolazione nei DAC Moderni
Nei DAC ad alta risoluzione, l'interpolazione digitale viene spesso utilizzata per aumentare il numero di campioni prima della conversione analogica. Invece di convertire direttamente i dati di ingresso (ad esempio, a 44.1 kHz), il segnale digitale viene prima "interpolato" per creare campioni intermedi. Ad esempio, un DAC con un filtro di sovracampionamento (oversampling filter) può aumentare la frequenza di campionamento da 44.1 kHz a 176.4 kHz (4x) o 705.6 kHz (16x).
Fig. al valore della parola digitale di ingresso. ingresso. ingresso di n = 3 bit. un intervallo di tempo finito. Fig. corrispondente parola di ingresso. combinazioni della parola d’ingresso P. =P1=P0) La parola di ingresso equivale al decimale O. l'ingresso equivale al decimale 1. variazione minima (un solo bit) della parola di ingresso. quando P1 = 1 e tutti gli altri bit sono nulli. al decimale 2. d’ingresso a quella immediatamente successiva. chiamata quanto e indicata con Q. raccogliendo il termine 2n. /23+… /23+… ; Pn-2=Pn-3=¼ =P1=P0=0). =P1= P0=1). esempio, al caso in cui n=3. massimo valore dell'uscita.
L'interpolazione digitale permette di spostare le frequenze spettrali indesiderate (aliasing) a frequenze molto più elevate, rendendo il filtro analogico anti-immagine necessario dopo la conversione D/A molto più semplice e con una pendenza minore (meno ripido). Questo filtro analogico, detto anche filtro "anti-spurie" o "anti-immagini", è cruciale per rimuovere artefatti indesiderati generati dal processo di conversione e sovracampionamento.
Ad esempio, un DAC con un fattore di sovracampionamento di 16x prende i dati originali, li interpola per creare 16 campioni per ogni campione originale, e poi li passa attraverso un filtro digitale complesso. Questo filtraggio digitale a pendenza dolce è molto più facile da implementare rispetto a un filtro analogico a pendenza ripida che sarebbe necessario se non si utilizzasse il sovracampionamento. Dopo la conversione D/A, un semplice filtro analogico passa-basso rimuove le frequenze indesiderate sopra la banda audio.
Progettazione di Sistemi DAC: Considerazioni sui Riferimenti di Tensione e l'Error Budget
Quando si progetta un sistema che include un DAC, la scelta del riferimento di tensione è di primaria importanza. Questo riferimento definisce la scala per la conversione da valori digitali a valori analogici. La precisione e la stabilità di questo riferimento influenzano direttamente l'accuratezza complessiva del DAC.
Quando si decide un riferimento di tensione per un'applicazione come un convertitore da digitale ad analogico, la prima cosa che è assolutamente indispensabile valutare è l'alimentazione del convertitore ma è anche necessario dimensionare tutti gli intervalli (ranges) di tensione che si possono utilizzare. Per semplificare il progetto, per ciascuno dei casi suddetti sono stati già scelti gli intervalli di riferimento in modo tale che il guadagno d'uscita per ciascuno di essi non sia una variabile sulla quale effettuare delle scelte di "compromesso" (trade-off). Prima di tutto è necessario decidere quali siano il massimo valore d'uscita nonché l'intervallo di alimentazione. Alcuni convertitori D-A non consentono l'inserimento del riferimento in modo tale da sfruttare l'intera dinamica, ovvero andare "rail-to-rail". Questa possibilità è certamente da privilegiare perché rende, virtualmente, molto meglio distinte le soglie per ciascun valore convertito. Di fatto, tale considerazione non può mettere tutti d'accordo ma è evidente che le differenze saranno sempre dell'ordine del decimo di valore. Inoltre, è necessario scegliere il più piccolo valore di resistenza di ingresso al convertitore. È anche possibile utilizzare il massimo valore di tensione proveniente dall'alimentazione poiché questo sarà un parametro utile per dimensionare la tensione di riferimento. Il valore di guadagno in uscita calcolato viene, spesso, fornito da un amplificatore operazionale esterno.
Si tratta di una soluzione a basso costo e con perdita nell'accuratezza; per questo progetto la tensione di alimentazione VDD è fissata a 5 V ed il range di uscita è fissato da 0 a 2,5 V. Pertanto, viene utilizzato un riferimento a 2,5 V ed un DAC con guadagno unitario. In alcuni progetti, i pin OUT ed FB sono cortocircuitati. Viene scelto un riferimento a 2,5 V per l'esempio di progetto B. Il guadagno del componente viene fissato ad 1.638 ed il valore di riferimento per il range di tensione d'uscita finale è 4.096V. Se viene scelto un riferimento di tensione più basso è possibile utilizzare un convertitore diverso, ad esempio un MAX5171; in questo caso il guadagno può essere impostato allo stesso valore ma questa volta è necessario utilizzare una rete resistiva in uscita. È importante notare che il minimo valore assunto da VDD è pari a 4,95 V. C'è da dire che il più grande riferimento di tensione utilizzabile è pari a 4,95 V - 1,4 V = 3,55 V, visto e considerato che il riferimento in ingresso al convertitore è limitato al valore VDD-1,4V.
Il terzo progetto è un esempio di utilizzo di un convertitore il cui guadagno è stato impostato pari al valore 2. Da ciò ne discende che il riferimento è fisso a 2.048V, il che permette di raggiungere un valore d'uscita di fondo scala nominale pari a 4.096V. Questa tensione deve necessariamente superare il valore di progetto imposto pari a 4.000V in modo tale che la calibrazione del guadagno possa essere utilizzata per scalare il valore di tensione nell'intervallo che va da 0 a 4V. Questo progetto, che peraltro presenta uno scarso fenomeno di “drift”, viene calibrato in maniera molto semplice ed ha anche la possibilità di implementare delle "opzioni" sul riferimento di tensione se l'integrato in uso diventa un modello specifico. Si tratta di una soluzione alimentata a batteria, di una discreta precisione e che funziona a bassa tensione. Il valore minimo dell'alimentazione è, infatti, fisso a 2,7 V in maniera tale che il più grande valore di tensione di riferimento utilizzabile sia pari a 2,7 V-1,4V = 1,3V. È molto importante che la tensione di riferimento "di caso peggiore" non superi il valore di 1,3 V in maniera tale da non superare le specifiche del riferimento di tensione in ingresso al convertitore.
Per ciascuno degli esempi, vengono riportati tutti i valori di caduta di tensione di riferimento; ciascuno di questi è ben al di sotto di 200mV, come spesso accade per gli integrati di specifici produttori. Dato che il valore alto di riferimento di tensione in ingresso della maggior parte dei convertitori di questa casa è pari a VDD-1,4V, la caduta di tensione può, generalmente, essere "ignorata" per questi progetti se il convertitore ed il riferimento di tensione sono entrambi utilizzati in riferimento allo stesso valore di tensione positiva.
Ci sono, in generale, molti fattori da considerare quando si sceglie, o meglio si decide, il riferimento migliore per ciascun progetto. Tuttavia sarebbe incorretto dire che questi siano gli unici interessanti; tutt’altro, invece, succede nella realtà in cui il tipo di package, il range di temperatura di funzionamento, il costo per unità, le dimensioni, le correnti di quiescenza e tanti altri fattori devono necessariamente essere presi in considerazione.
Alla scoperta del DAC: cos'è? come funziona? Come sceglierne uno adatto al nostro impianto?
L'Analisi dell'Error Budget
Quando si progetta un sistema digitale-analogico, è cruciale effettuare un'analisi dell'errore (error budget analysis). Questa analisi quantifica tutti i potenziali errori che possono influenzare la precisione finale dell'uscita analogica. Gli errori possono derivare da varie fonti:
- Precisione Iniziale del Riferimento: L'errore intrinseco del componente di riferimento di tensione al momento della produzione.
- Deriva di Temperatura: Come il valore del riferimento cambia con le variazioni di temperatura.
- Regolazione di Linea (Line Regulation): Come la tensione di uscita del riferimento cambia al variare della tensione di alimentazione del riferimento stesso.
- Regolazione di Carico (Load Regulation): Come la tensione di uscita del riferimento cambia al variare della corrente assorbita dal circuito collegato.
- Rumore: Variazioni casuali nella tensione di uscita del riferimento.
- Errori del DAC: Questi includono l'errore di offset (scala zero), l'errore di guadagno (scala fondo), la non linearità integrale (INL) e la non linearità differenziale (DNL).
Questi errori vengono spesso espressi in parti per milione (ppm) o in LSB (Least Significant Bit), che è l'unità di misura corrispondente al valore minimo rappresentabile dal DAC dato il suo numero di bit.
In questa fase tutto il lavoro svolto in maniera preliminare prende corpo in una soluzione progettuale definita. Ciascuno degli esempi riportati viene analizzato con particolare riferimento alle specifiche di progetto ed è una scelta intelligente effettuare l'analisi "error-budget" riferendoci all'errore conteggiato in parti per milione. Lo abbiamo già fatto in precedenza, utilizzando il suo acronimo ppm, ed è utile continuare a farlo perché in pratica quello che analizziamo è la millesima parte di una misura già data in millesimi, ad esempio mV. Quest'ultima scelta risulta piuttosto intelligente quando quello che si vuol fare è mettere subito in evidenza quale sarà il numero effettivo di bit disponibili per la conversione, conteggiati che siano stati tutti gli errori che intervengono. Se si assume che l'amplificatore in uscita al convertitore abbia un guadagno pari a 2, entrambi i contributi di errore saranno scalati per questo fattore. Grazie a questa tabella sarà possibile calcolare, o meglio valutare, gli errori di caso peggiore, gli errori quadratici medi, i margini di errore nel caso peggiore ed i margini di errore nel caso RSS (Root-sum-square).
Ad esempio, in un progetto mirato a contenere i costi, un riferimento da 2,5 V affetto da un errore di precisione dello 0,4% (4000 ppm) rappresenta una sfida. In queste condizioni risulta piuttosto difficile dimensionare un progetto di qualità. La tabella mostra un'accuratezza iniziale, nonché un errore sul riferimento dovuto alla temperatura, di 8,4 LSB.
Soluzioni progettuali più avanzate per garantire prestazioni elevate includono riferimenti realizzati con diodi Zener integrati, che offrono coefficienti di temperatura molto bassi, qualità notevole, e una rumorosità contenuta. Questi dispositivi dimostrano anche una buona accuratezza, che può essere ulteriormente migliorata attraverso la calibrazione del guadagno del DAC, permettendo di impostare la tolleranza sul valore del riferimento a zero.
Un altro aspetto critico è la capacità dei componenti di pilotare carichi adeguati. I riferimento di tensione devono fornire una corrente sufficiente senza una significativa caduta di tensione. I calcoli sono presto fatti, visto che parliamo di 2,5V/18kOhm= 140 µA. La scelta, comunque, può ricadere su dispositivi specifici per via del fatto che il coefficiente di temperatura è pari a 70ppm. Questo valore risulta ben inferiore alla soglia richiesta di 122ppm.
Per un progetto che prevede un'alimentazione da 12 V, è necessario utilizzare convertitori che necessitano di essere alimentati ad almeno 8 V. In questo caso si utilizzano dispositivi che dimostrano di avere un basso coefficiente di temperatura, pari a 5ppm. Entrambi gli integrati visti in questo caso hanno un valore di accuratezza iniziale pari a 2 mV (977ppm); questa specifica, se il valore di riferimento è fisso a 2,048 V, non è un problema perché l'intervallo di tensioni d'uscita va da zero a 4 V e la calibrazione del guadagno viene comunque prevista in fase progettuale. L'accuratezza iniziale del riferimento viene imposta pari a zero. Inoltre, entrambi gli integrati possono produrre in uscita una corrente pari a 5mA e pertanto sono perfettamente in grado di pilotare carichi con corrente di riferimento pari a 293 µA. Se si sceglie di seguire lo stesso approccio utilizzato negli altri esempi, l'errore totale per questo progetto risulta essere pari a 3907ppm. Questo valore risulta dal semplice calcolo 106 × 16/4095. In un intervallo di temperature che va dai +15°C ai +45°C è possibile tollerare un coefficiente di temperatura pari a 130,2ppm/°C.
Anche qui, la scelta può ricadere su diverse soluzioni, ad esempio quelle che hanno un valore di "quiescent current" pari a 35µA che è un valore di grande interesse visto che questo progetto deve essere orientato ad un basso consumo di potenza. Se si guarda con attenzione alle specifiche, si nota che il coefficiente di temperatura è pari al 1050ppm. Considerato che l'errore iniziale è di 3200ppm, si arriva ad un contributo totale pari a 4250ppm e questo valore risulta superare di più di 300ppm l'errore massimo consentito.
Sistemi di Controllo e il Ruolo del DAC
I DAC giocano un ruolo fondamentale anche nei sistemi di controllo automatico, in particolare nei sistemi a loop chiuso, a loop aperto e nei sistemi "set and forget".

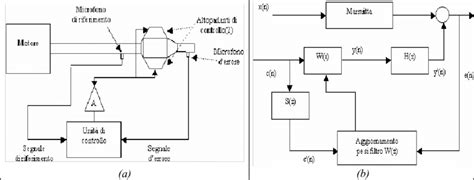

Sistemi a Loop Chiuso: In questi sistemi, un sensore misura un parametro fisico (es. temperatura, velocità) e invia i dati a un controller. Il controller confronta il valore misurato con il valore desiderato (setpoint) e, se necessario, invia un segnale al DAC per regolare un attuatore (es. valvola, motore). Il DAC, posizionato nel percorso di "feedforward", genera una tensione analogica che viene amplificata per comandare l'attuatore. L'ADC nel percorso di "feedback" misura l'effetto della regolazione, permettendo al sistema di correggere gli errori e raggiungere la stabilità desiderata. L'errore di non linearità integrale (INL) del DAC è automaticamente compensato dal feedback, a patto che il DAC sia monotonico (l'uscita aumenta sempre o rimane uguale all'aumentare del codice digitale).
Sistemi a Loop Aperto: Questi sistemi non hanno un percorso di feedback e si basano esclusivamente sulla precisione del segnale di controllo generato. Il DAC comanda direttamente un componente, come un regolatore di tensione. La risoluzione del DAC è cruciale qui, determinando l'entità delle regolazioni possibili. Ad esempio, un DAC a 16 bit con un riferimento di 5V ha un LSB di soli 76µV, consentendo regolazioni molto fini. Parametri come offset, errore di guadagno e stabilità rispetto a tempo e temperatura sono critici in questi sistemi.
Sistemi "Set and Forget": Questi sistemi vengono calibrati una volta sola (es. al momento dell'installazione) e poi operano in modalità loop aperto. La stabilità dei parametri del DAC (deriva di guadagno, offset, riferimento) diventa fondamentale dopo la calibrazione iniziale.
La scelta del DAC appropriato dipende dalla specifica applicazione: per regolazioni approssimative, DAC a 8 o 10 bit possono essere sufficienti, mentre per regolazioni di precisione sono preferibili DAC a 12, 16 o anche 18 bit. La qualità della matrice di Vandermonde, la precisione dei coefficienti e la gestione delle oscillazioni sono aspetti critici nella progettazione di DAC ad alta fedeltà.
I DAC sono quindi componenti versatili, essenziali sia per la riproduzione audio di alta qualità che per il controllo preciso di processi industriali e sistemi automatici. La loro progettazione richiede una profonda comprensione dei principi matematici di interpolazione, delle caratteristiche dei componenti elettronici e delle complessità dell'analisi dell'error budget per garantire prestazioni ottimali.
