Lo smontaggio del piantone dello sterzo, in veicoli come la Volkswagen, è un'operazione complessa che richiede attenzione e una conoscenza specifica delle componenti coinvolte. Sebbene l'esempio fornito si riferisca a una Smart ForTwo Passion del 2004, le dinamiche di smontaggio e le problematiche correlate, specialmente per quanto riguarda i sensori di angolo di sterzo con ESP, possono presentare similitudini con altri veicoli, inclusi i modelli Volkswagen. Comprendere le procedure e i potenziali rischi è fondamentale per evitare danni e garantire la sicurezza del veicolo.
Il Piantone dello Sterzo: Componenti e Funzionamento

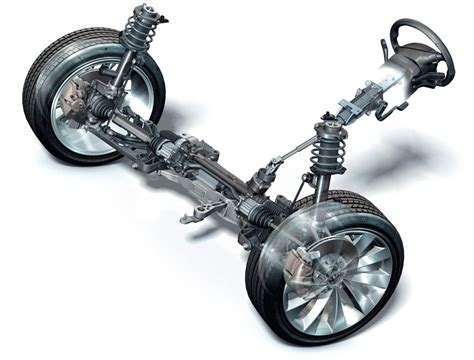

Il piantone dello sterzo è un componente cruciale del sistema di sterzo di un veicolo, che collega il volante alle ruote. La sua funzione principale è trasmettere il movimento rotatorio del volante alla scatola dello sterzo, la quale, a sua volta, converte questo movimento in un'azione lineare che orienta le ruote. All'interno del piantone, o in prossimità di esso, sono spesso integrati diversi sensori e meccanismi essenziali per la sicurezza e la funzionalità del veicolo.
Una delle componenti chiave, menzionata nel caso della Smart, è la crociera alla base del piantone dello sterzo. Questa giunzione cardanica permette un certo grado di flessibilità e angolazione, compensando i disallineamenti tra il piantone e la scatola dello sterzo e facilitando la trasmissione del movimento. Il suo bloccaggio, come descritto nell'esperienza, può causare un indurimento del volante, rendendo la guida difficile e potenzialmente pericolosa.
Il Sensore di Angolo di Sterzo con ESP: Una Componente Critica

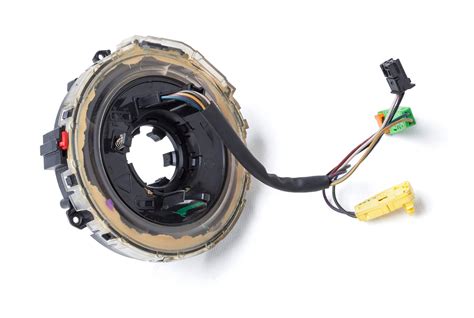

Il sensore di angolo di sterzo, spesso integrato con il sistema di controllo elettronico della stabilità (ESP), è una parte vitale dei moderni sistemi di sicurezza automobilistica. Questo sensore rileva la posizione angolare del volante, fornendo dati cruciali alla centralina elettronica del veicolo. La centralina utilizza queste informazioni, insieme ad altri dati provenienti da sensori di velocità delle ruote e accelerazione laterale, per determinare se il veicolo sta perdendo aderenza e per attivare l'ESP. Il sistema ESP interviene frenando selettivamente le singole ruote e/o riducendo la potenza del motore per aiutare il conducente a mantenere il controllo del veicolo in situazioni di emergenza, come sbandate o perdite di aderenza.
Nel caso specifico della Smart ForTwo Passion del 2004, il sensore di angolo di sterzo con ESP è posizionato sotto il volante. La sua natura delicata e la calibrazione precisa sono evidenti dal fatto che, una volta smontato, può andare fuori asse e non essere più rimontabile correttamente, compromettendo il funzionamento dell'ESP e potenzialmente causando problemi più gravi al veicolo. Questo evidenzia l'importanza di procedere con estrema cautela e, idealmente, con l'assistenza di personale qualificato.
ESP Bosch - Come funziona
Procedure Preliminari per lo Smontaggio del Piantone dello Sterzo
Prima di tentare qualsiasi smontaggio del piantone dello sterzo su un veicolo Volkswagen o simile, è fondamentale seguire alcune procedure preliminari per garantire la sicurezza e minimizzare il rischio di danni.
Scollegamento della Batteria: Questa è la prima e più importante precauzione. Scollegare il polo negativo della batteria per almeno 15-30 minuti per disattivare il sistema airbag. L'attivazione accidentale dell'airbag durante le operazioni di smontaggio può causare lesioni gravi. Attendere un tempo adeguato garantisce che tutti i condensatori del sistema airbag si scarichino completamente.
Messa in Sicurezza del Veicolo: Parcheggiare il veicolo su una superficie piana e stabile. Azionare il freno di stazionamento e, se necessario, bloccare le ruote con cunei per prevenire movimenti accidentali.
Posizionamento delle Ruote: Assicurarsi che le ruote anteriori siano dritte e che il volante sia centrato. Questo aiuta a mantenere la corretta posizione del sensore di angolo di sterzo e della spirale dell'airbag, se presente, riducendo il rischio di disallineamenti.
Strumenti Necessari: Raccogliere tutti gli strumenti necessari, che potrebbero includere chiavi a bussola di varie dimensioni, cacciaviti, estrattori per volante, attrezzi per rimuovere le plastiche interne e, possibilmente, un manuale di officina specifico per il modello Volkswagen in questione.
Smontaggio del Volante e del Piantone dello Sterzo (Principi Generali)
Sebbene la procedura specifica possa variare leggermente tra i diversi modelli Volkswagen, i principi generali per lo smontaggio del volante e del piantone dello sterzo rimangono simili.
Rimozione del Volante
Accesso all'Airbag: Solitamente, ci sono viti o fermi sul retro o sui lati del volante che fissano il modulo airbag. Utilizzare un cacciavite o l'attrezzo appropriato per sganciare questi fermi e rimuovere delicatamente il modulo airbag.
Scollegamento dell'Airbag: Una volta rimosso il modulo, scollegare i connettori elettrici dell'airbag. Prestare la massima attenzione per non danneggiare i cavi o i connettori.
Rimozione del Volante: Al centro del volante si trova un dado di fissaggio. Svitare questo dado. A volte, potrebbe essere necessario un estrattore per volante per rimuovere il volante dall'albero dello sterzo, specialmente se è molto serrato o bloccato dalla ruggine. Marcare la posizione del volante rispetto all'albero dello sterzo prima di rimuoverlo può aiutare nel rimontaggio per mantenere il corretto allineamento.
Smontaggio del Piantone dello Sterzo
Accesso al Piantone: Rimuovere le plastiche del cruscotto e i pannelli sotto il volante che coprono il piantone dello sterzo. Questo potrebbe richiedere lo smontaggio di diverse viti e clip.
Scollegamento dei Connettori Elettrici: Il piantone dello sterzo è collegato a numerosi connettori elettrici per interruttori del tergicristallo, indicatori di direzione, bloccasterzo elettronico e, come nel caso esposto, il sensore di angolo di sterzo. Scollegare attentamente tutti questi connettori, prendendo nota della loro posizione o scattando fotografie per facilitare il rimontaggio.
Rimozione della Crociera o Giunto Inferiore: La crociera, o giunto cardanico inferiore, collega il piantone dello sterzo alla scatola dello sterzo. Solitamente è fissata con una o più viti. Allentare o rimuovere queste viti e disconnettere il giunto. Questo passaggio può essere particolarmente ostico se la crociera è bloccata o arrugginita.
Scollegamento del Piantone dal Telaio: Il piantone dello sterzo è fissato alla carrozzeria del veicolo tramite supporti o staffe. Svitare i bulloni o i dadi che fissano queste staffe.
Estrazione del Piantone: Una volta scollegato da tutti i suoi punti di fissaggio e connessioni, il piantone può essere estratto con cautela. Fare attenzione a non danneggiare altri componenti durante la rimozione.
Problematiche e Rischi Nello Smontaggio del Sensore di Angolo di Sterzo
L'esperienza con la Smart evidenzia un rischio significativo nello smontaggio del sensore di angolo di sterzo, specialmente se integrato con l'ESP. Il fatto che il sensore sia andato "fuori asse" e non sia stato più possibile rimontarlo correttamente, con conseguente blocco del veicolo e malfunzionamento della centralina, sottolinea la sua delicatezza.
Questo problema è intrinseco alla progettazione di alcuni sistemi di sicurezza. Questi sensori sono spesso calibrati in fabbrica con tolleranze estremamente precise. Anche un leggero spostamento o un'errata manipolazione durante lo smontaggio o il rimontaggio può alterare la loro calibrazione. La centralina del veicolo si affida a questi dati precisi per funzionare correttamente. Se i dati del sensore non sono coerenti o sono fuori dai parametri attesi, il sistema di controllo della stabilità (ESP) non può operare efficacemente. In casi estremi, come quello descritto, la centralina può entrare in modalità di protezione, bloccando il veicolo per prevenire situazioni pericolose.
Il problema si è ulteriormente aggravato nel caso della Smart, dove il ricambio disponibile era un "blocco intero compreso del sensore di angolo di sterzo". Questo indica che il produttore non prevede la sostituzione del solo sensore, ma piuttosto dell'intero gruppo volante/piantone, sottolineando ancora una volta l'importanza della calibrazione e dell'integrazione di queste componenti. Per i veicoli Volkswagen, pur potendo esserci differenze nella disponibilità di ricambi separati, il principio di base della delicatezza e precisione di questi sensori rimane valido.
Calibrazione del Sensore di Angolo di Sterzo Dopo il Rimontaggio
Dopo aver effettuato qualsiasi intervento sul piantone dello sterzo o aver sostituito un sensore di angolo di sterzo, è quasi sempre necessario eseguire una procedura di calibrazione. Questa operazione non può essere fatta manualmente e richiede l'uso di uno strumento diagnostico specifico (scanner OBD-II avanzato) collegato alla centralina del veicolo.
La calibrazione del sensore di angolo di sterzo reimposta il "punto zero" del sensore, insegnando alla centralina la posizione centrale del volante. Se questa calibrazione non viene eseguita correttamente o affatto, il sistema ESP e altri sistemi correlati (come il controllo di trazione, l'ABS avanzato e, in alcuni casi, anche il servosterzo elettrico) potrebbero non funzionare correttamente, generando errori e spie sul cruscotto. In molti veicoli Volkswagen, il processo di calibrazione è essenziale per il ripristino della piena funzionalità del sistema di sterzo e dei sistemi di sicurezza attivi.
ESP Bosch - Come funziona
Considerazioni Finali e Raccomandazioni
L'esperienza riportata con la Smart ForTwo serve da monito per chiunque intenda cimentarsi nello smontaggio del piantone dello sterzo su un veicolo moderno, inclusi i modelli Volkswagen. La complessità dei sistemi elettronici integrati rende queste operazioni non banali e potenzialmente rischiose se non eseguite da personale qualificato.
Affidarsi a Professionisti: Per interventi che coinvolgono il piantone dello sterzo e i sensori di sicurezza, è fortemente raccomandato rivolgersi a officine autorizzate Volkswagen o a meccanici con esperienza specifica sui sistemi elettronici e di sicurezza di questi veicoli. La necessità di strumenti diagnostici specifici per la calibrazione e la delicatezza dei sensori rende il "fai da te" una scelta rischiosa.
Costi vs. Rischi: Il risparmio iniziale nel rivolgersi a un'officina non autorizzata o nel tentare la riparazione in proprio può essere annullato, e ampiamente superato, dai costi derivanti da danni a componenti delicate, come il sensore di angolo di sterzo, o da problemi più gravi alla centralina del veicolo. Nel caso della Smart, il costo potenziale di sostituzione dell'intero blocco piantone/volante dimostra la gravità di tali rischi.
Conoscenza Specifica del Modello: Ogni modello di veicolo, anche all'interno della stessa marca come Volkswagen, può avere peculiarità nel design e nell'integrazione dei sensori. Consultare sempre il manuale di officina specifico per il modello prima di intraprendere qualsiasi operazione.
Sicurezza Prima di Tutto: Un sistema di sterzo malfunzionante o un ESP disattivato compromettono gravemente la sicurezza del veicolo. Non ignorare spie luminose sul cruscotto relative a questi sistemi e far controllare il veicolo immediatamente in caso di anomalie.
Lo smontaggio del piantone dello sterzo su un veicolo Volkswagen non è un'operazione da prendere alla leggera. La presenza di sensori complessi come quello dell'angolo di sterzo con ESP, la cui errata manipolazione può portare a gravi malfunzionamenti del veicolo e a costi di riparazione elevati, impone la massima cautela e, preferibilmente, l'intervento di personale specializzato. La prevenzione di danni e la garanzia della sicurezza operativa del veicolo devono essere le priorità assolute.
