Diagnosi degli Iniettori da Centralina su Fiat Punto 188: Una Guida Approfondita

La Fiat Punto 188, un modello che ha segnato un'epoca per la casa automobilistica italiana, può presentare nel tempo problematiche legate al sistema di iniezione. Comprendere come diagnosticare gli iniettori tramite la centralina è fondamentale per risolvere malfunzionamenti che vanno da una semplice irregolarità del motore a un funzionamento a tre cilindri. Questo articolo esplorerà le cause comuni, i sintomi di avaria e le procedure di diagnosi, con un focus specifico sulla Fiat Punto 188.

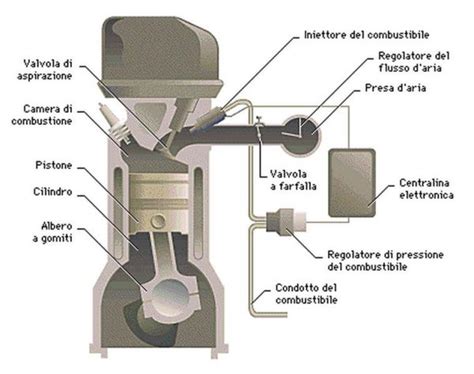

Comprendere il Ruolo degli Iniettori e della Centralina

Gli iniettori del carburante sono componenti essenziali del sistema di alimentazione del motore. La loro funzione principale è quella di spruzzare il carburante in modo preciso all'interno della camera di combustione del motore. Questo processo è fondamentale per garantire che il motore riceva la giusta quantità di carburante al momento giusto, in base alle richieste di guida. La centralina elettronica (ECU - Engine Control Unit) gestisce questo processo, ricevendo informazioni da vari sensori e inviando segnali agli iniettori per ottimizzare la combustione.

Quando si installa una nuova centralina o quando si stacca la batteria, è necessario un nuovo riadattamento dei parametri. Quello che accade è una memorizzazione delle correzioni da effettuare al valore dei sensori nelle varie condizioni di funzionamento, a seconda dei valori di lambda riscontrati. Il campo di correzione ovviamente non è molto ampio, ma è sufficiente a compensare eventuali scostamenti dei parametri dei sensori causati da molteplici fattori, tra cui il più frequente è "l'invecchiamento" del sensore. Infatti, quasi sempre al primo avviamento e durante i primi chilometri, il motore può apparire "ruvido", a volte irregolare.

Segnali di Malfunzionamento degli Iniettori

Il vostro veicolo mostra segni di riduzione delle prestazioni, di funzionamento al minimo irregolare o di scarsa efficienza del carburante? Potrebbe trattarsi di un guasto agli iniettori del carburante. Gli iniettori del carburante svolgono un ruolo cruciale nel fornire la giusta quantità di carburante al motore al momento giusto, ma come qualsiasi altro componente, possono usurarsi con il tempo. Riconoscere tempestivamente i segni di un guasto all'iniettore del carburante può salvarvi da costose riparazioni ed evitare che il vostro veicolo si guasti su strada.

I sintomi più comuni di un guasto agli iniettori includono:

1. Rumori anomali del motore: Un segnale comune di guasto degli iniettori del carburante è la presenza di rumori anomali provenienti dal motore. Questi rumori possono variare da un ticchettio irregolare a un suono simile a un colpo di tosse. Questi rumori possono essere causati da iniettori del carburante che non funzionano correttamente o che spruzzano il carburante in modo irregolare all'interno della camera di combustione.
2. Prestazioni ridotte: Un altro segnale di guasto degli iniettori del carburante è la perdita di potenza del motore. Se il tuo veicolo ha difficoltà a accelerare o sembra meno reattivo del solito, potrebbe essere a causa di iniettori del carburante che non erogano la giusta quantità di carburante. Questo può influire sulle prestazioni globali del motore e rendere la guida meno piacevole. Nel caso specifico della Punto 188, il difetto si manifesta spesso solo quando si accelera molto e fino a circa 2500 giri, per poi tornare a funzionare normalmente.
3. Consumo di carburante elevato: Un altro segnale di guasto degli iniettori del carburante è un consumo di carburante insolitamente elevato. Se noti che il tuo veicolo sta consumando più carburante del solito senza un motivo apparente, potrebbero essere gli iniettori del carburante a causare il problema. Gli iniettori del carburante guasti possono spruzzare una quantità eccessiva di carburante all'interno della camera di combustione, causando un aumento del consumo di carburante.
4. Difficoltà di avviamento: Un altro segnale di guasto degli iniettori del carburante è la difficoltà di avviamento del motore. Se il tuo veicolo fatica ad avviarsi al primo colpo o richiede diversi tentativi prima di accendersi, potrebbe essere a causa di iniettori del carburante che non spruzzano il carburante in modo corretto. Questo può compromettere l'accensione del motore e rendere l'avviamento più difficile.
5. Emissioni anomale: Infine, un segnale di guasto degli iniettori del carburante può essere la presenza di emissioni anomale dallo scarico. Se noti un odore di carburante insolito o fumi neri provenire dallo scarico del tuo veicolo, potrebbe essere a causa di iniettori del carburante che spruzzano una quantità eccessiva di carburante all'interno della camera di combustione.

Diagnosi degli Iniettori tramite Centralina

La centralina elettronica è il cervello del motore e, attraverso la diagnosi, è possibile ottenere preziose informazioni sul funzionamento degli iniettori.

La Procedura di Riadattamento Post-Intervento

Quando si installa una nuova centralina o quando si stacca la batteria, è necessario un nuovo riadattamento dei parametri. Questo processo comporta una memorizzazione delle correzioni da effettuare al valore dei sensori nelle varie condizioni di funzionamento, a seconda dei valori di lambda riscontrati. Il campo di correzione non è molto ampio, ma è sufficiente a compensare eventuali scostamenti dei parametri dei sensori causati da fattori come l'"invecchiamento" del sensore.

Per completare questo adattamento, è sufficiente portare il motore in temperatura e usarlo nell'intero arco di utilizzo, sfruttando tutte le aperture della farfalla. Dopo circa 10-20 chilometri, l'adattamento sarà completato. A volte, per ottimizzare il processo, si consiglia di dare 2-3 colpetti a tavoletta tirando la seconda o la terza marcia. Se i consumi cominciano a crescere o il motore non va pulito, staccare la batteria per mezza giornata può essere utile per forzare un nuovo riadattamento.

Analisi dei Codici di Errore (DTC)

La centralina registra codici di errore (DTC - Diagnostic Trouble Codes) quando rileva anomalie nel funzionamento dei componenti. Per quanto riguarda gli iniettori e il sistema di accensione, alcuni DTC comuni includono:

• P0201 - P0204 (Iniettore Cilindro 1-4 Circuito Aperto/Corto): Questi codici indicano un problema elettrico nel circuito di un iniettore specifico. Potrebbe trattarsi di un cablaggio danneggiato, un connettore difettoso o un problema all'interno dell'iniettore stesso.
• P0300 - P0304 (Rilevamento Mancate Accensioni Cilindro 1-4): Questi codici indicano che la centralina rileva che uno o più cilindri non stanno bruciando correttamente il carburante. Le mancate accensioni possono essere causate da problemi agli iniettori (mancanza di carburante, spruzzo errato), ma anche da problemi alle candele, ai cavi candela, alla bobina di accensione o a problemi meccanici del motore (compressione, valvole).

La centralina, attraverso il sensore di battito in testa e il feedback sulla bobina (sia sul primario che sul secondario), può teoricamente sapere quando ha mandato l'impulso, se il primario l'ha ricevuto e se il secondario l'ha trasmesso. Questo permette di rilevare elettronicamente le mancate accensioni.

Test degli Attuatori e Parametri in Tempo Reale

Una diagnosi più approfondita può essere effettuata utilizzando uno strumento diagnostico compatibile con la Fiat Punto 188. Questo strumento permette di:

• Leggere i codici di errore (DTC): Come menzionato, i DTC forniscono un punto di partenza per la diagnosi.
• Visualizzare i parametri in tempo reale: Monitorare in tempo reale parametri come il tempo di iniezione, la pressione del carburante, la posizione della farfalla, i valori dei sensori lambda, il sensore di giri e il sensore di battito in testa può rivelare anomalie nel funzionamento degli iniettori. Ad esempio, un tempo di iniezione eccessivamente lungo su un cilindro potrebbe indicare un iniettore parzialmente ostruito che richiede più carburante per compensare.
• Eseguire test degli attuatori: La centralina può essere comandata per attivare selettivamente gli iniettori. Questo permette di verificare se ogni iniettore riceve il segnale di attivazione e se funziona meccanicamente. Si possono anche testare le scintille sulle candele collegando le candele ai cavi e posizionandole a massa per verificare l'effettiva presenza di scintilla.

Diagnosi Specifica per Mancate Accensioni

Le mancate accensioni sono un problema comune che può derivare da diverse cause, inclusi gli iniettori. Il meccanismo di rilevamento delle mancate accensioni è il seguente:

Il sensore di giri, lavorando in sinergia con il volano, invia un segnale alla centralina. Quando tutto funziona correttamente, questo segnale è molto veloce e traduce la velocità angolare del pistone. Se il segnale diventa leggermente più "piatto", significa che la velocità angolare del pistone rallenta perché manca la spinta dell'accensione/scoppio. La centralina se ne accorge e invia il codice guasto. Se il segnale di mancate accensioni si prolunga nel tempo, la centralina, per ovvie ragioni, disattiva anche l'iniettore del cilindro interessato. Questo può portare il motore a funzionare a tre cilindri, sia per le mancate accensioni che per la disattivazione dell'iniettore da parte della centralina.

È importante notare che le mancate accensioni possono essere causate anche da una guarnizione della testata andata o da valvole puntate, oltre che, ovviamente, da un iniettore difettoso.

Approfondimenti e Soluzioni Pratiche

Controllo dei Cablaggi e Connessioni

Un aspetto cruciale nella diagnosi degli iniettori è il controllo dei cablaggi e delle connessioni. Bisogna verificare se ci sono dispersioni nei cavi che vanno dalla centralina al portafusibili nel cofano motore e poi alla centralina di iniezione.

Test degli Iniettori

Se la diagnosi elettronica non fornisce un quadro chiaro, è possibile procedere con test più diretti sugli iniettori:

• Controllo visivo: Verificare la presenza di eventuali perdite o danni evidenti sugli iniettori.
• Misurazione della resistenza: Scollegare i connettori degli iniettori e misurarne la resistenza con un multimetro. Valori fuori specifica possono indicare un problema interno all'iniettore.
• Test di flusso e polverizzazione: Se possibile, utilizzare un banco prova per verificare la quantità di carburante erogata da ciascun iniettore e la qualità dello spruzzo.

Nel caso di una Fiat Punto 188, è stato riportato il caso in cui la sostituzione di tutti e 4 gli iniettori con altri provenienti da un'auto funzionante non ha risolto il problema, suggerendo che la causa potesse essere altrove.

Il Ruolo della Pressione Benzina e dei Relè

È fondamentale misurare la pressione della benzina che arriva al flauto degli iniettori. Una pressione insufficiente o instabile può causare problemi di alimentazione e mancate accensioni. Anche il controllo dei relè nel vano motore è importante, poiché un relè difettoso può impedire l'alimentazione degli iniettori o della pompa del carburante.

Sostituzione della Centralina

In alcuni casi, la centralina stessa può essere la causa del problema. Se dopo aver provato una centralina revisionata o "scodificata" il difetto persiste, è probabile che il problema sia altrove. Tuttavia, è importante assicurarsi che la centralina sostituita sia compatibile e correttamente codificata per il veicolo.

Considerazioni sul Motore Fire

Il motore Fire, presente in molte Fiat Punto, è noto per la sua robustezza. Tuttavia, anche questo motore può soffrire di problemi legati all'iniezione. Un esempio di elaborazione spinta di un motore Fire, come quello da 145 CV a 8700 giri misurati al banco, evidenzia l'importanza di un sistema di iniezione e gestione motore impeccabile.

Componenti Correlati da Verificare

Oltre agli iniettori, altri componenti possono causare sintomi simili a un guasto degli iniettori:

• Sensore Giri (Ruota Fonica): Situato vicino alla ruota fonica (sull'albero motore o sull'albero a camme), questo sensore fornisce alla centralina la velocità di rotazione del motore. Un segnale errato può causare mancate accensioni e irregolarità.
• Sensore Pressione Assoluta (MAP): Montato solitamente sul collettore di aspirazione, questo sensore misura la pressione atmosferica o la depressione nel collettore, influenzando il calcolo della quantità di carburante da iniettare.
• Sensore Temperatura Motore: Questo sensore fornisce alla centralina la temperatura del liquido di raffreddamento, fondamentale per la gestione della carburazione a freddo e a caldo.
• Bobine di Accensione e Cavi Candela: Sebbene i cavi candela e le bobine non sempre facciano accendere la spia MIL (Malfunction Indicator Lamp), problemi a questi componenti possono causare mancate accensioni e malfunzionamenti del motore.
• Guarnizione Testata e Valvole: Come accennato, problemi alla guarnizione della testata o valvole che non chiudono correttamente possono causare perdite di compressione e mancate accensioni.
• Pompa Carburante e Filtro Carburante: Una pompa del carburante debole o un filtro intasato possono non fornire la quantità di carburante necessaria, portando a problemi di alimentazione.

Prevenzione e Manutenzione

La prevenzione è sempre meglio che curare, e questo vale anche per il guasto degli iniettori del carburante.

1. Utilizzare carburante di alta qualità: Utilizzare sempre carburante di alta qualità da stazioni di servizio affidabili. Il carburante di bassa qualità può contenere impurità che possono danneggiare gli iniettori del carburante nel tempo.
2. Seguire le raccomandazioni di manutenzione: Seguire le raccomandazioni di manutenzione del veicolo, compreso il cambio regolare dei filtri del carburante.
3. Utilizzare additivi per il carburante: L'uso regolare di additivi per il carburante, specifici per la pulizia degli iniettori, può aiutare a mantenere puliti gli iniettori e prevenire l'accumulo di depositi di carbonio.

Quando Rivolgersi a un Professionista

Mentre alcuni problemi degli iniettori possono essere diagnosticati e risolti con interventi fai-da-te, ci sono situazioni in cui è necessario rivolgersi a un professionista. Se non si possiedono le competenze meccaniche o diagnostiche necessarie, è consigliabile affidarsi a un meccanico qualificato. La diagnosi e la riparazione degli iniettori del carburante possono richiedere strumenti specializzati e conoscenze approfondite.

Riconoscere i segnali di guasto degli iniettori è fondamentale per prevenire danni maggiori al motore e costose riparazioni. Se il tuo veicolo mostra segni di prestazioni ridotte, consumo di carburante elevato o rumori anomali provenienti dal motore, potrebbe essere a causa di iniettori del carburante guasti. Seguendo le indicazioni di questo articolo, sarai in grado di identificare questi sintomi e di affrontare il problema in modo efficace.
