Trasformatori per Altoparlanti AMI Jukebox: Schema e Funzionamento

I trasformatori sono componenti essenziali in molti circuiti elettrici, e il loro ruolo diventa particolarmente significativo nel contesto dell'audio, specialmente in dispositivi d'epoca come i jukebox AMI. Questi dispositivi statici trasferiscono energia tra circuiti tramite induzione elettromagnetica, senza una connessione diretta tra gli avvolgimenti primario e secondario, fornendo così un isolamento elettrico fondamentale. Un trasformatore può aumentare (step-up) o diminuire (step-down) la tensione di un segnale, o semplicemente fornire isolamento, mantenendo il rapporto di spire tra primario e secondario a 1:1.

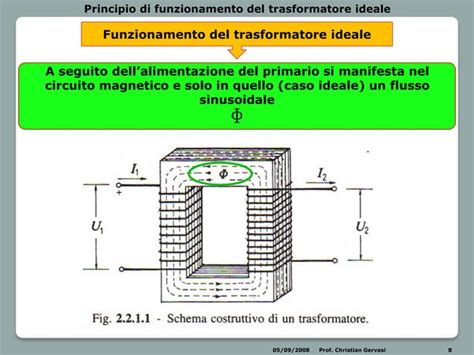

Principio di funzionamento del trasformatore

Il Trasformatore Audio: Un Componente Cruciale

Un trasformatore audio è progettato per ricevere un segnale di ingresso sinusoidale e convertirlo in un segnale di uscita, operando su una vasta gamma di frequenze, tipicamente tra 20 Hz e 20 kHz. Questo processo di conversione avviene attraverso bobine di filo di rame isolate (avvolgimenti) avvolte attorno a un nucleo di ferro magnetico. La proprietà di isolamento offerta dal trasformatore audio è vitale per separare gli altoparlanti di uscita o il circuito audio dal sistema di amplificazione.

Oltre all'isolamento, i trasformatori audio possono modificare i livelli di tensione e corrente. Un trasformatore step-up aumenta la tensione o il livello di corrente per pilotare carichi elevati, mentre un trasformatore step-down riduce la tensione e aumenta la corrente in uscita. Questa capacità è fondamentale per gli altoparlanti, che rappresentano un carico significativo e richiedono corrente e tensione adeguate per produrre una vibrazione sonora ottimale.

Adattamento dell'Impedenza e Trasferimento di Potenza

Una delle funzioni più importanti del trasformatore audio è l'adattamento dell'impedenza. Quando l'uscita di un circuito è collegata all'ingresso di un altro, è cruciale che le impedenze corrispondano per garantire il massimo trasferimento di potenza. Un trasformatore di adattamento dell'impedenza converte un'impedenza di uscita più alta in un'impedenza più bassa per pilotare un altoparlante a bassa impedenza o un altro dispositivo.

Negli altoparlanti moderni, l'impedenza varia generalmente da 4 a 16 ohm (comunemente 4, 8 o 16 ohm), mentre gli amplificatori a transistor o a stato solido possono avere un'impedenza di uscita di 200-300 ohm. Negli amplificatori valvolari o a valvole d'epoca, come quelli presenti nei jukebox AMI, la tensione di uscita può raggiungere i 300 V con un'impedenza di 3k ohm. In questi casi, un trasformatore di adattamento dell'impedenza è indispensabile per convertire l'alta impedenza in bassa impedenza, e per adeguare tensione e corrente al livello necessario per pilotare direttamente un altoparlante.

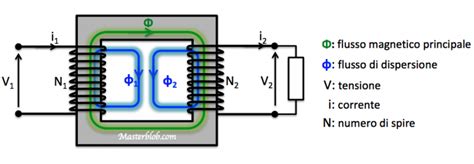

Diagramma di un trasformatore di adattamento dell'impedenza

Costruzione e Funzionamento del Trasformatore Audio

Un trasformatore audio offre una funzione bidirezionale tra i suoi avvolgimenti primario e secondario, il che significa che il lato primario può essere usato come secondario e viceversa. Questa flessibilità permette al trasformatore di fornire una perdita di segnale in una direzione e un guadagno di segnale nella direzione inversa, o viceversa, a seconda della configurazione.

Rapporto di Spire e di Tensione

Un trasformatore può avere più avvolgimenti sia sul lato primario che secondario. Il rapporto tra il numero di spire nell'avvolgimento primario (Np) e il numero di spire nel secondario (Ns) è definito come il rapporto di spire. Questo rapporto determina anche il rapporto di tensione tra primario e secondario, poiché la tensione è direttamente proporzionale alle spire degli avvolgimenti.

La formula fondamentale è:$$NP / NS = VP / VS$$Dove $NP$ è il numero di spire primarie, $NS$ è il numero di spire secondarie, $VP$ è la tensione primaria e $VS$ è la tensione secondaria.

Rapporto di Impedenza

L'impedenza è un fattore cruciale per i trasformatori di adattamento dell'impedenza. Il rapporto di impedenza tra primario e secondario può essere calcolato utilizzando il rapporto di spire o il rapporto di tensione. Per calcolare il rapporto di impedenza, è necessario elevare al quadrato il rapporto di spire o il rapporto di tensione del trasformatore.

La formula per il rapporto di impedenza è:$$ZP / ZS = (NP / NS)^2 = (VP / VS)^2$$Dove $ZP$ è l'impedenza primaria e $ZS$ è l'impedenza secondaria.

Ad esempio, un trasformatore con un rapporto di 4:1 per spire o tensione può fornire un rapporto di impedenza di 16:1.

TRASFORMATORE | Il suo Funzionamento e la Spiegazione in 3D

Esempio Pratico

Consideriamo un trasformatore con un rapporto di 25:1 utilizzato per bilanciare l'uscita di un amplificatore di potenza con un altoparlante. Se l'amplificatore fornisce un'impedenza di uscita di 100 ohm, possiamo calcolare l'impedenza nominale dell'altoparlante necessaria per il massimo trasferimento di potenza.

Usando la formula del rapporto di impedenza:$$ZP / ZS = (NP / NS)^2$$Sappiamo che $ZP = 100 \Omega$ e $NP / NS = 25 / 1$.Quindi:$$100 \Omega / ZS = (25 / 1)^2$$$$100 \Omega / ZS = 625$$$$ZS = 100 \Omega / 625$$$$Z_S = 0.16 \Omega$$

Questo calcolo mostra che un trasformatore con un rapporto di 25:1 su un amplificatore di potenza da 100 Ω potrebbe pilotare in modo efficiente un altoparlante da 0.16 Ω con il massimo trasferimento di potenza. Tuttavia, c'è un errore nell'esempio fornito dal testo originale, che porta a un risultato di 4 Ω. Ricalcoliamo con l'obiettivo di ottenere 4 Ω per l'altoparlante, il che implicherebbe un diverso rapporto di trasformazione.

Se $ZS = 4 \Omega$ e $ZP = 100 \Omega$:$$ZP / ZS = 100 \Omega / 4 \Omega = 25$$$$ (NP / NS)^2 = 25$$$$NP / NS = \sqrt{25} = 5$$

Dunque, un trasformatore con un rapporto di 5:1 sarebbe appropriato per bilanciare un'impedenza primaria di 100 Ω con un altoparlante da 4 Ω. L'esempio fornito nel testo originale con un rapporto di 25:1 avrebbe effettivamente portato a un'impedenza secondaria di 0.16 Ω. Questo sottolinea l'importanza di un calcolo accurato e della verifica delle formule in applicazioni pratiche.

Tipi di Trasformatori Audio

I trasformatori audio sono utilizzati in diverse applicazioni, ma in generale, si distinguono tre tipi principali:

  1. Trasformatore di adattamento dell'impedenza: Essenziale per bilanciare le impedenze tra amplificatori e carichi (come altoparlanti) per il massimo trasferimento di potenza.
  2. Trasformatore audio step-up: Con un'ampia gamma di frequenze udibili, aumenta il livello di tensione o corrente.
  3. Trasformatore audio step-down: Anch'esso con un'ampia gamma di frequenze udibili, riduce la tensione e aumenta la corrente.

Esistono anche trasformatori audio specifici per applicazioni audio digitali, che operano generalmente ad alta frequenza. Per offrire maggiore flessibilità, alcuni trasformatori possono avere multiple prese primarie e secondarie, consentendo di collegare diversi dispositivi di uscita senza la necessità di cambiare il trasformatore. Questi sono spesso più costosi e si trovano in sistemi musicali o amplificatori d'epoca, con prese secondarie per altoparlanti da 4, 8 o 16 ohm.

I trasformatori variano anche nella loro costruzione fisica. I trasformatori per montaggio su telaio richiedono un supporto robusto a causa del loro peso, mentre i trasformatori audio montati su PCB sono disponibili in varie forme e dimensioni.

Trasformatori per Microfono

Un trasformatore per microfono è utilizzato principalmente per bilanciare l'impedenza tra il sistema di amplificazione e il microfono. Questo è fondamentale per prevenire la perdita di segnale dovuta a un'impedenza sbilanciata tra l'ingresso dell'amplificatore e l'uscita del microfono. È importante notare che questi trasformatori non riducono i rumori di ronzio, ma per collegamenti efficaci richiedono cavi a doppino intrecciato con fili schermati a terra, che riducono ronzii e interferenze.

Un tipo specifico è il trasformatore Balun, che ha un unico avvolgimento primario per un ingresso sbilanciato e un secondario con presa centrale per fornire un'uscita bilanciata, garantendo che l'amplificatore riceva un segnale perfettamente bilanciato.

Trasformatori per Unità Audio Linea 100V

In sistemi di diffusione sonora a lungo raggio, dove più altoparlanti sono collegati a un unico sistema di amplificazione, l'uso di cavi lunghi può causare problemi di qualità del segnale a causa della resistenza del filo, che porta a una perdita di segnale e a una scarsa ampiezza attraverso gli altoparlanti.

Per superare questo problema, vengono utilizzati due trasformatori speciali: uno step-up e uno step-down. Il trasformatore step-up aumenta la tensione del segnale di uscita audio a 100V. Secondo la formula della potenza ($P = V \times A$), un aumento della tensione comporta una diminuzione della corrente per una data potenza. La resistenza del filo diventa meno influente con una bassa corrente di segnale, permettendo una trasmissione perfetta del segnale. All'altra estremità, su ciascun altoparlante, un trasformatore step-down con funzione di adattamento dell'impedenza abbassa i 100V alla tensione dell'altoparlante e aumenta la corrente, adattando anche l'impedenza per il massimo trasferimento di potenza.

Questi sono noti come trasformatori audio a linea di trasmissione corrispondente. Solitamente, presentano connessioni multiple sia sul lato primario che su quello secondario. Le prese sul lato primario sono spesso usate per adeguare il livello di potenza, consentendo di controllare il guadagno di amplificazione tramite connessioni di derivazione.

Il Restauro di un Jukebox Rockola 39: Un Caso Studio

Il restauro di un telaio Rockola 39 evidenzia l'importanza dei trasformatori e la complessità di lavorare con apparecchiature audio d'epoca. Questo particolare telaio, risalente al 1939, è stato oggetto di danni e modifiche mal eseguite nel corso dei decenni.

Inizialmente, il circuito presentava alterazioni significative. Mancava il trasformatore sfasatore che pilotava le due valvole finali. Al posto della valvola 76, si trovavano una 6J7 e una 6J5, probabilmente configurate con il pentodo in ingresso e il triodo come sfasatore catodino, con un foro aggiunto sul telaio per un nuovo zoccolo. La testina originale del jukebox era stata sostituita da una piezoelettrica "made in italy" da fonovaligia, e il piccolo trasformatore elevatore ad essa accoppiato era assente.

Nel corso di "riparazioni" più recenti, il trasformatore di alimentazione e quello di uscita erano stati bruciati, distruggendo quasi tutto ciò che restava di originale. L'unico componente superstite era l'induttanza di filtro. A ciò si aggiungeva il deterioramento fisico del telaio, con vernice scrostata e ruggine sotto uno strato di smalto applicato negli anni '50.

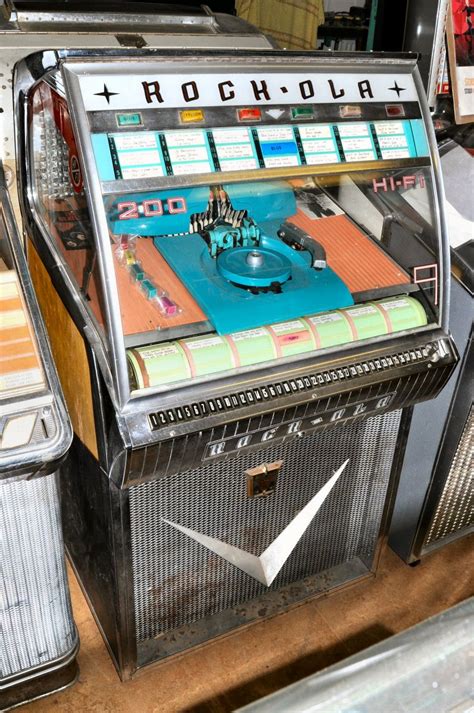

Telaio jukebox Rockola prima del restauro

La soluzione è stata una ricostruzione totale. Questo ha comportato lo smontaggio completo del telaio, fino all'ultimo rivetto, seguito da sabbiatura, raddrizzamento e riverniciatura. Anche le calotte dei trasformatori, arrugginite, sono state sverniciate e riverniciate.

I trasformatori essenziali sono stati ricostruiti o riavvolti: è stato avvolto un nuovo trasformatore sfasatore, il trasformatore di uscita è stato riavvolto, e l'induttanza è stata pulita e reimpregnata. Anche il trasformatore di alimentazione è stato riavvolto. Per le valvole, si è optato per la 12SL7, più facilmente reperibile ed economica rispetto alla 6SL7 (ricercata dagli audiofili), aggiungendo cinquanta spire al secondario per ottenere 12.6V. Il secondario a 6.3V, che alimenta le valvole 6L6G, è comunque in grado di erogare un surplus per un futuro ripristino della valvola 76.

Il circuito ha ripreso a funzionare immediatamente, erogando 15 watt con una banda passante di circa 200Hz / 10kHz -1dB, un risultato notevole per un apparecchio del 1939, e una potenza di 14 watt RMS. Tutte le tensioni dello schema originale sono state ristabilite con una tolleranza di pochi volt.

Un problema residuo riguardava l'altoparlante, che era stato riconato con un cono moderno e rigido, tipico dei "pianali hifi car". Questo ha comportato un volume ridotto e una quasi totale mancanza di frequenze alte, risultando in un suono "scuro". Questo problema è stato risolto collegando un medio e un tweeter alla presa per l'altoparlante aggiuntivo, confermando che l'amplificatore era performante e che la limitazione sonora derivava dall'altoparlante modificato.

Jukebox Rockola in fase di restauro con i trasformatori ricostruiti

Questo caso di restauro sottolinea non solo l'importanza di trasformatori specifici per il corretto funzionamento di apparecchiature audio d'epoca, ma anche la complessità e la precisione richieste per ripristinare la loro funzionalità originale e la qualità del suono.
