Il Cannotto di Sterzo della VFR 800 VTEC: Manutenzione e Regolazione Approfondita

Il cannotto di sterzo è un componente cruciale per la sicurezza e la maneggevolezza di ogni motocicletta, inclusa la Honda VFR 800 VTEC. Comprendere la sua struttura, le procedure di manutenzione e la corretta regolazione dei cuscinetti è fondamentale per garantire un'esperienza di guida ottimale e sicura. Un cannotto di sterzo ben mantenuto assicura che la moto mantenga facilmente l'equilibrio, risponda in modo preciso ai comandi e offra una stabilità elevata a tutte le velocità.

Funzione e Componenti del Cannotto di Sterzo

Il cannotto di sterzo è l'elemento strutturale che collega il telaio della moto alla forcella anteriore, permettendo alla ruota di girare e, di conseguenza, alla moto di sterzare. Al suo interno sono alloggiati i cuscinetti che consentono questa rotazione fluida. Questi cuscinetti, siano essi a sfere o conici, sono sottoposti a sollecitazioni continue e necessitano di regolazioni periodiche e, eventualmente, di sostituzione.

Il cannotto di sterzo è composto da diverse parti chiave: il perno di sterzo, le sedi dei cuscinetti (superiore e inferiore), i cuscinetti stessi (spesso conici per maggiore robustezza), il parapolvere inferiore, la ghiera di registrazione e la ghiera controdado con la relativa rondella di sicurezza. Tutti questi componenti lavorano in armonia per garantire la funzionalità dello sterzo.

Diagnosi di un Cannotto di Sterzo Mal Regolato o Usurato

Un cannotto di sterzo mal regolato o con cuscinetti usurati può manifestarsi in diversi modi, compromettendo seriamente la stabilità e la sicurezza della moto. Un sintomo comune è la sensazione che la moto proceda "ubriaca" a basse velocità o che il manubrio abbia un gioco eccessivo. Al contrario, uno sterzo troppo duro può rendere la guida faticosa e poco reattiva, specialmente in curva. Se la moto non mantiene facilmente l'equilibrio, significa che lo sterzo è troppo duro e quindi va allentato. Al contrario, se presenta laschi e batte prendendo le buche, allora è troppo lasco e va stretto.

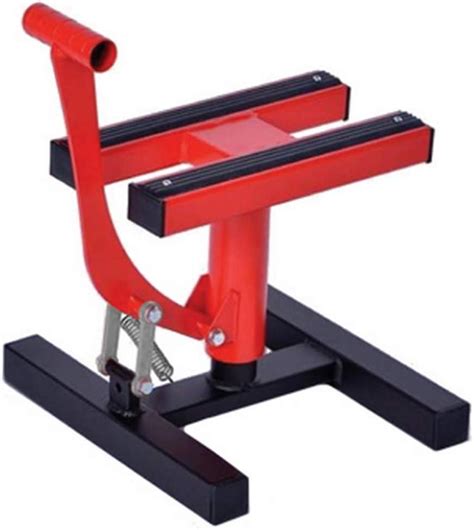

Il metodo più semplice per una prima verifica, sebbene con le dovute riserve riguardo l'accuratezza professionale, consiste nel sollevare la moto sul cavalletto centrale per scaricare la ruota anteriore e muovere il manubrio da un fine corsa all'altro. Uno sterzo che si ferma troppo rapidamente o presenta "scalini" nella rotazione potrebbe indicare un problema ai cuscinetti. La regolazione dei cuscinetti al momento del montaggio è standard, ma in genere già dopo pochi chilometri hanno bisogno di una regolazione ulteriore perché si sono assestati. A questo punto, se ne stanno buoni anche 70 mila km senza più registrarli.

Sostituzione e Regolazione dei Cuscinetti del Cannotto di Sterzo

La sostituzione dei cuscinetti del cannotto di sterzo è un'operazione che richiede precisione e gli strumenti adeguati. I cuscinetti originali Honda, così come quelli conici aftermarket, sono costruiti per applicazioni specifiche e, sebbene i conici siano molto più robusti di quelli a sfere e durino quindi molto più a lungo, possono non essere di facile reperibilità al di fuori del servizio Honda. Il loro costo è abbastanza variabile essendo comunque cuscinetti di serie.

Strumenti Necessari

Per un'operazione corretta e sicura, sono necessari diversi attrezzi. Una chiave dinamometrica, tarabile da 10 Nm a 110 Nm, è essenziale. Poiché non esiste una chiave con un range così ampio, è sufficiente una 20-100 Nm. Servono anche estrattori specifici per Honda o, in alternativa, uno o più scalpelli in acciaio duro con forma simile a quella di un cacciavite piano, da utilizzare con cautela. È utile un tubo lungo 250 mm con diametro interno di 30 mm e spessore di 2 mm per montare una delle sedi cuscinetto. Inoltre, almeno 3 contenitori sono utili per suddividere le viti relative alle varie fasi di smontaggio.

Fasi di Smontaggio

1. Smontaggio della Carena: Smontare completamente la carenatura (fianchi e cupolino). Prestare attenzione durante lo smontaggio del cupolino (che ingloba il faro e le frecce) a non lasciarlo appeso per i cavi elettrici di alimentazione fari e frecce. Conviene appoggiarlo sulla ruota anteriore e togliere i morsetti uno alla volta. Non forzare sui morsetti: sono provvisti di una molletta di sicurezza in plastica che va premuta a fondo prima di tirare.
2. Preparazione dello Sterzo: Allentare la vite sulla piastra superiore di sterzo (quella centrale). Verificare anche se ci sono fascette e dove sono posizionate. Sfilare i semimanubri di quel tanto che basta a farli ruotare verso il centro della moto (cioè avvicinarli al serbatoio).
3. Sblocco delle Ghiere: Sloccare la ghiera controdado dopo aver sganciato la rondella di sicurezza. Questa rondella non si trova facilmente in commercio e bisogna prenderla dalla Honda. Se non si sono fatte molte operazioni di smontaggio, si può riutilizzare con una certa sicurezza.
4. Rimozione del Perno e Pulizia: Tirare fuori da sotto il perno di sterzo con la piastra inferiore. Con i cuscinetti conici, resta in mano solo la pista interna con i relativi rulli. Pulire con uno straccio tutto il grasso che si trova sulle piste del cannotto. Non conviene pulire con prodotti liquidi in quanto potrebbero entrare nel telaio. Inoltre, il grasso è presente solo vicino alle piste e si pulisce facilmente.
5. Rimozione delle Sedi Cuscinetto: I supporti delle piste sul cannotto presentano 2 incavi che consentono l'uso degli appositi estrattori Honda. Se si hanno questi estrattori basta seguire le istruzioni sul manuale di officina e non ci sono problemi. Se si deve procedere con il martello ed il punzone, bisogna prestare molta attenzione affinché la pista sia spinta fuori in modo uniforme, senza intraversamenti. Questo è importantissimo con le sedi in alluminio in quanto molto delicate. Dare quindi colpetti leggeri e passare continuamente da un lato all'altro. Togliere la sede non è molto facile se non si ha un punto di appoggio come una morsa oppure un banco. Si procede comunque con uno scalpello, incuneandosi fra la sede del cuscinetto e la piastra inferiore. Il parapolvere inferiore viene comunque rovinato da questa operazione e quindi è indispensabile cambiarlo.

Fasi di Montaggio

1. Montaggio del Nuovo Cuscinetto sul Perno: Rimossa la sede, si dà una pulita al tutto e si procede con il montaggio del nuovo cuscinetto. Nel caso del cuscinetto originale, si monterà solo la sede esterna, mentre con il cuscinetto conico si monta la sede con relativi rulli. Attenzione in entrambi i casi a non rovinare il cuscinetto nuovo, soprattutto a non rovinare la gabbia guida rulli. Prima di infilare la sede del cuscinetto, ricordarsi di montare il parapolvere. Una volta imboccata la sede sul perno, utilizzare il tubo da 30 mm per martellare con uniformità. Se non si ha il tubo, si può utilizzare la vecchia sede (girata al contrario per non rovinare la gabbia dei rulli) per martellare con più uniformità. In questo caso si deve sempre procedere con 2-3 colpi da un lato e 2-3 colpi dall'altro, senza mai avere fretta. Il problema si presenta quando anche la vecchia sede inizia a bloccarsi sul perno. A questo punto si deve utilizzare un punzone per continuare a battere sui due lati, prestando tanta attenzione a non rovinare il cuscinetto. È comunque assolutamente consigliabile l'uso del tubo.
2. Montaggio delle Sedi sul Cannotto: Per montare le sedi dei cuscinetti sul cannotto di sterzo, si procede come da manuale di officina se si hanno gli appositi attrezzi della Honda. In alternativa si imbocca la nuova sede utilizzando un martello in plastica ed avendo cura di procedere mantenendo il cuscinetto perfettamente parallelo (cioè non imboccarlo storto). Anche in questo caso si procede con piccole martellate date su lati opposti e sempre con molta cautela. Controllare frequentemente se la sede è in piano con il cannotto; nel caso non lo sia, insistere un po' di più sul lato più alto fino a riportarla in piano. Se perfettamente centrata, la sede non oppone molta resistenza (molto meno di quanto faccia quella sul perno di sterzo) in quanto il cannotto è di alluminio. La sede inferiore è quella più difficile da montare in quanto la posizione è più scomoda. Quando le sedi arrivano a fine corsa, la martellata dà un suono diverso (più secco); a questo punto si fanno un paio di giri di martellate in modo da avere tutta la sede in posizione.
3. Lubrificazione: Mettere quindi del grasso sia sulle sedi che sui rulli. Il grasso da utilizzare è quello specifico per cuscinetti che si può trovare facilmente in tutti i supermercati. Non esagerare con la quantità e far ruotare bene i rulli o le sfere in modo che entri in profondità. L'olio si distribuisce molto meglio del grasso e garantisce una buona scorrevolezza nelle prime fasi della regolazione.
4. Rimontaggio del Perno e Regolazione Iniziale: Prima di infilare il perno di sterzo, ricordarsi di pulire accuratamente la sede dello stelo nella piastra inferiore. Essendo quest'ultima di comune acciaio possono essere presenti delle tracce di ruggine che andrebbero rimosse prima di montare il nuovo cuscinetto. Infilare quindi il perno di sterzo da sotto prestando attenzione a non toccare parti della moto e quindi a non inquinare il grasso presente sul cuscinetto. Una volta che si è spinto fino a fine corsa il perno di sterzo, si monta il cuscinetto superiore, il parapolvere e quindi la ghiera di registrazione. Avvitare a mano la ghiera finché si blocca il tutto. Muovere varie volte lo sterzo cercando di chiudere la ghiera sempre a mano.
5. Regolazione Finale della Ghiera: A questo punto si deve serrare la ghiera alla coppia prevista. Nel caso non si possieda la chiave, chiudere la ghiera con martello e punzone, avendo cura di girare continuamente lo sterzo per verificare che non si blocchi. Lo sterzo deve comunque girare sempre liberamente e senza eccessivo sforzo. Muovere svariate volte lo sterzo da un fine corsa all'altro in modo da assestare i cuscinetti. Si dovrebbe quindi allentare un po' la ghiera e quindi serrarla di nuovo alla coppia prestabilita. Una volta conclusa questa operazione, lo sterzo deve girare con uno sforzo minimo, essere perfettamente uniforme in ogni sua posizione e non avere ovviamente laschi di alcun genere. Questa operazione è la più delicata, ma è pur vero che lo sterzo si può registrare anche successivamente senza dover smontare completamente la moto. I cuscinetti vanno regolati a 1.0-1.5 kgf.
6. Montaggio Finale: Montare la rondella di sicurezza e la ghiera controdado. Attenzione quando si serra il controdado, che non ruoti anche la ghiera di regolazione, cosa assai probabile. Il montaggio degli steli della forcella è abbastanza delicato in quanto si deve prestare attenzione alla corretta quota di sfilamento. Utilizzare il valore rilevato in precedenza, da ricontrollare quando si monterà la piastra superiore. È molto importante che lo sfilamento sia identico per i 2 steli. Si può ora abbassare la moto ed appoggiarla sulla ruota anteriore.

Il "Metodo del Bilancino a Molla" e l'Esperienza Pratica

Il manuale d'officina della Honda VFR 800 VTEC, come per molte altre moto, prevede l'uso di un "bilancino a molla" per misurare la forza necessaria a girare il manubrio e garantire una regolazione precisa dei cuscinetti del cannotto di sterzo, con valori di coppia specifici (ad esempio, 1.0-1.5 kgf). Questo strumento, sebbene poco utilizzato nelle officine tradizionali che si affidano all'esperienza, è il metodo più accurato per raggiungere le specifiche del produttore. Tuttavia, il fascio di cavi e tubi spesso rende lo sterzo più rigido del reale, rendendo difficile anche con il dinamometrino prescritto sul manuale ottenere una lettura precisa senza una serie di procedure che nel mondo reale nessuno applica. Nonostante ciò, l'importanza di una regolazione accurata non deve essere sottovalutata. Alcuni meccanici regolano i cuscinetti tirando la ghiera poco alla volta fino ad azzeccare il momento in cui lo sterzo smette di rimbalzare quando lo si manda a fondo corsa, una procedura che, seppur approssimativa, è considerata corretta da alcuni.

Personalizzazione e Accessori

Il mondo delle due ruote offre un'ampia gamma di accessori per migliorare l'esperienza di guida e personalizzare la propria VFR 800 VTEC. Dalle termocoperte per pneumatici da 17 pollici (120/180) vendute a 239,00 € alle rampe di carico pieghevoli a 99,00 €, le opzioni sono numerose. Non mancano accessori più specifici come i fari addizionali a LED "L’indistruttibile" (modello universale, colore bianco, venduti a coppia a 129,00 € o la versione "L'indistruttibile II" a 69,00 € in offerta), i tappi serbatoio in alluminio TWM con chiavi per HONDA (prezzo base 139,00 € -40,00 € = 99,00 €), o le coppie di semimanubri Racing da 43 mm SBK by AVDB (79,00 €). Anche per la strumentazione, si possono trovare indicatori di marcia con schermo a LED specifici per i modelli Honda a 69,00 €.

Per quanto riguarda la protezione, le protezioni leve in alluminio anodizzato, universali con elementi di fissaggio per manubri con diametro interno di 14 o 18 mm, sono disponibili a 39,00 €. Infine, per la manutenzione e l'officina, sono disponibili perni cannotto di diverse misure (ad esempio, Ø 16,70 mm, Ø 24,00 mm, Ø 13,10 mm) idonei per il cavalletto da cannotto di sterzo, che si utilizza per diversi marche e modelli di moto, offerti come ricambio o in abbinamento a cavalletti professionali. Questi elementi evidenziano la costante ricerca di miglioramenti e adattamenti per ogni motociclista, sia per il comfort che per la sicurezza.
