L'Arte degli Iniettori Diesel: Diametri, Funzionamento e Modifiche

Nel cuore pulsante di ogni motore diesel, gli iniettori rappresentano un componente di inestimabile precisione, la cui funzione è quella di spruzzare il gasolio nella camera di combustione con la giusta pressione e nei tempi corretti. È un lavoro di estrema precisione, perché da questo dipendono non solo la potenza erogata, ma anche i consumi di carburante, le emissioni inquinanti e persino la silenziosità del propulsore. La loro importanza è tale che la comprensione del loro funzionamento, in particolare dei diametri dei fori degli ugelli, è fondamentale per chiunque desideri approfondire la meccanica dei motori diesel o esplorare le possibilità di elaborazione.

Il Ruolo Cruciale dell'Iniettore nel Motore Diesel

L'iniettore è un dispositivo ingegnoso che opera sotto pressioni estreme, trasformando il carburante liquido in una finissima nebbia. Questa atomizzazione è essenziale per garantire una miscelazione ottimale con l'aria presente nella camera di combustione, condizione necessaria per una combustione completa ed efficiente. Negli impianti più moderni, l'iniezione è gestita elettronicamente da una centralina (ECU), che regola in tempo reale la quantità e la pressione del carburante erogato, adattandosi alle diverse condizioni di guida.

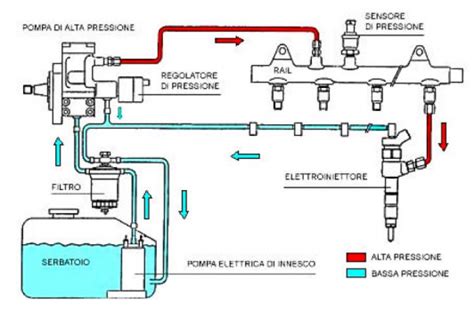

Nei vecchi sistemi a pompa-iniettore, ogni cilindro disponeva di un piccolo pistoncino, comandato dall'albero a camme, che pressurizzava direttamente il gasolio. Tuttavia, l'avvento del sistema common rail, introdotto alla fine degli anni '90, ha segnato una svolta epocale. In questo sistema, una pompa centralizzata mantiene il gasolio sotto alta pressione in un condotto comune (il "rail"), da cui tutti gli iniettori attingono. Grazie a elettrovalvole o attuatori piezoelettrici, gli iniettori possono aprire e chiudere con estrema rapidità, consentendo persino più iniezioni per ogni ciclo di combustione, ottimizzando così la combustione e riducendo le emissioni.

Ogni iniettore ospita al suo interno minuscoli condotti e valvole progettati per resistere a pressioni elevatissime, spesso superiori ai 2000 bar nei sistemi moderni, e per garantire una nebulizzazione perfetta del gasolio. Il componente chiave è il beccuccio, comunemente chiamato "ugello", caratterizzato da fori di diametro micrometrico. È attraverso questi minuscoli orifizi che il carburante viene spruzzato nella camera di combustione sotto forma di una nebbia finissima, pronta per l'accensione.

La Precisione dei Fori: Diametri e Funzionamento

Il diametro dei fori dell'ugello è un parametro critico che determina la finezza della nebulizzazione e, di conseguenza, l'efficienza della combustione. Nei motori diesel, questi fori hanno dimensioni micrometriche, variando tipicamente da 0.2 a 0.5 mm per gli iniettori a foro, mentre gli iniettori a perno possono presentare un singolo foro più grande, da 1 a 3 mm. La precisione nella lavorazione di questi componenti è straordinaria: la coppia di precisione tra valvola a spillo e corpo dell'ugello presenta una tolleranza di soli 0.001-0.0025 mm, una finitura ottenuta tramite lavorazioni ad altissima precisione che rende le parti non intercambiabili.

Il processo di iniezione è un ciclo rapido e preciso: il carburante ad alta pressione proveniente dalla pompa entra nella camera anulare dell'iniettore. La forza idraulica che agisce sulla valvola a spillo supera la forza della molla di pressione, sollevando la valvola e aprendo i fori dell'ugello. Il carburante viene quindi spruzzato nella camera di combustione. Quando la pressione della pompa diminuisce, la molla riporta la valvola a spillo nella sua sede, interrompendo l'iniezione.

Esistono diverse tipologie di iniettori, ognuna con specifici meccanismi di funzionamento:

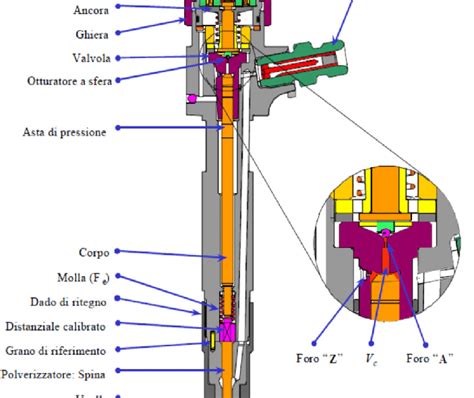

• Iniettori a doppio effetto (o con comando indiretto): In questi sistemi, quando sulla parte bassa dello spillo (lato polverizzatore) e sulla sua parte alta agisce il gasolio con la medesima pressione, l'iniettore è chiuso. La superficie superiore dello spillo, a contatto con il gasolio, è più grande di quella inferiore, generando una forza che spinge lo spillo verso il basso, mantenendo chiuso il polverizzatore. Quando il circuito elettrico di comando alimenta la bobina elettromagnetica dell'iniettore, la valvola di controllo si sposta, aprendo il circuito di ritorno del gasolio dalla parte alta dello spillo verso il serbatoio. La pressione sulla parte bassa dello spillo lo spinge verso l'alto, iniziando l'iniezione. La nebulizzazione provoca una caduta di pressione sulla parte bassa dello spillo. Quando l'energia elettrica viene interrotta, la valvola di controllo chiude il circuito di ritorno, la pressione sopra lo spillo aumenta superando quella alla base, e la differenza di pressione consente allo spillo di abbassarsi, chiudendo il polverizzatore e terminando l'iniezione.
• Iniettori piezoelettrici (o con comando diretto): Questi iniettori sfruttano il principio del comando diretto dello spillo. Le deformazioni di uno stack piezoelettrico, quando alimentato elettricamente, sono molto piccole per comandare direttamente lo spillo. Tuttavia, sfruttando l'azione del gasolio presente nel volume di comando e un pistone di comando di specifico diametro, le deformazioni dello stack vengono amplificate, ottenendo il movimento necessario dello spillo per iniziare o terminare l'iniezione. Il comando diretto dello spillo riduce drasticamente le inerzie di apertura e chiusura dell'iniettore.

Manutenzione e Diagnosi dei Guasti agli Iniettori

Gli iniettori, sebbene progettati per durare a lungo, non richiedono una manutenzione frequente. Tuttavia, la qualità del gasolio e la pulizia del sistema sono fondamentali per la loro longevità. Utilizzare carburante di buona qualità e sostituire regolarmente il filtro del gasolio costituiscono le prime e più efficaci forme di prevenzione. A volte, l'aggiunta di additivi specifici può aiutare a mantenere puliti i fori di nebulizzazione e prevenire la formazione di incrostazioni.

Capire se un iniettore è guasto non è sempre immediato, ma alcuni segnali sono piuttosto evidenti:

• Aumento della rumorosità del motore: Il motore può diventare più "ruvidò" o emettere rumori metallici insoliti.
• Irregolarità di funzionamento: Il motore può girare in modo irregolare, specialmente al minimo o sotto carico.
• Difficoltà di avviamento: L'avviamento può diventare più laborioso, soprattutto a motore freddo.
• Aumento dei consumi: Un iniettore difettoso può portare a un maggior consumo di carburante.
• Fumo allo scarico: Un aumento del fumo, specialmente nero, può indicare una combustione incompleta dovuta a un'errata iniezione.

In officina, il test più comune per diagnosticare problemi agli iniettori è la prova di ritorno del gasolio. Questo test misura la quantità di carburante che viene reimmessa nel circuito di ritorno. Differenze significative tra gli iniettori indicano che uno o più di essi non stanno lavorando correttamente, probabilmente a causa di usura o ostruzioni.

Un altro aspetto fondamentale per una diagnosi precisa dell'impianto di alimentazione è verificare l'efficienza degli iniettori, ovvero accertare che, quando l'iniettore è chiuso (la valvola di controllo ostruisce il circuito di ritorno), assicuri la necessaria tenuta. Se tale tenuta non fosse presente, parte del gasolio contenuto nel rail verrebbe scaricato verso il serbatoio, causando una diminuzione della pressione nel sistema.

Elaborazione e Scambio di Componenti: Possibilità e Limiti

La questione dell'elaborazione e dello scambio di componenti tra diversi motori diesel, in particolare all'interno della famiglia TDI e sistemi a pompa-iniettore, solleva interrogativi complessi. La possibilità di trasformare un motore meno potente in uno più potente attraverso il montaggio di pezzi recuperati è un argomento di grande interesse per gli appassionati.

Nei motori dotati di iniettori pompa, le specifiche tecniche dei componenti sono cruciali. Ad esempio, un motore con valvole di aspirazione di 36mm di diametro e sede da 31.8mm, valvole di scarico da 31.5mm con sede da 27.4mm, e stelo da 7mm per entrambe, azionate direttamente con punterie idrauliche, presenta caratteristiche specifiche. L'albero a camme, inoltre, può ospitare camme aggiuntive che, attraverso bilancieri a rullo, azionano gli iniettori pompa.

Un esempio concreto di specifica tecnica per un iniettore pompa è quello a 5 fori di emissione, con una portata massima di 65 mm³, una preiniezione da 1 a 2 mm³, e un anticipo di preiniezione tra 6 e 10 gradi di rotazione dell'albero a gomiti. La sovralimentazione, affidata a un turbo Garrett, può soffiare a una pressione massima di 1-1.15 bar tra 2850 e 3150 giri.

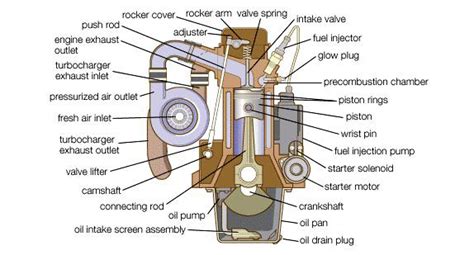

Le differenze tra le versioni più spinte e quelle meno potenti di un motore diesel si manifestano in dettagli costruttivi significativi:

• Bielle: Nelle versioni più performanti, le bielle possono avere il cappello fissato tramite accoppiamento di superfici a frattura, oppure essere ottenute tramite lavorazioni ad asportazione di truciolo. Possono essere in acciaio 42 Cr Mo 4 con fusto maggiorato e nervature.
• Pistoni: Possono essere in lega leggera speciale con condotto di raffreddamento integrale, o in lega speciale con spinotti maggiorati.
• Barriera termica: L'anello circolare (barriera termica) può essere di 12 mm nelle versioni più spinte, anziché 9 mm.
• Basamento e supporti di banco: La ghisa del basamento può essere di tipo GG27 invece di GG25, e la zona dei supporti di banco può essere irrigidita tramite nervature. I perni di banco possono essere maggiorati (ad esempio, da 47.8mm a 50.9mm) per sopportare pressioni massime in camera di combustione superiori (es. 170 bar).
• Pompa olio: Le specifiche della pompa olio possono rimanere le stesse tra le diverse versioni, come nel caso di un confronto tra un motore 130cv e un 90cv.

La fattibilità di montare un motore più potente, come un TDI da 150cv su un basamento di un 90cv o 101cv, è stata oggetto di discussione. In alcuni casi, gli attacchi e i collettori potrebbero essere compatibili, richiedendo tuttavia adattamenti. La trasmissione, in particolare la frizione, è spesso un fattore limitante, essendo dimensionata "a misura" per la potenza originale. Un'altra opzione considerata è lo scambio con motori da 110cv, ritenuti da alcuni tra i più riusciti nella gamma VW a pompa rotativa, per la compatibilità con molti particolari del motore originale e per destare meno sospetti in caso di controlli.

La possibilità di sostituzione di un motore 90cv con un 150cv, o persino un 2.5 TDI, da parte di concessionarie ufficiali, per cifre contenute in termini di sola manodopera, solleva interrogativi sull'omologazione e sulla conformità alle normative vigenti.

La rimappatura della centralina è un'altra forma di elaborazione comune. Tuttavia, una rimappatura aggressiva, pur aumentando la potenza, può portare a consumi maggiori rispetto all'originale e a un'usura accelerata dei componenti meccanici. È fondamentale distinguere tra una rimappatura finalizzata all'ottimizzazione dei consumi e un incremento della potenza pura. La questione dell'omologazione di tali modifiche è complessa e spesso non è chiara chi se ne assuma la responsabilità.

In contesti di elaborazione, anche la pressione di iniezione può essere un parametro modificato. Tuttavia, aumentare la pressione non garantisce automaticamente un miglioramento della nebulizzazione. Inoltre, un aumento incontrollato della pressione può portare a un aumento della portata di carburante in modo non gestibile, compromettendo il corretto settaggio dei tempi di iniezione e potenzialmente causando problemi come la cavitazione o colpi d'ariete non previsti in fase di progetto.

La decisione di sostituire il motore o di elaborarlo richiede un'attenta valutazione dei rischi, dei costi e dei benefici, tenendo conto non solo delle prestazioni, ma anche dell'affidabilità, della longevità e della conformità normativa. La consulenza di professionisti qualificati e l'utilizzo di componenti di qualità sono essenziali per garantire risultati ottimali e sicuri.
