Turbocompressore Centrifugo vs. Assiale: Una Guida Dettagliata alle Differenze Fondamentali

Nel complesso mondo dell'ingegneria dei motori e dei sistemi di compressione dei gas, la terminologia può spesso portare a confusione. In particolare, i termini "turbocompressore centrifugo" e "turbocompressore assiale" vengono utilizzati per descrivere dispositivi che, pur condividendo l'obiettivo di aumentare la pressione di un fluido, operano secondo principi fondamentalmente diversi e presentano caratteristiche prestazionali distinte. Questo articolo si propone di chiarire le differenze cruciali tra queste due tecnologie, esaminando il loro funzionamento, le loro applicazioni tipiche e i vantaggi specifici che ciascuna offre.

I Principi Fondamentali di Funzionamento

Alla base della distinzione tra compressori centrifughi e assiali vi sono i rispettivi meccanismi di accelerazione e compressione del fluido.

Compressori Centrifughi: L'Accelerazione Radiale

Il compressore centrifugo opera sfruttando l'energia rotazionale per accelerare le molecole di gas verso l'esterno attraverso una girante ad alta velocità. Questa girante, un disco dotato di palette, immette energia cinetica nel fluido. Successivamente, il gas espulso dalla girante entra in un diffusore, un componente stazionario che ha il compito di convertire l'energia cinetica acquisita in un aumento di pressione statica.

Le caratteristiche distintive di un compressore centrifugo includono:

  • Flusso Radiale: Il gas si muove perpendicolarmente all'asse di rotazione della girante, dirigendosi dall'asse verso l'esterno.
  • Elevato Rapporto di Pressione per Stadio: Un singolo stadio di un compressore centrifugo può raggiungere rapporti di compressione significativi, tipicamente tra 5:1 e 7:1. Questa caratteristica li rende ideali per applicazioni che richiedono un aumento di pressione da moderato ad elevato in un numero relativamente basso di stadi.
  • Design Compatto: Rispetto ai compressori assiali di pari portata, i compressori centrifughi tendono ad avere un ingombro radiale maggiore ma una lunghezza assiale minore, rendendoli adatti per installazioni con spazio limitato in una direzione.

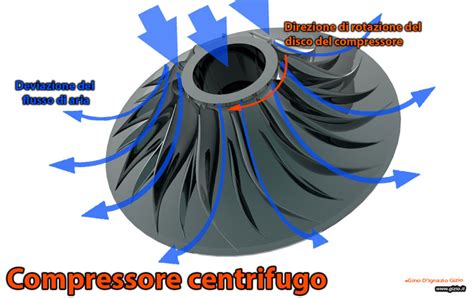

Diagramma di un compressore centrifugo

Un esempio noto di compressore centrifugo è quello che si trova abbinato alla turbina nei turbocompressori automobilistici. In questi sistemi, il gas di scarico aziona una turbina, che a sua volta è collegata tramite un albero a un compressore centrifugo. Quest'ultimo aspira aria fresca dall'esterno, la comprime e la invia al motore, aumentando la sua potenza. Il compressore in questo caso ha un'aspirazione assiale (l'aria entra lungo l'asse della girante) e uno scarico radiale (l'aria compressa viene espulsa perpendicolarmente all'asse).

Compressori Assiali: La Propulsione Parallela all'Asse

A differenza dei centrifughi, i compressori assiali impiegano una serie di palette rotanti (rotore) e fisse (statore) disposte in sequenza lungo l'asse di rotazione. Ogni coppia di rotore e statore costituisce uno "stadio". Il rotore accelera il flusso d'aria, mentre lo statore converte questa energia cinetica in aumento di pressione. Questo processo viene ripetuto in più stadi per ottenere il rapporto di compressione desiderato.

Le caratteristiche principali dei compressori assiali sono:

  • Flusso Assiale: Il gas si muove parallelamente all'asse di rotazione per tutto il suo percorso attraverso il compressore. Questo design consente di gestire volumi d'aria molto elevati.
  • Basso Rapporto di Pressione per Stadio: Ciascuno stadio di un compressore assiale produce un aumento di pressione relativamente modesto, generalmente inferiore a 1,5:1. Pertanto, per ottenere rapporti di compressione elevati, sono necessari numerosi stadi disposti in serie.
  • Elevata Efficienza: Grazie al design aerodinamico delle palette e al flusso continuo lungo l'asse, i compressori assiali possono raggiungere efficienze molto elevate, spesso superiori al 90%, specialmente quando operano a portate costanti.

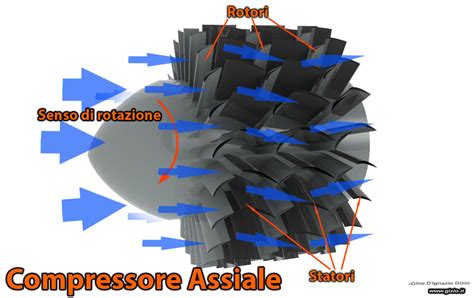

Sezione di un compressore assiale con rotori e statori

I compressori assiali sono una componente fondamentale dei moderni motori a reazione, dove l'enorme volume d'aria che deve essere trattato per generare la spinta richiede questo tipo di architettura. Nei turbogetti, i compressori assiali sono collegati alla turbina da alberi di trasmissione rotanti. Un tipico compressore assiale è composto da un rotore, un disco con palettatura, seguito da uno statore fisso al telaio. L'accoppiamento di uno statore e di un rotore costituisce uno stadio.

I primi turbogetti, come lo Junkers Jumo 004 del 1943, possedevano otto stadi. Successivamente, motori come il Lyulka AL-21F (primi anni '60) ne presentavano 14, e il General Electric J79 (fine anni '50) arrivava a 17 stadi. I motori a reazione moderni, grazie al miglioramento dei materiali e dell'aerodinamica, hanno aumentato il rapporto di compressione per singolo stadio, riducendo il numero totale di stadi. Tuttavia, per ottimizzare i rendimenti, utilizzano spesso due (o più) compressori in serie: un compressore di bassa pressione e un compressore di alta pressione, mossi da alberi separati che ruotano a velocità differenti.

Confronto delle Prestazioni e delle Applicazioni

Le differenze intrinseche nei principi di funzionamento si traducono in distinti profili prestazionali e aree di applicazione ideali per ciascun tipo di compressore.

CriterioCompressori CentrifughiCompressori Assiali
PortataDa media a grande (5-5.000 Nm³/min)Molto grande (3.000-20.000 Nm³/min)
Campo di PressioneDa medio ad alto (fino a 90 MPa multistadio)Da basso a medio (fino a 3,89 MPa)
Efficienza83-88% (migliorata con progetti avanzati)~90% (ottimale a portate costanti)
Flessibilità OperativaAmpia gamma stabile, si adatta a carichi variabiliIntervallo ristretto; sensibile alle interruzioni del flusso
Applicazioni TipicheRaffinerie, HVAC, lavorazione del gas naturale, turbocompressori automobilisticiMotori a reazione, turbine a gas industriali, centrali elettriche, sistemi industriali ad alto flusso

Perché Scegliere un Compressore Centrifugo?

I compressori centrifughi eccellono in scenari che richiedono un aumento di pressione da moderato ad elevato, mantenendo al contempo prestazioni affidabili anche in condizioni di carico variabile. Ad esempio, nelle condotte di gas naturale, bilanciano efficacemente efficienza e requisiti di pressione.

  • Durata e Bassa Manutenzione: Con meno parti mobili rispetto ai modelli assiali, i compressori centrifughi tendono ad offrire una maggiore durata e tempi di fermo ridotti. La loro costruzione robusta minimizza l'usura causata da polvere o contaminanti.
  • Rapporto Costo-Efficacia: Mentre i compressori assiali dominano le applicazioni a flusso ultra-elevato, i modelli centrifughi offrono spesso un costo totale di proprietà inferiore per i processi industriali su scala medio-piccola. Richiedono fondamenta meno complesse e sistemi di controllo delle vibrazioni meno sofisticati.
  • Versatilità: La capacità di gestire una vasta gamma di pressioni e portate, unitamente alla robustezza, li rende una scelta versatile per molteplici settori industriali.

Progressi tecnologici significativi hanno permesso ai moderni compressori centrifughi di integrare innovazioni come giranti stampate in 3D e diffusori regolabili. Queste evoluzioni ampliano i confini dell'efficienza e espandono la loro applicabilità in settori tradizionalmente dominati dai compressori assiali.

Come funziona un turbocompressore? (Animazione 3D)

Perché Scegliere un Compressore Assiale?

I compressori assiali sono la scelta prediletta quando è necessario movimentare enormi volumi di aria o gas con elevata efficienza, specialmente in applicazioni dove le condizioni operative sono relativamente stabili.

  • Elevata Capacità di Flusso: La loro architettura permette di gestire portate volumetriche eccezionalmente grandi, rendendoli indispensabili per motori aeronautici e turbine a gas industriali di grandi dimensioni.
  • Alta Efficienza a Flusso Costante: Quando operano vicino al loro punto di progettazione ottimale, i compressori assiali offrono un'efficienza superiore rispetto ai centrifughi, traducendosi in un minor consumo di carburante o energia.
  • Ingombro Ridotto in Direzione Assiale: Sebbene abbiano un diametro maggiore, la loro lunghezza assiale è spesso inferiore rispetto a un compressore centrifugo multistadio equivalente, il che può essere un vantaggio in determinate configurazioni.

Nei motori a getto, il compressore è mosso da una turbina posta dietro la camera di combustione. Il comportamento di un singolo stadio di un compressore assiale, in ipotesi semplificative, vede le palette del rotore divergere, facendo comportare il flusso nel sistema di riferimento del rotore come in un condotto divergente (diffusore). Le palette sono svergolate, presentando un angolo diverso a seconda della distanza dal centro di rotazione per ottimizzare il flusso.

Considerazioni Storiche e Sviluppi Tecnologici

La comprensione e lo sviluppo dei compressori assiali hanno una storia affascinante, segnata da sfide e innovazioni cruciali. Nei primi anni '20, si nutrivano dubbi sulla realizzabilità pratica dei motori a getto a causa della scarsa efficienza dei compressori assiali dell'epoca. Il punto di svolta arrivò con il saggio di Alan Arnold Griffith nel 1926, che identificò nelle palette piatte la causa principale della bassa efficienza e del fenomeno dello stallo. Griffith propose l'uso di palette a sezione alare, simili a quelle degli aerei, più spesse sul bordo d'attacco e affusolate sul bordo d'uscita.

Sebbene Griffith fosse noto per i suoi studi sulla fatica dei metalli, il suo lavoro diretto sui compressori fu limitato. La prima conseguenza concreta fu un prototipo di compressore costruito da un suo collega, Haine Constant. Il vero sviluppo dei compressori assiali prese avvio negli anni '30. In Inghilterra, Constant collaborò con Metropolitan Vickers, concentrandosi sullo sviluppo di motori turboelica basati sulle idee di Griffith. Negli Stati Uniti, aziende come Lockheed Corporation e General Electric ricevettero commesse per motori a getto assiali.

Illustrazione storica di Alan Griffith e del suo concetto di paletta a sezione alare

I primi compressori assiali offrivano efficienze limitate, ma i progressi nei materiali e nell'aerodinamica hanno radicalmente cambiato il panorama. Ad esempio, i primi motori di prova avevano rapporti di compressione di circa 3:1, mentre lo Junkers Jumo 004 arrivava a circa 4:1, paragonabile ai moderni motori a pistoni. L'aumento del rapporto di compressione di circa 8 volte nei motori moderni si traduce in un consumo di carburante significativamente inferiore.

Gestione delle Condizioni Operative Variabili

I compressori, sia centrifughi che assiali, si trovano ad affrontare una vasta gamma di condizioni operative, specialmente nei motori aeronautici. A terra, durante il decollo, la pressione all'imbocco è elevata e la velocità quasi nulla, mentre in volo le condizioni cambiano drasticamente.

I compressori a geometria fissa, come quelli dei primi motori a getto, avevano un rapporto di compressione limitato (circa 4 o 5 a 1) e potevano incorrere nel fenomeno dello stallo se le condizioni all'imbocco cambiavano improvvisamente. Lo stallo in un compressore assiale può causare un arresto della compressione in tutti gli stadi a valle del punto di stallo, portando a un calo del carico sul compressore e a un'accelerazione incontrollata della turbina.

Per mitigare questi problemi, i motori moderni sono spesso dotati di due compressori (bassa e alta pressione) che ruotano a velocità diverse, ottimizzando i rendimenti. Inoltre, sin dagli anni '50, si è iniziato a impiegare lo "spillamento" (bleeding) di aria a metà compressore. Questo accorgimento riduce il carico di lavoro e previene l'eccessivo volume d'aria negli stadi finali, specialmente durante l'avviamento del motore, quando l'efficienza di compressione è ridotta. L'aria spillata viene anche utilizzata per raffreddare le palette della turbina, l'organo più sollecitato termicamente e meccanicamente.

Un ulteriore avanzamento è rappresentato dagli statori a geometria variabile. Le palette dello statore possono essere ruotate attorno al proprio asse per "aprirsi" durante l'avviamento, riducendo la compressione, e poi ruotate per ottimizzare il flusso nelle condizioni operative normali. Questa regolazione permette di ridurre la pendenza della curva di stallo (o di pompaggio) della macchina, migliorando il margine operativo.

Superare le Idee Errate Comuni

Nonostante la chiara distinzione tecnica, persistono alcune idee errate comuni riguardo ai compressori assiali e centrifughi.

  • Mito: I compressori assiali sono sempre più efficienti.Realtà: Mentre i compressori assiali raggiungono la massima efficienza a portate fisse e elevate, i compressori centrifughi possono essere più efficienti in scenari con carichi variabili o quando è richiesto un elevato rapporto di pressione in pochi stadi.
  • Mito: I compressori centrifughi non riescono a gestire flussi elevati.Realtà: I moderni sistemi centrifughi multistadio avanzati sono ora in grado di competere con le unità assiali in applicazioni ad alta portata e alta pressione, come gli impianti di Gas Naturale Liquefatto (GNL).

Conclusione

Comprendere le differenze tra compressori centrifughi e assiali è fondamentale per selezionare la tecnologia più adatta a specifiche esigenze applicative. Mentre i compressori assiali dominano gli ambienti a portata ultra-elevata e bassa pressione, i compressori centrifughi rimangono insuperabili in termini di versatilità, durata ed efficienza dei costi per la maggior parte delle esigenze industriali. La scelta tra le due tecnologie dipende da un'attenta valutazione dei requisiti di portata, pressione, efficienza, flessibilità operativa e vincoli di spazio e costo.

La continua innovazione in entrambi i campi assicura che sia i compressori centrifughi che quelli assiali continueranno a svolgere ruoli cruciali nell'ingegneria moderna, dalla propulsione aeronautica ai processi industriali più complessi.
