Manicotto Turbina Ford C-Max: Guida Completa alla Sostituzione e Compatibilità

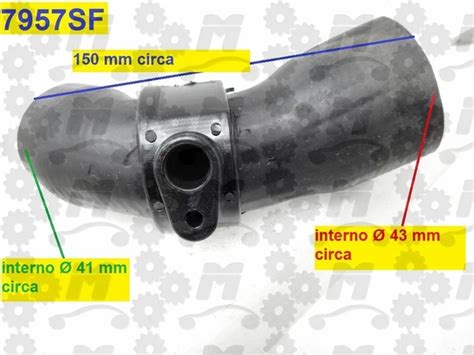

Il manicotto della turbina, noto anche come tubo di aspirazione dell'intercooler o tubo del flusso d'aria del motore, è un componente cruciale per il corretto funzionamento dei veicoli dotati di turbocompressore, come la Ford C-Max. Questo elemento flessibile è responsabile del trasporto dell'aria compressa dalla turbina all'intercooler e quindi al motore, garantendo che quest'ultimo riceva il flusso d'aria ottimale per la combustione. La sua integrità è fondamentale per mantenere le prestazioni del motore, l'efficienza del carburante e la riduzione delle emissioni.

Importanza e Funzione del Manicotto Turbina

Il manicotto della turbina svolge un ruolo vitale nel sistema di sovralimentazione del motore. In un motore turbocompresso, i gas di scarico azionano una turbina che, a sua volta, fa girare un compressore. Quest'ultimo aspira l'aria esterna, la comprime e la invia all'intercooler, un dispositivo che la raffredda prima che entri nel motore. Il manicotto in questione è proprio il condotto attraverso cui l'aria compressa e raffreddata raggiunge il collettore di aspirazione del motore.

Un manicotto integro assicura che non ci siano perdite di pressione nel sistema. Se il manicotto presenta crepe, rotture o disconnessioni, l'aria compressa può fuoriuscire, riducendo significativamente la pressione di sovralimentazione. Questo porta a una serie di problemi, tra cui:

• Perdita di potenza: Il motore non riceve abbastanza aria per una combustione efficiente, risultando in una diminuzione delle prestazioni.
• Aumento del consumo di carburante: Il motore potrebbe tentare di compensare la mancanza di aria iniettando più carburante.
• Fumo eccessivo dallo scarico: Una combustione incompleta può causare la produzione di fumo nero.
• Codici di errore sul cruscotto: Il sistema di gestione del motore (ECU) potrebbe rilevare anomalie nella pressione di sovralimentazione e attivare la spia "controllo motore".
• Rumori anomali: Fischi o sibili provenienti dal vano motore possono indicare una perdita d'aria.

È quindi essenziale che il manicotto sia robusto, resistente alle alte temperature e alle pressioni, e in perfette condizioni.

Identificazione e Compatibilità del Manicotto Turbina per Ford C-Max

Prima di procedere all'acquisto o alla sostituzione di un manicotto della turbina, è fondamentale assicurarsi che forma, codice OEM e funzioni del prodotto siano gli stessi del pezzo di ricambio originale della propria automobile. La compatibilità è un aspetto cruciale per garantire il corretto funzionamento e l'adattabilità al veicolo. Il manicotto turbina di cui si parla, con SKU 3M519A673MG, è un prodotto nuovo, disponibile per la spedizione immediata.

I codici prodotto e i numeri OE di riferimento originale per questo manicotto includono: 1336611, 1233195, 1300470, 1324641, 1324908, 3M519A673MC, 3M519A673MD, 3M519A673ME, 3M519A673MF, 3M519A673MG. Questi codici sono essenziali per verificare la corrispondenza esatta con il pezzo da sostituire e sono spesso stampati direttamente sul componente originale o reperibili nel manuale di servizio del veicolo.

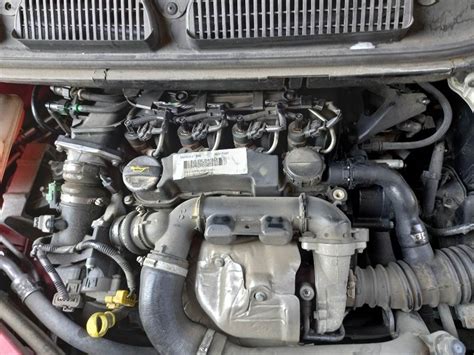

Questo specifico manicotto è progettato per motori 1.6 TDCi e risulta compatibile con diversi modelli di veicoli, tra cui:

• Ford Focus II (2004-): Modelli equipaggiati con motore 1.6 TDCi.
• Ford Focus C-Max (2003-): Modelli equipaggiati con motore 1.6 TDCi.
• Ford C-Max (2007-): Modelli equipaggiati con motore 1.6 TDCi.
• Volvo C30 1.6/1.6D (2006-2012)
• Volvo S40 1.6/1.6D (2005-2008)
• Volvo V50 1.6/1.6D (2005-2010)

La sua applicabilità si estende quindi a un'ampia gamma di veicoli prodotti tra il 2003 e il 2013, coprendo diverse piattaforme e motorizzazioni da 1.6 TDCI a 2.0 TDCI, e persino varianti a benzina come 1.6 Ti e 1.8 FlexiFuel, a seconda della configurazione specifica e della versione del motore. È classificato come "Tipo di Ricambio Motore" e "Flessibile turbina superiore, motore aria intercooler flusso aspirazione, tubi tubo manicotto manicotti".

Dettagli Tecnici e Specifiche per la Ford C-Max (DM2)

Il manicotto è particolarmente rilevante per i modelli Ford C-Max DM2, prodotti tra febbraio 2007 e settembre 2010. Questa generazione di C-Max presenta diverse configurazioni di motori, sia diesel che benzina, con cui il manicotto deve interagire. Analizziamo le compatibilità più specifiche:

• Ford C-Max DM2 1.6 TDCi (2007/02-2010/09): Questo manicotto è ideale per le varianti da 1560 ccm, con potenze di 66 KW (90 PS), 74 KW (101 PS) e 80 KW (109 PS). Sono queste le motorizzazioni principali per cui il ricambio è indicato.
• Ford C-Max DM2 1.6 (2007/02-2010/09): Anche le versioni a benzina da 1596 ccm, con 74 KW (100 PS) e 85 KW (116 PS), potrebbero utilizzare varianti di questo manicotto a seconda del sistema di aspirazione specifico.
• Ford C-Max DM2 1.8 (2007/02-2010/09): Include motori da 1798 ccm, con potenze di 90 KW (122 PS) e 92 KW (125 PS), inclusa la versione FlexiFuel.
• Ford C-Max DM2 1.8 TdCi (2007/02-2010/09): Per le motorizzazioni diesel da 1753 ccm, 85 KW (115 PS).
• Ford C-Max DM2 2.0 (2007/02-2010/09): Comprende le varianti a benzina da 1999 ccm, 107 KW (145 PS), incluse le versioni CNG (Gas Naturale Compresso) e LPG (Gas di Petrolio Liquefatto).
• Ford C-Max DM2 2.0 TdCi (2007/02-2010/09): Per i motori diesel da 1997 ccm, con potenze di 100 KW (136 PS), 98 KW (133 PS) e 81 KW (110 PS).

Queste dettagliate informazioni sulla compatibilità sono fondamentali per evitare acquisti errati e garantire che il pezzo di ricambio sia perfettamente adatto al modello e alla motorizzazione specifici del veicolo.

Manicotto Turbina per Ford C-Max II (DXA/CB7, DXA/CEU) e C-Max II Van

La seconda generazione della Ford C-Max (denominata DXA/CB7 o DXA/CEU) e la sua variante Van presentano un'ulteriore evoluzione dei motori e dei sistemi di aspirazione. Anche per questi modelli, l'integrità del manicotto della turbina è essenziale. La compatibilità del manicotto generico discusso si estende a diverse motorizzazioni di questa serie, prodotte a partire dal 2010 fino al 2021, coprendo un ampio spettro di specifiche tecniche.

Ecco un elenco dettagliato delle compatibilità per la Ford C-Max II e C-Max II Van:

• Ford C-Max II 1.0 EcoBoost (2012/10-2021/12): Motori da 998 ccm, con potenze di 74 KW (100 PS) e 92 KW (125 PS).
• Ford C-Max II 1.5 EcoBoost (2015/03-2021/12): Motori da 1498 ccm, con potenze di 110 KW (150 PS) e 134 KW (182 PS).
• Ford C-Max II 1.5 TdCi (2015/03-2021/12): Motori da 1499 ccm, con potenze di 70 KW (95 PS) e 88 KW (120 PS), inclusa la versione Econetic da 77 KW (105 PS).
• Ford C-Max II 1.6 CNG (2013/01-2014/12): Motori da 1596 ccm, 86 KW (117 PS).
• Ford C-Max II 1.6 EcoBoost (2010/12-2015/12): Motori da 1596 ccm, con potenze di 110 KW (150 PS) e 134 KW (182 PS).
• Ford C-Max II 1.6 FlexiFuel (2011/02-2021/12): Motori da 1596 ccm, 88 KW (120 PS).
• Ford C-Max II 1.6 LPG (2012/02-2021/12): Motori da 1596 ccm, con potenze di 86 KW (117 PS) e 88 KW (120 PS).
• Ford C-Max II 1.6 TdCi (2010/12-2015/12): Motori da 1560 ccm, con potenze di 70 KW (95 PS) e 85 KW (115 PS).
• Ford C-Max II 1.6 Ti (2010/12-2021/12): Motori da 1596 ccm, con potenze di 63 KW (85 PS), 77 KW (105 PS), 92 KW (125 PS) e 88 KW (120 PS).
• Ford C-Max II 2.0 Energi (2015/01-2021/12): Motori da 1999 ccm, con potenze di 103 KW (140 PS) e 136 KW (185 PS).
• Ford C-Max II 2.0 TdCi (2010/04-2021/12): Motori da 1997 ccm, con potenze che vanno da 85 KW (115 PS) a 125 KW (170 PS), coprendo diverse configurazioni di potenza (103 KW, 120 KW, 100 KW, 110 KW).

Le stesse compatibilità si applicano anche alla versione C-Max II Van, con le medesime motorizzazioni e periodi di produzione, sottolineando l'interscambiabilità e l'omogeneità dei componenti per questi modelli.

L'Importanza della Verifica Incrociata e dei Dettagli Specifici

La vasta gamma di motorizzazioni e anni di produzione per i quali il manicotto turbina è compatibile evidenzia l'importanza di una verifica incrociata approfondita. Anche se il codice principale "3M519A673MG" è un forte indicatore, la presenza di numerosi codici OE (Original Equipment) alternativi, come 1336611, 1233195, 1300470, 1324641, 1324908, 3M519A673MC, 3M519A673MD, 3M519A673ME e 3M519A673MF, suggerisce che ci possono essere state leggere variazioni o aggiornamenti nel design del componente nel corso degli anni. È quindi consigliabile, laddove possibile, confrontare il pezzo vecchio con le foto del nuovo manicotto e verificare il codice stampato sul ricambio esistente.

Il termine "Flessibile turbina, superiore, motore aria intercooler flusso aspirazione, tubi tubo manicotto manicotti" descrive chiaramente la natura del pece e la sua posizione nel sistema. La sua funzione è quella di un condotto flessibile, posizionato nella parte superiore del sistema di aspirazione, che gestisce il flusso d'aria compressa tra l'intercooler e il motore.

Compatibilità Estesa ai Veicoli Volvo: S40, V50 e C30

È interessante notare come questo manicotto turbina non sia esclusivo per i modelli Ford, ma estenda la sua compatibilità anche a specifici veicoli Volvo. Questo è un esempio lampante di come le piattaforme e i componenti meccanici siano spesso condivisi tra marchi automobilistici, specialmente quando fanno parte dello stesso gruppo o hanno collaborazioni tecniche. Nel caso specifico, le Ford Focus e C-Max della prima e seconda generazione condividono molte basi meccaniche con le Volvo S40 II, V50 e C30.

Ecco i modelli Volvo compatibili con il manicotto turbina:

• Volvo S40 I (644) (1995/09-2003/12): Sebbene questa generazione sia più datata, alcune delle sue varianti, in particolare quelle con motori 1.6, 1.8, 1.9 DI/TD e 2.0, potrebbero avere configurazioni di aspirazione che richiedono un manicotto simile o identico, soprattutto in presenza di motorizzazioni condivise. È fondamentale verificare i codici OEM specifici per questi anni.
• Volvo S40 II (544) (2004/01-2012/12): Questa è la generazione più direttamente correlata alla Ford Focus/C-Max. Le versioni con motori 1.6 (74 KW, 101 PS), 1.6 D (81 KW, 110 PS), e 1.6 D2 (84 KW, 115 PS) sono quelle che molto probabilmente utilizzano questo manicotto. Ma anche le varianti 1.8, 2.0 (incluso D e F), 2.4 e le più potenti D3, D4, T5 hanno sistemi di aspirazione con componenti simili, seppur con manicotti di dimensioni e forme diverse. La verifica del codice OEM è cruciale per i modelli 2.0 D (100 KW, 136 PS), 2.0 CDI (98 KW, 133 PS), 2.4 D5 (132 KW, 179 PS) e altri diesel e benzina.
• Volvo V50 (545) (2004/04-2012/12): Similmente alla S40 II, la V50, che è la versione station wagon, condivide la stessa piattaforma. I motori 1.6 (74 KW, 101 PS), 1.6 D (80 KW, 109 PS; 81 KW, 110 PS) e 1.6 D2 (84 KW, 114 PS) sono i principali candidati per l'utilizzo di questo manicotto. La compatibilità si estende anche a motorizzazioni 1.8, 2.0 (incluso D e FlexiFuel), 2.4 e le versioni più prestazionali D3, D4, T5, sempre con l'obbligo di controllare i codici specifici.
• Volvo C30 (2006-2012): Anche la C30, la compatta sportiva di Volvo basata sulla stessa piattaforma, con motori 1.6/1.6D è compatibile.

Queste compatibilità inter-marchio rendono il manicotto un ricambio versatile, ma rafforzano l'importanza della verifica del codice OEM. Un singolo componente può servire una moltitudine di veicoli, ma solo se i parametri specifici di forma, dimensione e resistenza corrispondono.

Considerazioni sull'Acquisto e l'Installazione

L'acquisto di un manicotto turbina come quello descritto, "prodotto nuovo, in magazzino, pronto per la spedizione immediata dall’Italia con Corriere Espresso", offre diversi vantaggi. La disponibilità immediata e la spedizione rapida sono cruciali, specialmente quando un guasto al manicotto immobilizza il veicolo o ne compromette gravemente le prestazioni. Il prezzo di 39.99€ suggerisce un buon rapporto qualità-prezzo per un ricambio aftermarket, rendendolo un'opzione accessibile rispetto ai ricambi originali che spesso hanno un costo superiore.

Durante l'installazione, è consigliabile seguire alcuni passaggi fondamentali:

1. Sicurezza: Assicurarsi che il veicolo sia parcheggiato su una superficie piana e stabile, con il freno di stazionamento inserito e il motore spento e freddo. Scollegare la batteria può prevenire problemi elettrici accidentali.
2. Accesso: A seconda della posizione del manicotto, potrebbe essere necessario rimuovere altri componenti (coperchi motore, tubi, ecc.) per accedere facilmente al manicotto danneggiato.
3. Rimozione del vecchio manicotto: Allentare le fascette o i morsetti che fissano il manicotto ai raccordi della turbina/intercooler/motore. Potrebbe essere necessario fare leva con delicatezza per staccare il manicotto, specialmente se è incollato o indurito dal tempo.
4. Ispezione: Esaminare attentamente i raccordi per assicurarsi che siano puliti e privi di detriti o danni che potrebbero compromettere la tenuta del nuovo manicotto.
5. Installazione del nuovo manicotto: Posizionare il nuovo manicotto assicurandosi che sia correttamente allineato. Stringere le nuove fascette o i morsetti con la coppia raccomandata per garantire una tenuta ermetica, ma senza stringere eccessivamente per evitare di danneggiare il manicotto.
6. Test: Dopo l'installazione, avviare il motore e verificare l'assenza di perdite d'aria, prestando attenzione a eventuali sibili o cali di potenza. Un giro di prova può confermare il ripristino delle normali prestazioni.

Per i meno esperti, l'installazione di un manicotto turbina può essere un lavoro complesso, dato che spesso richiede l'accesso a zone del vano motore poco agevoli. In caso di dubbi, è sempre consigliabile rivolgersi a un meccanico qualificato per evitare danni ulteriori o un'installazione scorretta. La manutenzione preventiva, inclusa l'ispezione periodica dei manicotti, può aiutare a identificare precocemente segni di usura, prevenendo guasti improvvisi e costosi riparazioni.
