La Fiat Campagnola, un veicolo che ha segnato un'epoca per le sue capacità fuoristradistiche e la sua robustezza, nasconde al suo interno soluzioni tecniche che, sebbene datate, ancora oggi suscitano dibattito e interesse tra gli appassionati. Tra queste, il differenziale autobloccante assume un ruolo di particolare rilievo, specialmente nelle versioni civili e diesel introdotte a partire dal 1961. Questo componente, spesso poco compreso o addirittura frainteso, è cruciale per comprendere le performance del veicolo in condizioni di scarsa aderenza e le sue potenzialità in contesti off-road estremi.
Identificare la Presenza dell'Autobloccante: La Spia sul Montante
Una delle prime e più evidenti indicazioni della presenza di un differenziale autobloccante, specificamente posteriore, su una Fiat Campagnola è la spia dedicata. Questa spia, inserita nel montante di rinforzo sinistro della carrozzeria, vicino alla battuta dello sportello, funge da indicatore visivo per il conducente. La sua colorazione è distintiva: la corona esterna è cromata, mentre la parte interna, che si illumina quando il blocco è attivo, è di colore rosso. La spia si accende quando la leva del blocco differenziale viene tirata verso l'alto, segnalando l'avvenuto inserimento del blocco. La presenza di questo elemento è un forte indizio che permette di classificare la vettura in esame come una versione civile, nello specifico una 1101A/1102B e C.
È fondamentale notare, tuttavia, che non sempre questa spia è presente nella sua configurazione originale. In molti casi, è stato riscontrato che al posto della spia è stato installato uno strumento diverso, come un termometro o un altro dispositivo di monitoraggio. In altre situazioni, il foro è stato creato appositamente nella medesima posizione per accogliere elementi non conformi all'allestimento di fabbrica. Pertanto, è essenziale non affrettare un giudizio basandosi unicamente sulla presenza o assenza di questa spia, ma verificare attentamente se la versione in esame ne sia effettivamente dotata come equipaggiamento di serie.
La Meccanica del Differenziale Autobloccante: Funzionamento e Limiti

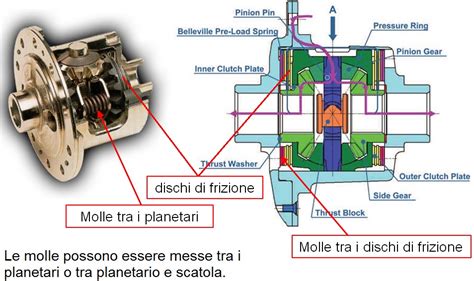

Il differenziale autobloccante, noto anche come LSD (Limited Slip Differential), ha lo scopo di migliorare la trazione in condizioni di scarsa aderenza. A differenza di un differenziale aperto standard, che invia la stessa coppia a entrambe le ruote anche quando una delle due ha perso aderenza (e quindi gira a vuoto), l'autobloccante limita lo slittamento tra le ruote, trasferendo una maggiore porzione di coppia alla ruota con maggiore trazione. Questo avviene solitamente tramite un pacco frizioni che, sotto la spinta di forze generate dal differenziale stesso, aumenta l'attrito tra gli ingranaggi, "bloccando" parzialmente il movimento relativo tra i semiassi.
Tuttavia, anche nelle versioni più performanti, l'efficacia dell'autobloccante in determinate situazioni off-road può essere limitata. Si è riscontrato che in situazioni di forte "twist" (torsione del telaio, dove le ruote opposte si sollevano da terra), l'autobloccante da solo "serve a poco e niente perché in twist le ruote girano a vuoto". In questi scenari estremi, è necessario un intervento manuale da parte del conducente, come l'uso del freno a mano, per innescare il blocco. Questa tecnica, sebbene efficace, richiede una certa sensibilità e esperienza per evitare di danneggiare la trasmissione.
Ottimizzare l'Autobloccante per l'Off-Road: Modifiche e Soluzioni
Per ottenere un risultato ottimale e una risposta più pronta dell'autobloccante, specialmente in contesti fuoristradistici, è necessario intervenire sulla sua taratura interna. Un aspetto cruciale è lo "spallamento" del nuovo pacco frizioni, ovvero la precarica delle molle o dei dischi che generano l'attrito. Per un funzionamento efficace, questo spallamento dovrebbe essere "in prossimità dello 0", altrimenti permane la necessità di ricorrere al freno per innescare il blocco durante i twist.
Esistono diverse filosofie per ottimizzare questo componente. Una soluzione, ispirata da esperienze su altri veicoli (come i "toy", "def" o "zukko", termini colloquiali per riferirsi a veicoli come Toyota, Land Rover Defender e Suzuki), suggerisce di creare un pacco frizioni "più lasco". Questo si otterrebbe utilizzando lo stesso numero di dischi (ad esempio, sei dischetti) ma con un minore spallamento complessivo, inserendo meno dischi lisci intermedi. Questa configurazione verrebbe poi compensata da un'inclinazione minore delle gole del porta satelliti/planetari. L'obiettivo è favorire un'entrata più frequente e progressiva dell'autobloccante, mantenendo al contempo ottimi risultati in 4x4.
Un'altra idea, più audace, riguarda la creazione di gole asimmetriche. L'ipotesi sarebbe quella di portare le gole a 30° in accelerazione e lasciarle a 45° in rilascio. Questo avrebbe lo scopo di non modificare il comportamento dinamico del veicolo su strada in caso di rilascio improvviso o frenata brusca. Tuttavia, sorgono interrogativi sulla fattibilità pratica di tale modifica e sulla capacità di distinguere con certezza quale manicotto agisca in un verso o nell'altro, soprattutto in situazioni di twist, dove il comportamento potrebbe variare a seconda della ruota sollevata.
Sfide Tecniche e Compatibilità dei Componenti
La ricerca di soluzioni per migliorare o adattare i differenziali autobloccanti della Campagnola si scontra spesso con la obsolescenza dei componenti e la difficoltà nel reperire pezzi di ricambio specifici. A differenza di marchi con una maggiore diffusione di ricambi aftermarket, per la Campagnola le opzioni sono spesso limitate a soluzioni "fai da te" o a un'ingegnosa opera di adattamento.
Una delle criticità maggiori riguarda la durezza del materiale delle "tazze" del differenziale. Ci si interroga sulla natura di questo materiale: è cementato, riportato, o altro? La risposta a questa domanda è fondamentale per determinare chi potrà eseguire un lavoro di rettifica o modifica e quale sarà il costo associato. Se il materiale è particolarmente duro o trattato, trovare un'officina in grado di lavorarlo potrebbe diventare un'impresa ardua e costosa.
Un altro punto di discussione è la compatibilità dei componenti con altri veicoli. Ci si chiede se, dato che il differenziale è "simile ad altri", non si possa provare ad adattarci qualcosa di meno obsoleto. La ricerca ha portato a interessanti scoperte: i differenziali autobloccanti BMW da 188mm, in particolare quelli montati sulle BMW E30 (come il 320is), presentano quote dei dischi d'attrito e lisci "identici a quelli montati sulle Fiat Campagnola, prima e seconda serie". Questo apre la possibilità di utilizzare dischi o componenti BMW per la revisione o la modifica dei differenziali Campagnola.
La prima serie della Campagnola, ad esempio, montava al posteriore un differenziale con una taratura del 75%, ottenuta con l'utilizzo di 6 dischi frizione senza molla di precarico. All'anteriore, la taratura era del 45%, con 4 dischi frizione. Fiat stessa forniva ben quattro misure diverse per i dischi lisci: 1,4 - 1,9 - 2 - 2,1 mm. Questa variabilità indica una volontà di personalizzazione della taratura già in origine.
Differenze tra Serie e Tipologie di Blocco
È importante distinguere tra le diverse serie della Campagnola. La Campagnola AR76 - 1107, ad esempio, non presenta il ponte con la "pera" (il gruppo differenziale integrato nella scatola del ponte) come invece la Campagnola AR59 - 1101. La AR76 ha un differenziale con semiassi separati e lo spazio interno nella scatola è "veramente risicato", rendendo impossibile l'installazione di soluzioni che richiedono un manicotto e una relativa forchetta di azionamento, come quelle presenti su altri modelli. Questa differenza strutturale è un ostacolo significativo per l'implementazione di determinate modifiche.
Inoltre, sorge la domanda se i differenziali della Campagnola siano da considerarsi "autobloccanti o LSD". La risposta consolidata è che i differenziali della Campagnola sono effettivamente autobloccanti, così come quelli BMW citati in precedenza. In caso di pattinamento di una ruota, questi differenziali limitano lo slittamento. La Campagnola AR76 è specificamente menzionata come dotata di autobloccanti. Si nota inoltre che la prima serie aveva "percentuali di bloccaggio superiori (senza molle a tazza che precaricavano i pacchi frizione)", mentre dopo il 1979 i differenziali furono modificati, presumibilmente con una taratura inferiore o un diverso sistema di precarico.
La Ricerca di Ricambi Specifici: Dischi in Molibdeno e Taratura
La ricerca di ricambi specifici, come i dischi del differenziale autobloccante per il BMW 320is, evidenzia la difficoltà nel reperirli. In BMW, spesso viene fornito il differenziale completo, rendendo l'operazione di revisione o sostituzione dei soli dischi complessa e costosa. Si ipotizza che contatti in ZF (produttore di trasmissioni) o in zone limitrofe possano fornire indicazioni utili.
Un quesito ricorrente riguarda il diametro dei dischi in molibdeno dell'autobloccante e se ne esistano di diversi diametri. Per aumentare la taratura di un autobloccante BMW E30, ad esempio, si procede aggiungendo dischi in molibdeno al gruppo. Personalmente, si sconsiglia l'uso della molla a tazza o molla di precarico se la macchina è utilizzata prevalentemente su strada normale, poiché le frizioni dell'autobloccante durano decisamente di più in queste condizioni e sono, come detto, difficili da reperire.
La revisione di un differenziale autobloccante, che comprende smontaggio, cambio frizioni e rimontaggio, è considerata un'operazione "banale". Tuttavia, l'aumento della percentuale di bloccaggio "si complica un pochino", richiedendo maggiore attenzione e competenza.
Considerazioni sulla Guida e Implicazioni Dinamiche
L'uso di un differenziale autobloccante comporta implicazioni dirette sul comportamento dinamico del veicolo, sia su strada che in fuoristrada. Uno degli svantaggi più comunemente citati è che "blocca di più, anche quando non serve". Questo significa che in condizioni di guida normali, dove un differenziale aperto permetterebbe alle ruote di girare a velocità diverse (ad esempio, in curva), un autobloccante tenderà a limitare questa differenza, potendo indurre sottosterzo o una maggiore usura dei pneumatici.
Tuttavia, nel contesto dell'off-road, "qualunque soluzione che non sia un blocco al 100%, è sempre un ripiego". Questo suggerisce che anche un autobloccante, pur non essendo un blocco totale, rappresenta un miglioramento significativo rispetto a un differenziale aperto. La capacità di un autobloccante di trasferire coppia alla ruota con aderenza è fondamentale per superare ostacoli e terreni difficili.
Le discussioni sulle gole asimmetriche e sulle diverse angolazioni (30° e 45°) mirano proprio a trovare un compromesso tra le prestazioni in accelerazione, in rilascio e in frenata, cercando di ottimizzare la risposta dell'autobloccante in funzione delle diverse condizioni di carico e trazione. La comprensione di quale sia il "senso di marcia" o il "lato di accelerazione" è cruciale per eseguire correttamente queste modifiche, ma spesso richiede un'analisi approfondita dei disegni meccanici o un'esperienza diretta sul campo.
Differenziali AUTOBLOCCANTI: LSD, TorSen, SALDATO, Ferguson... - Tutto sui Differenziali Ep. 2
Conclusione Provvisoria e Prospettive Future
Il differenziale autobloccante della Fiat Campagnola, pur essendo un componente relativamente semplice nella sua concezione base, presenta una complessità intrinseca legata alla sua taratura, alla compatibilità dei ricambi e alle specificità dei diversi modelli e serie del veicolo. La sua presenza indica una vocazione più orientata all'utilizzo gravoso e al fuoristrada, ma richiede una comprensione approfondita del suo funzionamento per sfruttarne appieno le potenzialità e mitigarne gli svantaggi.
La ricerca di soluzioni per ottimizzare o adattare questi differenziali è un campo fertile per gli appassionati, che spazia dalla semplice revisione alla modifica più radicale. La scoperta della compatibilità con i componenti BMW apre nuove strade per la reperibilità di ricambi e per l'aggiornamento delle prestazioni. Tuttavia, le sfide legate alla lavorazione di materiali specifici e alla complessità di alcune modifiche tecniche rimangono ostacoli significativi.
La Campagnola, con la sua storia e la sua robustezza, continua a ispirare interventi e modifiche, dimostrando come anche un veicolo "vecchio" possa essere adattato e migliorato per soddisfare le esigenze moderne, pur mantenendo il suo carattere originale. La discussione su come migliorare la taratura, la risposta in twist e la durabilità dei componenti è destinata a continuare, alimentata dalla passione e dall'ingegnosità della comunità di appassionati.
