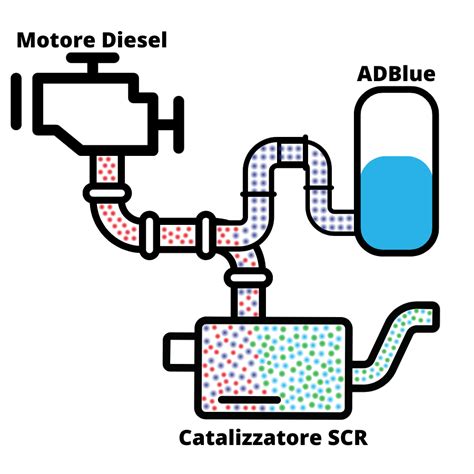

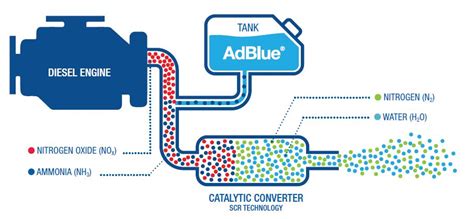

Il sistema AdBlue, componente fondamentale per la riduzione delle emissioni di ossido di azoto (NOx) nei motori diesel moderni, può presentare problematiche che richiedono un'attenta analisi diagnostica. Un caso emblematico riguarda una Volkswagen Passat B8 2.0 TDI da 190 CV, equipaggiata con un sistema SCR (Selective Catalytic Reduction) dotato di un singolo sensore NOx, che ha manifestato specifici codici di errore e messaggi di avviso sul cruscotto. La gestione di tali difetti richiede un approccio metodico, che consideri non solo i componenti direttamente coinvolti nel sistema di trattamento dei gas di scarico, ma anche le interazioni con altri sistemi del veicolo, come il sistema di aspirazione e ricircolo dei gas di scarico (EGR).
Analisi Approfondita dei Codici di Errore P204F00 e P218F00
I codici di errore P204F00 e P218F00, riscontrati su una Passat B8 2.0 TDI con 150.000 km, indicano specifici malfunzionamenti all'interno del sistema di riduzione catalitica selettiva. Il codice P204F00 segnala un "Sistema di riduzione bancata 1 difettoso", suggerendo un problema generale nel circuito SCR lato motore (bancata 1 si riferisce alla prima fila di cilindri, o in questo caso, all'unica bancata di un motore a 4 cilindri). Parallelamente, il codice P218F00 specifica "Flusso di agente riducente non rilevato", puntando a un'anomalia nella dosatura o nella percezione dell'iniezione dell'agente riducente, comunemente noto come AdBlue.
Questi codici di errore sono spesso accompagnati dal messaggio sul cruscotto: "Errore Adblue, nessun avviamento in 500 km". Questa notifica non è un semplice avviso, ma una limitazione imposta dalla centralina motore (ECU) per garantire il rispetto delle normative sulle emissioni. Se il problema persiste o non viene adeguatamente diagnosticato e risolto, il veicolo entrerà progressivamente in modalità di protezione, limitando la potenza e infine impedendo l'avviamento del motore dopo un determinato chilometraggio, in questo caso indicato come 500 km. La presenza di un solo sensore NOx è una configurazione specifica che può influenzare la strategia diagnostica, ma non altera la funzionalità di base del sistema SCR.
Procedure di Diagnosi e Verifiche Eseguite
Di fronte a tali messaggi di errore, è fondamentale seguire un piano di test strutturato. Nel caso specifico della Passat B8 in questione, sono state eseguite diverse verifiche preliminari per circoscrivere la causa del guasto.
Controlli sul Sistema SCR
Il primo passo ha riguardato il test di tenuta del sistema SCR. Questo test è cruciale per assicurarsi che non vi siano perdite di AdBlue nel circuito, che comprometterebbero la pressione e il corretto funzionamento. Successivamente, è stata verificata la valvola di iniezione AdBlue, accertandosi che spruzzasse in modo pulito e senza ostruzioni. Un'iniezione pulita è vitale per garantire la corretta miscelazione dell'AdBlue con i gas di scarico e la successiva conversione degli NOx.
La pressione dal modulo di alimentazione AdBlue è stata misurata, registrando un valore di 6,5 bar. Questo dato è significativo, poiché indica che la pompa nel serbatoio AdBlue è in grado di generare la pressione richiesta dal sistema. Anche la portata dell'agente riducente, secondo l'impostazione di base ODIS (Offboard Diagnostic Information System, lo strumento diagnostico ufficiale Volkswagen), è risultata essere a posto, con un valore di 160 ml. Questo suggerisce che la centralina riceve segnali indicanti un corretto funzionamento del dosaggio in termini di volume.
Il sistema AdBlue è stato sottoposto a spurgo e riempimento di nuovo. Le procedure di spurgo sono necessarie per rimuovere eventuali bolle d'aria nel circuito, che potrebbero interferire con la pressione e il flusso. Il riempimento, effettuato dopo lo spurgo, garantisce che il serbatoio contenga la quantità adeguata di fluido.
Infine, il modulo di depurazione dei gas di scarico è stato ispezionato tramite endoscopia. Questa tecnica permette di visualizzare l'interno di componenti critici come il catalizzatore SCR, senza doverli smontare completamente, e di verificare la presenza di eventuali danni fisici, ostruzioni o cristallizzazioni anomale. In questo caso, l'endoscopia non ha rivelato difetti diretti all'interno del modulo di depurazione.
Possibili Cause Indirette e Sintomi Correlati
Nonostante le verifiche sul sistema AdBlue abbiano dato esito positivo secondo i test standard, il problema persisteva. Questo scenario spesso indica che la causa del malfunzionamento risiede in componenti o sistemi correlati che influenzano indirettamente le prestazioni del sistema SCR.
L'Inquinamento del Sistema di Aspirazione
Durante le attività di controllo, è emersa una condizione anomala: smontando il tratto EGR, è presente molto fango di olio e fuliggine. Questa scoperta è di fondamentale importanza. Il sistema EGR (Exhaust Gas Recirculation) ha il compito di ricircolare una parte dei gas di scarico nell'aspirazione per abbassare le temperature di combustione e ridurre le emissioni di NOx. Tuttavia, i gas di scarico contengono particolato (fuliggine) e, nei motori turbodiesel, può esserci anche una presenza di olio proveniente dallo sfiato del basamento (PCV - Positive Crankcase Ventilation) che viene convogliato nel condotto di aspirazione.
Quando questi elementi si accumulano nel tempo, formano un deposito denso e appiccicoso, definito "fango di olio e fuliggine". Questo accumulo può ostruire parzialmente o totalmente le valvole di aspirazione, il collettore di aspirazione e persino l'intercooler. L'intercooler, deputato a raffreddare l'aria compressa dal turbocompressore prima che entri nei cilindri, se ostruito, riduce l'efficienza della combustione. Una minore quantità di aria fresca che entra nei cilindri compromette la qualità della miscela aria-carburante e, di conseguenza, la corretta gestione dei gas di scarico e l'efficacia del sistema SCR.
L'intrusione di olio nello sfiato del basamento può essere legata a diversi fattori, tra cui l'usura del motore, un eccessivo carico sul turbo che porta a una maggiore depressione nel carter, o un malfunzionamento del sistema di ricircolo dei vapori dell'olio, come il separatore olio-aria (oil-catch can). Nei motori 2.0 TDI EA288, una pulizia regolare o l'installazione di un sistema di recupero vapori olio esterno possono prevenire tali accumuli.
Interazione tra EGR, Aspirazione e Sistema AdBlue
Il "fango" nel tratto EGR e nell'intercooler non è un problema isolato. Un collettore di aspirazione e valvole di aspirazione intasati possono alterare il flusso d'aria nei cilindri, portando a una combustione incompleta. Questa combustione imperfetta produce più particolato e ossidi di azoto (NOx), mettendo sotto stress il sistema SCR. Se il sistema SCR non è in grado di gestire l'eccesso di NOx a causa di un funzionamento inefficace o di un'errata calibrazione dovuta alla insufficiente quantità di aria aspirata, la centralina può interpretare la situazione come un malfunzionamento del sistema stesso.
Esiste anche la possibilità che il radiatore EGR stesso, parte integrante del sistema di ricircolo, possa essere difettoso o ostruito, contribuendo all'accumulo di depositi. In casi più rari, un problema con il radiatore dell'olio o l'intercooler potrebbe causare un passaggio di olio nel circuito di aspirazione, aggravando l'intasamento.
Possibili Soluzioni e Approcci Diagnostici Avanzati
Data la complessità dei sistemi moderni, la risoluzione di questi problemi richiede spesso un approccio che vada oltre la semplice sostituzione di componenti indicati dai codici di errore.
Aggiornamenti Software e Diagnosi Approfondita
In alcuni casi, la MSG (Modulo di Gestione Motore) potrebbe necessitare di un aggiornamento software. Le case automobilistiche rilasciano periodicamente aggiornamenti per correggere bug, migliorare le prestazioni e ottimizzare la gestione dei sistemi, inclusi quelli antinquinamento. Verificare con ODIS se la centralina è aggiornata è quindi un passaggio diagnostico fondamentale.

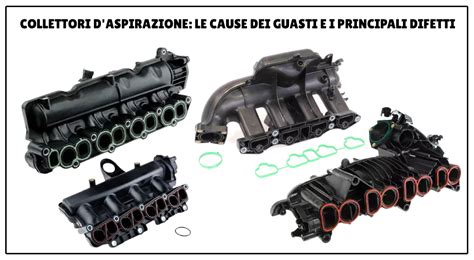

Un suggerimento prezioso è quello di rimuovere il collettore di aspirazione ed eseguire una diagnosi approfondita. Questo permette di ispezionare visivamente le valvole di aspirazione e le pareti del collettore. Se il riempimento dei cilindri non è ottimale a causa di ostruzioni, anche i gas di scarico non lo saranno, influenzando indirettamente il sistema AdBlue. Una terapia di pulizia con gusci di noce (walnut blasting) è una tecnica efficace per rimuovere i depositi carboniosi dalle valvole di aspirazione sui motori a iniezione diretta di benzina, ma tecniche analoghe o prodotti specifici possono essere considerati per i diesel, sebbene la rimozione fisica tramite smontaggio sia spesso l'opzione più sicura ed efficace per depositi consistenti.
SALVATO IL MOTORE - PULIZIA VALVOLE GPL - METANO
Il Ruolo del Serbatoio AdBlue e del Modulo di Alimentazione
Sebbene i test sul sistema AdBlue e la pressione generata dal modulo di alimentazione siano risultati nella norma, è importante considerare la possibilità di un guasto interno al serbatoio AdBlue o al suo modulo di alimentazione. Questo componente, che include la pompa, il sensore di livello e a volte un filtro, è il cuore del sistema di erogazione. Anche se la pressione di 6,5 bar viene generata, potrebbero esserci delle anomalie nel flusso o nella capacità di mantenere una pressione costante sotto carico variabile, non sempre rilevabili dai test standard.
Un utente ha riportato che il modulo di alimentazione nel serbatoio AdBlue è stato sostituito e l'errore è scomparso dopo un giro di prova di 5 km. Questa è stata la soluzione definitiva per il suo caso, suggerendo che, nonostante i test iniziali sembrassero indicare un funzionamento corretto, una debolezza intrinseca del modulo era la causa del problema. È stato specificato che "Altrimenti, non c'è nessuna pompa in questo serbatoio" riferendosi al modulo di alimentazione che integra la pompa.
Gestione del Riempimento e Additivi
Un aspetto da non sottovalutare è la procedura di rabbocco dell'AdBlue. Sebbene non fosse la causa scatenante nel caso in esame ("No, secondo il cliente, ha rabboccato solo dopo che il messaggio è apparso"), è noto che in certi sistemi, se il serbatoio viene riempito "fino all'orlo", si possono verificare problemi. In particolare, "Con questi sistemi, non si deve riempire fino all'orlo, altrimenti si rompono". L'eccesso di fluido può causare cristallizzazioni nei tubi o nel sensore di livello, o addirittura danneggiare componenti come la pompa.

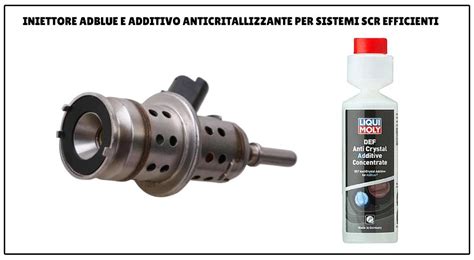

In caso di sospette cristallizzazioni, una procedura suggerita è quella di svuotare di nuovo il serbatoio, riempirlo a metà e poi aggiungere un additivo per l'urea. Questo tipo di additivo è formulato per sciogliere tali cristallizzazioni e ripristinare la fluidità dell'agente riducente.
Altri Potenziali Problemi Correlati
Altre problematiche, apparentemente non correlate ma che possono influenzare indirettamente i sistemi di gestione motore e emissioni, sono state segnalate su modelli simili di Passat B8:
- Fendinebbia posteriore non funzionante: Sebbene questo sia un problema elettrico differente, la diagnosi di un problema elettrico in un'altra area del veicolo può talvolta portare a scoprire schemi di cablaggio o problemi di centraline che, in teoria, potrebbero influenzare altri sistemi se vi è un malfunzionamento della centralina di bordo (es. PIN 72).
- Mancanza di audio dal sistema infotainment: Anche se isolato al sistema multimediale, la gestione elettronica complessa di questi veicoli implica che la stabilità dei sistemi elettrici sia cruciale.
- Temperatura motore che sale e scende in base alla velocità: Questo sintomo, dopo la sostituzione della pompa dell'acqua, potrebbe indicare problemi con la valvola termostatica, il radiatore, o persino un malfunzionamento della pompa dell'acqua elettrica se presente.
- Sistema Keyless non funzionante: Segnalazioni frequenti di difetti Keyless possono indicare problemi con le antenne, la centralina del comfort, o la batteria del telecomando, ma in alcuni veicoli, la gestione delle chiavi è legata alla centralina motore.
- Rumore Turbo / Regolazione Pressione di Sovralimentazione (P0299 00): Questo errore, "Differenza significativa tra la pressione di sovralimentazione effettiva e quella target", indica problemi con il turbocompressore stesso, la wastegate, le tubazioni di sovralimentazione (perdite o ostruzioni), o il sensore di pressione. L'intasamento del sistema di aspirazione, come descritto precedentemente, può certamente contribuire a questo tipo di difetto.
- Problemi persistenti con catalizzatore e sonde lambda: Ripetuti guasti al catalizzatore (sostituito due volte) e alle sonde lambda, nonostante i ricambi originali, suggeriscono una causa sottostante non risolta. Questo può dipendere da una combustione non ottimale (riconducibile a problemi di aspirazione, iniezione o EGR), o da un difetto nel cablaggio o nella centralina che non permette il corretto funzionamento dei nuovi componenti.
Conclusione Tecnica e Considerazioni Finali
La risoluzione del problema P204F00 e P218F00 su una Passat B8 2.0 TDI, manifestato con il messaggio "Errore Adblue, nessun avviamento in 500 km", è stata infine ottenuta con la sostituzione del modulo di erogazione AdBlue. Questo componente integrato nel serbatoio, nonostante i test diagnostici iniziali non indicassero anomalie palesi, è risultato essere la causa principale del malfunzionamento.
Tuttavia, la persistente presenza di "molto fango di olio e fuliggine" nel tratto EGR e l'intasamento dell'intercooler rimangono questioni aperte che meritano ulteriore indagine. L'accumulo di tali depositi nel sistema di aspirazione e nel circuito EGR, specialmente su motori come il 2.0 TDI EA288, è spesso legato a un eccessivo convogliamento di olio attraverso lo sfiato del basamento nel coperchio delle valvole, prima dell'aspirazione del turbo. Questo fenomeno può essere causato da un'usura del motore, da un sistema di ventilazione carter non ottimale (es. separatore olio-aria saturo o inefficiente), o da un uso gravoso del veicolo.
La gestione di questi depositi richiede un'azione correttiva che potrebbe includere la pulizia approfondita del sistema di aspirazione, del collettore e dell'intercooler. È altresì consigliabile valutare l'installazione di un sistema di recupero vapori olio esterno (oil catch can) per prevenire futuri accumuli e preservare l'efficienza del motore e dei sistemi antinquinamento. La vigilanza su questi aspetti indiretti è fondamentale per garantire la longevità e la piena funzionalità del veicolo, evitando il ripetersi di problemi legati al sistema di trattamento dei gas di scarico.
