La Sfida dello Sterzo nei Cingoli: Comprendere e Risolvere le Difficoltà

La manovrabilità di un mezzo cingolato è una componente cruciale per la sua efficacia operativa, e le difficoltà nello sterzare i cingoli possono rappresentare un ostacolo significativo. Questo articolo esplora le cause comuni di questi problemi, analizzando sia gli aspetti meccanici che quelli legati all'interfaccia uomo-macchina, con un focus particolare sulla sicurezza e sull'efficienza.

Principi Fondamentali della Trazione Cingolata

Prima di addentrarci nelle problematiche specifiche, è utile comprendere i principi di base che governano il movimento e lo sterzo dei cingoli. Nei sistemi a cingoli, la velocità di avanzamento in ogni punto del cingolo è intrinsecamente legata alla velocità periferica della ruota motrice. Questo principio rimane valido indipendentemente dalle dimensioni e dalla forma del cingolo stesso.

Un aspetto tecnico spesso discusso riguarda la configurazione della trazione: posteriore o integrale. Nei mezzi a trazione integrale, l'equivalenza delle velocità degli assi diventa un fattore importante. La presenza di un differenziale per la rotazione dei cingoli può sollevare interrogativi sul suo effettivo ruolo e sulla necessità di altri sistemi per generare attivamente una differenza di velocità tra i due lati del mezzo. In alcuni scenari, l'implementazione di freni su ogni asse potrebbe essere considerata come un'alternativa o un complemento al differenziale per ottenere la differenziazione di velocità desiderata. Tuttavia, la necessità e l'efficacia di un differenziale per i cingoli dipendono strettamente dalle specifiche esigenze operative e dalla progettazione complessiva del veicolo.

La Ergonomia dei Comandi: Standardizzazione e Sicurezza

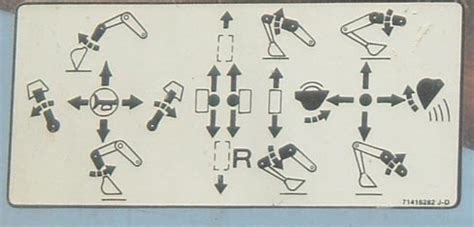

La disposizione dei comandi su macchine movimento terra, come escavatori e pale, è regolamentata da norme internazionali volte a garantire la sicurezza. Ogni modifica apportata agli schemi di comando standard è considerata illegale in quanto non conforme a tali normative. Questa standardizzazione è fondamentale perché assicura che gli operatori, indipendentemente dalla marca o dal modello della macchina, possano interagire con i comandi in modo intuitivo e prevedibile. In ogni parte del mondo, i comandi delle macchine nuove di fabbrica seguono schemi consolidati, adattati al tipo specifico di macchina (pala, escavatore, ecc.).

Tuttavia, esistono casi in cui le abitudini degli operatori o le preferenze di lunga data portano a richieste di modifiche. Ad esempio, in alcune cave, operatori affezionati a marchi specifici continuano a richiedere comandi di traslazione che replicano schemi di macchine più datate: pedali distinti per avanti e indietro e una leva centrale per sterzare. Similmente, alcuni operatori preferiscono comandi invertiti per funzioni specifiche, come il sollevamento del braccio di un escavatore. Questa inversione, dove abbassando la leva si alza il braccio e viceversa, è stata storicamente associata a determinati marchi e può comportare un costo aggiuntivo per la personalizzazione.

La critica a tali modifiche si basa su principi di sicurezza fondamentali. In situazioni di emergenza, come un improvviso cedimento del terreno sotto i cingoli, un operatore esperto reagisce istintivamente abbassando le braccia. Con i comandi standard, questo movimento si traduce nell'abbassamento della leva e, di conseguenza, del braccio dell'escavatore, fornendo un ulteriore punto di appoggio e stabilità. Al contrario, con comandi invertiti, lo stesso movimento istintivo porterebbe all'innalzamento del braccio, peggiorando lo sbilanciamento della macchina e creando una situazione di pericolo accresciuto. Questa discrepanza nelle logiche di comando è stata paragonata alla scelta della guida a sinistra degli inglesi, una deviazione da una norma consolidata a livello globale.

Va notato che alcune disposizioni di comandi "al contrario" erano limitate a specifiche funzioni, come il sollevamento e la discesa del braccio, mentre il resto dei comandi rimaneva standard. Con l'evoluzione tecnologica, anche marchi storicamente associati a comandi non convenzionali hanno adottato servo comandi più standardizzati.

Comandi "a X" vs. Comandi a Croce

Un'altra variante nei sistemi di comando riguarda la disposizione delle leve. Alcuni operatori trovano più intuitivi e comodi i comandi "a X", dove le leve per funzioni opposte sono disposte in diagonale, rispetto ai tradizionali comandi a croce. L'abitudine a un sistema può rendere difficile l'adattamento all'altro. Alcune terne, ad esempio, presentavano comandi "a X", e l'esperienza suggerisce che una volta acquisita familiarità, molti operatori preferiscono questa configurazione. Tuttavia, la standardizzazione internazionale tende a favorire i comandi a croce per la loro universalità e prevedibilità.

Analisi di Problemi Specifici nello Sterzo dei Cingoli

Un caso concreto di difficoltà nello sterzare i cingoli è stato descritto da un proprietario di un cingolato Fiat-Agri 80/75 del 1992. Dopo circa un'ora di lavoro con un erpice, il mezzo ha iniziato a manifestare problemi di sterzo: sterzando la cloche a destra o sinistra e premendo il relativo pedale del freno, si avvertiva uno stridio terribile e il pedale vibrava, senza che il cingolo si fermasse o il mezzo virasse. Questo accadeva anche quando si tentava di sterzare solo con le frizioni di sterzo, dove normalmente un cingolo dovrebbe fermarsi o rallentare significativamente. I freni sembravano funzionare regolarmente, ma si notava una pulsazione del pedale tenendolo leggermente premuto in movimento.

Ulteriori osservazioni hanno rivelato che, in salita ripida e marcia avanti, tentando di sterzare solo con le frizioni, nessuno dei cingoli si fermava come previsto. Questo fenomeno si verificava solo a velocità più sostenute; in prima lenta, si percepiva l'apertura della frizione e la conseguente virata.

Un sintomo preoccupante è stato il surriscaldamento della pompa di sterzo e dell'olio nel serbatoio al termine del lavoro. Questo suggerisce un problema di attrito eccessivo o di malfunzionamento del sistema idraulico. È stato notato che l'olio delle frizioni di sterzo, sostituito di recente, presentava un aspetto "sporco", con un deposito grigio scuro e denso sul fondo del serbatoio. Questo deposito potrebbe indicare un'usura accelerata dei componenti interni, come i dischi frizione o i pistoncini dei cilindri di sterzo. La sostituzione recente di un freno sinistro (20 ore prima) potrebbe essere correlata o un sintomo di un problema più ampio.

Possibili Cause e Soluzioni

Basandosi sulla descrizione del problema, diverse cause possono essere ipotizzate:

• Usura dei Dischi Frizione di Sterzo: Il deposito grigio scuro nell'olio è un forte indicatore di usura dei dischi frizione che controllano la rotazione dei cingoli. Quando questi dischi si consumano, il loro materiale finisce nell'olio, riducendo l'efficacia della frizione stessa e causando surriscaldamento.
• Problemi ai Pistoncini o Cilindri di Sterzo: Se i pistoncini che azionano le frizioni o i cilindri idraulici presentano perdite o malfunzionamenti, la pressione idraulica necessaria per azionare le frizioni potrebbe non essere sufficiente, compromettendo lo sterzo.
• Contaminazione dell'Olio Idraulico: L'olio "sporco" può indicare la presenza di detriti metallici o di altri contaminanti che possono danneggiare le pompe, le valvole e le frizioni, riducendone l'efficienza e causando surriscaldamento.
• Malfunzionamento della Pompa di Sterzo: Una pompa di sterzo usurata o danneggiata potrebbe non essere in grado di fornire la pressione idraulica necessaria per un corretto azionamento delle frizioni, specialmente sotto carico o a regimi elevati.
• Problemi al Sistema Idraulico Generale: Valvole di controllo difettose, perdite nei tubi o accumuli di pressione nel sistema potrebbero contribuire alle difficoltà di sterzo e al surriscaldamento.

Raccomandazioni per la Verifica

Per affrontare questo problema, si consiglia un approccio sistematico:

1. Ispezione Visiva Approfondita: Controllare attentamente tutti i componenti del sistema di sterzo e idraulico per segni di perdite, danni o usura. Verificare il livello e la qualità dell'olio nel serbatoio.
2. Verifica dei Componenti di Sterzo: Smontare e ispezionare i dischi frizione di sterzo per valutare il loro stato di usura. Verificare il funzionamento e l'integrità dei pistoncini e dei cilindri idraulici.
3. Controllo del Sistema Idraulico: Testare la pompa di sterzo per verificarne la pressione e la portata. Ispezionare le valvole di controllo e i tubi idraulici per eventuali ostruzioni o perdite.
4. Analisi dell'Olio: Considerare un'analisi dell'olio idraulico per identificare la presenza di contaminanti metallici che potrebbero indicare l'usura di componenti specifici.
5. Verifica dei Freni: Anche se i freni sembrano funzionare, la pulsazione del pedale potrebbe indicare un problema con il sistema frenante, che potrebbe essere collegato o aggravare i problemi di sterzo.

Il Sistema di Sterzo Generale del Veicolo

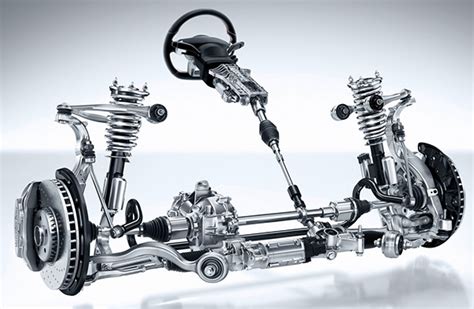

Al di là delle specificità dei cingoli, il sistema di sterzo di un veicolo, sia esso un'auto o una macchina industriale, è un insieme complesso di componenti che lavorano sinergicamente. La sua corretta funzionalità è fondamentale per la sicurezza e le prestazioni.

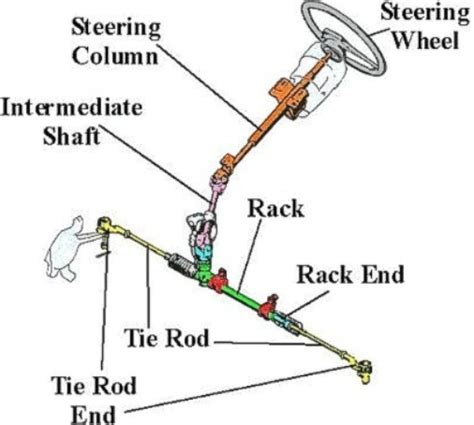

Il funzionamento di base prevede che il conducente ruoti il volante. Questa rotazione viene trasmessa attraverso il piantone dello sterzo alla scatola dello sterzo. Dalla scatola dello sterzo, il movimento viene convertito in un movimento lineare attraverso tiranti e barre, che infine azionano le ruote, facendole girare a destra o a sinistra.

I problemi comuni in un sistema di sterzo automobilistico includono:

• Vibrazione del Volante: Può manifestarsi a determinate velocità, suggerendo squilibri nelle ruote o problemi ai componenti dello sterzo.
• Rigidità dello Sterzo: Difficoltà nel girare il volante, specialmente a basse velocità, spesso legata a problemi nel sistema di servosterzo o a componenti usurati.
• Volante "Molleggiato" o con Gioco Eccessivo: Indica un gioco eccessivo nei collegamenti dello sterzo, riducendo il controllo del veicolo.
• Usura Irregolare degli Pneumatici: Può essere un sintomo di un allineamento delle ruote non corretto, ma anche correlato a problemi nel sistema di sterzo stesso.

La risoluzione dei problemi di sterzo inizia con un'ispezione visiva approfondita. È necessario controllare i componenti come le estremità dei tiranti, i giunti sferici e il collegamento di sterzo per individuare crepe, allentamenti o gioco eccessivo.

Il sistema di servosterzo, se presente, richiede particolare attenzione. Un basso livello di fluido idraulico è una causa comune di difficoltà nello sterzo. È importante verificare la presenza di perdite sotto il veicolo e assicurarsi che il fluido sia pulito e al livello corretto. Avviare il motore e girare lentamente il volante da un blocco all'altro può aiutare a identificare rumori insoliti, come lamenti o gemiti, che indicano problemi con la pompa del servosterzo.

Altri componenti critici includono:

• Il cambio dello sterzo: Responsabile della conversione del movimento rotazionale in lineare. Va controllato per perdite, bulloni di montaggio allentati e funzionamento corretto.
• Il perno King: Componente fondamentale nei camion, permette la rotazione delle ruote anteriori. Va ispezionato per usura, danni o allentamenti.
• L'estremità del collegamento di trascinamento (tie rod end): Collega il cambio dello sterzo al mozzo della ruota. Va controllata per usura, gioco o danni.

Quando i problemi di guida sono complessi o richiedono strumenti e conoscenze specialistiche, è sempre consigliabile rivolgersi a un meccanico qualificato. L'uso di parti di sterzo di alta qualità è imprescindibile per garantire la sicurezza e la durabilità del sistema.
