Manutenzione e Regolazione dei Cuscinetti di Sterzo della Moto: Una Guida Approfondita

La sensazione di instabilità alla guida, specialmente ad alte velocità o durante le curve prolungate, può essere attribuita a un problema comune ma critico: la regolazione errata o un difetto nei cuscinetti di sterzo della moto. Questo componente fondamentale, spesso trascurato nella manutenzione ordinaria, gioca un ruolo cruciale nella maneggevolezza e nella sicurezza del veicolo. Comprendere la sua funzione, i sintomi di un malfunzionamento e le procedure corrette per la sua ispezione e manutenzione è essenziale per ogni motociclista.

Identificare i Sintomi di un Cuscinetto di Sterzo Difettoso

Quando si procede ad alta velocità o in curve a lungo raggio, si potrebbe avvertire una sensazione di instabilità, descritta come trovarsi sul dorso di un serpente a sonagli. Questo fenomeno, sebbene possa sembrare allarmante, è spesso un chiaro indicatore di un cuscinetto di sterzo regolato in modo errato o difettoso. Anche per chi non ha mai sperimentato direttamente questa sensazione, è consigliabile controllare regolarmente la corretta regolazione di questo componente.

Il primo passo per diagnosticare un problema è eseguire un controllo visivo e tattile. Per un controllo ottimale del cuscinetto di sterzo, è fondamentale chiedere l'aiuto di una seconda persona. La moto deve essere sollevata in modo che la ruota anteriore si trovi a mezz'aria; è importante notare che questo non deve essere fatto con un sollevatore per ruota anteriore. Se la moto è dotata di un cavalletto centrale, la seconda persona si siede sulla sella, posizionandosi quanto più possibile sulla parte posteriore per fornire stabilità. L'altra persona afferra la forcella con entrambe le mani all'estremità inferiore e la muove con forza avanti e indietro. Se si avverte un gioco, è necessario procedere alla regolazione del cuscinetto.

Il Processo di Regolazione dei Cuscinetti di Sterzo

La regolazione dei cuscinetti di sterzo richiede precisione e attenzione. Innanzitutto, è necessario allentare le viti di serraggio del tubo di scorrimento, che si trovano sulla piastra forcella inferiore, e la grande vite centrale della piastra forcella superiore. La regolazione vera e propria viene eseguita serrando leggermente il dado di registrazione, posizionato sotto la piastra forcella superiore, con una chiave a gancio. L'obiettivo è ottenere un cuscinetto senza gioco e che permetta alla forcella di muoversi liberamente e fluidamente.

Un secondo test è cruciale per verificare lo stato del cuscinetto. Si ruota la forcella in posizione diritta, quindi si dà un leggero colpetto in sequenza al manubrio, curvandolo prima a destra e poi, sempre dalla posizione diritta, a sinistra. Se la forcella risulta dura durante questo movimento, è necessario allentare ancora un po' la regolazione. Ancora più importante, se si percepiscono anche solo lievi punti di arresto, ciò indica che il cuscinetto è usurato e necessita di sostituzione.

È fondamentale tenere presente che cavi, alberi e tubi flessibili idraulici, se presenti, possono falsare il risultato della misurazione. Un punto di arresto si presenta soprattutto in posizione diritta, poiché questa è la posizione maggiormente sollecitata durante la guida.

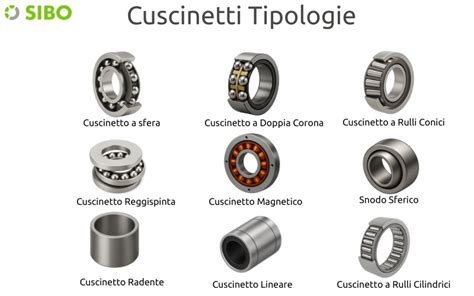

Cuscinetti a Sfera vs. Cuscinetti a Rulli Conici: Una Scelta Tecnica

Molte moto, specialmente quelle meno recenti, sono ancora dotate di cuscinetti a sfera per lo sterzo. In un cuscinetto a sfera, ogni sfera è portante solo su un piccolo punto di contatto. Con il passare del tempo e l'accumulo di chilometri, in corrispondenza di questi punti di contatto si forma un'usura localizzata, comunemente nota come "punto di arresto". Questa usura può portare a una guida meno fluida e a una minore precisione di sterzata.

Per questo motivo, si consiglia vivamente la conversione ai cuscinetti a rulli conici. Questi cuscinetti, noti per la loro lunga durata, presentano una configurazione in cui ogni rullo è portante lungo tutta la propria lunghezza. Ciò si traduce in un contatto molto maggiore con la sede del cuscinetto e, di conseguenza, in una migliore distribuzione del peso e una maggiore robustezza complessiva. I cuscinetti conici sono intrinsecamente più robusti di quelli a sfere e durano quindi molto più a lungo. Il loro costo è abbastanza variabile, ma si tratta comunque di cuscinetti di serie, quindi reperibili con relativa facilità.

Vantaggi dei Cuscinetti a Rulli Conici

La transizione ai cuscinetti a rulli conici offre numerosi vantaggi. Innanzitutto, la loro maggiore superficie di contatto distribuisce il carico in modo più uniforme, riducendo lo stress sui singoli componenti e prolungando la vita utile del sistema di sterzo. In secondo luogo, la maggiore robustezza intrinseca dei rulli conici li rende più resistenti all'usura e ai danni, specialmente in condizioni di guida gravose o su terreni dissestati. Infine, questi cuscinetti offrono una sensazione di sterzo più precisa e fluida, migliorando il controllo della moto e la confidenza del pilota.

Smontaggio e Rimontaggio dei Cuscinetti di Sterzo: Guida Dettagliata

La sostituzione dei cuscinetti di sterzo può sembrare un'operazione complessa, ma con gli strumenti giusti e una procedura accurata, è un intervento alla portata di molti appassionati di meccanica.

Preparazione e Smontaggio

Prima di iniziare, è indispensabile smontare completamente la carenatura, inclusi i fianchi e il cupolino. Si deve prestare particolare attenzione durante lo smontaggio del cupolino, che ingloba il faro e le frecce, per evitare di lasciarlo appeso ai cavi elettrici. È consigliabile appoggiarlo sulla ruota anteriore e rimuovere i morsetti uno alla volta, facendo attenzione a non forzarli. I morsetti sono provvisti di una molletta di sicurezza in plastica che va premuta a fondo prima di tirare.

Successivamente, occorre allentare la vite sulla piastra superiore di sterzo (quella centrale) e verificare la presenza e la posizione di eventuali fascette. I semimanubri vanno sfilati quel tanto che basta a farli ruotare verso il centro della moto, avvicinandoli al serbatoio. Per sollevare ulteriormente la moto e facilitare l'accesso, si possono impiegare degli spessori in legno o altro materiale robusto da infilare sotto, facendo perno sul cavalletto.

Il passo successivo prevede lo sblocco della ghiera controdado, dopo aver sganciato la rondella di sicurezza. Questa rondella, non facilmente reperibile in commercio, è spesso un componente specifico Honda. Se non si sono effettuate molte operazioni di smontaggio, è possibile riutilizzarla con una certa sicurezza. A questo punto, si può estrarre da sotto il perno di sterzo con la piastra inferiore. Con i cuscinetti conici, in mano rimarrà solo la pista interna con i relativi rulli.

Pulizia e Rimozione delle Piste

Una volta smontati i componenti, è essenziale pulire con uno straccio tutto il grasso presente sulle piste del cannotto. Non conviene utilizzare prodotti liquidi, in quanto potrebbero penetrare nel telaio. Il grasso si trova solitamente solo vicino alle piste e si pulisce facilmente. I supporti delle piste sul cannotto presentano due incavi che consentono l'uso degli appositi estrattori Honda. Se si dispone di questi attrezzi, basta seguire le istruzioni del manuale di officina.

In assenza degli estrattori specifici, è necessario procedere con cautela utilizzando un martello e un punzone in acciaio duro. La pista deve essere spinta fuori in modo uniforme, evitando inclinazioni che potrebbero danneggiare le delicate sedi in alluminio del cannotto. Si consiglia di applicare colpetti leggeri, passando continuamente da un lato all'altro.

Per proteggere il filetto della vite superiore durante le varie attività di smontaggio, è importante rimontarla provvisoriamente. La rimozione della sede del cuscinetto inferiore, se non si dispone di una morsa o di un banco di lavoro adeguato, può essere complessa. Si procede con uno scalpello, incuneandosi tra la sede del cuscinetto e la piastra inferiore. È importante notare che il parapolvere inferiore verrà inevitabilmente danneggiato durante questa operazione e dovrà quindi essere sostituito.

Montaggio dei Nuovi Cuscinetti

Dopo aver rimosso la vecchia sede e pulito accuratamente l'area, si procede con il montaggio del nuovo cuscinetto. Nel caso del cuscinetto originale, si monterà solo la sede esterna, mentre con il cuscinetto conico si monterà la sede con i relativi rulli. È fondamentale prestare attenzione a non danneggiare il cuscinetto nuovo, in particolare la gabbia guida rulli.

Prima di infilare la sede del cuscinetto, è indispensabile montare il nuovo parapolvere. Una volta che la sede è stata posizionata sul perno, si utilizza un tubo di diametro appropriato (circa 30 mm e spessore 2 mm) per martellare con uniformità. In alternativa, si può utilizzare la vecchia sede del cuscinetto, girata al contrario per non danneggiare la gabbia dei rulli, per martellare in modo più uniforme. È cruciale procedere con cautela, alternando i colpi tra i due lati senza fretta.

Se la vecchia sede inizia a bloccarsi sul perno, si deve utilizzare un punzone per continuare a battere sui due lati, prestando la massima attenzione a non danneggiare il cuscinetto. Tuttavia, l'uso di un tubo specifico è sempre assolutamente consigliabile per garantire un montaggio corretto e sicuro.

Per montare le sedi dei cuscinetti sul cannotto di sterzo, si può procedere con gli appositi attrezzi Honda, se disponibili. In alternativa, si può imboccare la nuova sede utilizzando un martello in plastica, avendo cura di mantenere il cuscinetto perfettamente parallelo durante l'operazione. Anche in questo caso, si procede con piccole martellate alternate sui lati opposti, con molta cautela. È importante controllare frequentemente se la sede è in piano con il cannotto e, nel caso non lo sia, insistere leggermente sul lato più alto fino a riportarla in piano. Se perfettamente centrata, la sede non opporrà molta resistenza, dato che il cannotto è in alluminio. La sede inferiore è generalmente più difficile da montare a causa della posizione più scomoda. Quando le sedi raggiungono la fine corsa, la martellata produrrà un suono diverso, più secco. A questo punto, si completano le martellate per assicurare che tutta la sede sia in posizione.

Lubrificazione e Assemblaggio Finale

Per garantire una buona scorrevolezza nelle prime fasi della regolazione, si può utilizzare olio per lubrificare le sedi e i rulli. Successivamente, è necessario applicare grasso specifico per cuscinetti, facilmente reperibile in commercio. Non bisogna esagerare con la quantità di grasso; è importante farlo penetrare bene ruotando i rulli o le sfere.

Prima di infilare il perno di sterzo, è fondamentale pulire accuratamente la sede dello stelo nella piastra inferiore. Essendo quest'ultima di acciaio comune, potrebbero esserci tracce di ruggine che vanno rimosse prima del montaggio. Infilare quindi il perno di sterzo da sotto, prestando attenzione a non toccare altre parti della moto e a non contaminare il grasso presente sul cuscinetto.

Una volta che il perno di sterzo è stato spinto fino a fine corsa, si monta il cuscinetto superiore, il parapolvere e quindi la ghiera di registrazione. Avvitare la ghiera a mano finché non blocca il tutto. Muovere più volte lo sterzo, cercando di chiudere la ghiera sempre a mano. A questo punto, la ghiera deve essere serrata alla coppia prevista utilizzando una chiave dinamometrica.

Nel caso non si disponga della chiave dinamometrica, è possibile serrare la ghiera con martello e punzone, avendo cura di girare continuamente lo sterzo per verificare che non si blocchi. Lo sterzo deve sempre girare liberamente e senza eccessivo sforzo. Muovere svariate volte lo sterzo da un fine corsa all'altro per assestare i cuscinetti. Successivamente, si dovrebbe allentare leggermente la ghiera e poi serrarla nuovamente alla coppia prestabilita.

Dopo aver completato questa operazione, lo sterzo deve girare con uno sforzo minimo, essere perfettamente uniforme in ogni sua posizione e non presentare alcun lasco. Questa è l'operazione più delicata, ma è importante sapere che lo sterzo può essere registrato anche successivamente senza dover smontare completamente la moto.

Infine, montare la rondella di sicurezza e la ghiera controdado. Prestare particolare attenzione durante il serraggio del controdado, per evitare che ruoti anche la ghiera di regolazione, cosa assai probabile.

Montaggio della Forcella e Regolazioni Finali

Il montaggio degli steli della forcella richiede attenzione alla corretta quota di sfilamento. È necessario utilizzare il valore rilevato in precedenza e ricontrollarlo quando si monterà la piastra superiore. È fondamentale che lo sfilamento sia identico per entrambi gli steli.

Una volta completato il montaggio, si può abbassare la moto e appoggiarla sulla ruota anteriore. Fare i primi metri con prudenza per valutare le reazioni della moto. Se la moto non mantiene facilmente l'equilibrio, significa che lo sterzo è troppo duro e necessita di essere allentato. Al contrario, se presenta laschi o "batte" prendendo le buche, allora è troppo lasco e va stretto, intervenendo sulla ghiera di regolazione.

Strumenti e Attrezzature Necessarie

Per eseguire correttamente la manutenzione e la regolazione dei cuscinetti di sterzo, è necessario disporre di alcuni strumenti specifici:

• Chiave Dinamometrica: Tarabile da 10 Nm a 110 Nm. Se non si dispone di una chiave con un range così ampio, una chiave da 20-100 Nm è solitamente sufficiente.
• Chiave a Gancio: Per la regolazione del dado di registrazione.
• Estrattori Specifici Honda (opzionale ma consigliato): Se si dispone di questi attrezzi, la rimozione delle piste del cannotto risulta notevolmente semplificata.
• Scalpelli in Acciaio Duro: Con una forma simile a quella di un cacciavite piano, utili per la rimozione delle piste in assenza di estrattori.
• Tubo di Montaggio: Un tubo lungo circa 250 mm, con un diametro interno di 30 mm e uno spessore di 2 mm, da utilizzare per montare le sedi dei cuscinetti.
• Contenitori per Viti: Almeno tre contenitori per suddividere le viti relative alle varie fasi di smontaggio.
• Martello in Plastica: Per il montaggio delle sedi sul cannotto.
• Grasso Specifico per Cuscinetti: Per la lubrificazione.
• Olio: Per una lubrificazione iniziale.
• Parapolvere Nuovo: Essenziale da sostituire dopo la rimozione del vecchio.

In situazioni dove gli attrezzi specifici non sono disponibili, si possono adottare soluzioni alternative, come saldare dei tondini all'interno di un tubo di diametro adeguato (almeno 60 mm con spessore 6 mm) o all'esterno di un tubo con diametro massimo di 42 mm. A questi tubi si può saldare una vecchia bussola per ottenere il quadro di innesto per la chiave dinamometrica.
