Il sistema di raffreddamento di un veicolo è un componente cruciale per il corretto funzionamento del motore. La sua funzione principale è dissipare il calore generato dalla combustione interna, prevenendo il surriscaldamento e i potenziali danni al motore. All'interno di questo sistema, il radiatore gioca un ruolo centrale, fungendo da scambiatore di calore che trasferisce l'eccesso di calore dal liquido refrigerante all'aria ambiente. Il dimensionamento accurato di un radiatore automotive è quindi fondamentale per garantire l'efficienza e l'affidabilità del veicolo in diverse condizioni operative.
Scambiatori di Calore Raffreddati ad Aria: Una Soluzione Versatile
Gli scambiatori di calore raffreddati ad aria sono largamente impiegati in applicazioni mobili, inclusi automobili e veicoli da costruzione, dove la disponibilità di liquido refrigerante è limitata. Come suggerisce il nome, questi dispositivi utilizzano l'aria, spinta da un ventilatore elettrico, idraulico o meccanico attraverso un nucleo di alette, per raffreddare i fluidi. Per l'industria automobilistica, la progettazione di scambiatori di calore raffreddati ad aria e raffreddatori di olio deve sempre puntare alla soluzione più efficiente e conveniente. Il modulo "Plate And Fin", ad esempio, permette il calcolo di un radiatore utilizzando la tecnologia plate&bar, consentendo l'impiego di gas (puri o miscele) e liquidi (puri o miscele) come aria, acqua, olio e glicoli.
Obiettivi e Fasi del Dimensionamento
L'obiettivo principale del dimensionamento di un impianto di raffreddamento motore è determinare le dimensioni ottimali della superficie frontale del radiatore (area, altezza e larghezza) e calcolare le temperature dell'aria e del fluido refrigerante all'ingresso e all'uscita. Generalmente, il dimensionamento viene eseguito considerando le condizioni di potenza massima erogata dal motore ad una velocità di circa 140 km/h.
Successivamente, è necessario ricavare la prevalenza dinamica, che considera il flusso d'aria che investe il veicolo a velocità costante. Una volta calcolata la prevalenza totale, si devono considerare le perdite di carico lato aria e calcolare la caduta di pressione totale. Le perdite di carico lato aria derivano da diversi fattori, tra cui:
- La resistenza offerta all'aria dal gruppo prese anteriori, dal comportamento sottocofano e dalla sezione di uscita.
- La resistenza offerta dal condensatore, che può avere dimensioni tipiche di 600x305x16 mm.
- La resistenza offerta dal radiatore stesso.
A questo punto, è possibile concentrarsi sul punto di funzionamento del circuito aria.
Indice di ATB: Un Indicatore Critico di Successo
Un valore estremamente utile nella fase di progettazione e dimensionamento di un impianto di raffreddamento è l'indice di ATB (Air Temperature To Boil). Questo indice identifica la temperatura ambiente alla quale il liquido refrigerante bolle nell'impianto di raffreddamento del motore in una specifica condizione di esercizio del sistema motore-veicolo. Rappresenta la condizione di equilibrio tra il calore ceduto dai gas combusti al fluido e il calore ceduto dal fluido all'ambiente esterno per la specifica condizione di impiego del veicolo. L'indice di ATB è fondamentale per valutare il successo del dimensionamento dell'impianto, fungendo da protezione per il motore.
Guida al Dimensionamento del Radiatore: Ottimizza l'Efficienza di Riscaldamento
Vincoli di Spazio e Soluzioni di Compromesso
Il corretto dimensionamento di un sistema di raffreddamento è intrinsecamente legato allo spazio disponibile all'interno del veicolo. Quando i vincoli sono molto stretti, è spesso necessario ricorrere a soluzioni di "compromesso". Ad esempio, in progetti con spazio limitato, è possibile progettare uno scambiatore di calore "a sandwich" molto compatto, sebbene ciò possa aggravare le operazioni di pulizia e manutenzione.
In alcuni casi, la forma stessa della macchina può richiedere una ventola decentrata rispetto alla massa radiante. Altre situazioni possono rendere necessario realizzare un gruppo con una ventola più grande rispetto alla massa radiante, che in parte si sovrappone alle vaschette laterali. Questa configurazione può portare a una possibile turbolenza negativa, poiché i ricircoli d'aria peggiorano le prestazioni di raffreddamento.
Applicazioni Estreme e Innovazioni Costruttive
In applicazioni estreme, caratterizzate da un ambiente di lavoro sporco, si devono utilizzare alette molto larghe per evitare l'intasamento, anche se ciò può influire sulle dimensioni complessive del radiatore. Quando non ci sono restrizioni particolari, è possibile applicare linee guida di progettazione basate su anni di esperienza.
Per ottimizzare la canalizzazione dell'aria, si possono sviluppare convogliatori con facce laterali inclinate e vertici smussati. Per macchine di grandi volumi, è possibile progettare una vaschetta di espansione a sezione circolare per ridurre le tensioni e le sollecitazioni, una soluzione ideale per motori di grossa potenza.
Per garantire compattezza e robustezza dell'intero gruppo, si possono creare sistemi di supporto specifici per motore e radiatore. Per compattare lo spazio, in particolare la profondità, il motore idraulico può essere posizionato all'interno del convogliatore, prevedendo due sportelli per facilitare le operazioni di manutenzione, l'accesso alle tubazioni e la pulizia. Quando i quantitativi lo consentono, le industrializzazioni possono offrire una maggiore funzionalità e un risparmio economico del gruppo di raffreddamento, come la realizzazione di stampi per la produzione di convogliatori in ABS. Un "Power Pack" molto compatto, allineato con gli ingombri del motore, può offrire una soluzione "Plug and Play".
Radiatori per Veicoli Industriali: Esigenze Specifiche
I veicoli industriali, come camion e automezzi pesanti, presentano esigenze di raffreddamento significativamente diverse rispetto alle automobili. Un guasto al radiatore, come perdite di liquido refrigerante, può causare il surriscaldamento del motore e danni seri, con costi di riparazione che possono superare i 10.000 euro. In un motore industriale, si possono verificare fino a 4.000 esplosioni al minuto, generando temperature che raggiungono i 1.500°C. Il sistema di raffreddamento deve gestire questa enorme quantità di calore.

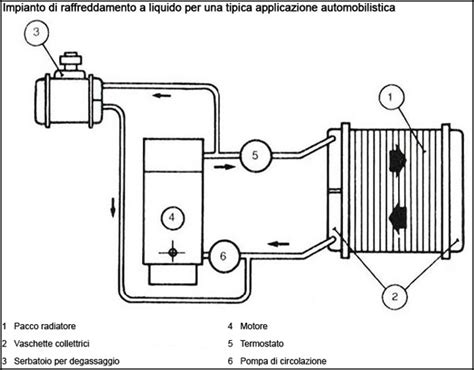

Il processo di raffreddamento segue un ciclo continuo: il liquido refrigerante raccoglie il calore dal blocco motore e confluisce nel radiatore, dove avviene lo scambio termico con l'aria esterna. Il dispositivo è composto da tubi e alette che permettono al liquido refrigerante di cedere calore all'aria esterna. La ventola, attivata da sensori di temperatura, potenzia questo processo quando necessario, una situazione frequente nei veicoli che operano a velocità ridotte o sotto carico elevato.

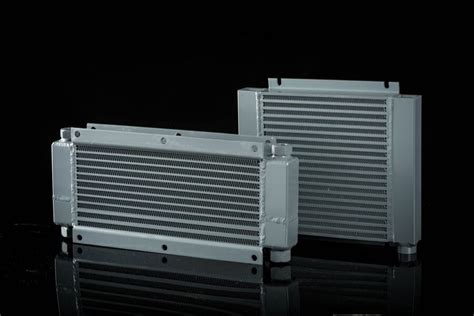

I radiatori per veicoli industriali sono progettati per gestire un flusso di calore maggiore rispetto a quelli per auto, grazie a una struttura robusta e materiali di alta qualità. Le differenze principali riguardano dimensioni, capacità termica e resistenza strutturale. I modelli industriali presentano masse radianti di dimensioni considerevolmente maggiori, spesso con superfici di scambio termico che superano i 2-3 metri quadrati. La costruzione prevede alette più spesse e resistenti, capaci di sopportare vibrazioni e sollecitazioni meccaniche tipiche del trasporto pesante. Un elemento distintivo sono gli attacchi e le connessioni, studiati per reggere pressioni superiori e garantire compatibilità con sistemi più complessi.
Criteri di Selezione e Materiali
La selezione del componente appropriato richiede un'analisi accurata di diversi parametri tecnici e operativi. Il primo aspetto da considerare è la perfetta corrispondenza tra le caratteristiche tecniche del radiatore e quelle del veicolo. La potenza del motore determina la capacità di raffreddamento necessaria: un motore da 300 cavalli richiederà una superficie di scambio diversa rispetto a uno da 500 cavalli.
Le dimensioni fisiche devono adattarsi perfettamente allo spazio disponibile nel vano motore. I radiatori per camion e autoveicoli commerciali hanno configurazioni specifiche, che variano in base al telaio. È essenziale verificare larghezza, altezza e profondità, così come la posizione degli attacchi per i manicotti.
La capacità del sistema deve essere commisurata alle condizioni operative. Un veicolo che opera in autostrada avrà esigenze diverse da un mezzo urbano, che affronta frequenti stop-and-go e velocità ridotte.
La scelta del materiale rappresenta un compromesso tra prestazioni, durata e costi.
- Alluminio: È diventato predominante nei radiatori moderni per veicoli industriali. Presenta vantaggi significativi in termini di peso, riducendo il carico del veicolo e migliorando l'efficienza nei consumi. La resistenza alla corrosione è eccellente, un fattore importante per veicoli che operano in ambienti marini o con presenza di sali stradali.
- Rame: Mantiene caratteristiche superiori per la conducibilità termica, offrendo prestazioni di raffreddamento migliori. Tuttavia, il peso maggiore e i costi più elevati ne limitano l'utilizzo alle applicazioni specialistiche dove il rendimento termico è prioritario.
- Acciaio: Viene impiegato principalmente per componenti strutturali e supporti, garantendo robustezza meccanica elevata.
Manutenzione e Sostituzione
Le perdite di liquido refrigerante si manifestano attraverso macchie visibili sotto il veicolo, generalmente di colore verde, rosso o arancione. Fuoriuscite anche minime vanno individuate tempestivamente, poiché il calo del livello del liquido compromette l'efficienza di raffreddamento e può portare a danni gravi al motore.
Fenomeni di surriscaldamento possono verificarsi anche con un radiatore integro se la superficie di scambio è compromessa da residui e accumuli di sporco. Polvere, pollini, foglie e insetti possono intasare le lamelle delle masse radianti, riducendone l'efficacia. I veicoli industriali, operando spesso in ambienti polverosi, sono particolarmente esposti a questo problema.
La sostituzione del radiatore diventa necessaria quando si rilevano perdite strutturali importanti, corrosione estesa o una riduzione significativa dell'efficienza di raffreddamento. Inoltre, è necessario considerare l'età del veicolo e la disponibilità di ricambi. Per veicoli datati, potrebbe essere conveniente optare per radiatori maggiorati che migliorano le prestazioni complessive del sistema di raffreddamento. Un componente efficiente rappresenta un investimento strategico per qualsiasi azienda che gestisca mezzi industriali. La scelta accurata e l'implementazione di un programma di manutenzione preventiva garantiscono affidabilità operativa e riducono i costi nel lungo termine.
