La gestione della sterzata nei trattori cingolati Fiat, in particolare per la serie TK, si affida a un sistema di frizioni di sterzo che, sebbene robusto, richiede un'attenta manutenzione e, talvolta, la sostituzione dei suoi componenti. Tra questi, i dischi frizione giocano un ruolo cruciale, influenzando direttamente la precisione e l'efficacia delle manovre. Questo articolo si propone di fornire una guida dettagliata sui dischi frizione di sterzo compatibili con i modelli Fiat 70 e sulle considerazioni pratiche relative alla loro installazione e funzionamento.
Identificazione e Specifiche dei Dischi Frizione di Sterzo
Per garantire la corretta funzionalità del sistema di sterzo, è fondamentale scegliere dischi frizione con specifiche precise. Un componente chiave in questo contesto è il disco frizione sterzo adattabile Fiat con codice OEM 5197641. Questo ricambio, spesso identificato anche con il codice Finaf 77011/361, è compatibile con i cingolati serie TK e rappresenta una soluzione affidabile per la sostituzione. Le immagini riportate sui cataloghi e sui siti web sono inserite a scopo illustrativo, sono puramente indicative e non costituiscono elemento contrattuale.
Le dimensioni cruciali per l'identificazione di questo disco frizione sono:
- Diametro esterno: 239 mm
- Diametro interno: 180 mm
- Spessore: 4,8 mm
- Numero di denti (Z): 28
Queste misure sono essenziali per assicurare che il disco si adatti perfettamente all'alloggiamento nel pacco frizione e interagisca correttamente con gli altri componenti. Il peso del singolo disco è di circa 0,16 kg.
Compatibilità e Applicazioni dei Dischi Frizione

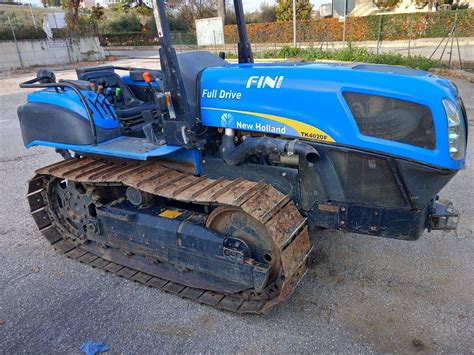

Il disco frizione sterzo con codice OEM 5197641 e Finaf 77011/361 trova applicazione in diversi modelli di trattori cingolati Fiat della serie TK. Nello specifico, è compatibile con:
- Tk65f Trattore Cingolato: Da dicembre 1999 a marzo 2004
- Tk65v Trattore Cingolato: Da dicembre 1999 a marzo 2004
- Tk70fa Trattore Cingolato: Da febbraio 2004 a marzo 2009
- Tk70va Trattore Cingolato: Da febbraio 2004 a gennaio 2009
- Tk75f Trattore Cingolato: Da dicembre 1999 a marzo 2004
- Tk75fa Trattore Cingolato: Da febbraio 2004 a gennaio 2009
- Tk75v Trattore Cingolato: Da dicembre 1999 a febbraio 2006
- Tk75va Trattore Cingolato: Da febbraio 2004 a febbraio 2009
Queste informazioni sono fondamentali per la corretta selezione del ricambio, evitando errori che potrebbero compromettere il funzionamento del mezzo o causare ulteriori danni.

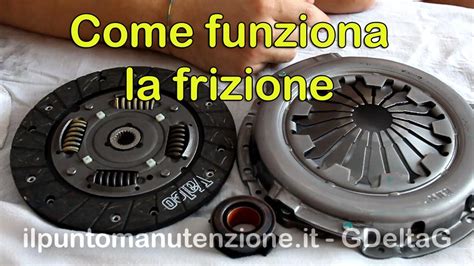

Frizione di sterzo Landini come è fatto
Codici OEM e Ricambi Compatibili
Oltre al codice principale 5197641, esistono numerosi altri codici OEM che possono indicare dischi frizione compatibili o varianti strettamente correlate. Questi includono: 4981417, 4981418, 5104772, 5104806, 5104894, 5109934, 5109935, 5109936, 5109937, 5109938, 5111577, 5161615, 5174442. La disponibilità di ricambi compatibili, come quelli offerti da brand quali Finaf, garantisce un'alternativa valida ai componenti originali, mantenendo elevati standard di qualità e affidabilità. Diciocia Ricambi, ad esempio, si propone come partner per la ricambistica agricola di qualità, offrendo supporto e disponibilità con 45 pezzi.
Aspetti Critici della Manutenzione e Sostituzione
La sostituzione dei dischi frizione di sterzo non è un'operazione banale e richiede attenzione a diversi dettagli per evitare problemi futuri. Esperienze pratiche suggeriscono che, in alcuni casi, i ricambi compatibili possono presentare leggere discrepanze dimensionali rispetto agli originali, anche se misurati con precisione. Ad esempio, è stata riscontrata la difficoltà nell'installazione di una nuova boccola (codice 562678) e di una nuova camma (codice 566479) in combinazione con alberi di ricambio, sebbene questi ultimi avessero diametri identici agli originali. Tali situazioni possono richiedere adattamenti o, in casi estremi, l'utilizzo di componenti originali o la rilavorazione di quelli di ricambio.
Problemi Comuni e Loro Interpretazione
Un problema frequente è la perdita di efficacia della frizione poco dopo una regolazione, con il pedale che torna ad avere una corsa a vuoto eccessiva. Questo può essere indicativo di diversi fattori:
- Corrosione dei componenti del meccanismo di disinnesto: La corrosione può impedire il corretto scorrimento delle colonnine nei fori del tamburo, impedendo al pacco frizioni di espandersi o comprimersi adeguatamente.
- Pacco frizioni non si "richiude" correttamente: Se la frizione viene regolata troppo stretta, c'è il rischio che non si disimpegni completamente, causando perdita di trazione. Al contrario, una regolazione troppo lenta porterà a una costante perdita di trazione e un aumento della corsa a vuoto.
- Usura e deformazione dei componenti: Colonnette consumate su un lato, fori ovalizzati, dischi lucidi su una sola parte e tacche sui dischi fissi lontane dal mobile sono tutti segnali di un funzionamento anomalo. Questi indicano che la frizione potrebbe essere stata chiusa male, portando a forzature e usura irregolare.
È consigliabile sostituire lo spingidisco fisso se presenta segni di usura significativa. Inoltre, la difficoltà nello svitare i bulloni sulle colonnette, anche a frizione ben aperta e pari, potrebbe essere dovuta a un attrezzo non adeguato o a un serraggio eccessivo (i bulloni sono serrati a 60 Nm con frizione e molle in tensione).
Le Molle della Frizione
Un altro elemento critico sono le molle della frizione. L'affermazione che le molle, anche se "praticamente nuove" e sostituite in occasione dell'ultima revisione, abbiano tutte una lunghezza di 62mm solleva interrogativi. Il ricambio fornito attualmente ha una lunghezza di 62mm. Per rinforzare una frizione, generalmente si aumenta il diametro del filo della molla o la sua rigidità, non la lunghezza. Una molla più lunga, compressa nello stesso spazio di una da 52mm, risulterebbe già molto più compressa in stato di riposo, limitando l'apertura effettiva in fase di disinnesto. Questa è una considerazione importante per l'ingegneria e la meccanica delle frizioni, dove il rapporto tra la forza della molla e la sua compressione è fondamentale per il corretto funzionamento.
I dischi in acciaio, sebbene usurati, possono ancora essere utilizzabili se mantengono uno spessore adeguato. In caso contrario, è possibile accoppiarne uno o due in più per raggiungere la giusta larghezza del pacco frizione chiuso, ripristinando così le specifiche originali.
Considerazioni Finali sulla Qualità dei Ricambi
Le esperienze di installazione di ricambi non originali, in cui si riscontrano difficoltà di montaggio o necessità di adattamenti, sollevano un interrogativo fondamentale sulla qualità e l'accuratezza della produzione after-market. Sebbene l'industria dei ricambi compatibili offra soluzioni economicamente vantaggiose, è essenziale che questi prodotti rispettino rigorosamente le specifiche dimensionali e i materiali degli originali per garantire un'installazione senza problemi e una durata affidabile. La scelta di un fornitore affidabile, come Diciocia Ricambi, che pone l'accento sulla qualità, è cruciale per evitare complicazioni e garantire la piena funzionalità del sistema di sterzo del trattore cingolato Fiat. La consultazione con esperti o la verifica incrociata dei codici e delle specifiche tecniche rimane il modo migliore per assicurarsi il ricambio più adatto.
