Malfunzionamenti del Quadro Strumenti sulla Ford Kuga: Cause, Diagnosi e Soluzioni Efficaci

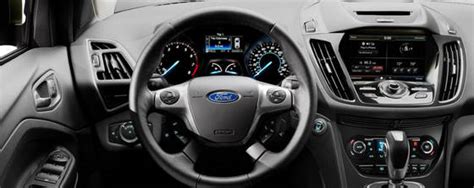

Il quadro strumenti di un veicolo è il centro nevralgico delle informazioni, fornendo al conducente dati essenziali sul funzionamento del motore, sulla sicurezza e sullo stato generale dell'auto. Quando questo componente smette di funzionare correttamente, o presenta anomalie, l'esperienza di guida può diventare frustrante e potenzialmente pericolosa. Sulla Ford Kuga, in particolare su modelli come l'anno 2010 con motore 2.0 Tdci da 136 cv, si sono riscontrati casi in cui il quadro strumenti non funziona più correttamente, talvolta in concomitanza con problemi di avviamento del motore. Questo articolo esplora in dettaglio le cause di tali malfunzionamenti, le metodologie diagnostiche per individuarli e le soluzioni più efficaci per ripristinare la piena funzionalità.

Sintomi e Manifestazioni dell'Anomalia

Improvvisamente il quadro strumenti non funziona più correttamente e il motore non parte con regolarità. Questo scenario può verificarsi sulla Ford Kuga, come descritto per il modello anno 2010, motore 2.0 Tdci 136 cv. La problematica, a rendere la faccenda ancor più singolare, è il manifestarsi dell'avaria in maniera sporadica e senza nessun preavviso. In tal caso, il display centrale non funziona regolarmente e rimane acceso a vettura chiusa, creando un potenziale drenaggio della batteria. La perdita dell'uso della strumentazione, talvolta, si presenta in concomitanza di alcuni mancati avviamenti motore, lasciando il conducente nell'incertezza su quale sia la reale causa del problema.

È importante notare che, in alcune circostanze, il display del menu nel cruscotto può rimanere sempre acceso anche quando il sistema di controllo vocale (voice control) non funziona, e questo può contribuire a scaricare la batteria. In questi casi, i due problemi - il malfunzionamento del display e quello del voice control - risultano essere collegati. Mentre su altri modelli Ford, come la Fiesta, il display si spegne quasi subito (questione di 1 o 2 minuti), sulla Ford Kuga (denominata anche "fofo" in contesti informali) può rimanere acceso per almeno 30 minuti, il che è considerato normale per il corretto funzionamento del sistema di visualizzazione informativa.

Indagine Diagnostica: Codici di Guasto e Interconnessioni

Quando si verifica un malfunzionamento del quadro strumenti, un'indagine diagnostica approfondita è il primo passo per identificare le cause. Presso la centralina del quadro strumenti, è possibile rilevare il seguente codice guasto: U1900. Questo codice indica un "errore CAN BUS in ricezione", segnalando problemi nella comunicazione all'interno della rete di bordo del veicolo. L'errore tende a cancellarsi e riproporsi dopo pochi secondi, confermando la natura intermittente e critica del disturbo.

Per un maggior dettaglio, una ulteriore diagnosi può portare a scoprire alcuni codici guasto anche nella centralina motore. Tra i più comuni in queste situazioni troviamo:

• P1622: ID immobilizer non corretto. Questo codice suggerisce un problema nel riconoscimento della chiave o del sistema antifurto, impedendo l'avviamento del motore.
• P1935: Segnale interruttore/sensore freno. Indica un'anomalia nel segnale proveniente dal sensore del pedale del freno, essenziale per varie funzioni, inclusa la partenza o il rilascio del cruise control.
• P1936: Segnale interruttore/sensore frizione. Similmente, un problema con il sensore del pedale della frizione può impedire l'avviamento del motore su veicoli con cambio manuale.
• U0140: Modulo bodycomputer (GEM), comunicazione persa. Questo errore evidenzia la perdita di comunicazione con il Body Control Module (BCM), noto anche come GEM (General Electronic Module), che gestisce molte funzioni elettroniche del veicolo, dall'illuminazione ai sistemi di comfort.
• U0155: Persa comunicazione con quadro strumenti. Questo codice è una diretta conseguenza del malfunzionamento, indicando che la centralina motore non riesce più a dialogare con il quadro strumenti.

È fondamentale sottolineare che questi errori vengono riscontrati prevalentemente nel momento in cui si presenta l'anomalia del mancato avviamento (il motorino di avviamento non viene azionato). Questa coincidenza temporale è un indizio cruciale per indirizzare correttamente la diagnosi.

Cause Fondamentali del Guasto Elettrico

Il guasto è spesso causato da un componente apparentemente semplice ma vitale per il corretto funzionamento dell'intero sistema elettrico e di comunicazione del veicolo: i cavi di alimentazione e di massa. Nello specifico, il problema è riconducibile al cavo positivo che collega l'alternatore, la batteria e la piastra fusibili del vano motore, unitamente al cavo di massa che collega il motore, la batteria e la carrozzeria del veicolo.

Questi suddetti cavi, a causa dell'usura, della corrosione o di un dimensionamento insufficiente per le moderne esigenze elettriche, possono surriscaldarsi. Il surriscaldamento causa un aumento della resistenza elettrica e, di conseguenza, una caduta di tensione significativa sulla rete CAN (Controller Area Network) del veicolo. La rete CAN è il sistema nervoso digitale dell'auto, attraverso cui le varie centraline comunicano tra loro. Un'instabilità o un "tilt" in questa rete può avere ripercussioni a cascata su molti sistemi, portando a malfunzionamenti diffusi, come il motore che a volte non parte e la strumentazione che risulta fuori uso.

Soluzioni e Interventi di Riparazione

Per risolvere il malfunzionamento del quadro strumenti e i correlati problemi di avviamento sulla Ford Kuga, si rende necessaria una serie di interventi mirati. La causa principale, come identificato, risiede nei cavi di alimentazione e di massa. Pertanto, la soluzione più diretta consiste nella sostituzione dei due cavi (positivo e di massa) con componenti di qualità adeguata e correttamente dimensionati per garantire un flusso di corrente ottimale e una bassa resistenza.

Dato che l'anomalia elettrica, manifestatasi attraverso il surriscaldamento e le cadute di tensione, ha verosimilmente alterato l'efficienza della batteria, si raccomanda anche la sostituzione della batteria. Una batteria in stato di salute precario può esacerbare i problemi di alimentazione e rendere più complessa la diagnosi. Una batteria nuova e in piena efficienza assicura che l'intero sistema riceva la tensione corretta e stabile necessaria per il suo funzionamento.

Infine, a scopo precauzionale e per garantire una soluzione duratura, è fortemente consigliato effettuare una verifica approfondita dei cablaggi e delle spinette di connessione. Questo controllo deve riguardare il quadro strumenti, la centralina motore e il bodycomputer (GEM). L'obiettivo è accertare la permanenza di un'alimentazione e di una massa stabili e corrette per questi componenti critici. Verificare l'integrità dei connettori, l'assenza di ossidazione o pin piegati e la corretta connessione dei vari cavi può prevenire future ricadute del problema.

Gestione dei Messaggi di Avviso sul Display

Oltre ai problemi di funzionamento del quadro strumenti, la Ford Kuga è dotata di un sistema di messaggi di avviso che appare sul display centrale, fornendo informazioni su vari sistemi del veicolo. La pressione del tasto OK è solitamente necessaria per confermare e rimuovere alcuni di questi messaggi. È importante sapere che, a seconda degli accessori e del tipo di quadro strumenti di cui è dotato il veicolo, non tutti i messaggi saranno visualizzabili o disponibili.

I messaggi possono riguardare una vasta gamma di sistemi:

• Sistemi di assistenza alla guida:

  • Active City Stop: Segnalazioni come "Sensore blocc. Sensori ostruiti. Il sistema non è disponibile" o "Appare quando il sistema richiede un intervento a causa di un malfunzionamento" indicano che il sistema di frenata automatica di emergenza potrebbe non funzionare correttamente a causa di ostacoli sui sensori (ghiaccio, fango, neve).
  • Telecamera Anteriore: Messaggi come "Scarsa visibilità telecam. Telecam. Appare quando il sensore della telecamera anteriore è guasto" o "Telecam. anteriore temporaneam. Arrestare il veicolo non appena è sicuro farlo e disinserire l'accensione" avvisano di problemi di visibilità o guasti del sensore della telecamera.
  • BLIS (Blind Spot Information System): Avvisi quali "Scarsa visibilità BLIS Cfr. Appare quando i sensori del sistema di informazioni punti caldi e del sistema di avviso Cross Traffic sono bloccati" o "Appare quando si verifica un guasto nel sistema" segnalano che i sensori per il monitoraggio degli angoli ciechi sono ostruiti o che il sistema presenta un guasto.
  • Cross Traffic Alert: Messaggi come "Cross Traffic Avvicinam. Compare quando il sistema rileva un veicolo" o "Cross Traffic Sensore bloccato Cfr. Appare quando i sensori del sistema di informazioni punti caldi e del sistema di avviso Cross Traffic sono bloccati" informano sull'avvicinamento di veicoli in manovra o su sensori bloccati.
  • Sensore radar anteriore: "Sensore radar anteriore bloccato Cfr. Un sensore è bloccato a causa del maltempo o della presenza di ghiaccio, fango o acqua davanti al sensore radar. In genere, l'inconveniente si risolve pulendo il sensore."

• Problemi legati al motore e alla trazione:

  • Riparare il motore: "Appare quando viene rilevata la presenza di acqua nel carburante."
  • Controllare il livello dell'olio motore: Un messaggio standard che richiede attenzione immediata.
  • AWD (Trazione Integrale): Segnalazioni come "Il sistema non funziona correttamente e passa alla trazione anteriore. Fare controllare il veicolo da una Concessionaria autorizzata, il prima possibile." indicano che il sistema AWD si è disattivato per proteggere i componenti, passando alla sola trazione anteriore. "AWD surriscaldato Temp. Il sistema si è surriscaldato ed è passato alla trazione anteriore." avvisa di un surriscaldamento.

• Problemi legati alla chiave e all'avviamento:

  • "Appare quando non viene rilevata una chiave valida all'interno del veicolo."
  • "Appare per ricordare che la chiave è nel bagagliaio."
  • "Appare per ricordare di disinserire l'accensione."
  • "Appare quando la batteria della chiave è scarica Cambiare la batteria appena possibile."
  • "Compare quando è necessario mettere la chiave nella posizione di backup."
  • "Lo sterzo è bloccato. Manten."

• Problemi all'illuminazione:

  • Guasto faro anteriore: "Appare quando si verifica un problema all'impianto elettrico del sistema fari."
  • Guasto lampadina: Messaggi specifici per lampadine bruciate (anabbaglianti, luci dei freni, retronebbia, luce d'arresto del rimorchio, indicatore di direzione del rimorchio).

• Problemi al sistema frenante e di stazionamento:

  • "Indica che il livello del liquido freni è basso e che il sistema frenante deve essere subito controllato."
  • Freno di stazionamento: "Appare quando il freno di stazionamento è inserito, il motore è avviato e la velocità del veicolo è superiore a 5 km/h." o messaggi di guasto del sistema.

• Problemi al sistema di scarico e alla trasmissione:

  • Filtro di scarico: Messaggi indicano che il filtro è sovraccarico, in fase di pulizia o che la pulizia è terminata.
  • Trasmissione: "Trasmiss. surrisc." segnala un surriscaldamento, mentre "Riduzione funz. della trasmissione Cfr. Alcune marce potrebbero non essere disponibili. Fare controllare il veicolo da una Concessionaria autorizzata, il prima possibile." indica una limitazione delle funzioni della trasmissione.

Comprendere questi messaggi è fondamentale per una corretta manutenzione del veicolo e per identificare tempestivamente potenziali problemi che potrebbero, in alcuni casi, essere collegati a malfunzionamenti più ampi come quello del quadro strumenti.
