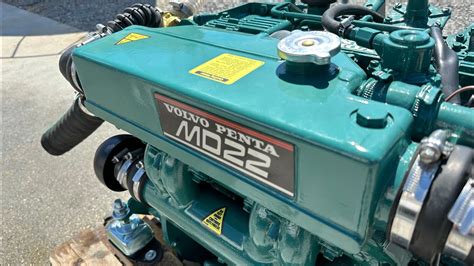

Manutenzione della Cinghia di Distribuzione sui Motori Volvo Penta MD22: Una Guida Approfondita

La corretta manutenzione del motore marino è fondamentale per garantirne l'affidabilità e la longevità, specialmente per quanto riguarda componenti critici come la cinghia di distribuzione. Nel caso dei motori Volvo Penta MD22 e delle sue varianti, la sostituzione periodica di questo componente è una procedura essenziale, raccomandata dal manuale del costruttore, soprattutto in prossimità delle 2000 ore di funzionamento. Questo articolo si propone di fornire una guida dettagliata, basata sull'esperienza diretta e sulle informazioni condivise da appassionati e professionisti, per affrontare al meglio questa operazione.

Identificazione dei Componenti e Codici Ricambio

Uno degli aspetti iniziali e più importanti nella sostituzione della cinghia di distribuzione è l'identificazione dei codici corretti per i ricambi. Per i motori Volvo Penta MD22A e MD22PB, il particolare relativo alla cinghia dentata di distribuzione è identificato dal codice 859773. Questo codice corrisponde al kit KTB277 della marca Dayco, un pacchetto completo che include la cinghia, la puleggia e il tenditore.

È importante notare che la disponibilità di distributori locali per questi kit può facilitare notevolmente l'acquisto, evitando i tempi e i costi di spedizione da paesi esteri, come il Regno Unito. Un esempio citato è Dayco Italia, che dispone di una rete di rivenditori capillare. Per una visione dettagliata degli esplosi dei vari componenti dei motori Volvo Penta, il sito MarinePartsEurope.com rappresenta una risorsa preziosa.

Strumentazione Necessaria per la Sostituzione

Affrontare la sostituzione della cinghia di distribuzione richiede una serie di attrezzi specifici, alcuni dei quali potrebbero non essere di uso comune. Oltre agli attrezzi standard, è utile disporre di:

• Punte da trapano da 6.5 mm: Due unità, utili per bloccare il volano e l'albero motore in posizioni specifiche.
• Bulloni 6x50: Due unità, impiegati in congiunzione con le punte da trapano per il bloccaggio.
• Chiave a bussola del 10: Necessaria per rimuovere il bullone del foro punterie e per smontare e regolare la cinghia dell'alternatore.
• Chiave a bussola del 24: Fondamentale per far girare la trasmissione agendo sulla puleggia inferiore (albero a gomiti), per bloccare albero e volano con le punte del trapano, e per verificare i punti di riferimento a lavoro ultimato.
• Chiave a bussola dell'8: Utilizzata per smontare e rimontare la puleggia della cinghia alternatore, situata anteriormente al carter.
• Mazzetta in gomma: Utile qualora la puleggia si dimostri recalcitrante nello sfilarsi dall'alberino della pompa dell'acqua.
• Chiave a bussola del 13: Necessaria per smontare e rimontare la puleggia guida cinghia (galoppino).
• Chiave a brugola dell'8: Impiegata per smontare e rimontare la puleggia tensionatrice (rullo tenditore) e per la sua regolazione.
• Chiave dinamometrica: Indispensabile per serrare correttamente i bulloni del galoppino e del rullo tenditore ai valori prescritti.

La disponibilità di un tensiometro specifico per cinghie di distribuzione (timing belt tension gauge) è altamente raccomandata, sebbene possa essere più facile reperirlo sul mercato americano, spesso disponibile su piattaforme come eBay. In alternativa, è possibile procedere a una stima approssimativa della tensione della cinghia, un metodo che, seppur meno preciso, può fornire un riferimento utile.

Procedura di Sostituzione: Passo dopo Passo

La sostituzione della cinghia di distribuzione, sebbene richieda attenzione e precisione, può essere gestita autonomamente con la giusta preparazione. Di seguito, una descrizione dettagliata della procedura, basata su tutorial e esperienze dirette:

Preparazione e Smontaggio Iniziale

1. Accesso al Motore: Assicurarsi di avere un accesso agevole a tutte le parti del motore interessate dall'operazione.
2. Rimozione Cinghia Alternatore: Utilizzando la chiave a bussola del 10, allentare il bullone di registro dell'alternatore per poter sfilare la cinghia.
3. Rimozione Puleggia Pompa Acqua: Questa fase può presentare delle criticità a causa di ossido o ruggine che possono bloccare la puleggia sull'alberino della pompa dell'acqua. È necessario svitare i 4 bulloni da 8 mm che fissano la puleggia. Per facilitare lo svitamento, si consiglia di posizionare due chiavi a bussola sulle teste dei bulloni, utilizzandone una per fare leva e bloccare la puleggia mentre l'altra svita il bullone. Una volta allentati tutti e quattro i bulloni, l'ultimo potrà essere svitato facilmente mantenendo la puleggia ferma con una mano. Se la puleggia risulta bloccata, un colpo deciso ma controllato con una mazzetta in gomma può aiutare a liberarla.
4. Rimozione Carter di Protezione: Rimuovere il carter di plastica che protegge la cinghia di distribuzione (rif. n. 7 dell'esploso) rimuovendo le mollette di fissaggio (rif. n. 2). Successivamente, rimuovere il coperchio di ispezione della cinghia di distribuzione (tappo capillare, rif. n. 4).

Bloccaggio e Smontaggio della Cinghia

5. Rotazione Manuale del Motore: Per posizionare correttamente il motore e facilitare lo smontaggio, è necessario girarlo a mano. Si utilizza la chiave a bussola del 24 sulla puleggia inferiore (quella collegata all'albero a gomiti) e si fa girare il motore in senso orario.
6. Bloccaggio Albero Motore e Volano: Localizzare il foro per il bloccaggio del volano, situato sotto il filtro dell'aria, guardando dal lato della cinghia di distribuzione. Inserire una punta da trapano da 6.5 mm nel foro, allineando la puleggia con i riferimenti prestabiliti. È cruciale non spingere la punta interamente nel volano, ma lasciarne circa metà fuori per evitare danni. È possibile aggiungere un giro di nastro adesivo sulla punta per evitare che entri completamente.
7. Bloccaggio Ruota Dentata Pompa Iniezione: Sebbene non sempre esplicitamente menzionato nei tutorial, è buona prassi bloccare anche la ruota dentata della pompa d'iniezione per assicurare la stabilità durante le operazioni.
8. Rimozione Rullo Tendicinghia: Utilizzando la chiave a brugola dell'8, svitare la vite che fissa il rullo tenditore (rif. n. 9 dell'esploso) e rimuovere il componente.
9. Rimozione Galoppino Guidacinghia: Svitare il bullone del 13 che fissa il galoppino guidacinghia (rif. n. 18 dell'esploso) e rimuovere il pezzo.
10. Rimozione Cinghia Dentata: Una volta rimossi tenditore e galoppino, la cinghia dentata può essere sfilata liberamente.

Installazione della Nuova Cinghia e Componenti

11. Installazione Nuova Puleggia Guida (Galoppino): Posizionare la nuova puleggia guida cinghia (idler pulley, n. 12 nell'esploso) e avvitare il relativo bullone del 13, serrando a fondo.
12. Inserimento Nuova Cinghia Dentata: Inserire la nuova cinghia facendo attenzione al senso di rotazione del motore. La procedura prevede di farla passare prima attraverso la puleggia dell'albero a gomiti (quella in basso), poi attraverso la puleggia dell'albero a camme (in alto a sinistra), e infine attraverso la puleggia della pompa d'iniezione (a destra). È importante che la cinghia sia ben tesa tra le pulegge dell'albero a camme (disco cinghia dentata, rif. n. 11) e quella della pompa d'iniezione (disco cinghia dentata, rif. n. 13).
13. Installazione e Regolazione Tenditore: Inserire il nuovo tendicinghia o rullo tenditore (rif. n. 9 dell'esploso). Avvitare la vite a brugola dell'8 quasi completamente. La regolazione della tensione della cinghia si effettua utilizzando la chiave a brugola, infilandola nell'alloggiamento del tenditore per regolarne la posizione. Una volta raggiunta la tensione desiderata, serrare la brugola di fissaggio (rif. n. 10) a una coppia di 45 Nm.
14. Rimozione Blocchi: Rimuovere i due bulloncini 6x50 che bloccavano la puleggia della pompa d'iniezione (rif. n. 17).
15. Verifica della Tensione (con Tensiometro): Se si dispone di un tensiometro, questo è il momento ideale per verificare la tensione della cinghia e regolarla secondo le specifiche del produttore (generalmente tra 340-370 N per la cinghia nuova, anche se alcuni suggeriscono un leggero aumento della tensione iniziale, circa 425-465 N, per compensare l'assestamento iniziale).
16. Verifica Tensione (senza Tensiometro): In assenza di un tensiometro, prima dello smontaggio della cinghia originale, si può valutare in modo approssimativo la sua tensione facendo oscillare la cinghia da un lato all'altro e misurandone l'ampiezza dell'oscillazione. Questo valore di riferimento può aiutare a impostare una tensione simile per la nuova cinghia.

Fase Finale di Rimontaggio

17. Rotazione Manuale di Verifica: Far girare nuovamente a mano il motore in senso orario (utilizzando la puleggia, rif. 24) per circa due giri completi. Questa operazione serve a verificare che non vi siano interferenze tra le parti in movimento e a far assestare la cinghia. Durante questa fase, è fondamentale che i punti di riferimento allineati in precedenza rimangano tali.
18. Rimontaggio Carter e Tappi: Riposizionare il carter di plastica di protezione (rif. n. 7) con le relative mollette di fissaggio (rif. 2). Riposizionare anche il tappo capillare di ispezione della cinghia (rif. n. 4).
19. Rimontaggio Cinghia Alternatore: Riposizionare la cinghia dell'alternatore, regolarne la tensione e serrare il bullone di registro del 10.

Considerazioni sulla Direzionalità della Cinghia e Valvola di Arresto

Una domanda frequente riguarda la direzionalità delle cinghie di distribuzione. Le cinghie originali presentano spesso una freccia longitudinale sul dorso che indica il senso di rotazione. Le cinghie aftermarket, come quelle Dayco o Gates, possono presentare marcature diverse, come righe bianche o triangoli. In generale, se non vi sono indicazioni univoche, si può optare per montare la cinghia con le scritte leggibili e rivolte verso l'esterno del motore, o basarsi sul senso di rotazione della cinghia precedentemente installata. La presenza di un verso specifico è legata alla progettazione dei denti e alla necessità di un accoppiamento ottimale con le pulegge, specialmente in cinghie ad alte prestazioni.

Un altro componente che può richiedere attenzione è la valvola di arresto (solenoid valve). Se questa non funziona correttamente, una pulizia interna potrebbe risolvere il problema. Tuttavia, in caso di malfunzionamento persistente, potrebbe essere necessaria la sostituzione del componente.

Intervalli di Manutenzione e Costi

Il manuale Volvo Penta raccomanda la sostituzione della cinghia di distribuzione ogni 5 anni, indipendentemente dal chilometraggio effettivo. Per motori che operano in condizioni gravose o con un uso intensivo, è prudente considerare un controllo visivo periodico e, se necessario, anticipare la sostituzione.

I costi per la sostituzione possono variare significativamente. Un kit di ricambio non originale, comprendente cinghia, puleggia e tenditore, può aggirarsi intorno ai 100-150 euro, a cui vanno aggiunte le spese di spedizione, IVA e eventuali dazi doganali se acquistati all'estero. Ad esempio, l'acquisto di singole pulegge dal Regno Unito ha comportato un costo aggiuntivo di circa 40,70 euro per IVA e sdoganamento su una spesa iniziale di 72,90 euro.

Affidare il lavoro a un meccanico specializzato, soprattutto se ufficiale Volvo, comporta costi maggiori. Un preventivo per la sostituzione con pezzi originali Volvo può superare i 500 euro più IVA. Un meccanico non ufficiale potrebbe richiedere circa 200 euro (un costo che oggi potrebbe essere raddoppiato), a cui si aggiunge il costo dei ricambi. La scelta tra il fai-da-te e l'affidamento a un professionista dipende dalle proprie competenze, dalla disponibilità di tempo e dall'attrezzatura, nonché dal budget a disposizione.

Affidabilità dei Componenti e Alternative

La scelta tra componenti originali Volvo Penta e ricambi aftermarket di marche rinomate come Dayco o Gates è un aspetto da valutare attentamente. Mentre i ricambi originali garantiscono la massima compatibilità e, solitamente, un'elevata qualità, i kit aftermarket di marchi leader possono offrire un ottimo rapporto qualità-prezzo. La ricerca di codici specifici e la comparazione tra i listini di diversi fornitori possono portare a risparmi significativi.

In alcune situazioni, la disponibilità di ricambi specifici, soprattutto in kit completi, può essere limitata. In questi casi, può essere utile esplorare canali alternativi, come autoricambi generici o contatti con specialisti di marchi correlati, considerando che motori come il Perkins Prima M50 condividono spesso la stessa componentistica con l'MD22.

La revisione della pompa dell'acqua, un componente anch'esso soggetto a usura, può essere effettuata presso centri specializzati, come nel caso citato della Ancor a Saronno, che offre servizi di revisione con sostituzione di alberino, corteco e girante a costi contenuti.

Considerazioni Aggiuntive e Assistenza Tecnica

La ricerca di assistenza tecnica specifica può portare a scoprire realtà locali in grado di fornire supporto sia per i ricambi che per l'assistenza meccanica. Ad esempio, la Perkins Italia a Como, nella persona del Sig. Fumagalli, è stata indicata come un valido punto di riferimento per i ricambi.

La condivisione di esperienze e la creazione di tutorial dettagliati, come quello che ha ispirato questo articolo, rappresentano una risorsa inestimabile per la comunità nautica, permettendo a molti armatori di affrontare con maggiore sicurezza e competenza la manutenzione dei propri motori.

In sintesi, la sostituzione della cinghia di distribuzione sui motori Volvo Penta MD22 è un intervento di manutenzione preventiva cruciale che, se eseguito con la dovuta attenzione e gli strumenti appropriati, può essere portato a termine con successo anche in autonomia, garantendo la continuità operativa e la sicurezza in mare.
