Il sistema di sospensione di un veicolo è fondamentale per garantire comfort di marcia, sicurezza e stabilità. Tra i componenti chiave di questo sistema, il braccio oscillante (o triangolo di sospensione) svolge un ruolo essenziale nel collegare la ruota al telaio del veicolo, consentendo i movimenti verticali della ruota pur mantenendo il corretto allineamento. Nel contesto specifico del Fiat Doblò, un veicolo versatile e ampiamente utilizzato sia per trasporto merci che persone, la comprensione delle caratteristiche e delle specificità del braccio oscillante è di primaria importanza per proprietari, meccanici e acquirenti di ricambi.
Questo articolo si propone di esplorare in dettaglio le informazioni relative al braccio oscillante per le sospensioni del Fiat Doblò, analizzando aspetti tecnici, compatibilità e consigli pratici per l'acquisto e la manutenzione.
Anatomia del Braccio Oscillante: Componente Cruciale del Sistema Sospensivo
Il braccio oscillante è un elemento strutturale che fa parte del sistema di sospensione indipendente, tipicamente presente sull'assale anteriore, ma in alcune configurazioni anche su quello posteriore. La sua funzione principale è quella di permettere alla ruota di muoversi verticalmente rispetto al telaio, assorbendo le irregolarità del terreno, e contemporaneamente di mantenere l'angolo di camber e di convergenza entro limiti ottimali per la direzionalità e l'usura degli pneumatici.
Nel caso specifico del Fiat Doblò, il braccio oscillante in questione è di tipo "Braccio trasversale oscillante". Questa denominazione indica una geometria in cui il braccio si estende trasversalmente rispetto all'asse longitudinale del veicolo. Solitamente, questi bracci sono realizzati in lamiera d'acciaio, un materiale che offre un buon compromesso tra resistenza, durabilità e costo. La scelta della lamiera d'acciaio garantisce la robustezza necessaria per sopportare le sollecitazioni dinamiche e statiche a cui è sottoposto il sistema di sospensione durante la marcia, inclusi i carichi che un veicolo come il Doblò, spesso impiegato per il trasporto, deve sostenere.
Le dimensioni e le specifiche tecniche sono dettagliate per garantire la corretta installazione e il funzionamento ottimale. Ad esempio, il peso di un singolo braccio è di circa 3900 grammi, un dato che, seppur specifico per un determinato modello di ricambio, fornisce un'idea della sua robustezza. Altre specifiche cruciali includono il filetto esterno 2 [mm] di tipo M 12X1,25, indicante le dimensioni del bullone per il fissaggio, e il calibro conico [mm] di 13,7, che si riferisce alla dimensione del cono per l'alloggiamento del giunto sferico, un altro componente vitale che consente la rotazione e il movimento angolare della ruota. Il lato di montaggio è specificato come "Assale anteriore Dx", il che significa che queste informazioni si riferiscono al braccio oscillante destro dell'assale anteriore. È fondamentale notare che i bracci oscillanti per il lato destro e sinistro possono essere differenti a causa delle geometrie di montaggio e degli attacchi.
Compatibilità del Braccio Oscillante: Verifiche e Modelli Applicabili
La compatibilità dei ricambi è un aspetto critico per garantire la sicurezza e le prestazioni del veicolo. Nel contesto dei bracci oscillanti per il Fiat Doblò, è possibile verificare la compatibilità dei ricambi in modo preciso. Per le vetture del gruppo FCA, che include Fiat, Alfa Romeo e Lancia (ad eccezione di quelle d'epoca), così come i marchi Jeep, Chrysler, Dodge e RAM successive alla fusione con Fiat, indicativamente dal 2003 in avanti, è possibile effettuare una verifica diretta. Questo significa che per i modelli Fiat Doblò, la verifica della compatibilità è generalmente più agevole.
Se invece la tua auto appartiene a qualsiasi altro marchio, è necessario fornire il codice originale del ricambio. Questo codice univoco permette di identificare il pezzo esatto prodotto dalla casa automobilistica, eliminando qualsiasi dubbio sulla sua idoneità.
Di seguito, è riportato un elenco dettagliato dei veicoli Fiat per i quali il braccio oscillante descritto è applicabile, con indicazioni di tipo, anno di produzione, potenza (KW e CV) e cilindrata (CM3):
FIAT - DOBLO Cargo (223_)
- 1.2 (223ZXA1A): dal 03.2001, 48 KW, 65 CV, 1242 CM3
- 1.3 JTD 16V: dal 05.2004 al 12.2006, 51 KW, 70 CV, 1248 CM3
- 1.6 16V (223ZXD1A): dal 10.2001, 76 KW, 103 CV, 1596 CM3
- 1.9 D (223ZXB1A): dal 03.2001, 46 KW, 63 CV, 1910 CM3
- 1.9 JTD (223ZXE1A): dal 10.2001, 74 KW, 100 CV, 1910 CM3
FIAT - DOBLO MPV / Space wagon (119, 223)
- 1.2 (223AXA1A): dal 03.2001, 48 KW, 65 CV, 1242 CM3
- 1.3 JTD 16V: dal 12.2004 al 05.2005, 51 KW, 70 CV, 1248 CM3
- 1.6 16V (223AXD1A): dal 10.2001, 76 KW, 103 CV, 1596 CM3
- 1.9 D (223AXB1A): dal 03.2001, 46 KW, 63 CV, 1910 CM3
- 1.9 JTD: dal 07.2003, 77 KW, 105 CV, 1910 CM3
- 1.9 JTD (223AXE1A): dal 10.2001, 74 KW, 100 CV, 1910 CM3
È importante sottolineare che l'applicabilità non si limita solo ai modelli Doblò. Lo stesso tipo di braccio oscillante può essere compatibile anche con altri veicoli del gruppo Fiat, tra cui:
FIAT - PALIO Weekend (178, 173, 373, 374)
- 1.2 (1788891, 1789491, 1730250): dal 09.2001, 59 KW, 80 CV, 1242 CM3
- 1.2 (178DYA1A, 178DXS1A): dal 07.1997 al 10.2004, 44 KW, 60 CV, 1242 CM3
- 1.6 16V: dal 02.2001 al 01.2012, 76 KW, 103 CV, 1596 CM3
- 1.9 D: dal 03.2001, 46 KW, 63 CV, 1910 CM3
- 1.9 JTD: dal 09.2001, 59 KW, 80 CV, 1910 CM3
FIAT - SIENA (178, 172)
- 1.6 16V: dal 09.1998 al 12.2009, 74 KW, 101 CV, 1581 CM3
FIAT - STRADA Pick-up (178_)
- 1.2: dal 04.2003, 44 KW, 60 CV, 1242 CM3
- 1.2: dal 06.1999 al 12.2006, 54 KW, 73 CV, 1242 CM3
- 1.7 TD: dal 06.1999 al 12.2006, 51 KW, 69 CV, 1698 CM3
- 1.9 D: dal 12.2000, 46 KW, 63 CV, 1910 CM3
- 1.9 JTD: dal 04.2003, 59 KW, 80 CV, 1910 CM3

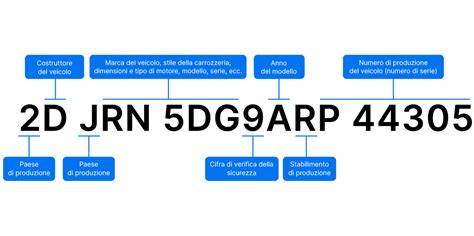

Questa estesa lista evidenzia la standardizzazione di alcuni componenti all'interno del gruppo Fiat, permettendo una certa intercambiabilità tra modelli diversi. Tuttavia, la verifica puntuale tramite il codice originale o il numero di telaio del veicolo (VIN) rimane la metodologia più sicura per evitare errori.
Acquisizione di Ricambi: Aspetti Commerciali e Pratici
Quando si tratta dell'acquisto di un braccio oscillante per il Fiat Doblò, o qualsiasi altro ricambio, è fondamentale essere a conoscenza di alcune pratiche commerciali e logistiche. Le informazioni tecniche inserite sono ricavate dalle informazioni pubblicate dalla casa produttrice degli articoli presenti nei cataloghi dei rivenditori. Tuttavia, i rivenditori si riservano la facoltà di modificare o adeguare le informazioni tecniche dei prodotti del catalogo, anche senza preavviso alcuno. Questa flessibilità è dettata dalla necessità di aggiornare i cataloghi in base alle modifiche apportate dai produttori o alle disponibilità di mercato.
Sostituzione braccio oscillante Peugeot 207 🚗
Le immagini relative agli articoli sono indicative; le caratteristiche degli oggetti consegnati possono risultare leggermente differenti dalle foto presentate nell'inserzione. Ciò significa che piccole variazioni estetiche o dettagli non funzionali potrebbero esistere tra l'immagine del prodotto e l'articolo reale, senza che questo ne comprometta la funzionalità o la compatibilità.
Per quanto riguarda la disponibilità dei prodotti, i rivenditori si riservano il diritto di accettare o meno gli ordini che verranno effettuati e comunque fino a esaurimento della merce. Gli articoli in vendita possono essere momentaneamente non disponibili. In questi casi, il cliente verrà informato. Nel caso in cui l'articolo ordinato non fosse più reperibile, il rivenditore si avvale della facoltà di annullare la richiesta ricevuta, riaccreditando gli importi eventualmente versati. Questa clausola è standard nel commercio online e al dettaglio di ricambi, data la dinamicità del mercato e la variabilità delle scorte.
Il prezzo del braccio oscillante è solitamente per singolo braccio e include l'IVA, come prassi comune. In caso di acquisto con pagamento tramite bonifico bancario, riceverai un messaggio di posta elettronica con tutte le istruzioni relative al pagamento dell'oggetto. È un processo standard che garantisce la tracciabilità e la sicurezza della transazione.
Manutenzione e Segnali di Usura del Braccio Oscillante
Il braccio oscillante, essendo un componente soggetto a continue sollecitazioni, è esposto a usura. I silent block (boccole in gomma) che lo collegano al telaio e il giunto sferico che lo collega al mozzo della ruota sono i punti più critici in termini di deterioramento. L'usura di questi componenti può manifestarsi attraverso diversi sintomi, che non dovrebbero essere ignorati:
- Rumori anomali: scricchiolii, colpi o cigolii provenienti dalla sospensione, specialmente quando si superano dossi, buche o si curva. Questi rumori possono indicare silent block usurati o un giunto sferico difettoso.
- Vibrazioni al volante: un braccio oscillante danneggiato può alterare l'allineamento della ruota, causando vibrazioni percepite al volante, soprattutto a determinate velocità.
- Instabilità in marcia: il veicolo potrebbe sentirsi meno stabile, con una tendenza a "galleggiare" o a sbandare in curva.
- Usura irregolare degli pneumatici: un allineamento scorretto dovuto a un braccio oscillante difettoso può portare a un'usura anomala e precoce degli pneumatici, con conseguente riduzione della loro durata e potenziale pericolo per la sicurezza.
La regolare ispezione del sistema di sospensione durante i controlli periodici del veicolo è fondamentale per identificare tempestivamente eventuali segni di usura o danneggiamento. Un meccanico esperto sarà in grado di valutare lo stato dei silent block, del giunto sferico e del braccio stesso, consigliando la sostituzione se necessario. La sostituzione del braccio oscillante è un intervento che richiede competenza e attrezzi specifici, ed è consigliabile affidarsi a personale qualificato.
Evoluzione e Innovazione nei Bracci Oscillanti
Sebbene il principio di funzionamento del braccio oscillante sia rimasto sostanzialmente invariato, l'ingegneria dei materiali e i processi produttivi hanno visto continue evoluzioni. L'obiettivo è sempre quello di migliorare la resistenza, ridurre il peso e ottimizzare le prestazioni. L'uso di leghe leggere, come l'alluminio, è diventato più comune in veicoli di fascia alta per ridurre le masse non sospese, contribuendo a un miglior comfort di guida e una maggiore reattività. Tuttavia, per veicoli commerciali o destinati a carichi pesanti come il Fiat Doblò, la lamiera d'acciaio continua a essere una scelta robusta ed economica.
Le tecnologie di produzione, come la saldatura robotizzata e il controllo qualità avanzato, assicurano che ogni braccio oscillante rispetti tolleranze strette e standard di sicurezza elevati. Inoltre, i silent block sono sempre più spesso progettati con mescole di gomma specifiche per offrire il miglior compromesso tra assorbimento delle vibrazioni e rigidità, essenziali per la precisione di guida. Alcuni bracci oscillanti integrano anche giunti sferici sigillati a vita, che riducono la necessità di manutenzione e migliorano la durabilità complessiva del componente.
Considerando l'importanza del braccio oscillante per la sicurezza e le prestazioni del Fiat Doblò, la scelta di ricambi di qualità e l'attenzione alla manutenzione sono aspetti irrinunciabili. La comprensione delle specifiche tecniche e delle compatibilità permette di effettuare acquisti informati, garantendo che il veicolo mantenga le sue caratteristiche originali di guida e affidabilità.
